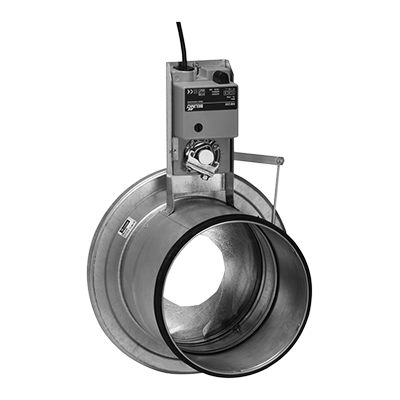

Przepustnica typu IRIS z siłownikiem DIRVU

Opis Dane techniczne Siłownik Wykresy Parametry akustyczne Pliki do pobrania

Przepustnica typu IRIS z siłownikiem DIRVU jest przeznaczona do systemów, w których wymagana jest możliwość zmiany wydajności przepływu powietrza. Przykładem takich pomieszczeń są sale konferencyjne oraz przestrzenie publiczne. Przepustnica spełnia wymagania szczelności w klasie C.

Maksymalny i minimalny przepływ powietrza jest określanyw oparciu o pomiary przepływu na króćcach pomiarowych, a położenie maksymalne i minimalne siłownika ustalane jest przy pomocy śrub nastawczych.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

ø100-315 spełniają wymagania ciśnienia w klasie A w pozycji zamkniętej.

Czyszczenie

Pełny dostęp do kanału w celu czyszczenia uzyskuje się przy całkowitym otwarciu przepustnicy. Należy pamiętać o ponownym jej wyregulowaniu po zakończeniu czyszczenia.

Montaż

Miejsce montażu przepustnicy powinno znajdować się w odpowiedniej odległości przed oraz za przeszkodami na drodze powietrza, zgodnie z opisem na stronie i informacją dołączoną do króćców pomiarowych. Pozwoli to na uzyskanie dokładnego pomiaru przepływu.

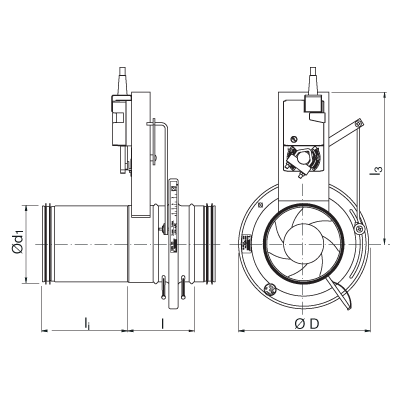

ød1 [mm]	øD [mm]	l [mm]	l1 [mm]	l3 [mm]
100	163	94	130	235
125	210	103	130	249
150	230	100	130	262
160	230	100	130	268
200	285	102	130	289
250	333	123	185	315
300	406	123	185	341
315	406	123	185	350

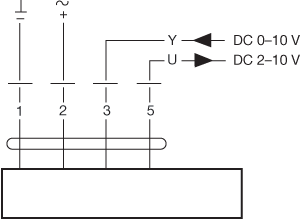

Siłownik LM:

	LM 24 A-SR
Napięcie zasilające:	AC 24 V, 50/60 Hz DC 24 V
Pobór mocy:	1 W
Do doboru przewodów:	2 VA
Podłączenie:	Przewód 1 m, 4×0,75 mm²
Kąt obrotu:	maks. 95°, nastawiany 0-100%
Moment obrotowy przy napięciu nominalnym:	min. 5 Nm
Kierunek obrotu:	Przełącznik wyboru
Wskaźnik położenia:	Mechaniczny
Czas otwierania dla 95°:	150 s
Poziom mocy akustycznej:	maks. 35 dB(A)
Klasa ochronności:	III Napięcie bezpieczne - niskie
Kategoria ochronna obudowy:	IP 54
Dopuszczalna temperatura otoczenia:	od -30 do +50°C
Wilgotność otoczenia:	95 % wilg. wzgl.

Spadek ciśnienia i parametrów akustycznych do doboru (z lewej) oraz przepływ dla zrównoważenia (z prawej strony):

Poziom mocy akustycznej LW, [dB] emitowany do kanału w pasmach oktawowych 1–8, 63–8000 Hz, w funkcji średnicy, przepływu i spadku ciśnienia.

ød₁ = 80 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 5 l/s								Średnia prędkość ok. 3 m/s, przepływ 15 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	-	-	-	-	-	-	-	-	65	58	52	45	42	40	37	23
50	-	-	-	-	-	-	-	-	62	55	50	39	35	32	23	17
20	56	45	31	24	18	13	3	9	60	53	43	34	28	21	11	15
	Średnia prędkość ok. 6 m/s, przepływ 30 l/s								Średnia prędkość ok. 9 m/s, przepływ 45 l/s
300	74	73	70	68	61	61	61	49	79	76	74	73	72	73	75	60
200	71	70	68	63	54	50	49	37	75	74	73	69	66	65	64	50
100	68	67	66	58	52	47	43	31	71	72	72	65	60	57	53	40
50	65	64	62	53	48	42	35	24	66	68	67	60	54	48	41	30
20	62	61	56	48	42	34	23	18	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 12 m/s, przepływ 60 l/s								Średnia prędkość ok. 15 m/s, przepływ 75 l/s
300	84	80	78	79	80	79	83	76	89	84	82	85	88	85	91	92
200	79	78	77	75	74	73	72	62	83	82	81	81	82	81	80	74
100	74	76	76	71	68	67	61	48	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 100 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 8 l/s								Średnia prędkość ok. 3 m/s, przepływ 25 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	85	78	65	55	46	37	28	24
100	-	-	-	-	-	-	-	-	74	67	54	44	35	26	17	13
50	-	-	-	-	-	-	-	-	66	59	46	36	27	18	9	7
20	53	48	35	25	17	9	2	1	60	53	40	30	22	14	5	4
	Średnia prędkość ok. 6 m/s, przepływ 45 l/s								Średnia prędkość ok. 9 m/s, przepływ 70 l/s
300	95	90	76	67	58	49	40	36	97	91	77	68	59	50	41	38
200	86	79	68	56	47	38	29	25	89	82	69	59	50	41	32	30
100	77	70	57	47	38	29	20	16	83	76	63	53	44	35	26	23
50	70	63	50	40	31	22	13	11	77	70	57	47	38	29	20	18
20	66	59	46	36	27	18	9	8	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 12 m/s, przepływ 95 l/s								Średnia prędkość ok. 15 m/s, przepływ 120 l/s
300	101	95	82	73	64	55	47	43	106	98	90	76	68	59	53	45
200	95	87	77	65	56	47	39	35	101	92	85	71	62	53	46	40
100	89	82	70	59	50	41	32	29	95	88	77	65	56	47	38	35
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 125 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 10 l/s								Średnia prędkość ok. 3 m/s, przepływ 45 l/s
300	-	-	-	-	-	-	-	-	83	78	67	56	46	37	29	26
200	-	-	-	-	-	-	-	-	74	69	58	47	37	28	20	17
100	-	-	-	-	-	-	-	-	63	58	47	36	26	17	9	6
50	54	49	39	28	18	9	2	2	60	55	44	33	23	14	6	5
20	52	48	37	26	16	7	1	1	58	52	41	30	20	11	3	4
	Średnia prędkość ok. 6 m/s, przepływ 75 l/s								Średnia prędkość ok. 9 m/s, przepływ 110 l/s
300	85	80	69	58	48	39	31	28	86	82	71	60	50	41	33	30
200	78	73	62	51	41	32	24	21	81	76	65	54	44	35	27	24
100	72	67	56	45	35	26	18	15	78	73	62	51	41	32	24	21
50	70	65	54	43	33	24	16	13	75	70	59	48	38	29	21	18
20	67	62	51	40	30	21	13	10	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 12 m/s, przepływ 145 l/s								Średnia prędkość ok. 15 m/s, przepływ 180 l/s
300	88	84	73	62	52	43	35	32	90	86	75	64	54	45	37	34
200	84	79	68	57	47	38	30	27	87	82	71	60	50	41	33	30
100	81	76	65	54	44	35	27	24	84	79	68	57	47	38	30	27
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 150 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 20 l/s								Średnia prędkość ok. 3 m/s, przepływ 50 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	-	-	-	-	-	-	-	-	64	58	46	36	28	20	12	9
50	-	-	-	-	-	-	-	-	56	50	38	28	20	12	5	4
20	45	39	27	17	9	1	1	1	51	45	33	23	15	7	3	3
	Średnia prędkość ok. 6 m/s, przepływ 110 l/s								Średnia prędkość ok. 9 m/s, przepływ 160 l/s
300	85	79	67	57	49	41	32	29	89	83	71	61	53	45	36	33
200	78	72	60	50	42	34	25	22	83	77	65	55	47	39	30	27
100	71	65	53	43	35	27	18	15	77	71	59	49	41	33	24	21
50	66	60	48	38	30	22	13	10	73	67	55	45	37	29	20	17
20	62	56	44	34	26	18	9	6	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 12 m/s, przepływ 210 l/s								Średnia prędkość ok. 15 m/s, przepływ 260 l/s
300	92	86	74	64	56	48	39	36	94	88	76	66	58	50	41	38
200	87	81	69	59	51	43	34	31	91	85	73	63	55	47	38	35
100	82	76	64	54	46	38	29	26	87	81	69	59	51	43	34	31
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 160 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 20 l/s								Średnia prędkość ok. 3 m/s, przepływ 60 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	77	68	58	48	40	32	23	20
100	-	-	-	-	-	-	-	-	69	60	50	40	32	24	15	12
50	-	-	-	-	-	-	-	-	60	51	41	31	23	15	7	6
20	47	37	28	18	10	1	2	1	53	45	34	24	16	9	4	3
	Średnia prędkość ok. 6 m/s, przepływ 120 l/s								Średnia prędkość ok. 9 m/s, przepływ 180 l/s
300	90	81	71	61	53	45	36	33	94	84	75	66	58	52	45	41
200	82	73	63	53	45	37	28	25	86	76	67	58	50	44	37	33
100	74	65	55	45	37	29	20	17	79	69	60	51	43	37	30	26
50	68	59	49	39	31	23	14	11	73	63	54	45	37	31	24	20
20	63	54	44	34	26	18	9	6	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 12 m/s, przepływ 240 l/s								Średnia prędkość ok. 15 m/s, przepływ 300 l/s
300	105	96	86	76	68	60	51	48	113	104	94	84	76	68	59	56
200	97	88	78	68	60	52	43	40	105	96	86	76	68	60	51	48
100	89	80	70	60	52	44	35	32	97	88	78	68	60	52	43	40
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 200 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 30 l/s								Średnia prędkość ok. 3 m/s, przepływ 95 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	-	-	-	-	-	-	-	-	67	57	48	39	31	25	18	14
50	-	-	-	-	-	-	-	-	45	46	37	28	20	14	9	6
20	-	-	-	-	-	-	-	-	52	42	33	24	16	10	5	4
	Średnia prędkość ok. 6 m/s, przepływ 190 l/s								Średnia prędkość ok. 9 m/s, przepływ 285 l/s
300	93	83	74	65	57	51	44	40	94	84	75	66	58	52	45	41
200	84	74	65	56	48	42	35	31	86	76	67	58	50	44	37	33
100	75	65	56	47	39	33	26	22	79	69	60	51	43	37	30	26
50	66	56	47	38	30	24	17	13	73	63	54	45	37	31	24	20
20	63	53	44	35	27	21	14	10	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 12 m/s, przepływ 380 l/s								Średnia prędkość ok. 15 m/s, przepływ 475 l/s
300	98	85	76	67	59	53	46	42	97	87	78	69	61	55	48	44
200	89	79	70	61	53	47	40	36	92	82	73	64	56	50	43	39
100	83	73	64	55	47	41	34	30	87	77	68	59	51	45	38	34
50	78	68	59	50	42	36	29	25	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 250 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 50 l/s								Średnia prędkość ok. 3 m/s, przepływ 150 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	71	61	51	49	39	34	27	24
100	-	-	-	-	-	-	-	-	60	50	40	38	28	23	16	13
50	-	-	-	-	-	-	-	-	51	41	31	29	19	14	7	4
20	44	34	24	22	12	7	2	1	48	38	28	26	16	11	4	3
	Średnia prędkość ok. 6 m/s, przepływ 290 l/s								Średnia prędkość ok. 9 m/s, przepływ 440 l/s
300	87	77	67	65	55	50	43	40	94	84	74	72	62	57	50	47
200	77	67	57	55	45	40	33	30	85	75	65	63	53	48	41	38
100	67	57	47	45	35	30	23	20	76	66	56	54	44	39	32	29
50	59	49	39	37	27	22	15	12	70	60	50	48	38	33	26	23
20	55	45	35	33	23	18	11	8	65	55	45	43	33	28	21	18
	Średnia prędkość ok. 12 m/s, przepływ 590 l/s								Średnia prędkość ok. 15 m/s, przepływ 740 l/s
300	102	95	82	80	70	65	58	55	110	106	90	88	78	73	66	63
200	95	87	75	73	63	58	51	48	105	99	85	83	73	68	61	58
100	88	79	68	66	56	51	44	41	100	92	80	78	68	63	56	53
50	82	72	62	60	50	45	38	35	94	84	74	72	62	57	50	47
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 300 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 70 l/s								Średnia prędkość ok. 3 m/s, przepływ 210 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	70	62	53	51	44	39	30	29
100	-	-	-	-	-	-	-	-	59	51	42	40	33	28	19	18
50	-	-	-	-	-	-	-	-	49	41	32	30	23	18	9	8
20	33	25	16	14	7	4	2	1	42	34	25	23	16	11	3	2
	Średnia prędkość ok. 6 m/s, przepływ 420 l/s								Średnia prędkość ok. 9 m/s, przepływ 640 l/s
300	82	74	65	63	56	51	42	41	84	76	67	65	58	53	44	43
200	73	65	56	54	47	42	33	32	77	69	60	58	51	46	37	36
100	64	56	47	45	38	33	24	23	70	62	53	51	44	39	30	29
50	58	50	41	39	32	27	18	17	66	58	49	47	40	35	26	25
20	53	45	36	34	27	22	13	12	62	54	45	43	36	31	22	21
	Średnia prędkość ok. 12 m/s, przepływ 850 l/s								Średnia prędkość ok. 15 m/s, przepływ 1060 l/s
300	88	80	71	69	62	57	48	47	92	84	75	73	66	61	52	51
200	81	73	64	62	55	50	41	40	85	77	68	66	59	54	45	44
100	74	66	57	55	48	43	34	33	78	70	61	59	52	47	38	37
50	70	62	53	51	44	39	30	29	74	66	57	55	48	43	34	33
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 315 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 80 l/s								Średnia prędkość ok. 3 m/s, przepływ 230 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	71	64	55	53	47	42	33	33
100	-	-	-	-	-	-	-	-	59	52	43	41	35	30	21	21
50	46	39	30	28	22	17	8	8	48	41	32	30	24	19	10	10
20	34	27	18	16	10	5	2	1	43	36	27	25	19	14	6	7
	Średnia prędkość ok. 6 m/s, przepływ 465 l/s								Średnia prędkość ok. 9 m/s, przepływ 700 l/s
300	83	76	67	65	59	54	45	45	84	77	68	66	60	55	46	46
200	74	67	58	56	50	45	36	36	77	70	61	59	53	48	39	39
100	65	58	49	47	41	36	27	27	70	63	54	52	46	41	32	32
50	59	52	43	41	35	30	21	21	66	59	50	48	42	37	28	28
20	56	49	40	38	32	27	18	18	63	56	47	45	39	34	25	25
	Średnia prędkość ok. 12 m/s, przepływ 935 l/s								Średnia prędkość ok. 15 m/s, przepływ 1170 l/s
300	84	78	69	67	61	56	47	47	86	79	70	68	62	57	48	48
200	79	72	63	61	55	50	41	41	81	74	65	63	57	52	43	43
100	74	67	58	56	50	45	36	36	78	71	62	60	54	49	40	40
50	70	63	54	52	46	41	32	32	74	67	58	56	50	45	36	36
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 400 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 130 l/s								Średnia prędkość ok. 3 m/s, przepływ 370 l/s
300	-	-	-	-	-	-	-	-	72	65	57	56	50	46	40	38
200	-	-	-	-	-	-	-	-	64	57	49	8	42	38	32	30
100	-	-	-	-	-	-	-	-	56	49	41	40	34	30	24	22
50	42	35	27	26	20	16	10	8	50	43	35	34	28	24	18	16
20	32	25	17	16	10	6	2	1	44	37	29	28	22	18	12	10
	Średnia prędkość ok. 6 m/s, przepływ 750 l/s								Średnia prędkość ok. 9 m/s, przepływ 1130 l/s
300	81	74	66	65	59	55	49	47	87	80	72	71	65	61	55	53
200	73	66	58	57	51	47	41	39	79	72	64	63	57	53	47	45
100	65	58	50	49	43	39	33	31	71	64	56	55	49	45	39	37
50	59	52	44	43	37	33	27	25	66	59	51	50	44	40	34	32
20	55	48	40	39	33	29	23	21	63	56	48	47	41	37	31	29
	Średnia prędkość ok. 12 m/s, przepływ 1510 l/s								Średnia prędkość ok. 15 m/s, przepływ 1890 l/s
300	88	81	73	72	66	62	56	54	89	82	74	73	67	63	57	55
200	81	74	66	65	59	55	49	47	83	76	68	67	61	57	51	49
100	74	67	59	56	52	48	42	40	77	70	62	61	55	54	45	43
50	70	63	55	54	48	44	38	36	74	67	59	58	52	48	42	40
20	68	61	53	52	46	42	36	34	-	-	-	-	-	-	-	-

ød₁ = 500 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 200 l/s								Średnia prędkość ok. 3 m/s, przepływ 590 l/s
300	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
200	-	-	-	-	-	-	-	-	75	65	56	50	42	36	27	22
100	-	-	-	-	-	-	-	-	69	59	50	44	36	30	21	16
50	-	-	-	-	-	-	-	-	63	53	44	38	30	24	15	10
20	45	35	26	20	12	6	2	1	57	47	38	32	24	18	9	4
	Średnia prędkość ok. 6 m/s, przepływ 1180 l/s								Średnia prędkość ok. 9 m/s, przepływ 1770 l/s
300	89	79	70	64	56	50	41	36	92	82	73	67	59	53	44	39
200	84	74	65	59	51	45	36	31	88	78	69	63	55	49	40	35
100	79	69	60	54	46	40	31	26	84	74	65	59	51	45	36	31
50	72	62	53	47	39	33	24	19	77	67	58	52	44	38	29	24
20	67	57	48	42	34	28	19	14	73	63	54	48	40	34	25	20
	Średnia prędkość ok. 12 m/s, przepływ 2360 l/s								Średnia prędkość ok. 15 m/s, przepływ 2950 l/s
300	95	85	76	70	62	56	47	42	98	88	79	73	65	59	50	45
200	92	82	73	67	59	53	44	39	96	86	77	71	63	57	48	43
100	89	79	70	64	56	50	41	36	94	84	75	69	61	55	46	41
50	82	72	63	57	49	43	34	29	87	77	68	62	54	48	39	34
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

ød₁ = 630 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 1 m/s, przepływ 310 l/s								Średnia prędkość ok. 3 m/s, przepływ 940 l/s
300	-	-	-	-	-	-	-	-	79	69	62	57	52	49	46	40
200	-	-	-	-	-	-	-	-	73	63	56	51	46	43	40	34
100	-	-	-	-	-	-	-	-	67	57	50	45	40	37	34	28
50	54	44	37	32	27	24	21	15	62	52	45	40	35	32	29	23
20	49	39	32	27	22	19	16	9	55	45	38	33	28	25	22	17
	Średnia prędkość ok. 6 m/s, przepływ 1870 l/s								Średnia prędkość ok. 9 m/s, przepływ 2810 l/s
300	86	76	69	64	59	56	53	46	93	83	76	81	66	63	60	53
200	80	70	63	58	53	50	47	41	86	76	69	64	59	56	53	47
100	74	64	57	52	47	44	41	36	79	69	62	57	52	49	46	41
50	69	59	52	47	42	39	36	30	72	62	55	50	45	42	39	33
20	60	50	43	38	33	30	27	21	63	53	46	41	36	33	30	24
	Średnia prędkość ok. 12 m/s, przepływ 3740 l/s								Średnia prędkość ok. 15 m/s, przepływ 4680 l/s
300	97	87	80	75	70	67	64	58	101	91	84	79	74	71	68	63
200	90	80	73	68	63	60	57	51	94	84	77	72	67	64	61	55
100	83	73	66	61	56	53	50	44	87	77	70	65	60	57	54	47
50	74	64	57	52	47	44	41	35	76	66	59	54	49	46	43	37
20	64	54	47	42	37	34	31	25	-	-	-	-	-	-	-	-

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:

Instrukcje techniczne:

Gwarancje:
