Produkt marki Lindab

Przepustnica odcinająca z siłownikiem wyposażonym w sprężynę powrotną.
Składa się z przepustnicy DTU z siłownikiem 24 lub 230 V.

Silnik jest sterowany przez jednobiegunowy styk rozłączny. Silnik posiada zabezpieczenie przeciążeniowe i zatrzymuje się automatycznie gdy łopatka osiągnęła punkt końcowy. Pomimo, że prąd jest podłączony to silnik nie zostaje uszkodzony w przypadku blokady.

Po podłączeniu napięcia sieciowego następuje uruchomienie silnika i jednoczesne napięcie sprężyny. Przy pozostaniu pod napięciem, siłownik zatrzymuje się w pozycji krańcowej i nie zderza się z blokadą.

Po odcięciu zasilania przepustnica zamyka się, siłownik obraca się swobodnie, a sprężyna przesuwa łopatkę z powrotem do pozycji wyjściowej.

Jeśli chcesz, aby przepustnica otwierała się, a nie zamykała, możesz odkręcić dwie nakrętki na zacisku wrzeciona, obrócić wrzeciono o 90° i ponownie dokręcić nakrętki.

W przypadku instalacji na zewnątrz, silnik musi być zabezpieczony przed bezpośrednim promieniowaniem UV.

Silnik instalowany jest w pewnej odległości od przepustnicy, co ułatwia izolowanie kanału wentylacyjnego.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

ød1
[mm]
l
[mm]
Typ siłownika Klasa szczelności
w położeniu zamkniętym
Klasa ciśnienia
w położeniu zamkniętym
80 100 TF 4 C
100 100 TF 4 C
125 100 TF 4 C
160 100 TF 4 C
200 100 TF 4 C
250 100 LF 4 C
315 100 LF 4 C
400 100 SFA 4 B
500 115 SFA 4 B
630 115 SFA 4 B
710 230 EF 4 A
800 230 EF 4 A

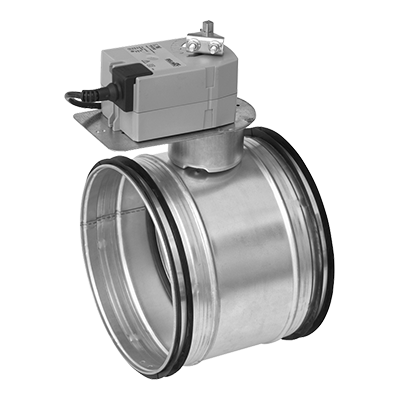

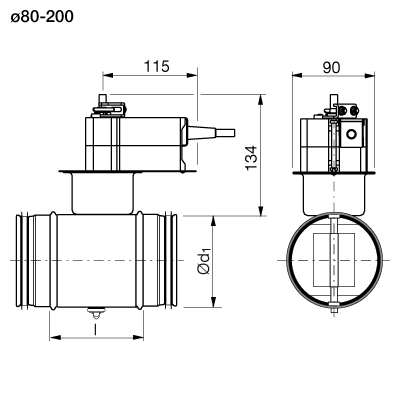

Siłowniki TF:

TF 24 TF 230
Napięcie zasilające: 2AC 19,2-28,8 V, 50/60 Hz
DC 21,6-28,8 V
AC 85-265 V, 50/60 Hz
Pobór mocy:
- podczas otwierania:
- czuwanie:

2,5 W
1,5 W

2,5 W
1,5 W
Do doboru przewodów: 5 VA 5 VA
Podłączenie: Przewód 1 m, 2×0,75 mm² Przewód 1 m, 2×0,75 mm²
Kąt obrotu: Ograniczony mech. do 95° Ograniczony mech. do 95°
Moment obrotowy
przy napięciu nominalnym:
- siłownik:
- sprężyna powrotna:


min. 2 Nm
min. 2 Nm


min. 2 Nm
min. 2 Nm
Kierunek obrotu: Opcjonalnie obrót w prawo lub lewo L/R Opcjonalnie obrót w prawo lub lewo L/R
Wskaźnik położenia: Mechaniczny Mechaniczny
Czas pracy:
- siłownik:
- sprężyna powrotna:

< 75 s (0-2 Nm)
< 25 s

< 75 s (0-2 Nm)
< 25 s
Kategoria ochronna obudowy: IP 42 IP 42
Dopuszczalna temperatura otoczenia: od -30 do +50°C od -30 do +50°C

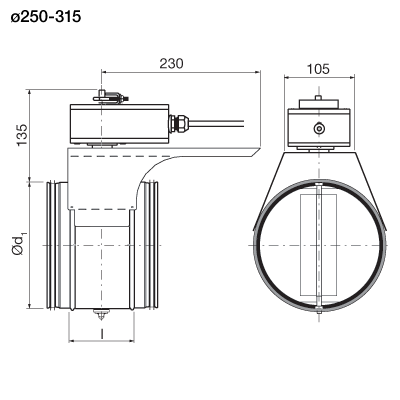

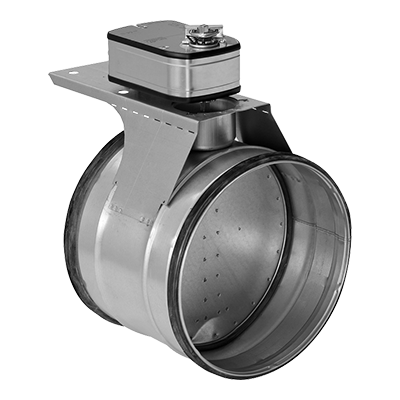

Siłowniki LF:

LF 24 LF 230
Napięcie zasilające: 2AC 19,2-28,8 V, 50/60 Hz
DC 21,6-28,8 V
AC 198-264 V, 50/60 Hz
Pobór mocy:
- podczas otwierania:
- czuwanie:

5,0 W
2,5 W

5,0 W
3,0 W
Do doboru przewodów: 7 VA 7 VA
Podłączenie: Przewód 1 m, 2×0,75 mm² Przewód 1 m, 2×0,75 mm²
Kąt obrotu: Ograniczony mech. do 95° Ograniczony mech. do 95°
Moment obrotowy
przy napięciu nominalnym:
- siłownik
- sprężyna powrotna:


min. 4 Nm
min. 4 Nm


min. 4 Nm
min. 4 Nm
Kierunek obrotu: Opcjonalnie obrót w prawo lub lewo L/R Opcjonalnie obrót w prawo lub lewo L/R
Wskaźnik położenia: Mechaniczny Mechaniczny
Czas pracy:
- siłownik:
- sprężyna powrotna:

40-75 s (0-4 Nm)
ok. 20 s

40-75 s (0-4 Nm)
ok. 20 s
Poziom mocy akustycznej:
- siłownik:
- sprężyna powrotna:

maks. 50 dB(A)
ok. 62 dB(A)

maks. 50 dB(A)
ok. 62 dB(A)
Kategoria ochronna obudowy: IP 54 IP 54
Dopuszczalna temperatura otoczenia: -30 do +50°C -30 do +50°C

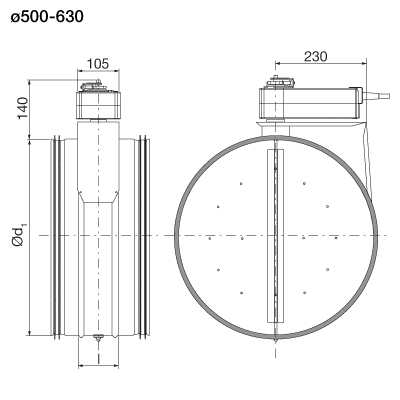

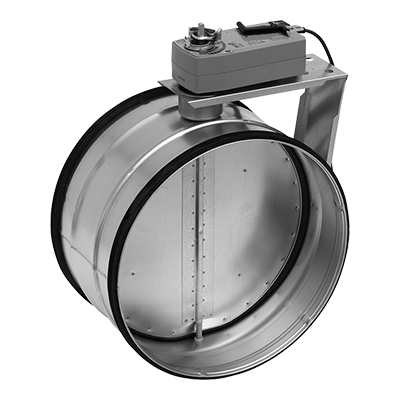

Siłowniki SFA:

SFA (zasilanie 24 V i 230 V)
Napięcie zasilające: AC 19,2–28,8 V, 50/60 Hz
DC 21,6–137,5 V
Pobór mocy:
- podczas otwierania:
- czuwanie:

7,0 W
3,5 W
Do doboru przewodów: 18 VA (Imax 20 A @ 5 ms)
Podłączenie: Przewód 1 m, 2×0,75 mm²
Kąt obrotu: Ograniczony mech. do 95°
Moment obrotowy
przy napięciu nominalnym:
- siłownik
- sprężyna powrotna:


min. 20 Nm
min. 20 Nm
Kierunek obrotu: Opcjonalnie obrót w prawo lub lewo L/R
Wskaźnik położenia: Mechaniczny
Czas pracy:
- siłownik:
- sprężyna powrotna:

≤ 75 s (0 … 20 Nm)
≤ 20 s @ -20 … 50°C, maks. 60 s @ -30°C
Poziom mocy akustycznej:
- siłownik:
- sprężyna powrotna:

≤ 45 dB(A)
≤ 62 dB(A)
Kategoria ochronna obudowy: IP 54
Dopuszczalna temperatura otoczenia: -30 do +50°C

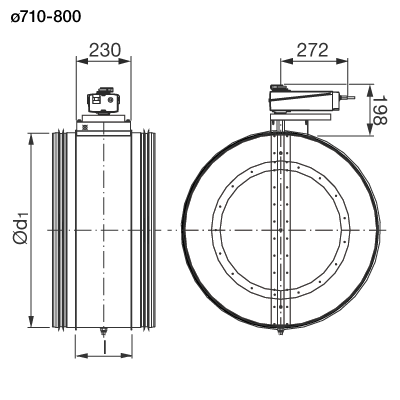

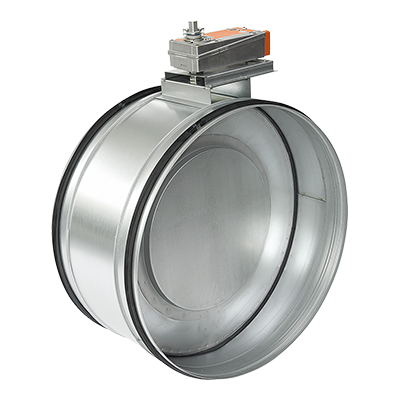

Siłowniki EF:

EF 24A EF 230A
Napięcie zasilające: AC 19,2–28,8 V, 50/60 Hz
DC 21,6–28,8 V
AC 90–264 V, 50/60 Hz
Pobór mocy:
- podczas otwierania:
- czuwanie:

9,5 W
4,5 W

9,0 W
4,5 W
Do doboru przewodów: 16 VA 21 VA
Podłączenie: Przewód 1 m, 2×0,75 mm² Przewód 1 m, 2×0,75 mm²
Kąt obrotu: Ograniczony mech. do 95° Ograniczony mech. do 95°
Moment obrotowy
przy napięciu nominalnym:
- siłownik
- sprężyna powrotna:


min. 30 Nm
min. 30 Nm


min. 30 Nm
min. 30 Nm
Kierunek obrotu: Opcjonalnie obrót w prawo lub lewo L/R Opcjonalnie obrót w prawo lub lewo L/R
Wskaźnik położenia: Mechaniczny Mechaniczny
Czas pracy:
- siłownik:
- sprężyna powrotna:

≤ 75 s (0-30 Nm)
≤ 20 s

≤ 75 s (0-30 Nm)
≤ 20 s
Poziom mocy akustycznej:
- siłownik:
- sprężyna powrotna:

≤ 55 dB(A)
≤ 71 dB(A)

≤ 55 dB(A)
≤ 71 dB(A)
Kategoria ochronna obudowy: IP 54 IP 54
Dopuszczalna temperatura otoczenia: -30 do +50°C -30 do +50°C
