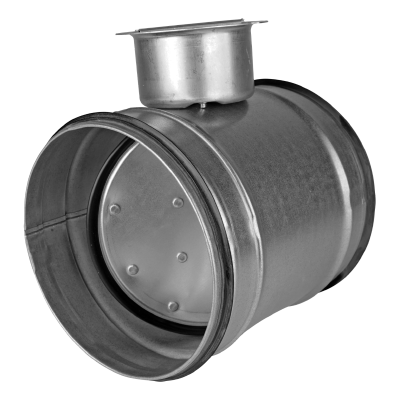

Produkt marki Direct Vent Element certyfikowanego systemu wentylacyjnego o podwyższonej klasie szczelności D

Materiał:

  • stal ocynkowana,
  • uszczelka gumowa EPDM,
  • uszczelka gumowa do przepustnic szczelnych.

Charakterystyka produktu:

  • łączenie (zgrzew liniowy),

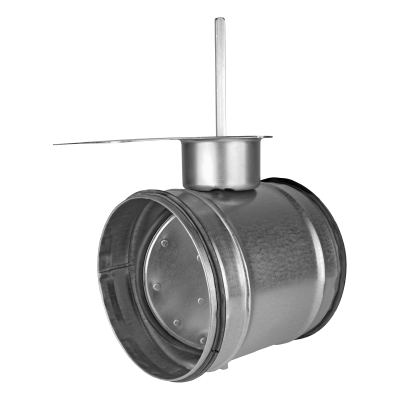

  • wykonanie na mechanizmie SPIRO (DTL) lub pod siłownik (DTBL).

W celu uzyskania odpowiedniego poziomu szczelności trzpienie mechanizmu przepustnicy powinny zostać uszczelnione pianką silikonową po umieszczeniu w systemie wentylacyjnym.

øD
[mm]
L
[mm]
H
[mm]
DTL
Opakowanie [szt./opak.]
80 100 38 60 P6
100 100 38 40 P6
125 100 38 27 P6
150 100 38 30 P4
160 100 38 24 P4
180 100 38 30 P2
200 100 38 36 P2
224 100 38 30 P2
250 100 57
280 100 57
300 100 57 35 P1
315 100 57
355 100 57
400 120 50 15 P1
450 120 50 10 P1
500 120 50
560 120 60
630 120 60
710 120 60
800 120 65
Tolerancja wymiarów liniowych: L ±5 mm; pozostałe ±2 mm.
