Przepustnica regulacyjna DTBVU
Przepustnica regulacyjna DTBVU
Przepustnica regulacyjna DTBVU
Przepustnica z siłownikiem elektrycznym do równoważenia przepływu.
DTBVU jest przepustnicą, która umożliwia ciągłe równoważenie przepływu w instalacjach wentylacyjnych i może być sterowana za pomocą nadrzędnego systemu sterowania. Składa się z przepustnicy DTU z siłownikiem elektrycznym 0-10 V z regulacją ciągłą 24. Siłownik powinien być wyposażony w nadajnik sygnału, np. zewnętrznego potencjometr lub termostat.
Silnik posiada zabezpieczenie przeciążeniowe i zatrzymuje się automatycznie gdy łopatka osiągnęła punkt końcowy. Zatrzymanie można regulować w sposób ciągły. Pomimo, że prąd jest podłączony to silnik nie zostaje uszkodzony w przypadku blokady. Sygnał sterujący (0)2-10 V odpowiada zakresowi 0-90º.
Wrzeciono i silnik mogą być odłączone od siebie przyciskiem zwalniania znajdującym się na obudowie silnika.
W przypadku instalacji na zewnątrz, silnik musi być zabezpieczony przed bezpośrednim promieniowaniem UV.
Silnik instalowany jest w pewnej odległości od przepustnicy, co ułatwia izolowanie kanału wentylacyjnego.
Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

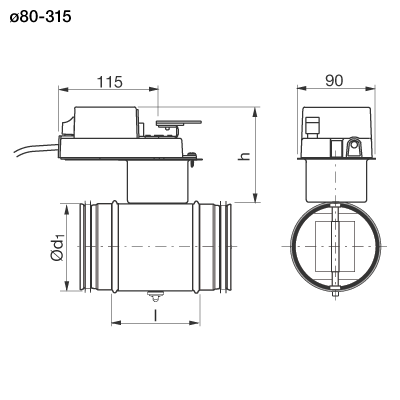

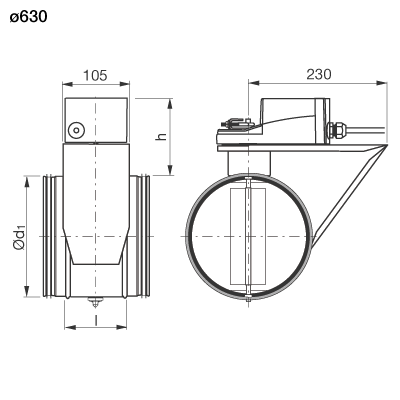

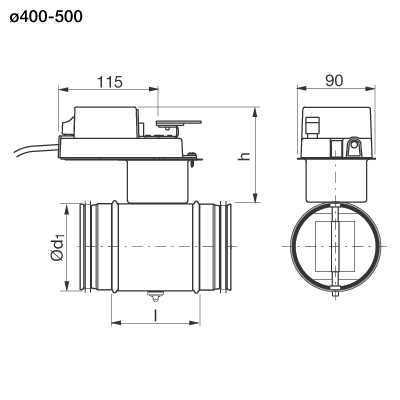

ød1 [mm] |
l [mm] |
h [mm] |
Typ siłownika | Klasa szczelności w położeniu zamkniętym |
Klasa ciśnienia w położeniu zamkniętym |
80 | 100 | 107 | LM-SR | 4 | C |
100 | 100 | 107 | LM-SR | 4 | C |
125 | 100 | 107 | LM-SR | 4 | C |
160 | 100 | 107 | LM-SR | 4 | C |
200 | 100 | 107 | LM-SR | 4 | C |
250 | 100 | 107 | LM-SR | 4 | C |
315 | 100 | 107 | LM-SR | 4 | C |
400 | 100 | 114 | NM-SR | 4 | B |
500 | 115 | 114 | NM-SR | 4 | B |
630 | 120 | 112 | SM-SR | 4 | B |
710 | 230 | 140 | GM-SR | 4 | A |
800 | 230 | 140 | GM-SR | 4 | A |

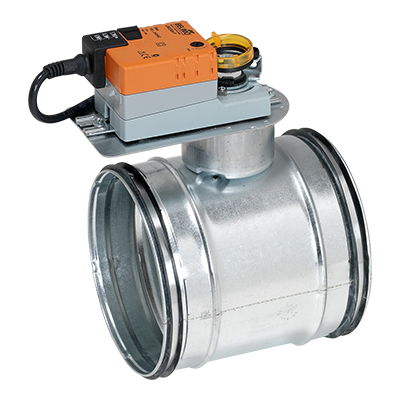

Siłownik LM:
LM 24 A-SR | |
Napięcie zasilające: | AC 19,2-28,8 V, 50/60 Hz DC 19,2-28,8 V |
Pobór mocy: | 1 W |
Do doboru przewodów: | 2 VA |
Podłączenie: | Przewód 1 m, 4×0,75 mm² |
Kąt obrotu: | max. 95°, nastawiany 0-100% |
Moment obrotowy przy napięciu nominalnym: | min. 5 Nm |
Zakres roboczy Y: | DC (0)2-10 V |
Kierunek obrotu: | Przełącznik wyboru |
Wskaźnik położenia: | Mechaniczny |
Czas otwierania dla 95°: | 150 s |
Poziom mocy akustycznej: | maks. 35 dB(A) |
Klasa ochronności: | III Napięcie bezpieczne - niskie |
Kategoria ochronna obudowy: | IP 54 |
Dopuszczalna temperatura otoczenia: | od -30 do +50°C |
Wilgotność otoczenia: | 95 % wilg. wzgl. |

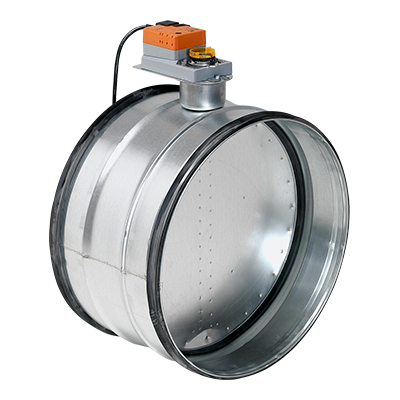

Siłownik NM:
NM 24 A-SR | |
Napięcie zasilające: | AC 19,2-28,8 V, 50/60 Hz DC 19,2-28,8 V |
Pobór mocy: | 2 W |
Do doboru przewodów: | 4 VA |
Podłączenie: | Przewód 1 m, 4×0,75 mm² |
Kąt obrotu: | max. 95°, nastawiany 0-100% |
Moment obrotowy przy napięciu nominalnym: | min. 10 Nm |
Zakres roboczy Y: | DC (0)2-10 V |
Kierunek obrotu: | Przełącznik wyboru |
Wskaźnik położenia: | Mechaniczny |
Czas otwierania dla 95°: | 150 s |
Poziom mocy akustycznej: | maks. 35 dB(A) |
Klasa ochronności: | III Napięcie bezpieczne - niskie |
Kategoria ochronna obudowy: | IP 54 |
Dopuszczalna temperatura otoczenia: | -30 do +50°C |
Wilgotność otoczenia: | 95 % wilg. wzgl. |

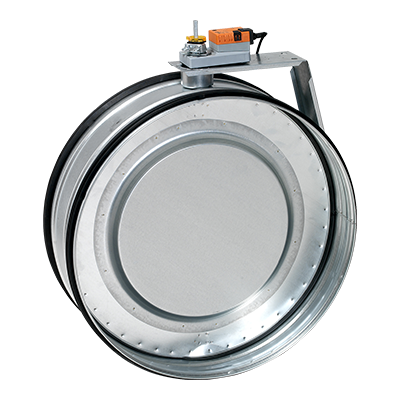

Siłownik SM:
SM 24 A -SR | |
Napięcie zasilające: | AC 19,2-28,8 V, 50/60 Hz DC 19,2-28,8 V |
Pobór mocy: | 2 W |
Do doboru przewodów: | 4 VA |
Podłączenie: | Przewód 1 m, 4×0,75 mm² |
Kąt obrotu: | max. 95°, nastawiany 0-100% |
Moment obrotowy przy napięciu nominalnym: | min. 20 Nm |
Zakres roboczy Y: | DC (0)2-10 V |
Kierunek obrotu: | Przełącznik wyboru |
Wskaźnik położenia: | Mechaniczny |
Czas otwierania dla 95°: | 150 s |
Poziom mocy akustycznej: | maks. 35 dB(A) |
Klasa ochronności: | III Napięcie bezpieczne - niskie |
Kategoria ochronna obudowy: | IP 54 |
Dopuszczalna temperatura otoczenia: | -30 do +50°C |
Wilgotność otoczenia: | 95 % wilg. wzgl. |

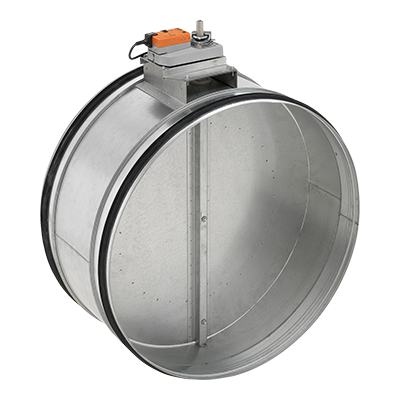

Siłownik GM:
GM 24 A-SR | |
Napięcie zasilające: | AC 19,2-28,8 V, 50/60 Hz DC 19,2-28,8 V |
Pobór mocy: | 4,5 W |
Do doboru przewodów: | 7 VA |
Podłączenie: | Przewód 1 m, 4×0,75 mm² |
Kąt obrotu: | max. 95°, nastawiany 0-100% |
Moment obrotowy przy napięciu nominalnym: | min. 40 Nm |
Zakres roboczy Y: | DC (0)2-10 V |
Kierunek obrotu: | Przełącznik wyboru |
Wskaźnik położenia: | Mechaniczny |
Czas otwierania dla 95°: | 150 s |
Poziom mocy akustycznej: | maks. 45 dB(A) |
Klasa ochronności: | III Napięcie bezpieczne - niskie |
Kategoria ochronna obudowy: | IP 54 |
Dopuszczalna temperatura otoczenia: | -30 do +50°C |
Wilgotność otoczenia: | 95 % wilg. wzgl. |
