Przepustnica kanałowa typu IRIS
Przepustnica kanałowa typu IRIS
Przepustnica kanałowa typu IRIS

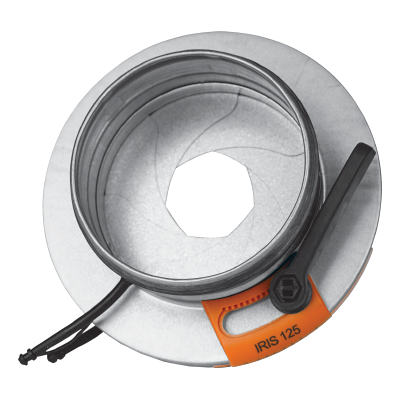

Przepustnicą soczewkową typu IRIS można płynnie regulować natężenie przepływu powietrza. Regulacja odbywa się za pomocą dźwigni umieszczonej na przepustnicy, poprzez zmianę średnicy otworu utworzonego przez kryzę. Przepustnica wyposażona jest w dwie końcówki służące do podłączenia urządzeń pomiarowych mierzących natężenie przepływu. Przepustnica wyposażona jest w uszczelkę dzięki czemu połączenie z instalacją jest szczelne.

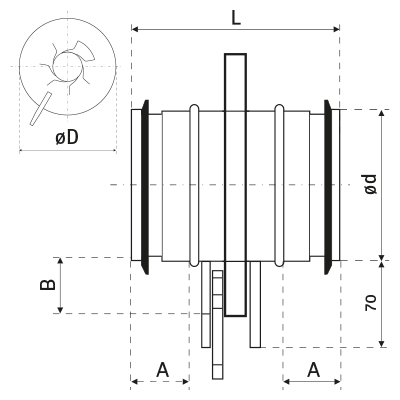

Typ | ød [mm] |
øD [mm] |
L [mm] |
A [mm] |
B [mm] |
100 | 99 | 165 | 110 | 30 | 32 |
125 | 124 | 210 | 110 | 30 | 42 |
150 | 149 | 230 | 120 | 30 | 35 |
160 | 159 | 230 | 110 | 30 | 35 |
200 | 199 | 285 | 110 | 30 | 42 |
250 | 249 | 335 | 135 | 40 | 42 |
300 | 299 | 410 | 140 | 35 | 42 |
315 | 314 | 410 | 135 | 40 | 47 |
400 | 398 | 525 | 190 | 60 | 62 |
500 | 500 | 400 | 165 | 70 | 60 |
630 | 630 | 800 | 170 | 70 | 90 |
800 | 800 | 1020 | 280 | 130 | 105 |
