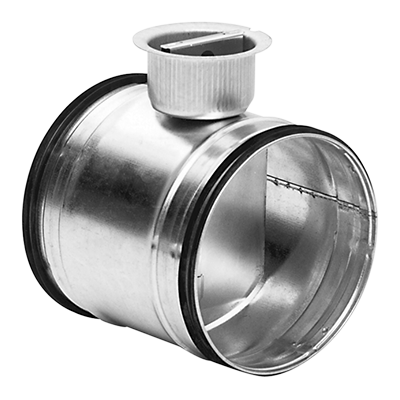

Przepustnica regulacyjna DRU
Przepustnica regulacyjna DRU
Przepustnica regulacyjna DRU
Wyposażona w obrotową łopatkę odcinającą. Położenie łopatki zmienia się płynnie w zakresie 0-90°. Przepustnica jest dostosowana do izolacji kanału o grubości około 50 mm.
Łopatka jest zaprojektowana aby mogła generować minimum hałasu. Poziom hałasu jest w przybliżeniu taki sam jak dla blachy perforowanej. Łopatka jest przy tym mniej podatna na zatkanie, ze względu na brak perforacji.
Dla średnic ø80–630 przepustnica może być wyposażona w specjalną osłonę IK, co umożliwia stosowanie izolacji grubszej niż 50 mm.
Kąt ustawienia α:
- α = 0° = łopatka w położeniu otwartym,
- α = 90° = łopatka w położeniu zamkniętym.

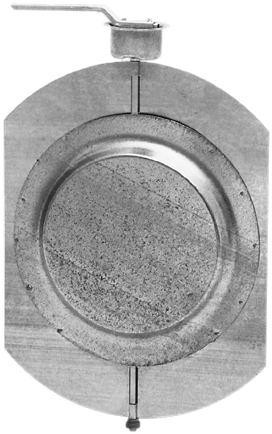

Wzmocniona łopatka:
Wymiary:
ød1 [mm] |
l [mm] |
Klasa szczelności w położeniu zamkniętym |
80 | 100 | 0 |
100 | 100 | 0 |
112 | 100 | 0 |
125 | 100 | 0 |
140 | 100 | 0 |
150 | 100 | 0 |
160 | 100 | 0 |
180 | 100 | 0 |
200 | 100 | 0 |
224 | 100 | 0 |
250 | 100 | 0 |
280 | 100 | 0 |
300 | 100 | 0 |
315 | 100 | 0 |
355 | 100 | 0 |
400 | 100 | 0 |
450 | 100 | 0 |
500 | 115 | 0 |
560 | 115 | 0 |
600 | 115 | 0 |
630 | 115 | 0 |
800 | 230 | 0 |
1000 | 230 | 0 |
Parametry techniczne:
Właściwość | ø80-315 | ø400 | ø500 | ø630 | ø800-1000 |
Przepustnica jest ustawiana przy pomocy pokrętła w osłonie | × | × | × | × | |
Aktualne ustawienie przepustnicy może być odczytane w skali wytłoczonej na obrzeżu osłony | × | × | × | × | |
Łopatka jest zablokowana dwoma śrubami typu Pozidriv (PZD2) | × | × | × | × | |
Łopatka posiada blokadę wzmocnioną nakrętkami motylkowymi | × | ||||
Łopatka jest wzmocniona | × | × | |||
Łopatka jest dodatkowo wzmocniona | × | ||||
Z wytrzymałą rączką | × | × | × | ||
Z rączką wzmocnioną dodatkowo | × | ||||
Wzmocnione pióro przepustnicy | × | × | |||
Wzmocniona oś | × | ||||
Przepustnica może być przystosowana do montażu siłownika | × | × | × | × | |
Przepustnica może być dostarczona z siłownikiem | × | × | × | × | × |

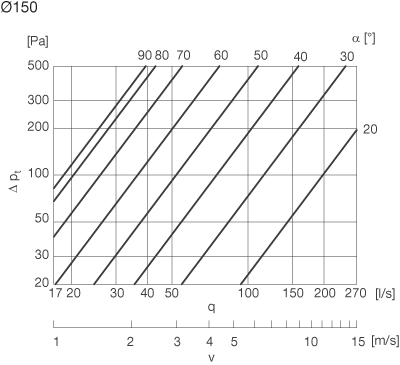

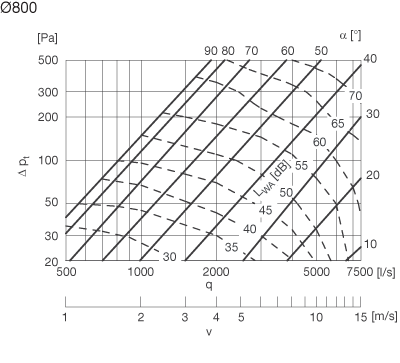

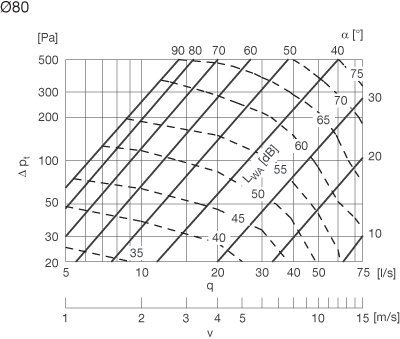

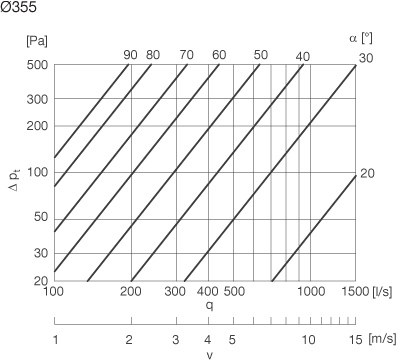

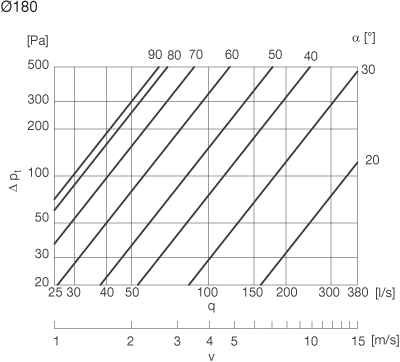

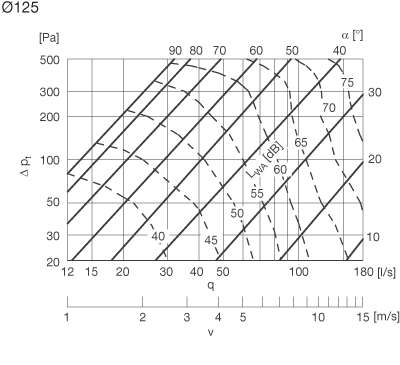

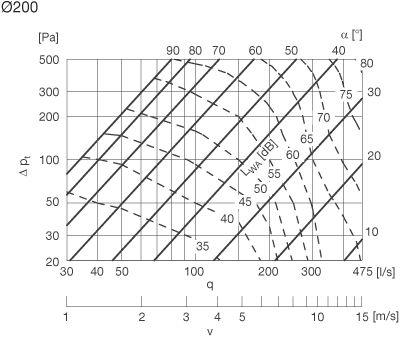

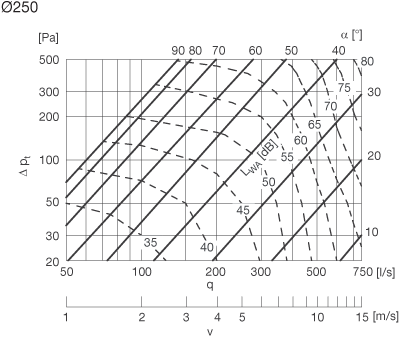

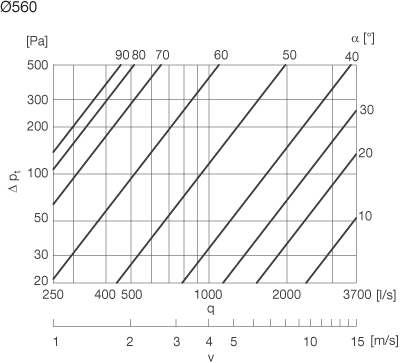

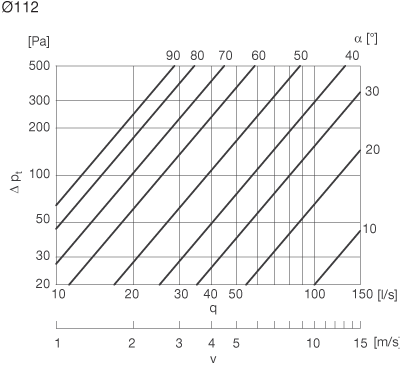

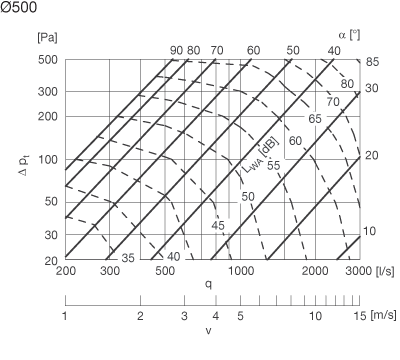

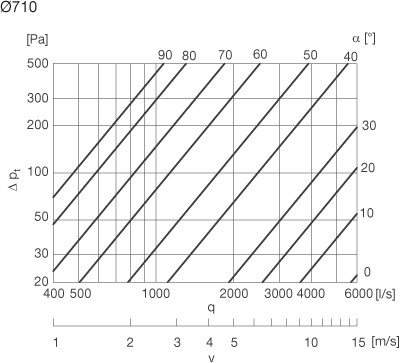

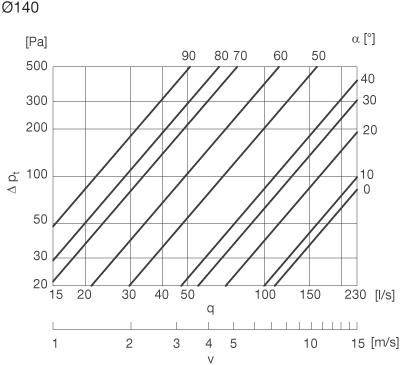

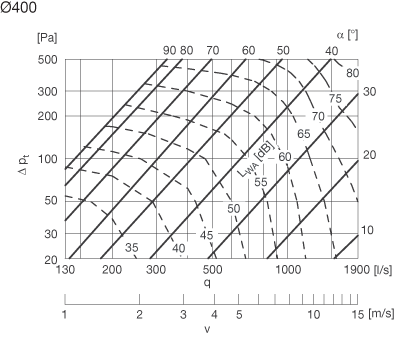

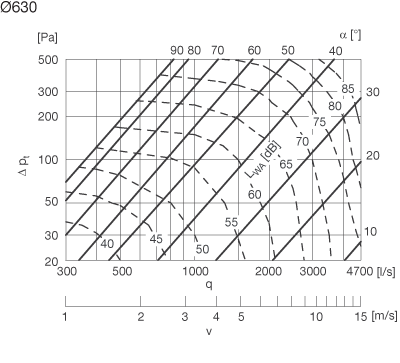

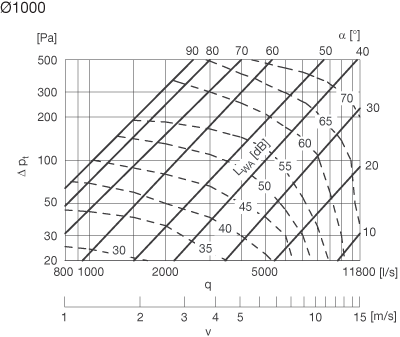

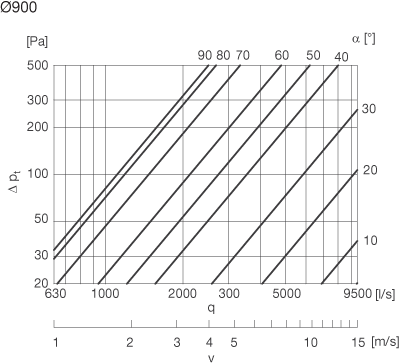

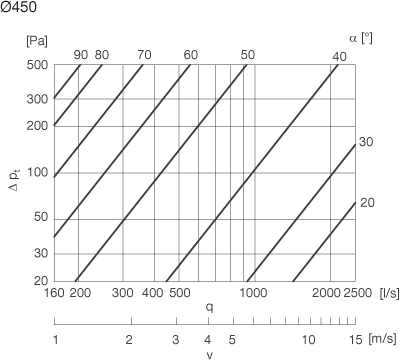

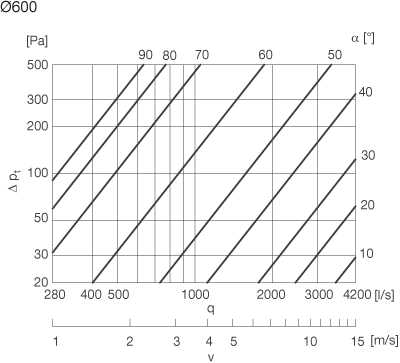

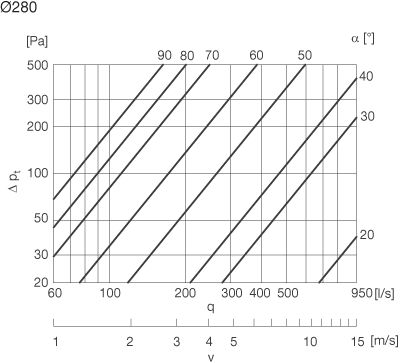

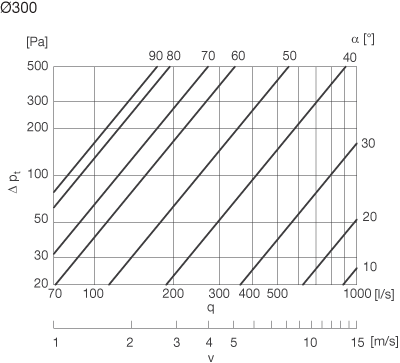

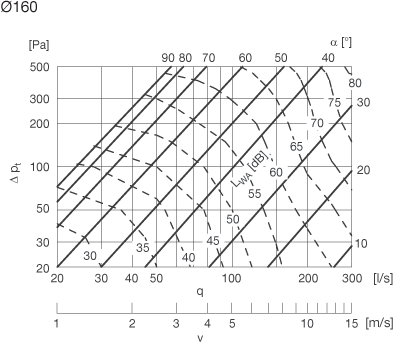

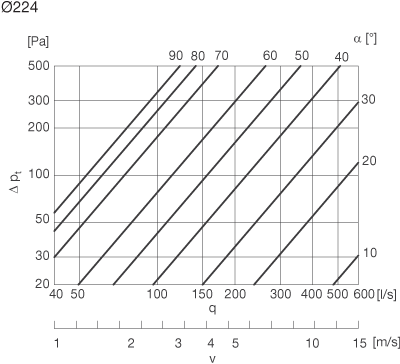

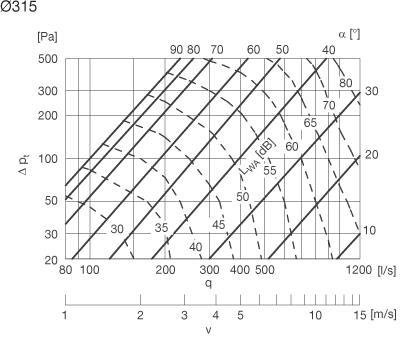

Wykresy spadku ciśnienia i parametrów akustycznych do doboru
Krzywe ciągłe oznaczają spadek ciśnienia, Δpt, przez przepustnicę w funkcji przepływu q, oraz kąta ustawienia α.
Krzywe przerywane oznaczają poziom mocy akustycznej, LWA, w filtrze A, emitowanej do kanału w dB.

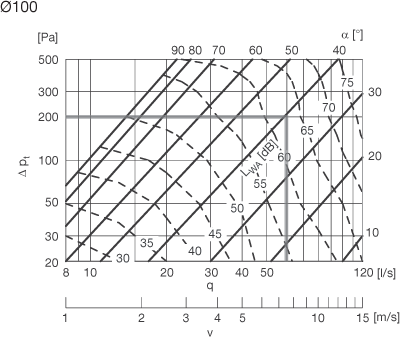

Przykład:
Dane wyjściowe:
- wymiar: ø100,
- przepływ: 60 l/s,
- spadek ciśnienia: 200 Pa.
Wyniki odczytane z wykresu:
- kąt ustawienia: 40°,
- poziom mocy akustycznej: 63 dB(A).
Poziom mocy akustycznej LW, [dB] emitowany do kanału w pasmach oktawowych 1–8, 63–8000 Hz, w funkcji średnicy, przepływu i spadku ciśnienia.
ød1 = 80 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 5 l/s | Średnia prędkość ok. 3 m/s, przepływ 15 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 65 | 65 | 65 | 65 | 59 | 55 | 49 | 46 |
200 | - | - | - | - | - | - | - | - | 63 | 63 | 60 | 54 | 51 | 43 | 34 | 29 |
100 | - | - | - | - | - | - | - | - | 60 | 60 | 53 | 48 | 43 | 30 | 23 | 15 |
50 | 53 | 449 | 43 | 40 | 33 | 23 | 15 | 8 | 56 | 54 | 47 | 43 | 36 | 25 | 16 | 9 |
20 | 47 | 42 | 36 | 32 | 25 | 16 | 7 | 1 | 51 | 47 | 39 | 35 | 28 | 18 | 8 | 2 |
Średnia prędkość ok. 6 m/s, przepływ 30 l/s | Średnia prędkość ok. 9 m/s, przepływ 45 l/s | |||||||||||||||
500 | 67 | 67 | 67 | 67 | 60 | 57 | 50 | 47 | 72 | 70 | 70 | 70 | 63 | 60 | 53 | 49 |
200 | 65 | 65 | 62 | 56 | 53 | 44 | 35 | 30 | 70 | 68 | 67 | 60 | 57 | 48 | 38 | 32 |
100 | 61 | 64 | 57 | 51 | 46 | 32 | 24 | 16 | 66 | 65 | 63 | 57 | 51 | 36 | 27 | 18 |
50 | 59 | 59 | 52 | 47 | 40 | 27 | 17 | 10 | 63 | 62 | 58 | 52 | 45 | 28 | 18 | 11 |
20 | 54 | 52 | 44 | 39 | 32 | 20 | 9 | 4 | 59 | 58 | 51 | 46 | 38 | 21 | 10 | 5 |
Średnia prędkość ok. 12 m/s, przepływ 60 l/s | Średnia prędkość ok. 15 m/s, przepływ 75 l/s | |||||||||||||||
500 | 77 | 76 | 75 | 75 | 68 | 64 | 56 | 53 | 80 | 80 | 80 | 80 | 72 | 68 | 60 | 58 |
200 | 75 | 74 | 71 | 65 | 61 | 51 | 41 | 34 | 78 | 77 | 72 | 70 | 64 | 53 | 42 | 35 |
100 | 74 | 73 | 70 | 60 | 57 | 45 | 32 | 25 | 77 | 75 | 71 | 65 | 58 | 46 | 33 | 26 |
50 | 73 | 71 | 66 | 55 | 52 | 40 | 25 | 19 | 75 | 72 | 67 | 58 | 53 | 41 | 26 | 20 |
20 | 70 | 67 | 60 | 47 | 44 | 32 | 17 | 13 | 72 | 68 | 62 | 50 | 47 | 36 | 20 | 15 |
ød1 = 100 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 8 l/s | Średnia prędkość ok. 3 m/s, przepływ 25 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 67 | 64 | 64 | 57 | 54 | 48 | 48 | 48 |
200 | - | - | - | - | - | - | - | - | 59 | 58 | 58 | 50 | 48 | 40 | 37 | 37 |
100 | - | - | - | - | - | - | - | - | 58 | 55 | 53 | 46 | 41 | 34 | 26 | 24 |
50 | 48 | 42 | 38 | 33 | 26 | 19 | 16 | 14 | 55 | 53 | 48 | 42 | 35 | 26 | 22 | 18 |
20 | 43 | 35 | 30 | 23 | 17 | 9 | 7 | 6 | 50 | 49 | 42 | 37 | 28 | 17 | 15 | 14 |
Średnia prędkość ok. 6 m/s, przepływ 50 l/s | Średnia prędkość ok. 9 m/s, przepływ 75 l/s | |||||||||||||||
500 | 72 | 69 | 69 | 62 | 59 | 52 | 52 | 52 | 78 | 75 | 75 | 67 | 64 | 57 | 57 | 57 |
200 | 66 | 65 | 64 | 57 | 54 | 45 | 42 | 42 | 74 | 73 | 72 | 64 | 59 | 50 | 47 | 46 |
100 | 65 | 64 | 62 | 54 | 48 | 40 | 31 | 29 | 73 | 72 | 71 | 62 | 56 | 46 | 36 | 33 |
50 | 64 | 63 | 60 | 53 | 44 | 33 | 28 | 22 | 72 | 70 | 68 | 58 | 51 | 40 | 29 | 23 |
20 | 62 | 61 | 57 | 51 | 41 | 27 | 25 | 15 | 70 | 67 | 63 | 53 | 44 | 33 | 26 | 17 |
Średnia prędkość ok. 12 m/s, przepływ 100 l/s | Średnia prędkość ok. 15 m/s, przepływ 120 l/s | |||||||||||||||
500 | 84 | 81 | 80 | 72 | 68 | 62 | 61 | 61 | 88 | 86 | 85 | 76 | 72 | 65 | 64 | 64 |
200 | 80 | 79 | 78 | 69 | 66 | 55 | 51 | 51 | 84 | 83 | 81 | 72 | 68 | 59 | 55 | 54 |
100 | 79 | 78 | 75 | 65 | 60 | 49 | 44 | 42 | 82 | 81 | 78 | 69 | 63 | 54 | 48 | 45 |
50 | 77 | 76 | 70 | 60 | 53 | 43 | 36 | 31 | 80 | 79 | 74 | 65 | 57 | 48 | 40 | 35 |
20 | 74 | 73 | 65 | 54 | 46 | 37 | 27 | 20 | 78 | 77 | 69 | 60 | 50 | 41 | 31 | 24 |
ød1 = 125 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 12 l/s | Średnia prędkość ok. 3 m/s, przepływ 40 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 71 | 68 | 65 | 59 | 56 | 50 | 50 | 47 |
200 | - | - | - | - | - | - | - | - | 65 | 62 | 57 | 51 | 46 | 41 | 38 | 38 |
100 | - | - | - | - | - | - | - | - | 64 | 59 | 53 | 47 | 39 | 34 | 29 | 27 |
50 | 57 | 42 | 41 | 31 | 29 | 20 | 17 | 15 | 63 | 54 | 50 | 41 | 36 | 27 | 25 | 20 |
20 | 56 | 32 | 39 | 29 | 27 | 11 | 15 | 11 | 62 | 48 | 48 | 34 | 34 | 20 | 22 | 15 |
Średnia prędkość ok. 6 m/s, przepływ 75 l/s | Średnia prędkość ok. 9 m/s, przepływ 110 l/s | |||||||||||||||
500 | 76 | 73 | 70 | 63 | 60 | 53 | 53 | 50 | 83 | 80 | 76 | 68 | 65 | 58 | 58 | 54 |
200 | 72 | 71 | 65 | 59 | 53 | 47 | 43 | 43 | 79 | 78 | 71 | 65 | 58 | 51 | 48 | 47 |
100 | 71 | 70 | 63 | 55 | 47 | 40 | 35 | 32 | 78 | 77 | 70 | 61 | 51 | 45 | 39 | 35 |
50 | 70 | 68 | 60 | 51 | 43 | 34 | 32 | 24 | 77 | 76 | 68 | 57 | 45 | 39 | 33 | 25 |
20 | 68 | 65 | 56 | 57 | 39 | 29 | 28 | 17 | 76 | 75 | 64 | 53 | 40 | 33 | 30 | 18 |
Średnia prędkość ok. 12 m/s, przepływ 145 l/s | Średnia prędkość ok. 15 m/s, przepływ 180 l/s | |||||||||||||||
500 | 89 | 87 | 81 | 73 | 69 | 62 | 62 | 58 | 91 | 88 | 83 | 75 | 71 | 63 | 63 | 59 |
200 | 87 | 85 | 78 | 70 | 63 | 56 | 52 | 48 | 88 | 86 | 80 | 71 | 66 | 59 | 54 | 49 |
100 | 86 | 83 | 75 | 66 | 58 | 50 | 44 | 39 | 87 | 84 | 78 | 69 | 61 | 53 | 47 | 42 |
50 | 84 | 80 | 71 | 61 | 52 | 44 | 36 | 28 | 86 | 82 | 75 | 65 | 55 | 47 | 39 | 33 |
20 | 81 | 76 | 66 | 55 | 45 | 38 | 32 | 19 | 85 | 81 | 71 | 60 | 48 | 41 | 34 | 22 |
ød1 = 160 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 20 l/s | Średnia prędkość ok. 3 m/s, przepływ 60 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 68 | 67 | 64 | 59 | 55 | 53 | 52 | 51 |
200 | - | - | - | - | - | - | - | - | 61 | 58 | 56 | 50 | 48 | 42 | 40 | 40 |
100 | - | - | - | - | - | - | - | - | 59 | 54 | 50 | 45 | 40 | 35 | 33 | 31 |
50 | 42 | 36 | 33 | 28 | 25 | 20 | 17 | 16 | 54 | 50 | 46 | 37 | 33 | 29 | 25 | 25 |
20 | 37 | 30 | 30 | 26 | 19 | 16 | 11 | 10 | 49 | 46 | 43 | 35 | 27 | 24 | 19 | 18 |
Średnia prędkość ok. 6 m/s, przepływ 120 l/s | Średnia prędkość ok. 9 m/s, przepływ 180 l/s | |||||||||||||||
500 | 73 | 71 | 68 | 62 | 59 | 55 | 54 | 53 | 78 | 77 | 74 | 67 | 63 | 60 | 59 | 58 |
200 | 71 | 65 | 62 | 56 | 53 | 47 | 44 | 44 | 76 | 73 | 70 | 63 | 59 | 53 | 50 | 50 |
100 | 70 | 64 | 60 | 53 | 48 | 42 | 39 | 38 | 75 | 72 | 69 | 61 | 54 | 48 | 45 | 44 |
50 | 69 | 63 | 58 | 48 | 42 | 37 | 32 | 32 | 74 | 71 | 66 | 58 | 49 | 40 | 38 | 33 |
20 | 68 | 61 | 55 | 44 | 36 | 32 | 27 | 23 | 73 | 66 | 61 | 54 | 43 | 35 | 30 | 25 |
Średnia prędkość ok. 12 m/s, przepływ 240 l/s | Średnia prędkość ok. 15 m/s, przepływ 300 l/s | |||||||||||||||
500 | 84 | 84 | 80 | 72 | 68 | 65 | 65 | 65 | 89 | 89 | 85 | 77 | 73 | 69 | 69 | 69 |
200 | 80 | 80 | 77 | 69 | 66 | 58 | 55 | 55 | 85 | 84 | 80 | 73 | 70 | 64 | 59 | 58 |
100 | 78 | 76 | 73 | 66 | 61 | 53 | 50 | 48 | 83 | 80 | 77 | 70 | 65 | 58 | 54 | 52 |
50 | 76 | 72 | 68 | 62 | 55 | 47 | 43 | 38 | 80 | 76 | 72 | 66 | 59 | 51 | 47 | 42 |
20 | 74 | 68 | 63 | 57 | 48 | 40 | 35 | 27 | 76 | 71 | 65 | 61 | 52 | 43 | 39 | 30 |
ød1 = 200 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 30 l/s | Średnia prędkość ok. 3 m/s, przepływ 100 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 70 | 64 | 61 | 55 | 52 | 52 | 55 | 55 |
200 | - | - | - | - | - | - | - | - | 62 | 57 | 55 | 47 | 44 | 42 | 42 | 42 |
100 | - | - | - | - | - | - | - | - | 57 | 52 | 48 | 41 | 39 | 36 | 34 | 34 |
50 | 40 | 38 | 33 | 30 | 28 | 27 | 23 | 22 | 51 | 45 | 41 | 36 | 32 | 32 | 28 | 28 |
20 | 34 | 31 | 26 | 25 | 25 | 23 | 18 | 16 | 44 | 37 | 33 | 29 | 27 | 25 | 21 | 19 |
Średnia prędkość ok. 6 m/s, przepływ 200 l/s | Średnia prędkość ok. 9 m/s, przepływ 300 l/s | |||||||||||||||
500 | 75 | 69 | 65 | 59 | 55 | 55 | 59 | 59 | 85 | 79 | 72 | 65 | 62 | 61 | 65 | 65 |
200 | 71 | 65 | 61 | 53 | 50 | 48 | 47 | 47 | 83 | 77 | 70 | 62 | 58 | 55 | 54 | 54 |
100 | 69 | 64 | 58 | 50 | 47 | 44 | 42 | 42 | 82 | 76 | 69 | 59 | 56 | 53 | 50 | 50 |
50 | 63 | 56 | 51 | 44 | 39 | 39 | 34 | 34 | 81 | 74 | 65 | 56 | 52 | 49 | 45 | 42 |
20 | 56 | 47 | 43 | 36 | 29 | 27 | 24 | 22 | 80 | 70 | 60 | 52 | 46 | 43 | 38 | 32 |
Średnia prędkość ok. 12 m/s, przepływ 400 l/s | Średnia prędkość ok. 15 m/s, przepływ 475 l/s | |||||||||||||||
500 | 92 | 85 | 79 | 72 | 68 | 66 | 71 | 70 | 95 | 89 | 82 | 73 | 71 | 70 | 74 | 73 |
200 | 90 | 83 | 77 | 69 | 65 | 62 | 61 | 60 | 92 | 85 | 79 | 71 | 66 | 64 | 64 | 63 |
100 | 88 | 80 | 73 | 65 | 61 | 58 | 55 | 53 | 90 | 83 | 76 | 68 | 63 | 61 | 58 | 56 |
50 | 85 | 76 | 68 | 60 | 56 | 52 | 48 | 45 | 88 | 80 | 72 | 64 | 59 | 56 | 52 | 48 |
20 | 81 | 72 | 62 | 54 | 50 | 45 | 40 | 36 | 86 | 76 | 67 | 59 | 54 | 50 | 47 | 39 |
ød1 = 250 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 50 l/s | Średnia prędkość ok. 3 m/s, przepływ 150 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 69 | 66 | 59 | 53 | 50 | 54 | 53 | 52 |
200 | - | - | - | - | - | - | - | - | 59 | 57 | 52 | 46 | 44 | 41 | 44 | 44 |
100 | - | - | - | - | - | - | - | - | 56 | 52 | 45 | 41 | 38 | 36 | 34 | 31 |
50 | 44 | 41 | 35 | 32 | 29 | 24 | 22 | 20 | 52 | 48 | 40 | 38 | 34 | 30 | 28 | 24 |
20 | 33 | 35 | 29 | 29 | 25 | 15 | 12 | 10 | 47 | 44 | 37 | 35 | 31 | 25 | 22 | 17 |
Średnia prędkość ok. 6 m/s, przepływ 300 l/s | Średnia prędkość ok. 9 m/s, przepływ 450 l/s | |||||||||||||||
500 | 71 | 67 | 61 | 56 | 53 | 56 | 55 | 54 | 78 | 75 | 68 | 61 | 58 | 61 | 60 | 59 |
200 | 63 | 60 | 55 | 49 | 46 | 44 | 46 | 46 | 74 | 69 | 63 | 57 | 55 | 54 | 54 | 53 |
100 | 62 | 57 | 51 | 46 | 43 | 40 | 38 | 35 | 72 | 68 | 60 | 56 | 52 | 49 | 45 | 42 |
50 | 61 | 56 | 47 | 45 | 40 | 38 | 33 | 28 | 69 | 67 | 58 | 54 | 48 | 44 | 37 | 32 |
20 | 59 | 54 | 46 | 42 | 38 | 36 | 30 | 24 | 66 | 65 | 56 | 52 | 44 | 39 | 32 | 27 |
Średnia prędkość ok. 12 m/s, przepływ 600 l/s | Średnia prędkość ok. 15 m/s, przepływ 750 l/s | |||||||||||||||
500 | 87 | 83 | 76 | 68 | 68 | 68 | 68 | 68 | 94 | 90 | 82 | 74 | 71 | 74 | 74 | 74 |
200 | 82 | 79 | 72 | 64 | 63 | 63 | 62 | 61 | 88 | 84 | 77 | 69 | 68 | 67 | 68 | 65 |
100 | 79 | 76 | 69 | 62 | 60 | 60 | 58 | 57 | 85 | 81 | 74 | 67 | 65 | 63 | 62 | 59 |
50 | 76 | 72 | 65 | 59 | 56 | 54 | 51 | 48 | 82 | 78 | 70 | 64 | 61 | 58 | 55 | 52 |
20 | 73 | 68 | 61 | 56 | 51 | 46 | 42 | 38 | 79 | 75 | 65 | 60 | 56 | 53 | 47 | 46 |
ød1 = 315 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 80 l/s | Średnia prędkość ok. 3 m/s, przepływ 250 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 68 | 65 | 59 | 53 | 50 | 50 | 53 | 50 |
200 | - | - | - | - | - | - | - | - | 60 | 55 | 50 | 45 | 43 | 40 | 43 | 40 |
100 | - | - | - | - | - | - | - | - | 54 | 52 | 45 | 41 | 38 | 36 | 36 | 31 |
50 | 34 | 34 | 30 | 26 | 22 | 21 | 19 | 15 | 49 | 49 | 43 | 38 | 34 | 32 | 30 | 24 |
20 | 26 | 30 | 27 | 21 | 16 | 15 | 13 | 11 | 44 | 46 | 41 | 35 | 30 | 27 | 25 | 18 |
Średnia prędkość ok. 6 m/s, przepływ 500 l/s | Średnia prędkość ok. 9 m/s, przepływ 750 l/s | |||||||||||||||
500 | 74 | 71 | 65 | 58 | 55 | 55 | 58 | 55 | 82 | 78 | 71 | 64 | 60 | 60 | 60 | 60 |
200 | 70 | 65 | 58 | 52 | 49 | 48 | 49 | 46 | 77 | 72 | 66 | 59 | 58 | 57 | 56 | 52 |
100 | 66 | 64 | 56 | 50 | 47 | 46 | 44 | 39 | 76 | 71 | 64 | 57 | 54 | 52 | 50 | 44 |
50 | 64 | 63 | 55 | 49 | 45 | 42 | 40 | 32 | 75 | 70 | 61 | 54 | 50 | 46 | 43 | 35 |
20 | 62 | 61 | 54 | 48 | 43 | 37 | 34 | 24 | 74 | 68 | 58 | 51 | 46 | 39 | 36 | 26 |
Średnia prędkość ok. 12 m/s, przepływ 1000 l/s | Średnia prędkość ok. 15 m/s, przepływ 1200 l/s | |||||||||||||||
500 | 89 | 85 | 77 | 69 | 68 | 67 | 69 | 65 | 92 | 88 | 80 | 72 | 71 | 70 | 72 | 68 |
200 | 86 | 79 | 72 | 65 | 63 | 62 | 63 | 58 | 88 | 83 | 75 | 68 | 66 | 65 | 64 | 59 |
100 | 84 | 77 | 69 | 62 | 60 | 58 | 57 | 53 | 87 | 80 | 72 | 65 | 63 | 61 | 59 | 55 |
50 | 82 | 74 | 66 | 59 | 55 | 52 | 49 | 46 | 85 | 77 | 69 | 62 | 59 | 55 | 52 | 48 |
20 | 80 | 71 | 63 | 56 | 48 | 44 | 39 | 38 | 82 | 74 | 66 | 60 | 54 | 47 | 46 | 40 |
ød1 = 400 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 130 l/s | Średnia prędkość ok. 3 m/s, przepływ 400 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 79 | 73 | 67 | 62 | 57 | 60 | 59 | 58 |
200 | - | - | - | - | - | - | - | - | 67 | 62 | 56 | 50 | 48 | 48 | 48 | 45 |
100 | - | - | - | - | - | - | - | - | 61 | 56 | 49 | 44 | 42 | 39 | 39 | 34 |
50 | 42 | 37 | 31 | 29 | 28 | 27 | 25 | 20 | 57 | 52 | 44 | 39 | 37 | 35 | 34 | 26 |
20 | 40 | 34 | 27 | 25 | 24 | 23 | 21 | 11 | 55 | 50 | 40 | 35 | 34 | 32 | 30 | 20 |
Średnia prędkość ok. 6 m/s, przepływ 800 l/s | Średnia prędkość ok. 9 m/s, przepływ 1200 l/s | |||||||||||||||
500 | 82 | 75 | 68 | 65 | 59 | 62 | 61 | 60 | 88 | 81 | 74 | 70 | 63 | 66 | 65 | 64 |
200 | 74 | 68 | 62 | 56 | 53 | 52 | 52 | 49 | 83 | 76 | 68 | 61 | 60 | 59 | 58 | 54 |
100 | 72 | 67 | 58 | 53 | 49 | 47 | 46 | 40 | 82 | 75 | 67 | 60 | 58 | 55 | 53 | 47 |
50 | 71 | 66 | 56 | 50 | 47 | 44 | 44 | 33 | 80 | 73 | 65 | 58 | 56 | 51 | 47 | 39 |
20 | 70 | 65 | 54 | 47 | 44 | 40 | 38 | 28 | 77 | 70 | 63 | 55 | 53 | 47 | 42 | 30 |
Średnia prędkość ok. 12 m/s, przepływ 1500 l/s | Średnia prędkość ok. 15 m/s, przepływ 1900 l/s | |||||||||||||||
500 | 95 | 87 | 79 | 75 | 69 | 71 | 70 | 69 | 98 | 90 | 82 | 78 | 73 | 74 | 73 | 72 |
200 | 89 | 82 | 75 | 69 | 67 | 64 | 63 | 60 | 92 | 84 | 77 | 70 | 69 | 67 | 65 | 63 |
100 | 86 | 80 | 72 | 66 | 63 | 61 | 58 | 55 | 89 | 82 | 74 | 68 | 66 | 64 | 61 | 58 |
50 | 83 | 77 | 68 | 63 | 58 | 56 | 52 | 48 | 86 | 80 | 71 | 66 | 62 | 59 | 55 | 51 |
20 | 80 | 74 | 64 | 60 | 54 | 50 | 45 | 40 | 83 | 78 | 68 | 64 | 58 | 51 | 47 | 42 |
ød1 = 500 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 200 l/s | Średnia prędkość ok. 3 m/s, przepływ 600 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 84 | 80 | 73 | 69 | 66 | 64 | 63 | 62 |
200 | - | - | - | - | - | - | - | - | 78 | 72 | 65 | 62 | 59 | 55 | 55 | 49 |
100 | - | - | - | - | - | - | - | - | 71 | 66 | 59 | 54 | 50 | 46 | 45 | 40 |
50 | 46 | 40 | 36 | 33 | 32 | 29 | 29 | 25 | 59 | 52 | 47 | 44 | 42 | 38 | 38 | 31 |
20 | 41 | 33 | 29 | 27 | 26 | 19 | 18 | 20 | 56 | 47 | 42 | 40 | 38 | 32 | 30 | 26 |
Średnia prędkość ok. 6 m/s, przepływ 1200 l/s | Średnia prędkość ok. 9 m/s, przepływ 1800 l/s | |||||||||||||||
500 | 85 | 78 | 71 | 65 | 64 | 63 | 62 | 61 | 91 | 84 | 76 | 68 | 67 | 68 | 68 | 67 |
200 | 77 | 70 | 64 | 58 | 56 | 55 | 54 | 51 | 85 | 78 | 72 | 65 | 63 | 61 | 60 | 57 |
100 | 72 | 66 | 60 | 55 | 53 | 51 | 49 | 43 | 82 | 74 | 69 | 62 | 59 | 57 | 55 | 50 |
50 | 71 | 63 | 57 | 54 | 51 | 46 | 46 | 37 | 79 | 71 | 66 | 59 | 55 | 52 | 48 | 43 |
20 | 70 | 60 | 54 | 52 | 49 | 44 | 40 | 32 | 76 | 67 | 63 | 56 | 50 | 47 | 41 | 36 |
Średnia prędkość ok. 12 m/s, przepływ 2400 l/s | Średnia prędkość ok. 15 m/s, przepływ 3000 l/s | |||||||||||||||
500 | 96 | 88 | 80 | 72 | 70 | 73 | 72 | 71 | 102 | 94 | 85 | 78 | 75 | 77 | 77 | 76 |
200 | 81 | 84 | 76 | 70 | 66 | 66 | 65 | 61 | 96 | 89 | 80 | 72 | 68 | 68 | 68 | 67 |
100 | 88 | 75 | 70 | 63 | 60 | 58 | 56 | 52 | 93 | 85 | 76 | 69 | 65 | 63 | 61 | 58 |
50 | 85 | 72 | 67 | 60 | 56 | 53 | 48 | 44 | 90 | 80 | 72 | 65 | 62 | 57 | 53 | 49 |
20 | 82 | 69 | 64 | 57 | 52 | 48 | 43 | 37 | 87 | 75 | 67 | 61 | 58 | 54 | 46 | 40 |
ød1 = 630 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 300 l/s | Średnia prędkość ok. 3 m/s, przepływ 900 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 88 | 80 | 73 | 69 | 66 | 64 | 63 | 62 |
200 | - | - | - | - | - | - | - | - | 78 | 72 | 65 | 62 | 59 | 55 | 55 | 49 |
100 | - | - | - | - | - | - | - | - | 71 | 66 | 59 | 54 | 50 | 46 | 45 | 40 |
50 | 54 | 49 | 45 | 39 | 34 | 36 | 30 | 26 | 66 | 58 | 53 | 48 | 43 | 40 | 39 | 30 |
20 | 45 | 35 | 38 | 30 | 29 | 29 | 26 | 20 | 61 | 50 | 47 | 43 | 38 | 36 | 33 | 25 |
Średnia prędkość ok. 6 m/s, przepływ 1800 l/s | Średnia prędkość ok. 9 m/s, przepływ 2800 l/s | |||||||||||||||
500 | 90 | 83 | 75 | 71 | 68 | 67 | 65 | 64 | 96 | 88 | 80 | 76 | 72 | 72 | 70 | 68 |
200 | 80 | 74 | 67 | 64 | 60 | 57 | 57 | 50 | 90 | 83 | 76 | 71 | 67 | 63 | 63 | 56 |
100 | 78 | 71 | 66 | 59 | 56 | 49 | 48 | 44 | 89 | 82 | 75 | 68 | 63 | 58 | 55 | 50 |
50 | 77 | 68 | 62 | 57 | 51 | 45 | 47 | 36 | 87 | 80 | 72 | 65 | 58 | 52 | 48 | 42 |
20 | 76 | 65 | 57 | 55 | 46 | 42 | 39 | 30 | 84 | 77 | 68 | 61 | 52 | 45 | 42 | 33 |
Średnia prędkość ok. 12 m/s, przepływ 3700 l/s | Średnia prędkość ok. 15 m/s, przepływ 4900 l/s | |||||||||||||||
500 | 103 | 95 | 86 | 82 | 77 | 77 | 76 | 73 | 107 | 98 | 90 | 85 | 81 | 81 | 80 | 76 |
200 | 98 | 90 | 82 | 78 | 74 | 70 | 70 | 62 | 103 | 95 | 87 | 82 | 78 | 76 | 73 | 66 |
100 | 95 | 88 | 79 | 74 | 70 | 65 | 63 | 57 | 100 | 92 | 84 | 79 | 75 | 71 | 67 | 62 |
50 | 92 | 84 | 75 | 69 | 65 | 60 | 56 | 51 | 97 | 89 | 80 | 74 | 70 | 65 | 60 | 56 |
20 | 89 | 82 | 70 | 63 | 59 | 55 | 49 | 43 | 94 | 86 | 75 | 68 | 64 | 58 | 52 | 48 |
ød1 = 800 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 500 l/s | Średnia prędkość ok. 3 m/s, przepływ 1500 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
200 | - | - | - | - | - | - | - | - | 58 | 52 | 49 | 49 | 50 | 49 | 45 | 37 |
100 | - | - | - | - | - | - | - | - | 55 | 48 | 45 | 44 | 44 | 40 | 35 | 29 |
50 | - | - | - | - | - | - | - | - | 52 | 44 | 40 | 38 | 35 | 31 | 26 | 20 |
20 | 31 | 33 | 27 | 22 | 21 | 11 | 12 | 1 | 44 | 36 | 32 | 28 | 25 | 17 | 13 | 2 |
Średnia prędkość ok. 6 m/s, przepływ 3000 l/s | Średnia prędkość ok. 9 m/s, przepływ 4500 l/s | |||||||||||||||
500 | 72 | 65 | 62 | 63 | 62 | 62 | 61 | 56 | 78 | 70 | 66 | 66 | 65 | 64 | 63 | 58 |
200 | 67 | 60 | 56 | 55 | 53 | 52 | 49 | 43 | 72 | 64 | 60 | 59 | 57 | 55 | 52 | 46 |
100 | 63 | 55 | 51 | 49 | 47 | 44 | 40 | 34 | 68 | 59 | 55 | 53 | 51 | 48 | 44 | 37 |
50 | 60 | 50 | 46 | 44 | 41 | 37 | 33 | 25 | 66 | 55 | 51 | 48 | 45 | 42 | 37 | 30 |
20 | 56 | 40 | 37 | 34 | 29 | 23 | 14 | 9 | 61 | 46 | 43 | 39 | 35 | 32 | 25 | 18 |
Średnia prędkość ok. 12 m/s, przepływ 6000 l/s | Średnia prędkość ok. 15 m/s, przepływ 7500 l/s | |||||||||||||||
500 | 83 | 73 | 69 | 69 | 68 | 66 | 65 | 60 | 84 | 75 | 71 | 70 | 69 | 67 | 66 | 61 |
200 | 77 | 67 | 63 | 62 | 60 | 58 | 55 | 49 | 80 | 70 | 66 | 65 | 63 | 61 | 58 | 52 |
100 | 73 | 63 | 59 | 57 | 55 | 52 | 48 | 42 | 77 | 67 | 62 | 60 | 57 | 55 | 51 | 45 |
50 | 71 | 60 | 55 | 52 | 49 | 47 | 41 | 35 | 76 | 65 | 61 | 58 | 54 | 52 | 47 | 40 |
20 | 69 | 58 | 53 | 50 | 47 | 41 | 37 | 29 | 74 | 63 | 59 | 56 | 52 | 48 | 43 | 36 |
ød1 = 1000 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Średnia prędkość ok. 1 m/s, przepływ 800 l/s | Średnia prędkość ok. 3 m/s, przepływ 2400 l/s | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | - | - | - | - | - | - | - | - | 68 | 62 | 58 | 58 | 57 | 57 | 56 | 53 |
200 | - | - | - | - | - | - | - | - | 64 | 56 | 53 | 52 | 52 | 51 | 48 | 38 |
100 | - | - | - | - | - | - | - | - | 60 | 52 | 46 | 45 | 44 | 41 | 37 | 28 |
50 | 50 | 40 | 32 | 34 | 31 | 26 | 21 | 10 | 56 | 47 | 40 | 39 | 36 | 31 | 27 | 15 |
20 | 47 | 22 | 27 | 29 | 19 | 6 | 2 | 1 | 50 | 34 | 33 | 32 | 25 | 17 | 7 | 2 |
Średnia prędkość ok. 6 m/s, przepływ 4750 l/s | Średnia prędkość ok. 9 m/s, przepływ 7100 l/s | |||||||||||||||
500 | 72 | 65 | 62 | 63 | 62 | 62 | 61 | 56 | 81 | 74 | 69 | 69 | 67 | 65 | 64 | 58 |
200 | 72 | 64 | 58 | 56 | 54 | 52 | 50 | 42 | 76 | 69 | 63 | 60 | 57 | 55 | 53 | 45 |
100 | 67 | 58 | 53 | 48 | 47 | 44 | 40 | 32 | 72 | 64 | 58 | 55 | 52 | 49 | 47 | 39 |
50 | 62 | 54 | 48 | 44 | 42 | 37 | 33 | 25 | 68 | 60 | 54 | 52 | 48 | 45 | 43 | 36 |
20 | 53 | 45 | 39 | 35 | 32 | 28 | 22 | 14 | 61 | 53 | 48 | 46 | 42 | 39 | 37 | 31 |
Średnia prędkość ok. 12 m/s, przepływ 9450 l/s | Średnia prędkość ok. 15 m/s, przepływ 11800 l/s | |||||||||||||||
500 | 85 | 77 | 71 | 70 | 68 | 67 | 65 | 60 | 86 | 79 | 72 | 71 | 69 | 68 | 66 | 61 |
200 | 80 | 71 | 65 | 64 | 61 | 58 | 57 | 50 | 83 | 74 | 68 | 67 | 64 | 61 | 60 | 55 |
100 | 76 | 67 | 61 | 59 | 56 | 54 | 52 | 46 | 80 | 72 | 65 | 63 | 60 | 59 | 57 | 53 |
50 | 73 | 65 | 59 | 58 | 54 | 52 | 50 | 45 | 78 | 70 | 63 | 62 | 59 | 58 | 56 | 52 |
20 | 70 | 62 | 56 | 55 | 51 | 49 | 47 | 42 | 74 | 67 | 60 | 59 | 56 | 55 | 53 | 48 |
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 163 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 177 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 119 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 110
Broszury i ulotki:
Certyfikaty i atesty:
aktualizacja: 2024-06-20 | typ: PDF | rozmiar: 2,90 MB | pobrano: 26209 Certyfikat ISO 9001:2015 dla Lindab
aktualizacja: 2023-04-07 | typ: PDF | rozmiar: 591 kB | pobrano: 22942
