Przepustnica jednopłaszczyznowa okrągła DS(E)/DSL
Przepustnica jednopłaszczyznowa okrągła...

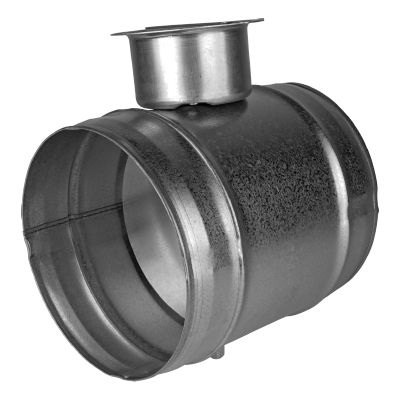

Przepustnica jednopłaszczyznowa okrągła DS(E)/DSL


Materiał:
- stal ocynkowana,

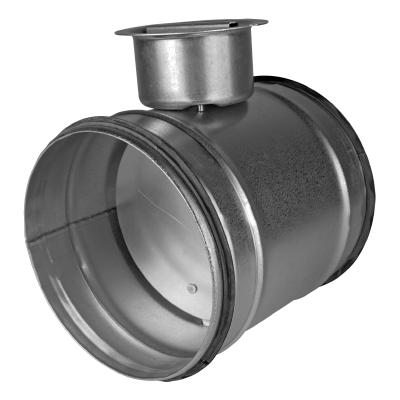

- uszczelka gumowa EPDM (DSL).
Charakterystyka produktu:
- łączenie (zgrzew liniowy),
- możliwość wykonania z różnymi mechanizmami (również z uszczelką), np.: DSB(E)/DSBL - wersja pod siłownik,
- wykonanie z krawędzią "safe edge" (DS/DSB) lub ostrą (DSE/DSBE).
Od średnicy 500 mm rekomendujemy wykorzystanie przejściówki na kanały okrągłe.
DS / DSB:
øD [mm] |
DS - z mechanizmem SPIRO | DSB - pod siłownik | ||||
L [mm] |
H [mm] |
Opakowanie [szt./opak.] |
L [mm] |
H [mm] |
||
80 | 100 | 38 | 60 | P6 | 100 | 38 |
100 | 100 | 38 | 40 | P6 | 100 | 38 |
125 | 100 | 38 | 27 | P6 | 100 | 38 |
140 | 100 | 38 | 100 | 38 | ||
150 | 100 | 38 | 30 | P4 | 100 | 38 |
160 | 100 | 38 | 24 | P4 | 100 | 38 |
180 | 100 | 38 | 20 | P4 | 100 | 38 |
200 | 100 | 38 | 36 | P2 | 100 | 38 |
224 | 100 | 38 | 30 | P2 | 100 | 38 |
250 | 100 | 57 | 100 | 57 | ||
280 | 100 | 57 | 35 | P1 | 100 | 57 |
300 | 100 | 57 | 35 | P1 | 100 | 57 |
315 | 100 | 57 | 100 | 57 | ||
355 | 100 | 57 | 30 | P1 | 100 | 57 |
DSE / DSBE:
øD [mm] |
DSE - z mechanizmem SPIRO | DSBE - pod siłownik | ||||
L [mm] |
H [mm] |
Opakowanie [szt./opak.] |
L [mm] |
H [mm] |
||
400 | 120 | 50 | 15 | P1 | 120 | 50 |
450 | 120 | 50 | 120 | 50 | ||
500 | 120 | 50 | 120 | 50 | ||
560 | 120 | 60 | 120 | 60 | ||
600 | 120 | 60 | 120 | 60 | ||
630 | 120 | 60 | 120 | 60 | ||
710 | 120 | 60 | 120 | 60 | ||
800 | 120 | 65 | 120 | 65 |
DSL / DSBL:
øD [mm] |
DSL - z mechanizmem SPIRO | DSBL - pod siłownik | ||||
L [mm] |
H [mm] |
Opakowanie [szt./opak.] |
L [mm] |
H [mm] |
||
80 | 100 | 38 | 60 | P6 | 100 | 38 |
100 | 100 | 38 | 40 | P6 | 100 | 38 |
125 | 100 | 38 | 27 | P6 | 100 | 38 |
140 | 100 | 38 | 100 | 38 | ||
150 | 100 | 38 | 30 | P4 | 100 | 38 |
160 | 100 | 38 | 24 | P4 | 100 | 38 |
180 | 100 | 38 | 20 | P4 | 100 | 38 |
200 | 100 | 38 | 36 | P2 | 100 | 38 |
224 | 100 | 38 | 100 | 38 | ||
250 | 100 | 57 | 100 | 57 | ||
280 | 100 | 57 | 100 | 57 | ||
300 | 100 | 57 | 35 | P1 | 100 | 57 |
315 | 100 | 57 | 100 | 57 | ||
355 | 100 | 57 | 30 | P1 | 100 | 57 |
400 | 120 | 50 | 15 | P1 | 120 | 50 |
450 | 120 | 50 | 10 | P1 | 120 | 50 |
500 | 120 | 50 | 120 | 50 | ||
560 | 120 | 60 | 120 | 60 | ||
600 | 120 | 60 | 120 | 60 | ||
630 | 120 | 60 | 120 | 60 | ||
710 | 120 | 60 | 120 | 60 | ||
800 | 120 | 65 | 120 | 65 |

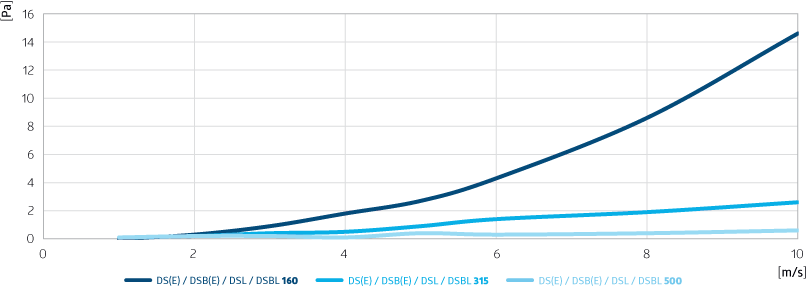

Tolerancja wymiarów liniowych: L ±5 mm; pozostałe ±2 mm.
