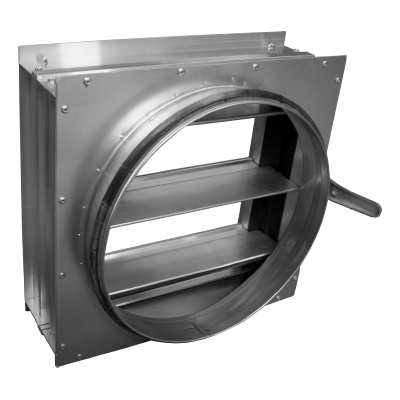

Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI

Przepustnica wielopłaszczyznowa z przyłączem...

Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI

Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI
Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI
  • Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI
  • Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI
  • Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI
  • Przepustnice standardowe > Przepustnica wielopłaszczyznowa z przyłączem okrągłym DSL‑PW / DSL‑PW-SI
Produkt marki Direct Vent

Materiał:

  • aluminium (obudowa + żaluzja);
  • tworzywo PA (kółka napędowe);
  • guma (uszczelki);
  • stal ocynkowana (blachy osłonowe).

Charakterystyka produktu:

  • rekomendowana dla przepustnic o średnicy ≥ 500 mm;
  • mechanizm napędowy całkowicie ukryty w profilu bocznym;
  • zakres temp. pracy: od -20 do +80°C.

Wykonanie:

  • z napędem ręcznym lub pod siłownik.

Oznaczenia:

  • DSL-PW  - przepustnica wielopłaszczyznowa z mechanizmem ręcznym zakończona przyłączem okrągłym;
  • DSL-PW-SI - przepustnica wielopłaszczyznowa pod siłownik (sworzeń 12x12mm) zakończona przyłączem okrągłym.
øD [mm] A [mm] B [mm]
500 560 552
560 620 600
630 690 670
710 770 750
800 860 852
900 960 952
1000 1060 1052
1250 1310 1290
Tolerancja wymiarów liniowych: ±2 mm.
