Przepustnica typu IRIS EKO-SI

Opis Wymiary Dane techniczne Pliki do pobrania

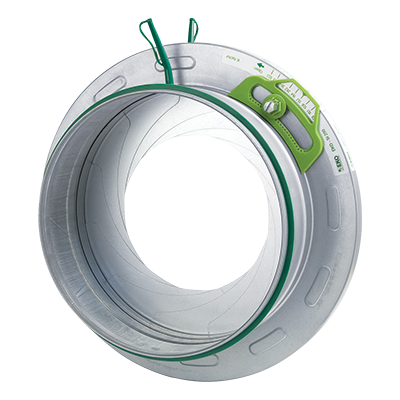

Przepustnica typu IRIS do regulacji i pomiaru przepływu powietrza, przeznaczona do dokładnego i szybkiego pomiaru oraz regulacji przepływu powietrza.

Główne cechy:

wymiary od ø80 do ø800 mm;
klasa szczelności C;
możliwość całkowitego otwarcia w celu czyszczenia kanału;
skala regulacyjna i króćce pomiarowe;
niski poziom hałasu;
łatwa regulacja.

Konstrukcja

EKO-SI to przepustnica przeznaczona do dokładnego i szybkiego pomiaru oraz regulacji przepływu powietrza. Przepustnica EKO-SI składa się z płyt regulacyjnych, nakrętki regulacyjnej, skali regulacyjnej, króćców pomiarowych oraz korpusu. Króćce przyłączeniowe są wyposażone w uszczelkę gumową, a przepustnica posiada klasę szczelności C. Przepustnicę EKO-SI można całkowicie otworzyć w celu czyszczenia kanału. W celu zapewnienia większego bezpieczeństwa podczas nastawiania, nakrętka regulacyjna została wykonana z metalu.

Materiał

Korpus oraz płyty regulacyjne są wykonane ze stali ocynkowanej i wyposażone w uszczelkę gumową.

EKO-SI	øA [mm]	B [mm]	øC [mm]
80	78	117	145
100	98	125	165
125	123	135	188
160	158	140	231
200	198	147	284
250	248	182	335
315	313	182	409
400	398	225	526
500	498	225	655
630	628	225	815
800	798	270	1015

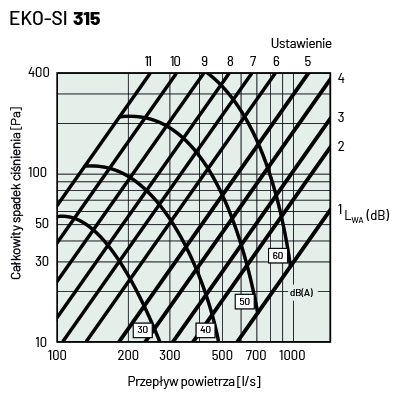

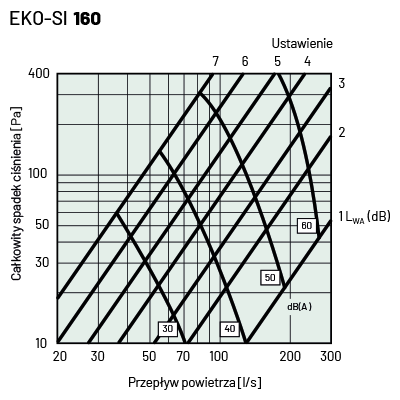

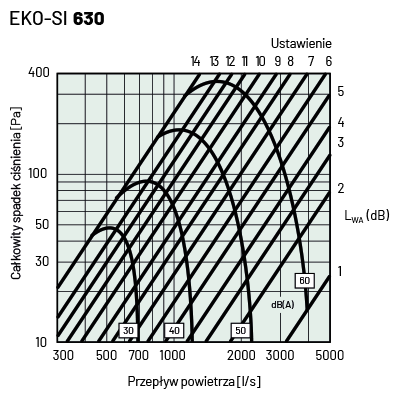

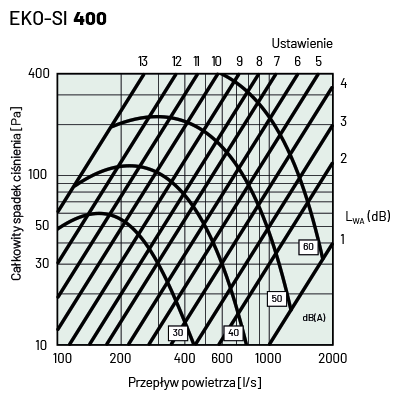

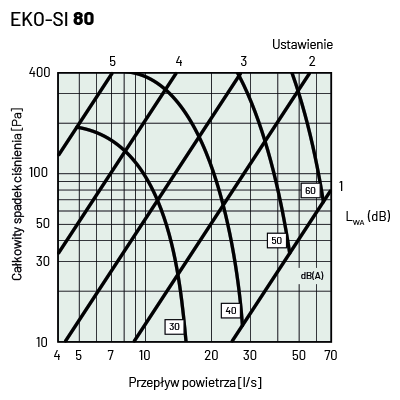

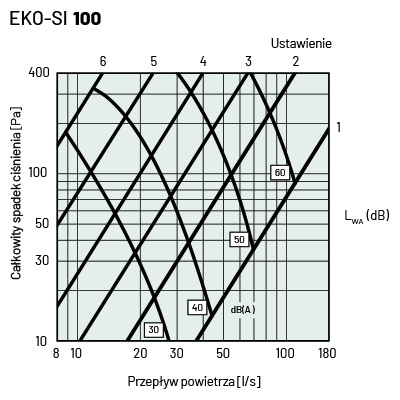

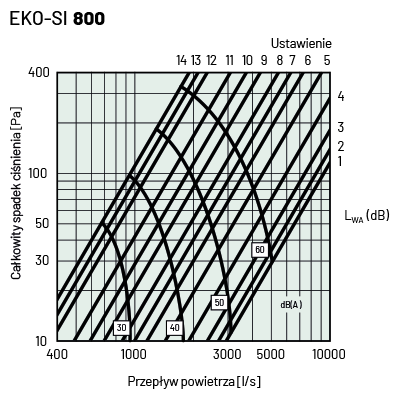

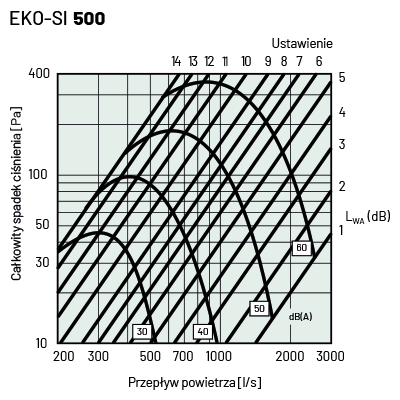

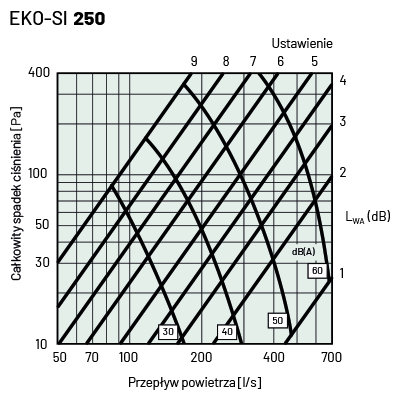

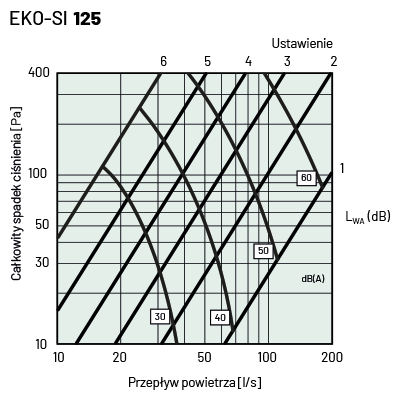

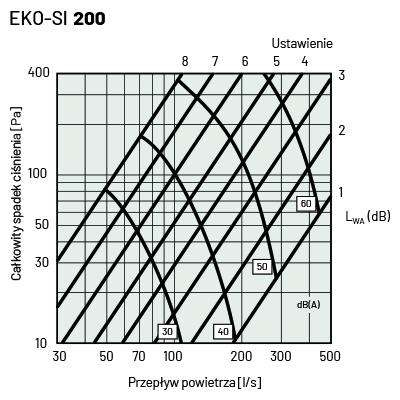

Wykresy wymiarowania:

Wykresy zawierają informacje o przepływie powietrza, mocy akustycznej i całkowitym spadku ciśnienia dla przepustnicy przy różnych ustawieniach. Informacje na temat skali regulacyjnej i pomiaru ciśnienia znajdują się w rozdziale dotyczącym montażu i konserwacji.

Pomiary oraz wyznaczenie poziomu mocy akustycznej, ciśnienia i przepływu zostały wykonane zgodnie z normami ISO 5135 oraz ISO 3741, a przeprowadzono je w SP Swedish Technical Research Institute. Wykresy dla poszczególnych wymiarów przedstawiają całkowity wygenerowany poziom mocy akustycznej w kanale za przepustnicą iris L_WA(dB) w funkcji spadku ciśnienia i przepływu powietrza.

Poziom mocy akustycznej

Wykresy dla różnych rozmiarów przedstawiają całkowity poziom mocy akustycznej LWA (dB) w zależności od natężenia przepływu powietrza i spadku ciśnienia na przepustnicy.

Po skorygowaniu L_WA o współczynnik korekcyjny uzyskuje się poziomy mocy akustycznej dla każdego pasma oktawowego. L_WAOK = L_WA + K_OK.

Korekta liniowych wartości dB w paśmie oktawowym Kok

	63	125	250	500	1000	2000	4000	8000
80	+7	+6	+5	-3	-10	-16	-20	-22
100	+7	+7	+5	-3	-10	-16	-20	-22
125	+8	+8	+5	-3	-10	-15	-20	-23
160	+9	+9	+4	-3	-10	-14	-21	-23
200	+11	+9	+4	-3	-9	-14	-21	-22
250	+12	+9	+3	-3	-8	-14	-21	-21
315	+13	+9	+2	-3	-7	-13	-19	-20
400	+13	+8	+2	-4	-6	-12	-18	-19
500	+13	+8	+2	-3	-7	-12	-16	-18
630	+13	+7	+2	-2	-8	-12	-15	-18
800	+14	+8	+2	-2	-8	-12	-15	-18
Tolerancja (±)	6	5	3	2	2	2	2	4

Tolerancja (±) = rozszerzona niepewność pomiaru określona przez SP.

Montaż, instalacja i konserwacja

Warianty przepływu powietrza podczas montażu

Wymaganą odległość bezpieczną przedstawiono na ilustracjach. W przypadku pomiaru bez zakłóceń uzyskuje się dokładność pomiaru na poziomie ± 5%.

Dokładność pomiaru przy określonej odległości bezpiecznej wynosi ± 10%. Klasa szczelności C (EN 1751).

Konserwacja

Podczas czyszczenia kanału należy zanotować położenie przepustnicy przed jej całkowitym otwarciem. Po zakończeniu czyszczenia należy przywrócić ustawienie przepustnicy.

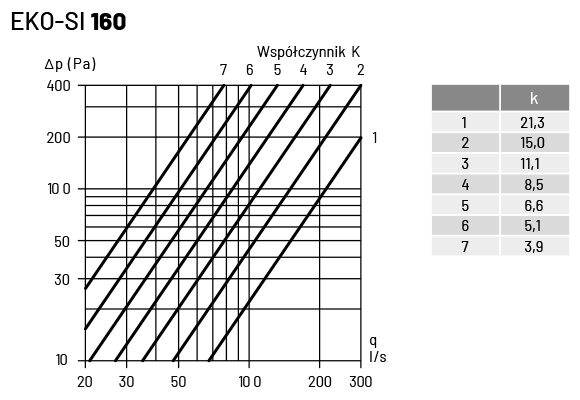

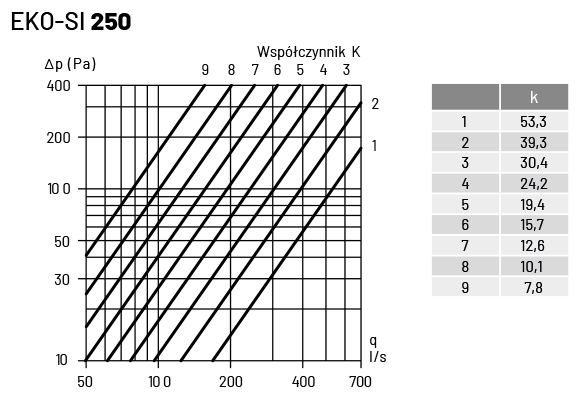

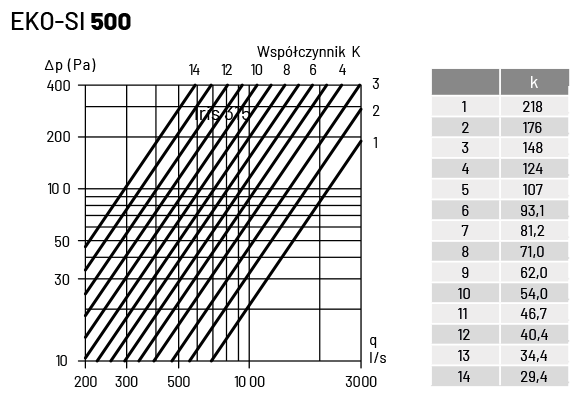

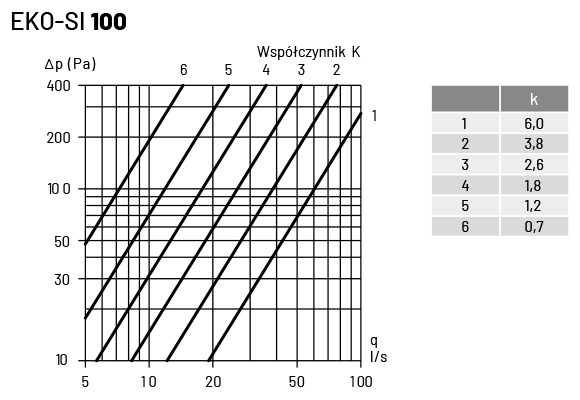

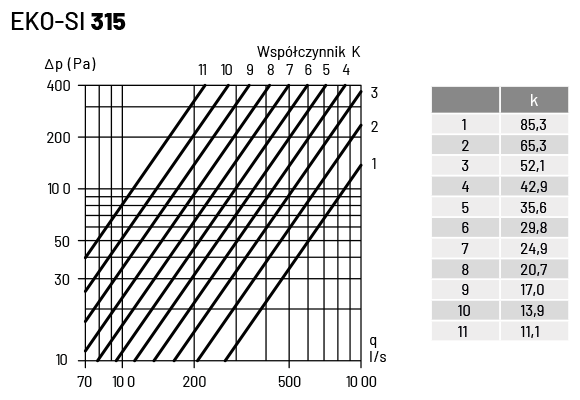

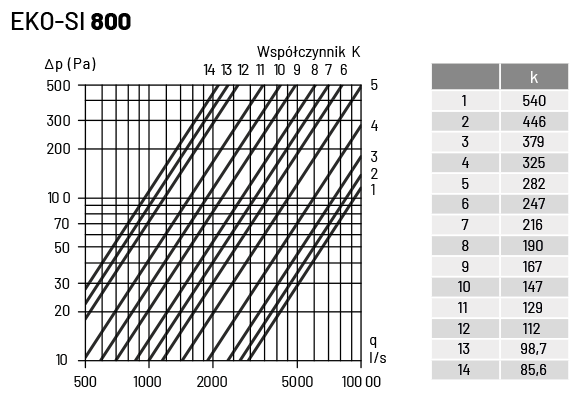

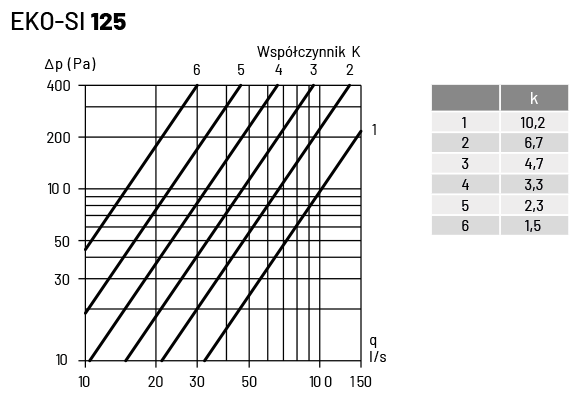

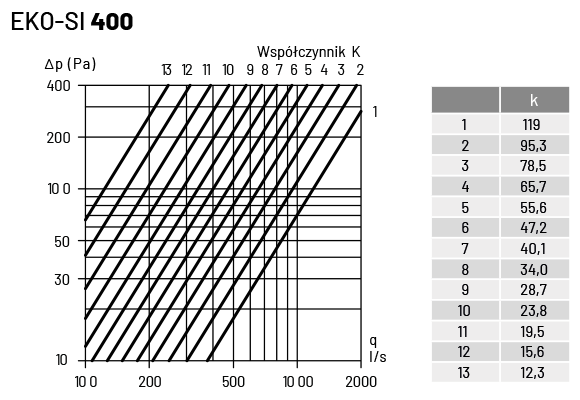

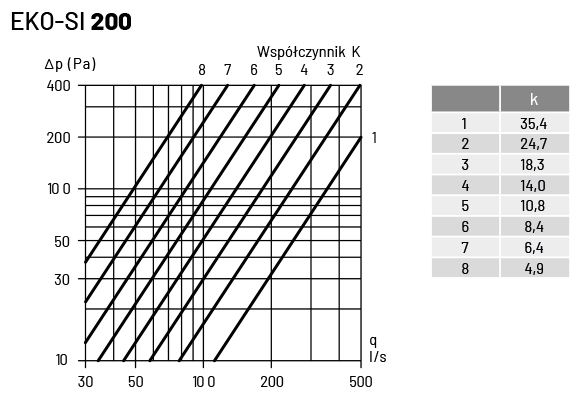

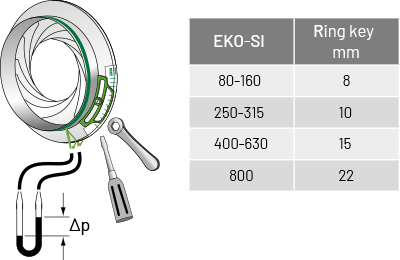

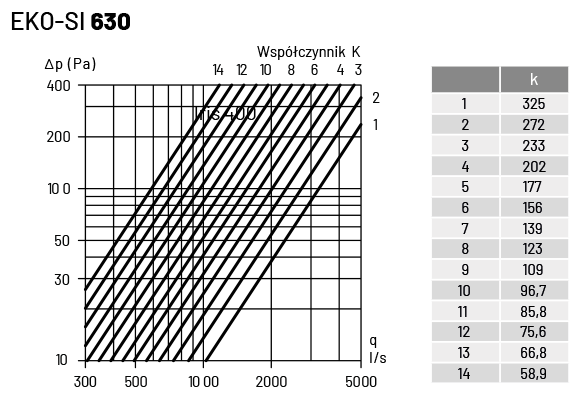

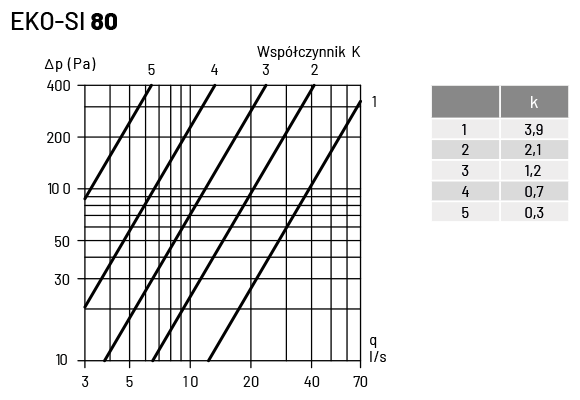

Regulacja i pomiar przepływu powietrza
