RIS 700 P EKO 3.0

RIS 700 P EKO 3.0

Salda RIS > RIS 700 P EKO 3.0
Produkt marki Salda

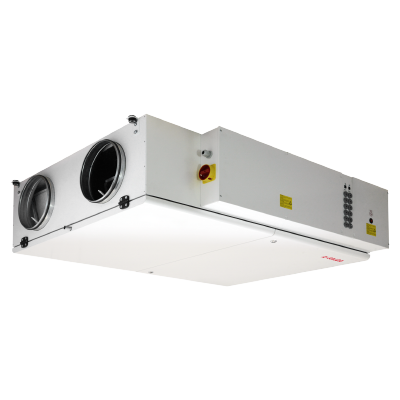

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • bardzo mała wysokość,
  • oszczędność energii i niski poziom hałasu - wentylatory EC zgodne z dyrektywą ErP 2009/125/WE,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • wydajne filtry F7/M5,
  • przeznaczone do montażu pod sufitem, wyłącznie wewnątrz pomieszczeń,
  • zintegrowany system sterowania Plug&Play,
  • łatwo demontowana nagrzewnica,

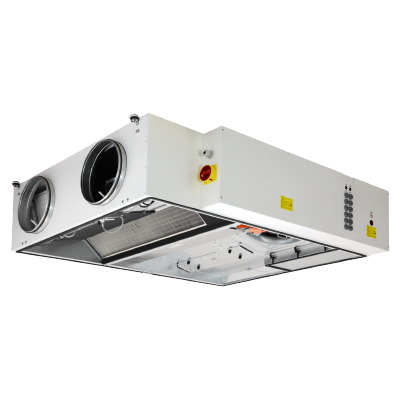

  • dostęp do elementów wewnętrznych przez drzwi na zawiasach z zamkami,
  • szybki i łatwy dostęp do automatyki centrali,
  • taca ociekowa ze stali nierdzewnej,
  • wyposażona we wsporniki montażowe z gumowymi podkładkami antywibracyjnymi,
  • łatwy i szybki montaż.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 700 m³/h / 89 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: od 1,2 do 4,5 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,17 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: do 90%,
  • maksymalne zużycie energii: od 1,54 kW / 8,34 A do 4,84 kW / 9,34 A,
  • waga netto: 75-77 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 700 m³/h / 89 Pa,
  • opcjonalna nagrzewnica wodna: AVS 250,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,17 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: do 90%,
  • maksymalne zużycie energii: 0,34 kW / 2,84 A,
  • waga netto: 72 kg.

Wersje z nagrzewnicą elektryczną:

RIS 700 PE 1.2 EKO 3.0 3.0 EKO 3.0 4.5 EKO 3.0
Wydajność / spręż [m³/h] / [Pa] 700 / 89 700 / 89 700 / 89
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230 ~1, 230 ~1, 230
Nagrzewnica elektryczna | moc [kW] 1,2 3,0 4,5
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230 ~1, 230 ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,17 / 1,40 0,17 / 1,40 0,17 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230 3230 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,17 / 1,40 0,17 / 1,40 0,17 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230 3230 3230
Sprawność cieplna do 90% do 90% do 90%
Maksymalne zużycie energii [kW] / [A] 1,54 / 8,34 3,34 / 15,84 4,84 / 9,34
Płyta sterująca PRV V2 PRV V2 PRV V2
Klasa filtra nawiewnego F7 F7 F7
Klasa filtra wywiewnego M5 M5 M5
Izolacja cieplna [mm] 30 30 30
Kolor (RAL) 9016 (biały) 9016 (biały) 9016 (biały)
Waga netto [kg] 75 76 77
Eksploatacja w pomieszczeniu w pomieszczeniu w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -2 / +40 -2 / +40 -2 / +40
Stopień ochrony obudowy IP-34 IP-34 IP-34
Zgodność z ERP 2018 2018 2018

Wersja z nagrzewnicą wodną:

RIS 700 PW EKO 3.0
Wydajność / spręż [m³/h] / [Pa] 700 / 89
Nagrzewnica wodna (opcja) AVS 250
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,17 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,17 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230
Sprawność cieplna do 90%
Maksymalne zużycie energii [kW] / [A] 0,34 / 2,84
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 72
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -2 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018

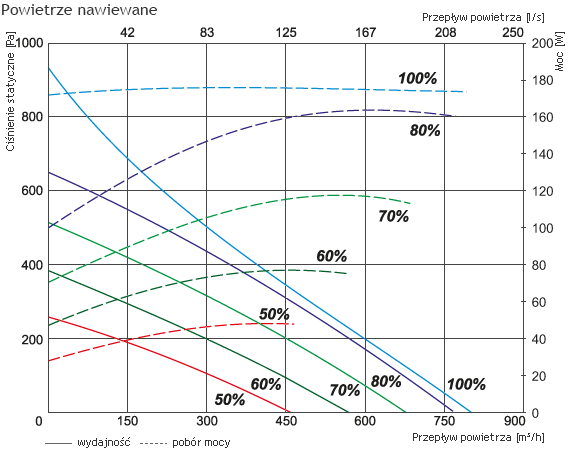

Wydajność/spręż - wartości mierzone w punkcie pracy.

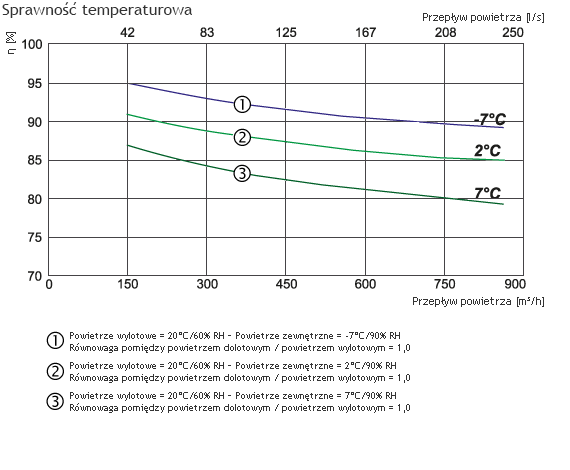

Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

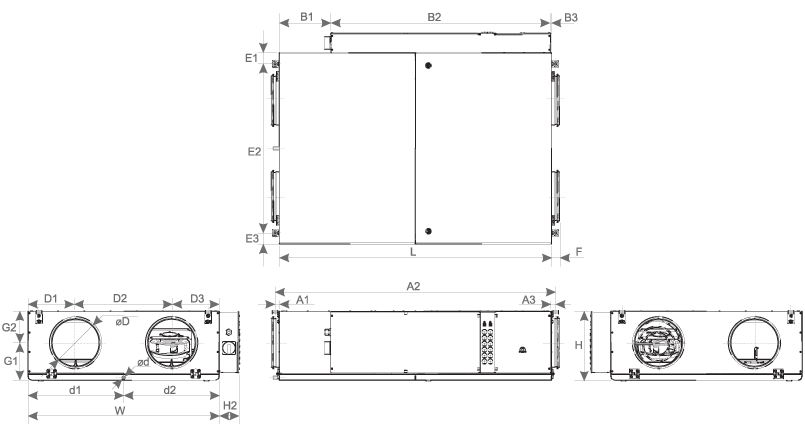

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
H2
[mm]
F
[mm]
ød
[mm]
A1
[mm]
A2
[mm]
A3
[mm]
E1
[mm]
E2
[mm]
1380 970 350 250 99 41 16 21 1422 21 57 856
E3
[mm]
B1
[mm]
B2
[mm]
B3
[mm]
d1
[mm]
d2
[mm]
D1
[mm]
D2
[mm]
D3
[mm]
G1
[mm]
G2
[mm]
57 262 1113 5 485 485 242 486 242 190 160

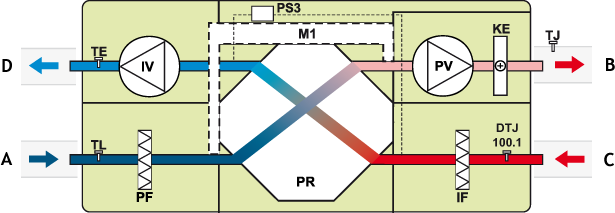

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
PS3 - zabezpieczenie FROST wymiennika ciepła

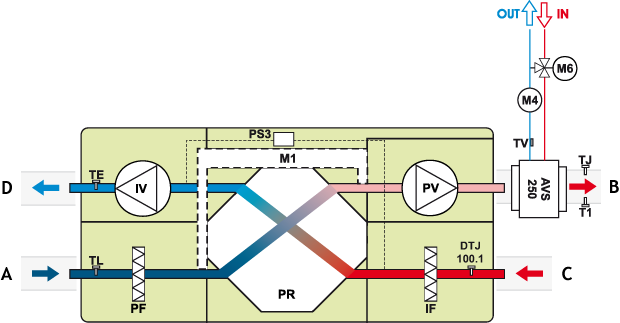

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PS3 - zabezpieczenie FROST wymiennika ciepła
