RIS 2500 P EKO 3.0

Opis Dane techniczne Wymiary Schemat funkcyjny Pliki do pobrania

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

bardzo mała wysokość,
oszczędność energii i niski poziom hałasu - wentylatory EC zgodne z dyrektywą ErP 2009/125/WE,
sprawność wymiennika ciepła: do 90%,
zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
wydajne filtry F7/M5,
przeznaczone do montażu pod sufitem, wyłącznie wewnątrz pomieszczeń,
zintegrowany system sterowania Plug&Play,
łatwo demontowana nagrzewnica,
dostęp do elementów wewnętrznych przez drzwi na zawiasach z zamkami,
szybki i łatwy dostęp do automatyki centrali,
taca ociekowa ze stali nierdzewnej,
wyposażona we wsporniki montażowe z gumowymi podkładkami antywibracyjnymi,
łatwy i szybki montaż.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

wydajność / spręż: 2500 m³/h / 70 Pa,
napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
moc nagrzewnicy: od 4,5 do 18,0 kW,
napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
moc / prąd wentylatora (wywiew): 0,72 kW / 3,10 A,
prędkość wentylatora: 2800 min^-1,
sprawność cieplna: do 90%,
maksymalne zużycie energii: od 5,93 kW / 12,70 A do 19,43 kW / 32,20 A,
waga netto: 303 kg.

Wersja z nagrzewnicą wodną:

wydajność / spręż: 2500 m³/h / 70 Pa,
opcjonalna nagrzewnica wodna: SVS 700×400,
napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
moc / prąd wentylatora (wywiew): 0,72 kW / 3,10 A,
prędkość wentylatora: 2800 min^-1,
sprawność cieplna: do 90%,
maksymalne zużycie energii: 1,43 kW / 6,20 A,
waga netto: 303 kg.

Wersje z nagrzewnicą elektryczną:

RIS 2500 PE		4.5 EKO 3.0	9.0 EKO 3.0	18.0 EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	2500 / 70	2500 / 70	2500 / 70
Nagrzewnica elektryczna \| faza, napięcie	[50Hz / V]	~3, 400	~3, 400	~3, 400
Nagrzewnica elektryczna \| moc	[kW]	4,5	9,0	18,0
Wentylatory EC \| faza i napięcie	[50Hz / V]	~1, 230	~1, 230	~1, 230
Wentylatory EC \| wywiew \| moc / prąd	[kW] / [A]	0,72 / 3,10	0,72 / 3,10	0,72 / 3,10
Wentylatory EC \| wywiew \| prędkość	[min^-1]	2800	2800	2800
Wentylatory EC \| nawiew \| moc / prąd	[kW] / [A]	0,72 / 3,10	0,72 / 3,10	0,72 / 3,10
Wentylatory EC \| nawiew \| prędkość	[min^-1]	2800	2800	2800
Sprawność cieplna		do 90%	do 90%	do 90%
Maksymalne zużycie energii	[kW] / [A]	5,93 / 12,70	10,43 / 19,20	19,43 / 32,20
Płyta sterująca		PRV	PRV	PRV
Klasa filtra nawiewnego		F7	F7	F7
Klasa filtra wywiewnego		M5	M5	M5
Izolacja cieplna	[mm]	50	50	50
Kolor (RAL)		7040 (szary)	7040 (szary)	7040 (szary)
Waga netto	[kg]	303	303	303
Eksploatacja		w pomieszczeniu	w pomieszczeniu	w pomieszczeniu
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40	-2 / +40	-2 / +40
Stopień ochrony obudowy		IP-34	IP-34	IP-34
Zgodność z ERP		2018	2018	2018

Wersja z nagrzewnicą wodną:

		RIS 2500 PW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	2500 / 70
Nagrzewnica wodna (opcja)		SVS 700×400
Wentylatory EC \| faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC \| wywiew \| moc / prąd	[kW] / [A]	0,72 / 3,10
Wentylatory EC \| wywiew \| prędkość	[min^-1]	2800
Wentylatory EC \| nawiew \| moc / prąd	[kW] / [A]	0,72 / 3,10
Wentylatory EC \| nawiew \| prędkość	[min^-1]	2800
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	1,43 / 6,20
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	303
Eksploatacja		w pomieszczeniu
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

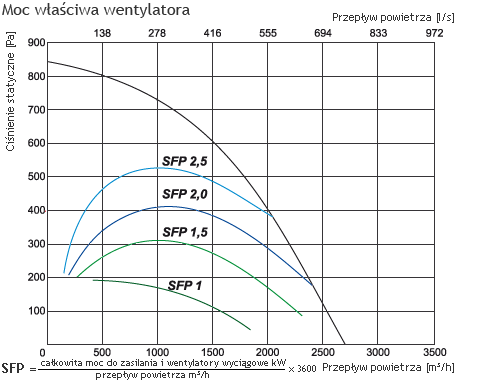

Wydajność/spręż - wartości mierzone w punkcie pracy.

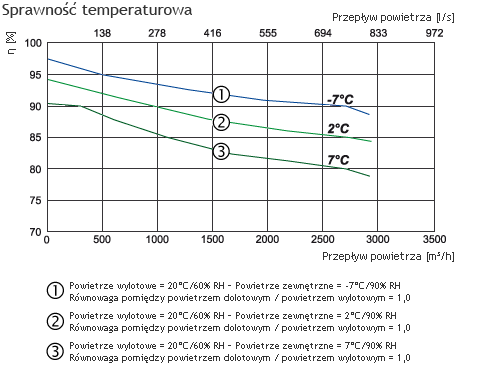

Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

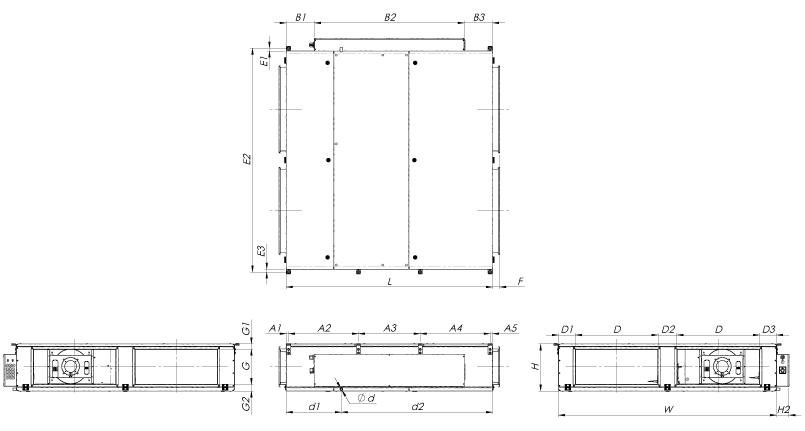

E1 [mm]	E2 [mm]	E3 [mm]	B1 [mm]	B2 [mm]	B3 [mm]	d1 [mm]	d2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	G1 [mm]	G2 [mm]
L [mm]	W [mm]	H [mm]	D [mm]	G [mm]	H2 [mm]	F [mm]	ød [mm]	A1 [mm]	A2 [mm]	A3 [mm]	A4 [mm]	A5 [mm]
1850	1950	500	700	300	105	60	21,3	21	626	558	626	21
24	1998	24	290	1270	290	480	1369	144	260	144	44	55

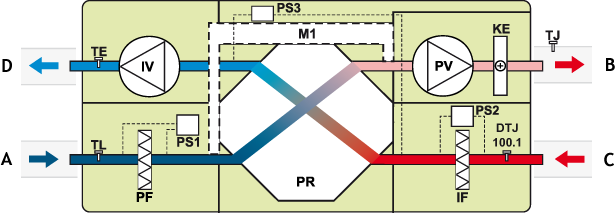

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła

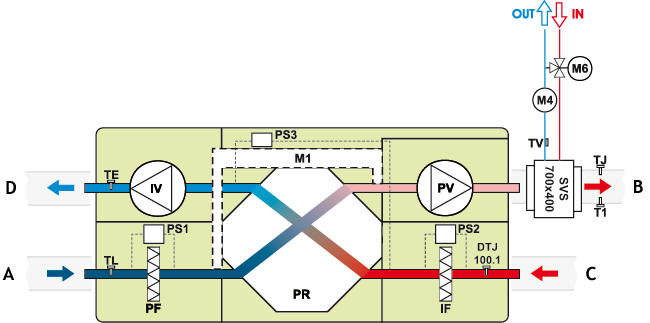

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

SVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła
