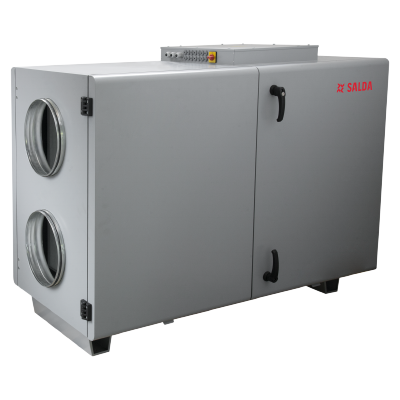

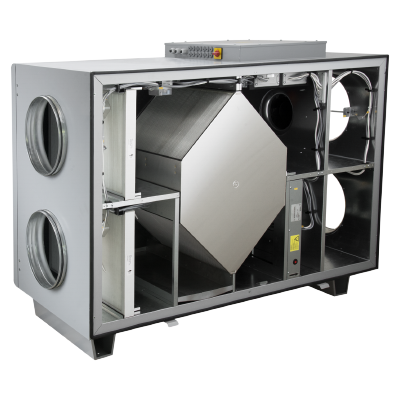

RIS 1200 H EKO 3.0

Opis Dane techniczne Wymiary Schematy funkcyjne Pliki do pobrania

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

• ciche i wydajne wentylatory EC,
• sprawność wymiennika ciepła: do 90%,
• zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
• sterowanie przepływem powietrza,
• sterowanie temperaturą powietrza doprowadzanego,
• BY-PASS z siłownikiem,
• ochrona przeciwzamarzaniowa wymiennika ciepła,
• niski poziom hałasu,
• izolacja akustyczna ścian: 50 mm,
• szybki i łatwy montaż,
• całkowicie zintegrowany system sterowania typu plug&play,
• zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
• sterowanie nagrzewnicą elektryczną: 0-10 V,
• opcjonalny przetwornik CO₂, ciśnienia lub wilgotności.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 1200 m³/h / 170 Pa,
• napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
• moc nagrzewnicy: 2,0 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,38 kW / 2,50 A,
• prędkość wentylatora: 3370 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 2,76 kW / 13,70 A,
• waga netto: 176 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 1200 m³/h / 170 Pa,
• opcjonalna nagrzewnica wodna: AVS 315 / Comfort Box 315,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,38 kW / 2,50 A,
• prędkość wentylatora: 3370 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 0,76 kW / 5,00 A,
• waga netto: 173 kg.

Wersje z nagrzewnicą elektryczną:

		RIS 1200 HE EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	1200 / 170
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~1, 230
Nagrzewnica elektryczna | moc	[kW]	2,0
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,38 / 2,50
Wentylatory EC | wywiew | prędkość	[min-1]	3370
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,38 / 2,50
Wentylatory EC | nawiew | prędkość	[min-1]	3370
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	2,76 / 13,70
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	176
Eksploatacja		w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wersja z nagrzewnicą wodną:

		RIS 1200 HW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	1200 / 170
Nagrzewnica wodna (opcja)		AVS 315
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,38 / 2,50
Wentylatory EC | wywiew | prędkość	[min-1]	3370
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,38 / 2,50
Wentylatory EC | nawiew | prędkość	[min-1]	3370
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	0,76 / 5,00
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	173
Eksploatacja		w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

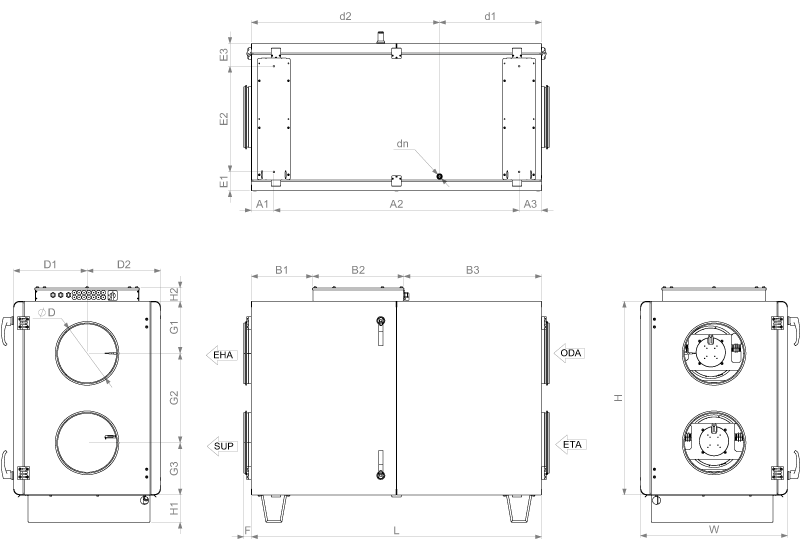

L [mm]	W [mm]	H [mm]	øD [mm]	H1 [mm]	H2 [mm]	F [mm]	dn	A1 [mm]	A2 [mm]	A3 [mm]	E1* [mm]
1500	760	100	315	141	70	40	G1/2	116	1268	116	97 / 117
E2 [mm]	E3* [mm]	B1* [mm]	B2 [mm]	B3* [mm]	d1* [mm]	d2* [mm]	D1 [mm]	D2 [mm]	G1 [mm]	G2 [mm]	G3 [mm]
546	117 / 97	318 / 714	468	174 / 318	527 / 973	973 / 527	380	380	269	462	269

* wersja lewa / prawa

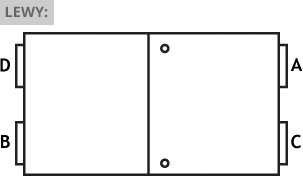

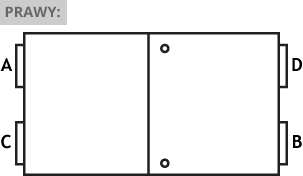

Układ strony serwisowej:

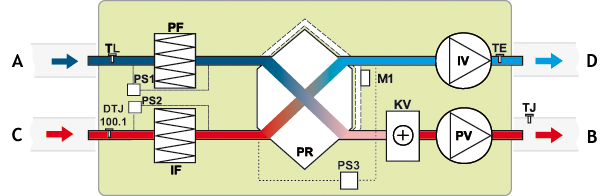

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury

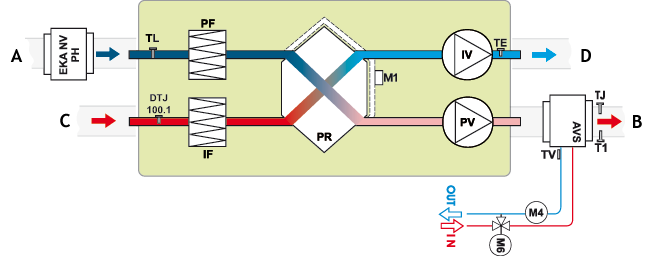

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

EKA NV PH - nagrzewnica wstępna na kanale (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
M1 - siłownik przepustnicy by-pass
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
