RIS 1200 P EKO 3.0

Opis Dane techniczne Wymiary Schemat funkcyjny Pliki do pobrania

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

• bardzo mała wysokość,
• oszczędność energii i niski poziom hałasu - wentylatory EC zgodne z dyrektywą ErP 2009/125/WE,
• sprawność wymiennika ciepła: do 90%,
• zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
• wydajne filtry F7/M5,
• przeznaczone do montażu pod sufitem, wyłącznie wewnątrz pomieszczeń,
• zintegrowany system sterowania Plug&Play,
• łatwo demontowana nagrzewnica,
• dostęp do elementów wewnętrznych przez drzwi na zawiasach z zamkami,
• szybki i łatwy dostęp do automatyki centrali,
• taca ociekowa ze stali nierdzewnej,
• wyposażona we wsporniki montażowe z gumowymi podkładkami antywibracyjnymi,
• łatwy i szybki montaż.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 1200 m³/h / 170 Pa,
• napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz lub 400 V / 50 Hz,
• moc nagrzewnicy: od 3,0 do 9,0 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,38 kW / 2,50 A,
• prędkość wentylatora: 3370 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: od 3,76 kW / 18,00 A do 9,76 kW / 18,00 A,
• waga netto: 167-169 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 1200 m³/h / 170 Pa,
• opcjonalna nagrzewnica wodna: SVS 500×250,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,38 kW / 2,50 A,
• prędkość wentylatora: 3370 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 0,76 kW / 5,00 A,
• waga netto: 165 kg.

Wersje z nagrzewnicą elektryczną:

RIS 1200 PE		3.0 EKO 3.0	6.0 EKO 3.0	9.0 EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	1200 / 170	1200 / 170	1200 / 170
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~1, 230	~3, 400	~3, 400
Nagrzewnica elektryczna | moc	[kW]	3,0	6,0	9,0
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230	~1, 230	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,38 / 2,50	0,38 / 2,50	0,38 / 2,50
Wentylatory EC | wywiew | prędkość	[min-1]	3370	3370	3370
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,38 / 2,50	0,38 / 2,50	0,38 / 2,50
Wentylatory EC | nawiew | prędkość	[min-1]	3370	3370	3370
Sprawność cieplna		do 90%	do 90%	do 90%
Maksymalne zużycie energii	[kW] / [A]	3,76 / 18,00	6,76 / 13,70	9,76 / 18,00
Płyta sterująca		PRV V2	PRV V2	PRV
Klasa filtra nawiewnego		F7	F7	F7
Klasa filtra wywiewnego		M5	M5	M5
Izolacja cieplna	[mm]	50	50	50
Kolor (RAL)		7040 (szary)	7040 (szary)	7040 (szary)
Waga netto	[kg]	167	168	169
Eksploatacja		w pomieszczeniu	w pomieszczeniu	w pomieszczeniu
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40	-2 / +40	-2 / +40
Stopień ochrony obudowy		IP-34	IP-34	IP-34
Zgodność z ERP		2018	2018	2018

Wersja z nagrzewnicą wodną:

		RIS 1200 PW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	1200 / 170
Nagrzewnica wodna (opcja)		SVS 500×250
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,38 / 2,50
Wentylatory EC | wywiew | prędkość	[min-1]	3370
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,38 / 2,50
Wentylatory EC | nawiew | prędkość	[min-1]	3370
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	0,76 / 5,00
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	165
Eksploatacja		w pomieszczeniu
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

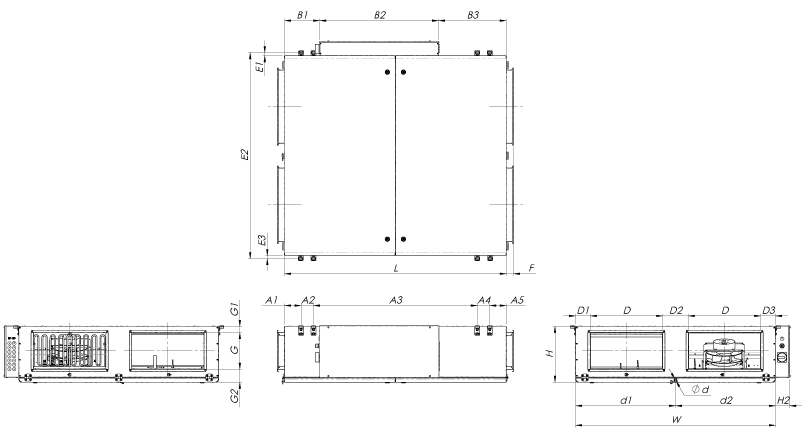

L [mm]	W [mm]	H [mm]	D [mm]	G [mm]	H2 [mm]	F [mm]	ød [mm]	A1 [mm]	A2 [mm]	A3 [mm]	A4 [mm]	A5 [mm]
1550	1397	391	500	250	100	51	16	15	87	1145	87	115
E1 [mm]	E2 [mm]	E3 [mm]	B1 [mm]	B2 [mm]	B3 [mm]	d1 [mm]	d2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	G1 [mm]	G2 [mm]
21	1439	21	246	831	473	699	699	102	180	102	43	91

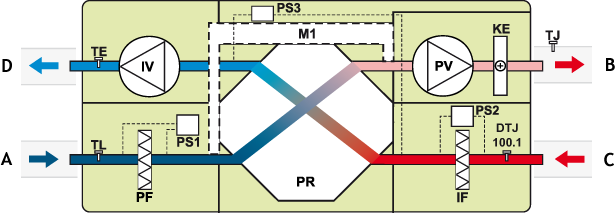

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła

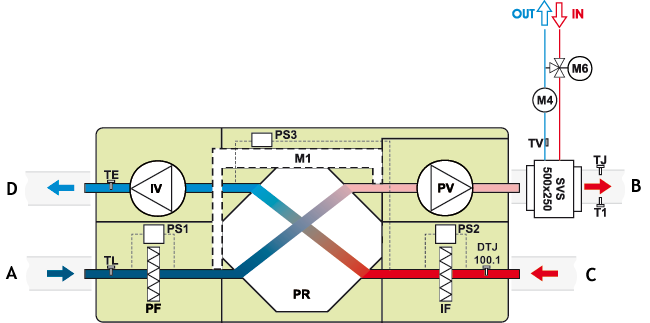

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

SVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła
