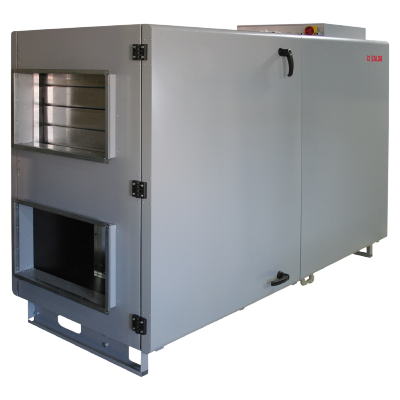

RIS 2500 H EKO 3.0

Opis Dane techniczne Wymiary Schematy funkcyjne Pliki do pobrania

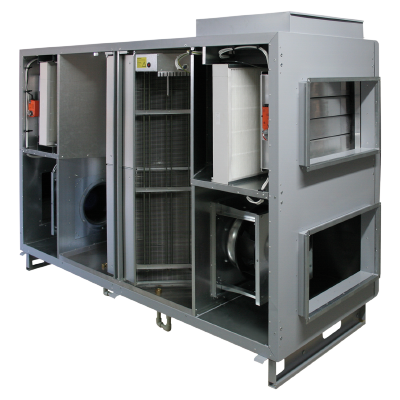

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

• ciche i wydajne wentylatory EC,
• sprawność wymiennika ciepła: do 90%,
• zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
• sterowanie przepływem powietrza,
• sterowanie temperaturą powietrza doprowadzanego,
• BY-PASS z siłownikiem,
• ochrona przeciwzamarzaniowa wymiennika ciepła,
• niski poziom hałasu,
• izolacja akustyczna ścian: 50 mm,
• szybki i łatwy montaż,
• całkowicie zintegrowany system sterowania typu plug&play,
• zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
• sterowanie nagrzewnicą elektryczną: 0-10 V,
• opcjonalny przetwornik CO₂, ciśnienia lub wilgotności,
• krócieć i okap (zamawiany oddzielnie).

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 2500 m³/h / 260 Pa,
• napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
• moc nagrzewnicy: 3,6 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,87 kW / 3,92 A,
• prędkość wentylatora: 2200 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 5,34 kW / 13,04 A,
• waga netto: 418 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 2500 m³/h / 260 Pa,
• opcjonalna nagrzewnica wodna: SVS 600×350 / Comfort Box 600×350,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,87 kW / 3,92 A,
• prędkość wentylatora: 2200 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 1,74 kW / 7,84 A,
• waga netto: 415 kg.

Wersje z nagrzewnicą elektryczną:

		RIS 2500 HE EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	2500 / 260
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~3, 400
Nagrzewnica elektryczna | moc	[kW]	3,6
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,87 / 3,92
Wentylatory EC | wywiew | prędkość	[min-1]	2200
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,87 / 3,92
Wentylatory EC | nawiew | prędkość	[min-1]	2200
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	5,34 / 13,04
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	418
Eksploatacja		w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wersja z nagrzewnicą wodną:

		RIS 2500 HW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	2500 / 260
Nagrzewnica wodna (opcja)		SVS 600×350 / Comfort Box 600×350
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,87 / 3,92
Wentylatory EC | wywiew | prędkość	[min-1]	2200
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,87 / 3,92
Wentylatory EC | nawiew | prędkość	[min-1]	2200
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	1,74 / 7,84
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	415
Eksploatacja		w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

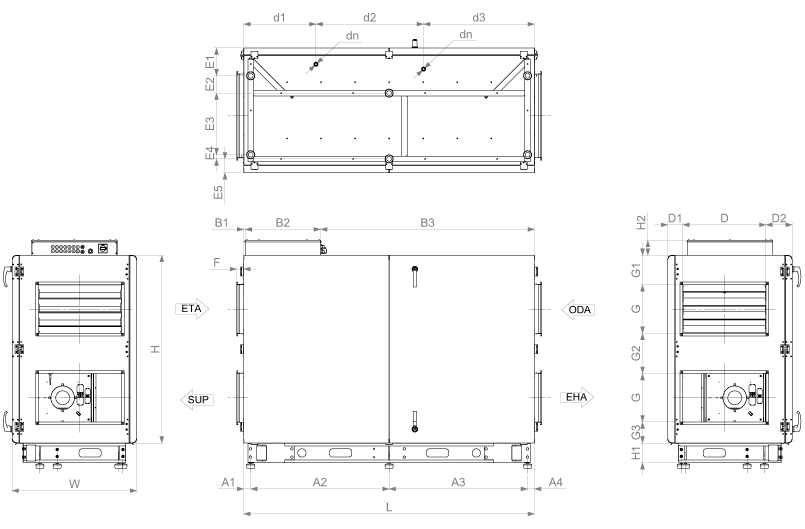

L [mm]	W [mm]	H [mm]	øD [mm]	G [mm]	H1 [mm]	H2 [mm]	F [mm]	dn	A1 [mm]
2100	900	1355	600	350	141	108	51	G1/2	50
A2 [mm]	A3 [mm]	A4 [mm]	E1 [mm]	E2 [mm]	E3 [mm]	E4 [mm]	E5 [mm]	B1* [mm]	B2 [mm]
1000	1000	50	200	125	445	30	100	10 / 1545	544
B3* [mm]	d1 [mm]	d2 [mm]	d3 [mm]	D1 [mm]	D2 [mm]	G1 [mm]	G2 [mm]	G3 [mm]
1545 / 10	521	777	802	110	190	211	288	152

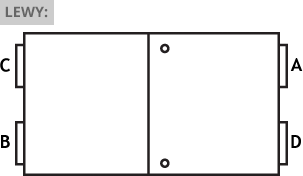

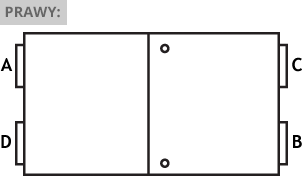

* wersja lewa / prawa

Układ strony serwisowej:

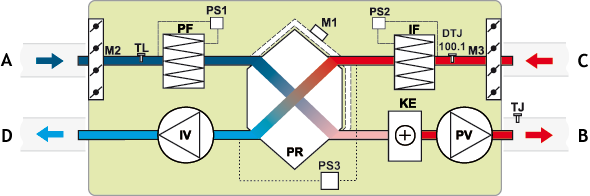

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
M2 - siłownik przepustnicy świeżego powietrza
M3 - siłownik przepustnicy powietrza wywiewanego
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury

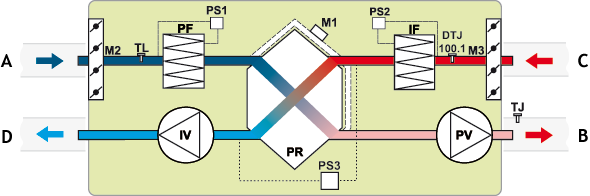

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
M2 - siłownik przepustnicy świeżego powietrza
M3 - siłownik przepustnicy powietrza wywiewanego
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
