RIS 2200 V EKO 3.0

RIS 2200 V EKO 3.0

Salda RIS > RIS 2200 V EKO 3.0
Produkt marki Salda

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 2200 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 3,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,71 kW / 3,10 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: do 90%,
  • maksymalne zużycie energii: 4,43 kW / 19,20 A,
  • waga netto: 311 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 2200 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: AVS 400,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,71 kW / 3,10 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: do 90%,
  • maksymalne zużycie energii: 1,43 kW / 6,20 A,
  • waga netto: 307 kg.

Wersje z nagrzewnicą elektryczną:

RIS 2200 VE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2200 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 3,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,71 / 3,10
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,71 / 3,10
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna do 90%
Maksymalne zużycie energii [kW] / [A] 4,43 / 19,20
Płyta sterująca PRV
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 311
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -2 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018

Wersja z nagrzewnicą wodną:

RIS 2200 VW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2200 / 200
Nagrzewnica wodna (opcja) AVS 400 / AVA 400
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,71 / 3,10
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,71 / 3,10
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna do 90%
Maksymalne zużycie energii [kW] / [A] 1,43 / 6,20
Płyta sterująca PRV
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 307
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -2 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

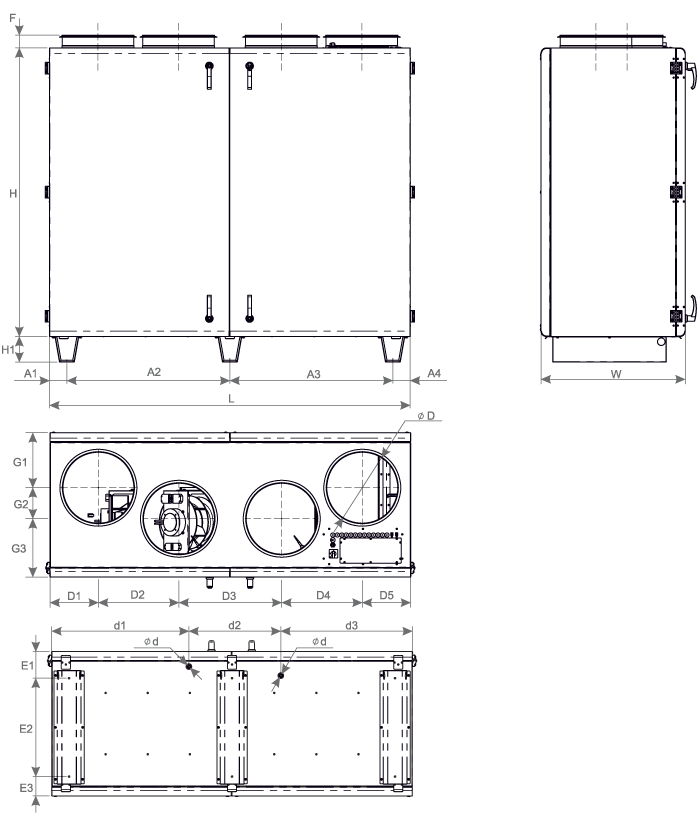

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
H1
[mm]
F
[mm]
ød

A1
[mm]
A2
[mm]
A3
[mm]
A4
[mm]
E1
[mm]
E2
[mm]
2000 798 1600 400 141 70 G1/2 96 904 904 96 147 546
E3
[mm]
d1*
[mm]
d2
[mm]
d3*
[mm]
D1
[mm]
D2
[mm]
D3
[mm]
D4
[mm]
D5
[mm]
G1
[mm]
G2
[mm]
G3
[mm]
105 730 / 761 510 761 / 730 270 445 570 445 270 303 127 323

* wersja lewa / prawa

Układ strony serwisowej:

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
M1 - siłownik przepustnicy by-pass
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
DTJ 100.1 - czujnik wilgotności i temperatury
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
