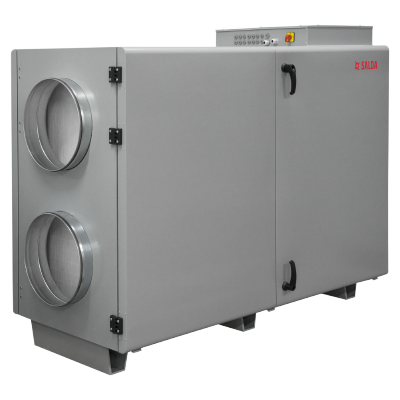

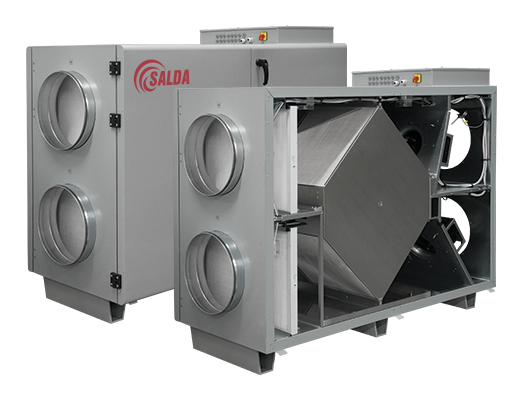

RIS 1900 H EKO 3.0

Opis Dane techniczne Wymiary Schematy funkcyjne Pliki do pobrania

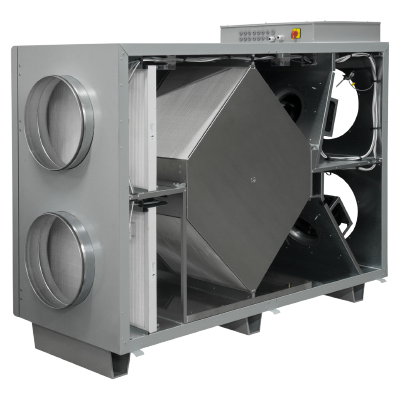

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła. Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych. Te modele produktów mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

• ciche i wydajne wentylatory EC,
• sprawność wymiennika ciepła: do 90%,
• zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
• sterowanie przepływem powietrza,
• sterowanie temperaturą powietrza doprowadzanego,
• BY-PASS z siłownikiem,
• ochrona przeciwzamarzaniowa wymiennika ciepła,
• niski poziom hałasu,
• izolacja akustyczna ścian: 50 mm,
• szybki i łatwy montaż,
• całkowicie zintegrowany system sterowania typu plug&play,
• zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
• sterowanie nagrzewnicą elektryczną: 0-10 V,
• opcjonalny przetwornik CO₂, ciśnienia lub wilgotności,
• krócieć i okap (zamawiany oddzielnie).

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 1800 m³/h / 35 Pa,
• napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
• moc nagrzewnicy: 3,0 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,47 kW / 2,04 A,
• prędkość wentylatora: 2530 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 3,94 kW / 17,08 A,
• waga netto: 241 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 1800 m³/h / 35 Pa,
• opcjonalna nagrzewnica wodna: AVS 400 / Comfort Box 400,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,47 kW / 2,04 A,
• prędkość wentylatora: 2530 min^-1,
• sprawność cieplna: do 90%,
• maksymalne zużycie energii: 0,94 kW / 4,08 A,
• waga netto: 238 kg.

Wersje z nagrzewnicą elektryczną:

		RIS 1900 HE EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	1800 / 35
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~1, 230
Nagrzewnica elektryczna | moc	[kW]	3,0
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,47 / 2,04
Wentylatory EC | wywiew | prędkość	[min-1]	2530
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,47 / 2,04
Wentylatory EC | nawiew | prędkość	[min-1]	2530
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	3,94 / 17,08
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	241
Eksploatacja		w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wersja z nagrzewnicą wodną:

		RIS 1900 HW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	1800 / 35
Nagrzewnica wodna (opcja)		AVS 400 / Comfort Box 400
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,47 / 2,04
Wentylatory EC | wywiew | prędkość	[min-1]	2530
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,47 / 2,04
Wentylatory EC | nawiew | prędkość	[min-1]	2530
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	0,94 / 4,08
Płyta sterująca		PRV
Klasa filtra nawiewnego		F7
Klasa filtra wywiewnego		M5
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	238
Eksploatacja		w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.)	[°C]	-2 / +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

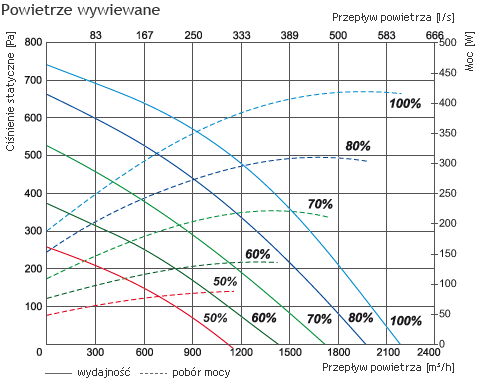

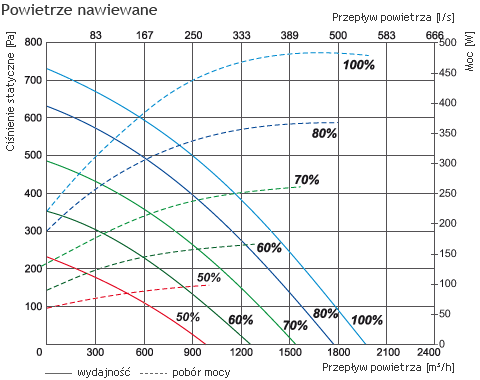

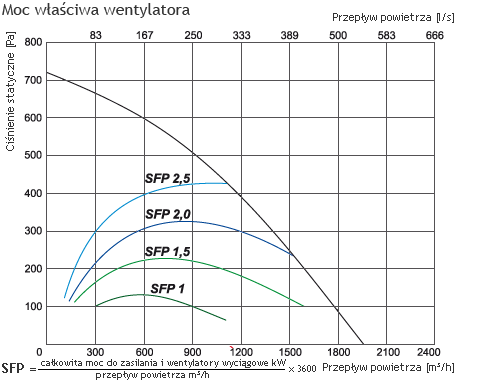

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

L [mm]	W [mm]	H [mm]	øD [mm]	H1 [mm]	H2 [mm]	F [mm]	ød	A1 [mm]
1800	800	1245	400	141	108	71	G1/2	96
A2 [mm]	A3 [mm]	A4 [mm]	E1 [mm]	E2 [mm]	E3 [mm]	B1 [mm]	B2 [mm]	B3 [mm]
804	804	96	107 / 150	546	150 / 107	10 / 1246	545	1246 / 10
d1 [mm]	d2 [mm]	d3 [mm]	D1 [mm]	D2 [mm]	G1 [mm]	G2 [mm]	G3 [mm]
682	510	608 / 682	400	400	331	583	331

* wersja lewa / prawa

Układ strony serwisowej:

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

EKA NV PH - nagrzewnica wstępna na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

EKA NV PH - nagrzewnica wstępna na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
