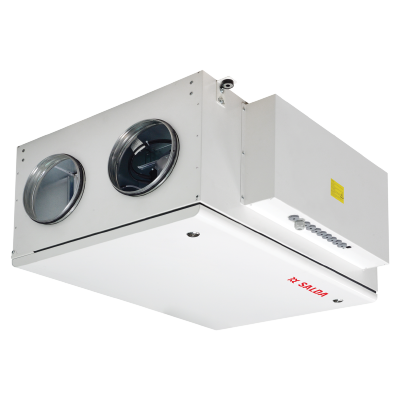

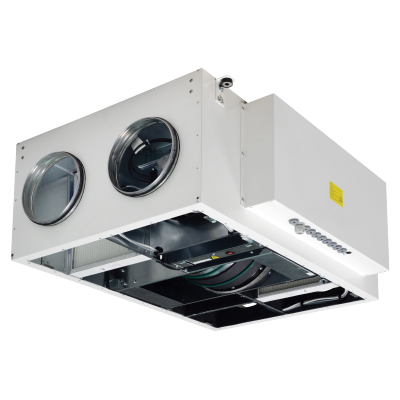

RIRS 350 P EKO 3.0

Opis Dane techniczne Wymiary Schematy funkcyjne Pliki do pobrania

Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.

Charakterystyka:

bardzo mała wysokość,
ciche i wydajne wentylatory EC,
obrotowy wymiennik ciepła,
zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
sterowanie przepływem powietrza,
niski poziom hałasu,
izolacja akustyczna ścian: 30 mm,
szybki i łatwy montaż,
całkowicie zintegrowany system sterowania typu plug&play,
opcjonalny przetwornik CO₂, ciśnienia lub przepływu powietrza,
efektywna filtracja powietrza nawiewanego (F7).

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

wydajność / spręż: 350 m³/h / 15 Pa,
napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
moc nagrzewnicy: 0,6 kW,
napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
moc / prąd wentylatora (wywiew): 0,08 kW / 0,75 A,
prędkość wentylatora: 3200 min^-1,
sprawność cieplna: do 90%,
maksymalne zużycie energii: 0,77 kW / 4,20 A,
waga netto: 59 kg.

Wersja z nagrzewnicą wodną:

wydajność / spręż: 350 m³/h / 15 Pa,
opcjonalna nagrzewnica wodna: AVS 200,
napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
moc / prąd wentylatora (wywiew): 0,08 kW / 0,75 A,
prędkość wentylatora: 3200 min^-1,
sprawność cieplna: do 90%,
maksymalne zużycie energii: 0,17 kW / 1,50 A,
waga netto: 58 kg.

Wersje z nagrzewnicą elektryczną:

		RIRS 350 PE EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	350 / 15
Nagrzewnica elektryczna \| faza, napięcie	[50Hz / V]	~1, 230
Nagrzewnica elektryczna \| moc	[kW]	0,6
Wentylatory EC \| faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC \| wywiew \| moc / prąd	[kW] / [A]	0,08 / 0,75
Wentylatory EC \| wywiew \| prędkość	[min^-1]	3200
Wentylatory EC \| nawiew \| moc / prąd	[kW] / [A]	0,08 / 0,75
Wentylatory EC \| nawiew \| prędkość	[min^-1]	3200
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	0,77 / 4,20
Płyta sterująca		PRV
Klasa filtra nawiewnego		ePM1 70% (F7)
Klasa filtra wywiewnego		ePM10 55% (M5)
Izolacja cieplna	[mm]	30
Kolor (RAL)		9016 (biały)
Waga netto	[kg]	59
Eksploatacja		w pomieszczeniu
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wersja z nagrzewnicą wodną:

		RIRS 350 PW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	350 / 15
Nagrzewnica wodna (opcja)		AVS 200
Wentylatory EC \| faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC \| wywiew \| moc / prąd	[kW] / [A]	0,08 / 0,75
Wentylatory EC \| wywiew \| prędkość	[min^-1]	3200
Wentylatory EC \| nawiew \| moc / prąd	[kW] / [A]	0,08 / 0,75
Wentylatory EC \| nawiew \| prędkość	[min^-1]	3200
Sprawność cieplna		do 90%
Maksymalne zużycie energii	[kW] / [A]	0,17 / 1,50
Płyta sterująca		PRV
Klasa filtra nawiewnego		ePM1 70% (F7)
Klasa filtra wywiewnego		ePM10 55% (M5)
Izolacja cieplna	[mm]	30
Kolor (RAL)		9016 (biały)
Waga netto	[kg]	58
Eksploatacja		w pomieszczeniu
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2016; 2018

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

Układ strony serwisowej:

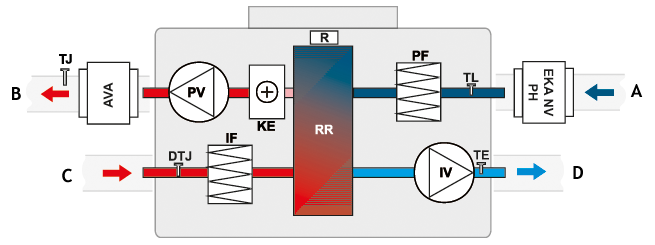

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

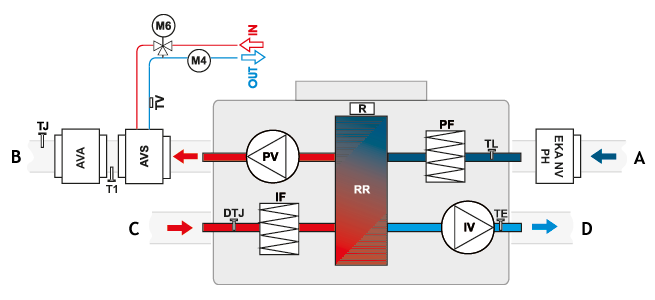

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

LEGENDA:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVA - chłodnica wodna (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna powietrza nawiewanego (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M4 - pompa obiegowa
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PF - filtr nawiewny
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
