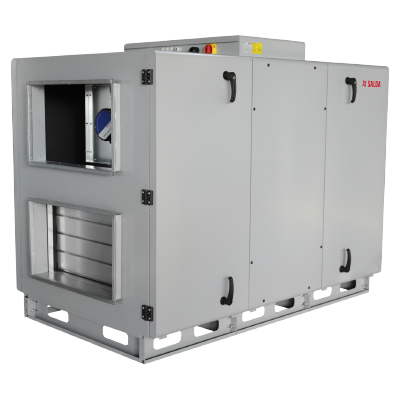

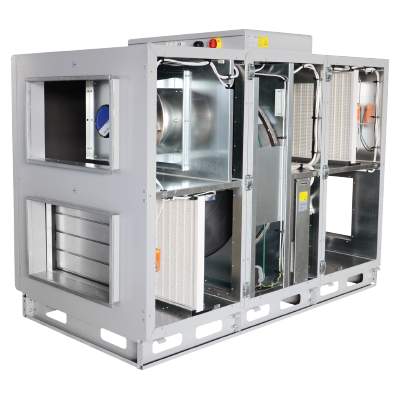

Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.
Charakterystyka:
- kompaktowe rozmiary - centrala w 3 sekcjach,
- ciche i wydajne wentylatory EC,
- obrotowy wymiennik ciepła,
- zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
- sterowanie nagrzewnicą elektryczną: 0-10 V,
- sterowanie przepływem powietrza,
- zmienne strony obsługi,
- niski poziom hałasu,
- izolacja akustyczna ścian: 50 mm,
- szybki i łatwy montaż,
- całkowicie zintegrowany system sterowania typu plug&play,
- zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
- opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
- efektywna filtracja powietrza nawiewanego (F7),
- RHX - zmienna prędkość obrotowa wymiennika.
Wybrane dane techniczne:
Wersje z nagrzewnicą elektryczną:
- wydajność / spręż: 3500 m³/h / 365 Pa,
- napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
- moc nagrzewnicy: 12,0 kW,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 1,30 kW / 5,65 A,
- prędkość wentylatora: 2390 min-1,
- sprawność cieplna: do 85%,
- maksymalne zużycie energii: 14,60 kW / 28,64 A,
- waga: 432 kg.
Wersja z nagrzewnicą wodną:
- wydajność / spręż: 3500 m³/h / 365 Pa,
- opcjonalna nagrzewnica wodna: SVS 700×400 / Comfort Box 700×400,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 1,30 kW / 5,65 A,
- prędkość wentylatora: 2390 min-1,
- sprawność cieplna: do 85%,
- maksymalne zużycie energii: 2,60 kW / 11,30 A,
- waga: 427 kg.




Wersje z nagrzewnicą elektryczną:
RIRS 3500 HE EKO 3.0 RHX | ||
Wydajność / spręż | [m³/h] / [Pa] | 3500 / 365 |
Nagrzewnica elektryczna | faza, napięcie | [50Hz / V] | ~3, 400 |
Nagrzewnica elektryczna | moc | [kW] | 12,0 |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 1,30 / 5,65 |
Wentylatory EC | wywiew | prędkość | [min-1] | 2390 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 1,30 / 5,65 |
Wentylatory EC | nawiew | prędkość | [min-1] | 2390 |
Sprawność cieplna | do 85% | |
Maksymalne zużycie energii | [kW] / [A] | 14,60 / 28,64 |
Płyta sterująca | PRV | |
Klasa filtra nawiewnego | ePM1 70% (F7) | |
Klasa filtra wywiewnego | ePM10 55% (M5) | |
Izolacja cieplna | [mm] | 50 |
Kolor (RAL) | 7040 (szary) | |
Waga | [kg] | 432 |
Eksploatacja | w pomieszczeniu lub na zewnątrz | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |
Wersja z nagrzewnicą wodną:
RIRS 3500 HW EKO 3.0 RHX | ||
Wydajność / spręż | [m³/h] / [Pa] | 3500 / 365 |
Nagrzewnica wodna (opcja) | SVS 700×400 / Comfort Box 700×400 | |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 1,30 / 5,65 |
Wentylatory EC | wywiew | prędkość | [min-1] | 2390 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 1,30 / 5,65 |
Wentylatory EC | nawiew | prędkość | [min-1] | 2390 |
Sprawność cieplna | do 85% | |
Maksymalne zużycie energii | [kW] / [A] | 2,60 / 11,30 |
Płyta sterująca | PRV | |
Klasa filtra nawiewnego | ePM1 70% (F7) | |
Klasa filtra wywiewnego | ePM10 55% (M5) | |
Izolacja cieplna | [mm] | 50 |
Kolor (RAL) | 7040 (szary) | |
Waga | [kg] | 427 |
Eksploatacja | w pomieszczeniu lub na zewnątrz | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

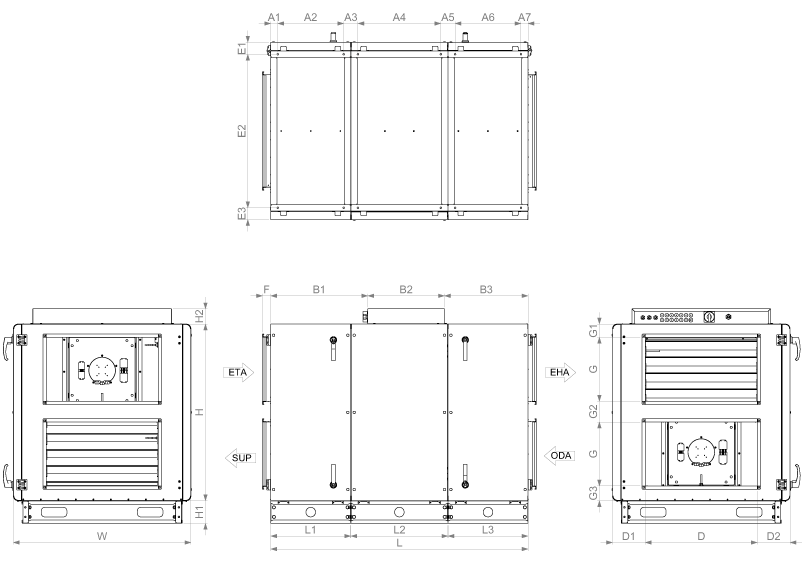

L [mm] |
W [mm] |
H [mm] |
øD [mm] |
G [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
H1 [mm] |
H2 [mm] |
1900 | 1205 | 1300 | 700 | 400 | 630 | 630 | 630 | 141 | 132 |
F [mm] |
A1 [mm] |
A2 [mm] |
A3 [mm] |
A4 [mm] |
A5 [mm] |
A6 [mm] |
A7 [mm] |
E1 [mm] |
E2 [mm] |
---|---|---|---|---|---|---|---|---|---|
51 | 48 | 536 | 89 | 556 | 89 | 536 | 48 | 102 | 1000 |
E3 [mm] |
B1* [mm] |
B2 [mm] |
B3* [mm] |
D1 [mm] |
D2 [mm] |
G1 [mm] |
G2 [mm] |
G3 [mm] |
|
102 | 670 / 686 | 545 | 686 / 670 | 250 | 250 | 145 | 205 | 142 |
* wersja lewa / prawa

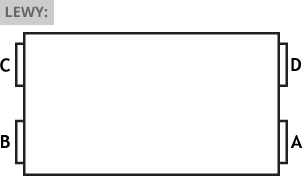

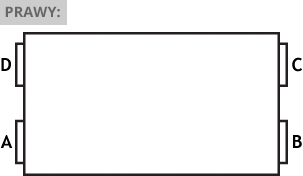

Układ strony serwisowej:

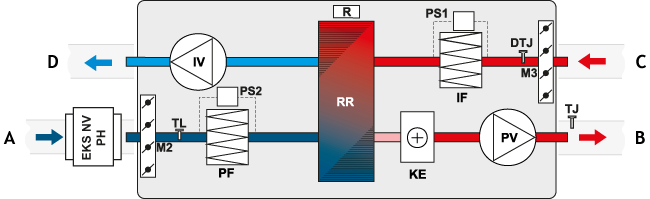

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

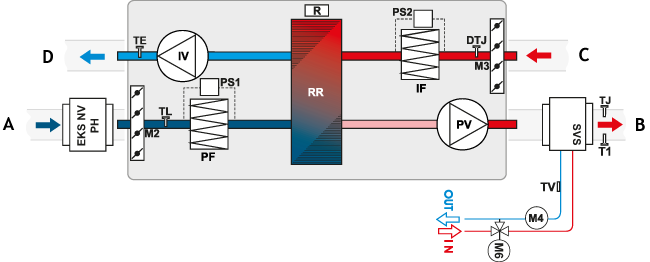

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:
LEGENDA:
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
DTJ - czujnik wilgotności i temperatury
EKS NV PH - nagrzewnica wstępna (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M2 - siłownik przepustnicy powietrza zewnętrznego
M3 - siłownik przepustnicy powietrza wywiewanego
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PF - filtr nawiewny
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
SVS - nagrzewnica montowana na kanale (opcja)
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
