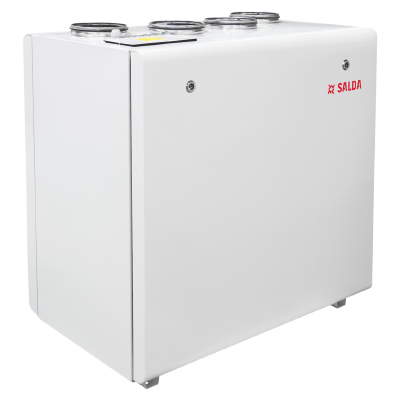

RIRS 400 V EKO 3.0

Opis Dane techniczne Wymiary Schematy funkcyjne Pliki do pobrania

Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.

Charakterystyka:

• kompaktowe rozmiary,
• ciche i wydajne wentylatory EC,
• obrotowy wymiennik ciepła,
• zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
• sterowanie przepływem powietrza,
• niski poziom hałasu,
• izolacja akustyczna ścian: 50 mm,
• szybki i łatwy montaż,
• całkowicie zintegrowany system sterowania typu plug&play,
• opcjonalny przetwornik CO₂, ciśnienia lub przepływu powietrza,
• efektywna filtracja powietrza nawiewanego (F7).

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 400 m³/h / 75 Pa,
• napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
• moc nagrzewnicy: 1,2 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,09 kW / 0,75 A,
• prędkość wentylatora: 3200 min^-1,
• sprawność cieplna: do 85%,
• maksymalne zużycie energii: 1,38 kW / 5,94 A,
• waga: 83 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 400 m³/h / 75 Pa,
• opcjonalna nagrzewnica wodna: AVS 160,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,09 kW / 0,75 A,
• prędkość wentylatora: 3200 min^-1,
• sprawność cieplna: do 85%,
• maksymalne zużycie energii: 0,18 kW / 1,60 A,
• waga: 82 kg.

Wersje z nagrzewnicą elektryczną:

		RIRS 400 VE EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	400 / 75
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~1, 230
Nagrzewnica elektryczna | moc	[kW]	1,2
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,09 / 0,75
Wentylatory EC | wywiew | prędkość	[min-1]	3200
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,09 / 0,75
Wentylatory EC | nawiew | prędkość	[min-1]	3200
Sprawność cieplna		do 85%
Maksymalne zużycie energii	[kW] / [A]	1,38 / 5,94
Płyta sterująca		PRV
Klasa filtra nawiewnego		ePM1 70% (F7)
Klasa filtra wywiewnego		ePM10 55% (M5)
Izolacja cieplna	[mm]	50
Kolor (RAL)		9016 (biały)
Waga	[kg]	83
Eksploatacja		w pomieszczeniu
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wersja z nagrzewnicą wodną:

		RIRS 400 VW EKO 3.0
Wydajność / spręż	[m³/h] / [Pa]	400 / 75
Nagrzewnica wodna (opcja)		AVS 160
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,09 / 0,75
Wentylatory EC | wywiew | prędkość	[min-1]	3200
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,09 / 0,75
Wentylatory EC | nawiew | prędkość	[min-1]	3200
Sprawność cieplna		do 85%
Maksymalne zużycie energii	[kW] / [A]	0,18 / 1,60
Płyta sterująca		PRV
Klasa filtra nawiewnego		ePM1 70% (F7)
Klasa filtra wywiewnego		ePM10 55% (M5)
Izolacja cieplna	[mm]	50
Kolor (RAL)		9016 (biały)
Waga	[kg]	82
Eksploatacja		w pomieszczeniu
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

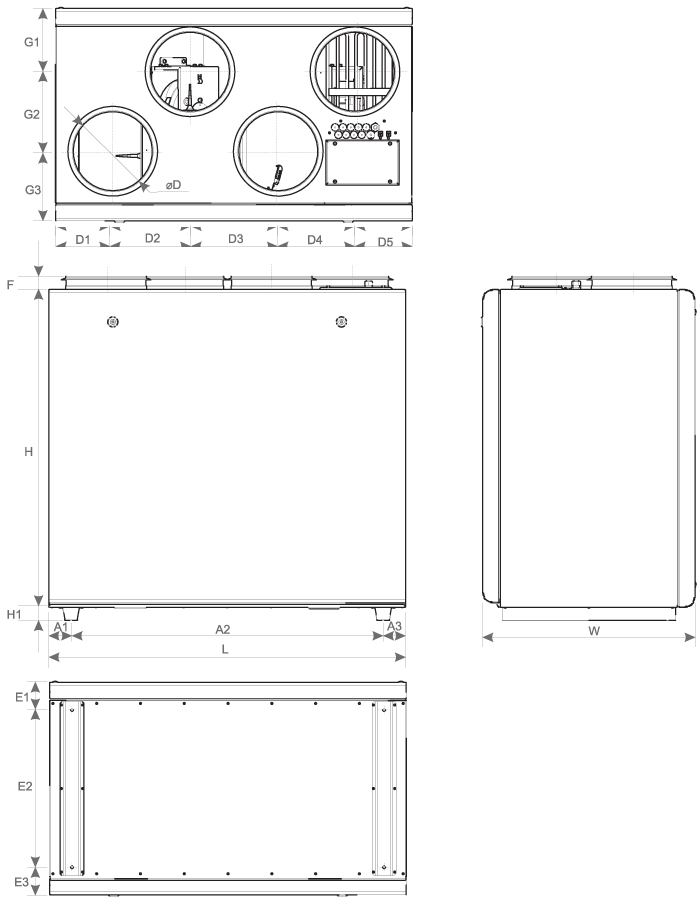

L [mm]	W [mm]	H [mm]	øD [mm]	H1 [mm]	F [mm]	A1 [mm]	A2 [mm]	A3 [mm]	E1 [mm]
900	560	850	160	40	31	72	756	72	85
E2 [mm]	E3 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	D4 [mm]	D5 [mm]	G1 [mm]	G2 [mm]	G3 [mm]
390	85	140	203	214	203	140	183	97	280

Układ strony serwisowej:

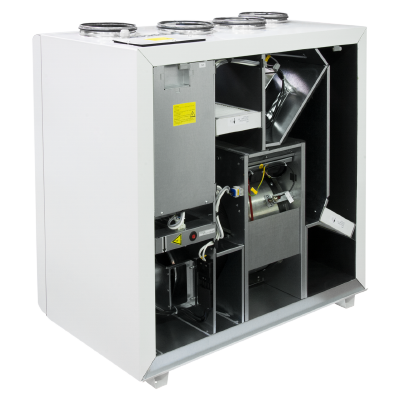

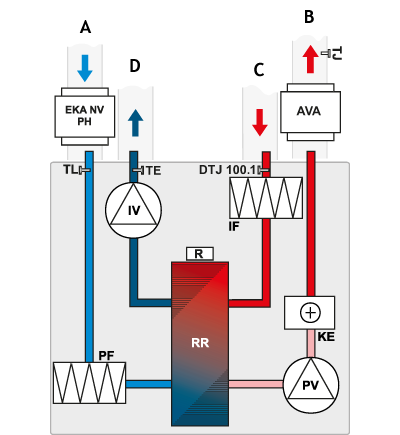

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

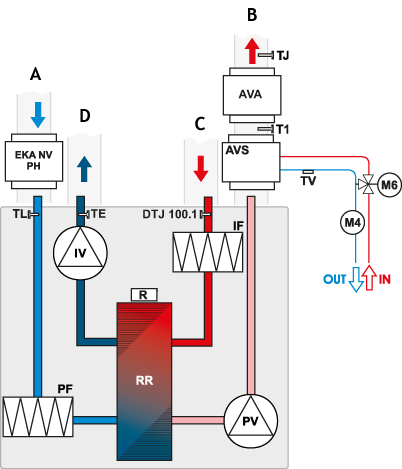

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

LEGENDA:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVA - chłodnica wodna (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M1 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja) PF - filtr nawiewny
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
