RIRS 5500 V EKO 3.0 RHX

Opis Dane techniczne Wymiary Schematy funkcyjne Pliki do pobrania

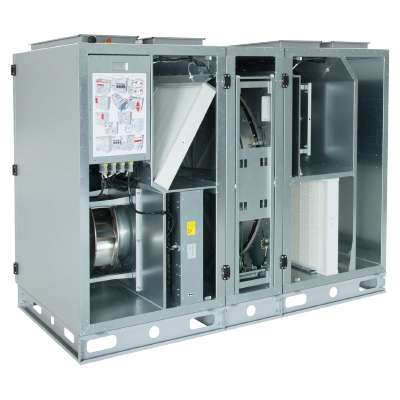

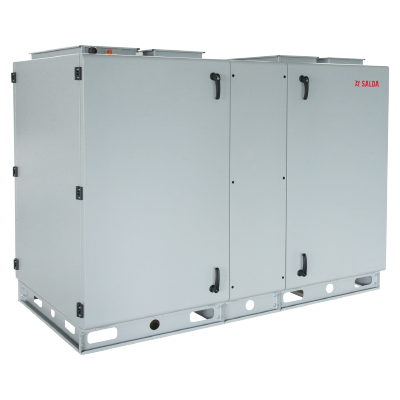

Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.

Charakterystyka:

• kompaktowe wymiary - centrala w 3 sekcjach,
• ciche i wydajne wentylatory EC,
• obrotowy wymiennik ciepła,
• zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
• sterowanie nagrzewnicą elektryczną: 0-10 V,
• sterowanie przepływem powietrza,
• zmienne strony obsługi,
• niski poziom hałasu,
• izolacja akustyczna ścian: 50 mm,
• szybki i łatwy montaż,
• całkowicie zintegrowany system sterowania typu plug&play,
• zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
• opcjonalny przetwornik CO₂, ciśnienia lub przepływu powietrza,
• efektywna filtracja powietrza nawiewanego (F7),
• RHX - zmienna prędkość obrotowa wymiennika.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 5500 m³/h / 230 Pa,
• napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
• moc nagrzewnicy: 18,0 kW,
• napięcie / częstotliwość wentylatora: 400 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 1,85 kW / 2,90 A,
• prędkość wentylatora: 2180 min^-1,
• sprawność cieplna: do 85%,
• maksymalne zużycie energii: 21,70 kW / 31,80 A,
• waga: 539 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 5500 m³/h / 230 Pa,
• opcjonalna nagrzewnica wodna: SVS-V 900×300,
• napięcie / częstotliwość wentylatora: 400 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 1,85 kW / 2,90 A,
• prędkość wentylatora: 2180 min^-1,
• sprawność cieplna: do 85%,
• maksymalne zużycie energii: 3,70 kW / 5,80 A,
• waga: 532 kg.

Wersje z nagrzewnicą elektryczną:

		RIRS 5500 VE EKO 3.0 RHX
Wydajność / spręż	[m³/h] / [Pa]	5500 / 230
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~3, 400
Nagrzewnica elektryczna | moc	[kW]	18,0
Wentylatory EC | faza i napięcie	[50Hz / V]	~3, 400
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	1,85 / 2,90
Wentylatory EC | wywiew | prędkość	[min-1]	2180
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	1,85 / 2,90
Wentylatory EC | nawiew | prędkość	[min-1]	2180
Sprawność cieplna		do 85%
Maksymalne zużycie energii	[kW] / [A]	21,70 / 31,80
Płyta sterująca		PRV
Klasa filtra nawiewnego		ePM1 70% (F7)
Klasa filtra wywiewnego		ePM10 55% (M5)
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga	[kg]	539
Eksploatacja		w pomieszczeniu
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wersja z nagrzewnicą wodną:

		RIRS 5500 VW EKO 3.0 RHX
Wydajność / spręż	[m³/h] / [Pa]	5500 / 230
Nagrzewnica wodna (opcja)		SVS-V 900×300
Wentylatory EC | faza i napięcie	[50Hz / V]	~3, 400
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	1,85 / 2,90
Wentylatory EC | wywiew | prędkość	[min-1]	2180
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	1,85 / 2,90
Wentylatory EC | nawiew | prędkość	[min-1]	2180
Sprawność cieplna		do 85%
Maksymalne zużycie energii	[kW] / [A]	3,70 / 5,80
Płyta sterująca		PRV
Klasa filtra nawiewnego		ePM1 70% (F7)
Klasa filtra wywiewnego		ePM10 55% (M5)
Izolacja cieplna	[mm]	50
Kolor (RAL)		7040 (szary)
Waga	[kg]	532
Eksploatacja		w pomieszczeniu
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

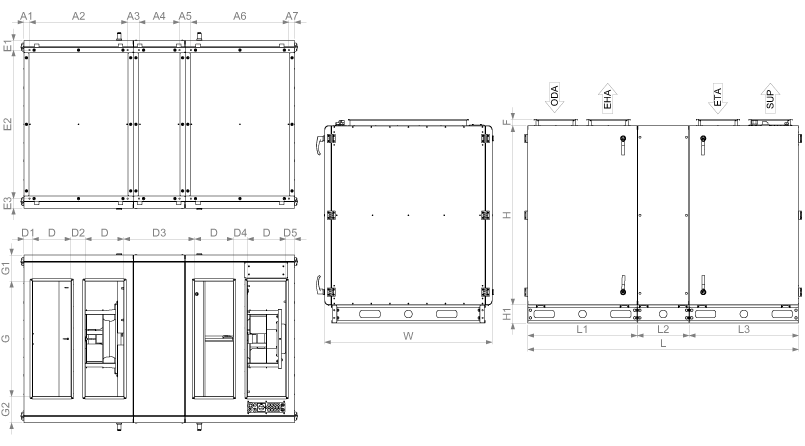

L [mm]	W [mm]	H [mm]	øD [mm]	G [mm]	L1 [mm]	L2 [mm]	L3 [mm]	H1 [mm]	F [mm]	A1 [mm]	A2 [mm]	A3 [mm]	A4 [mm]
2117	1310	1400	300	900	855	400	855	141	51	44	767	89	317
A5 [mm]	A6 [mm]	A7 [mm]	E1 [mm]	E2 [mm]	E3 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	D4 [mm]	D5 [mm]	G1 [mm]	G2 [mm]
89	767	44	75	1160	75	66	106	550	106	66	202	202

Układ strony serwisowej:

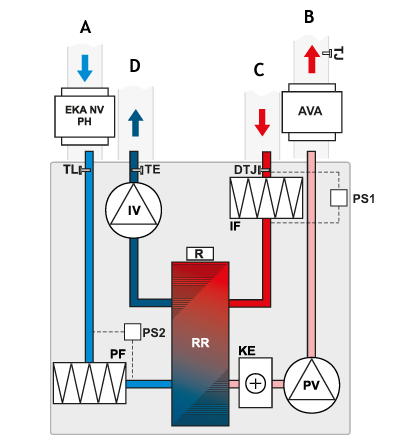

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

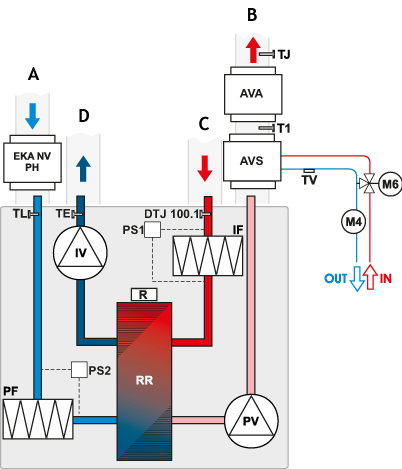

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

LEGENDA:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVA - chłodnica wodna (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PF - filtr nawiewny
PS1 - przełącznik różnicowo-ciśnieniowy powietrza nawiewanego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
