Smarty 2R PLUS
Smarty 2R PLUS
Smarty 2R PLUS

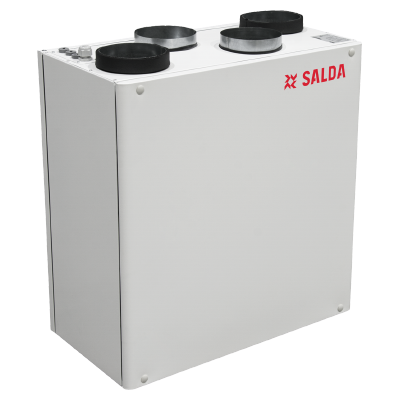

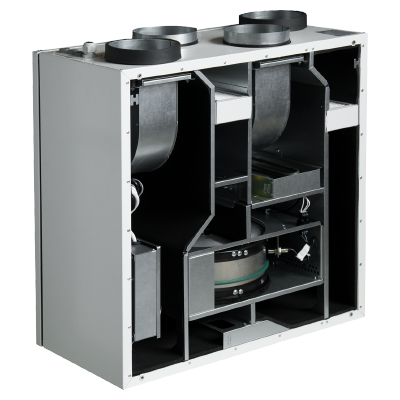

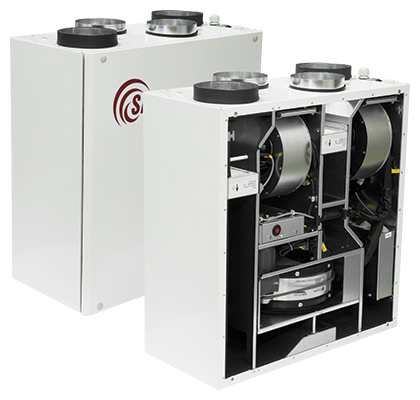

Centrale wentylacyjne SMARTY wyposażone są w obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika SA-CONTROL.
Charakterystyka:
- wysokowydajny obrotowy wymiennik ciepła z odzyskiem ciepła do 69%,
- wbudowana nagrzewnica elektryczna,
- szybki i łatwy montaż,
- sterowanie przepływem powietrza,
- w pełni zintegrowany system sterowania typu "plug&play",
- rotor certyfikowany przez Eurovent,
- wskaźnik usterki wirnika,
- minimalny poziom mieszania przepływów powietrza,
- konstrukcja bez ramy, z dwustronnie laminowanych płyt stalowych malowanych proszkowo,
- izolacja akustyczna ścian - 20 mm,
- 3 czujniki temperatury powietrza świeżego, zasilającego i wylotowego,
- filtry niskiego spadku ciśnienia: M5/M5,
- przyłącze do okapu kuchennego ø125.
Wybrane dane techniczne:
- wydajność / spręż: 200 m³/h / 230 Pa,
- napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
- moc nagrzewnicy: 0,6 kW,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora: 0,084 kW / 0,75 A,
- prędkość wentylatora: 3200 min-1,
- sprawność cieplna: 80%,
- maksymalne zużycie energii: 0,77 kW / 4,13 A,
- waga netto: 41 kg.




Smarty 2R VE PLUS | ||
Wydajność/spręż | [m³/h] / [Pa] | 200 / 230 |
Nagrzewnica elektryczna | faza, napięcie | [50Hz/V] | ~1, 230 |
Nagrzewnica elektryczna | moc | [kW] | 0,6 |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 0,08 / 0,75 |
Wentylatory EC | wywiew | prędkość | [min-1] | 3200 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 0,08 / 0,75 |
Wentylatory EC | nawiew | prędkość | [min-1] | 3200 |
Sprawność cieplna | 80% | |
Maksymalne zużycie energii | [kW] / [A] | 0,77 / 4,13 |
Klasa filtra nawiewnego | Coarse 65% | |
Izolacja cieplna | [mm] | 20 |
Płyta kontrolna | zintegrowana | |
Waga netto | [kg] | 41 |
Eksploatacja | w pomieszczeniu | |
Stopień ochrony obudowy | IP-54 | |
Zgodność z ERP | 2018 |
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

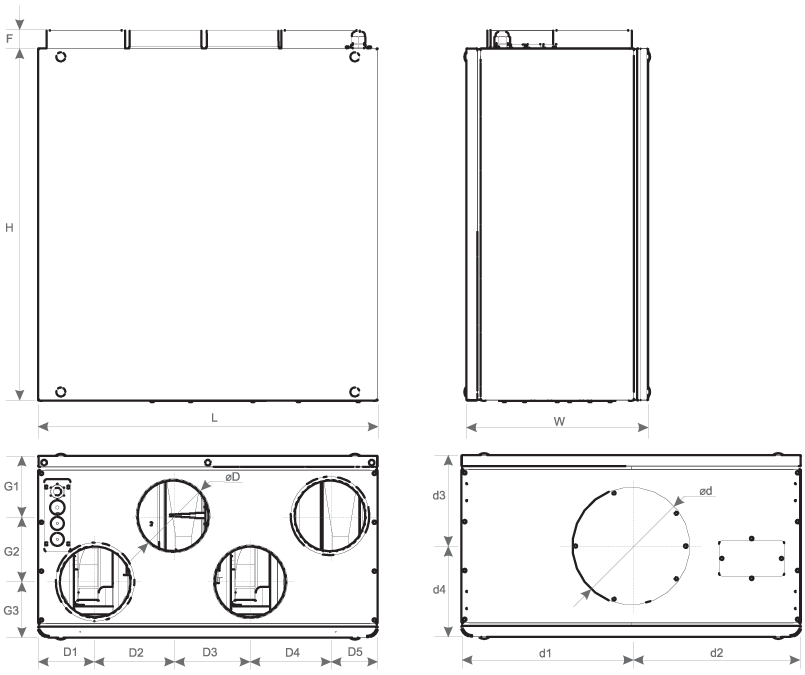

L [mm] |
W [mm] |
H [mm] |
øD [mm] |
F [mm] |
ød [mm] |
d1 [mm] |
d2 [mm] |
d3 [mm] |
598 | 320 | 620 | 125 | 31 | 125 | 299 | 299 | 160 |
d4 [mm] |
D1* [mm] |
D2* [mm] |
D3 [mm] |
D4* [mm] |
D5* [mm] |
G1* [mm] |
G2 [mm] |
G3* [mm] |
---|---|---|---|---|---|---|---|---|
160 | 100 / 84 | 137 / 140 | 136 | 140 / 137 | 84 / 100 | 106 / 98 | 116 | 98 / 106 |
* Wersja prawa / lewa
