RIRS 700 V EKO 3.0
RIRS 700 V EKO 3.0
RIRS 700 V EKO 3.0


Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.
Charakterystyka:
- kompaktowe rozmiary,
- ciche i wydajne wentylatory EC,
- obrotowy wymiennik ciepła,
- zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
- sterowanie przepływem powietrza,
- niski poziom hałasu,
- izolacja akustyczna ścian: 50 mm,
- szybki i łatwy montaż,
- całkowicie zintegrowany system sterowania typu plug&play,
- opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
- efektywna filtracja powietrza nawiewanego (F7).
Wybrane dane techniczne:
Wersje z nagrzewnicą elektryczną:
- wydajność / spręż: 700 m³/h / 178 Pa,
- napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
- moc nagrzewnicy: 2,0 kW,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 0,17 kW / 1,40 A,
- prędkość wentylatora: 3230 min-1,
- sprawność cieplna: do 85%,
- maksymalne zużycie energii: 2,34 kW / 11,60 A,
- waga: 113 kg.
Wersja z nagrzewnicą wodną:
- wydajność / spręż: 700 m³/h / 178 Pa,
- opcjonalna nagrzewnica wodna: AVS 250,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 0,17 kW / 1,40 A,
- prędkość wentylatora: 3230 min-1,
- sprawność cieplna: do 85%,
- maksymalne zużycie energii: 0,34 kW / 2,90 A,
- waga: 111 kg.




Wersje z nagrzewnicą elektryczną:
RIRS 700 VE EKO 3.0 | ||
Wydajność / spręż | [m³/h] / [Pa] | 700 / 178 |
Nagrzewnica elektryczna | faza, napięcie | [50Hz / V] | ~1, 230 |
Nagrzewnica elektryczna | moc | [kW] | 2,0 |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 0,17 / 1,40 |
Wentylatory EC | wywiew | prędkość | [min-1] | 3230 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 0,17 / 1,40 |
Wentylatory EC | nawiew | prędkość | [min-1] | 3230 |
Sprawność cieplna | do 85% | |
Maksymalne zużycie energii | [kW] / [A] | 2,34 / 11,60 |
Płyta sterująca | PRV | |
Klasa filtra nawiewnego | ePM1 70% (F7) | |
Klasa filtra wywiewnego | ePM10 55% (M5) | |
Izolacja cieplna | [mm] | 50 |
Kolor (RAL) | 9016 (biały) | |
Waga | [kg] | 113 |
Eksploatacja | w pomieszczeniu | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |
Wersja z nagrzewnicą wodną:
RIRS 700 VW EKO 3.0 | ||
Wydajność / spręż | [m³/h] / [Pa] | 700 / 178 |
Nagrzewnica wodna (opcja) | AVS 250 | |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 0,17 / 1,40 |
Wentylatory EC | wywiew | prędkość | [min-1] | 3230 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 0,17 / 1,40 |
Wentylatory EC | nawiew | prędkość | [min-1] | 3230 |
Sprawność cieplna | do 85% | |
Maksymalne zużycie energii | [kW] / [A] | 0,34 / 2,90 |
Płyta sterująca | PRV | |
Klasa filtra nawiewnego | ePM1 70% (F7) | |
Klasa filtra wywiewnego | ePM10 55% (M5) | |
Izolacja cieplna | [mm] | 50 |
Kolor (RAL) | 9016 (biały) | |
Waga | [kg] | 111 |
Eksploatacja | w pomieszczeniu | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

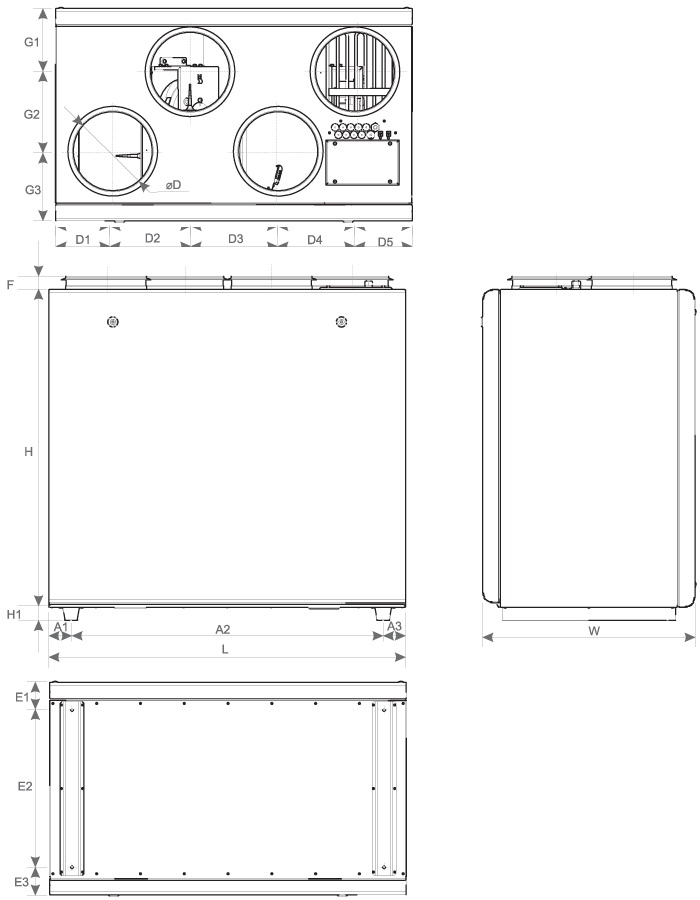

L [mm] |
W [mm] |
H [mm] |
øD [mm] |
H1 [mm] |
F [mm] |
A1 [mm] |
A2 [mm] |
A3 [mm] |
E1 [mm] |
1100 | 655 | 980 | 250 | 40 | 41 | 69 | 962 | 69 | 85 |
E2 [mm] |
E3 [mm] |
D1 [mm] |
D2 [mm] |
D3 [mm] |
D4 [mm] |
D5 [mm] |
G1 [mm] |
G2 [mm] |
G3 [mm] |
---|---|---|---|---|---|---|---|---|---|
485 | 85 | 177 | 237 | 272 | 237 | 177 | 195 | 245 | 113 |
Układ strony serwisowej:

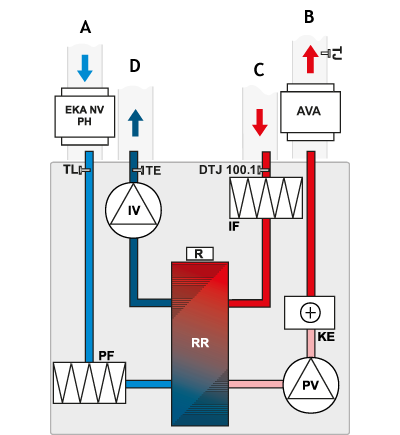

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

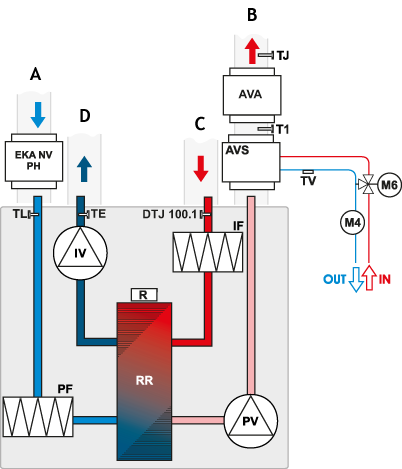

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:
LEGENDA:
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
AVA - chłodnica wodna (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M1 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja) PF - filtr nawiewny
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
