Produkt marki Salda

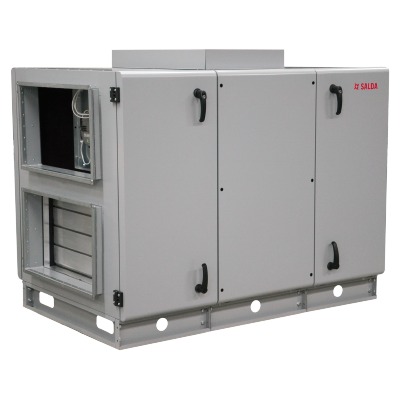

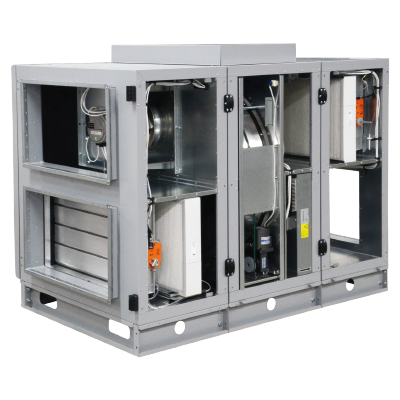

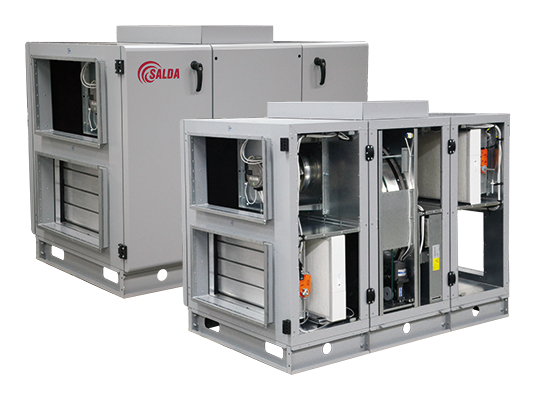

Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.

Charakterystyka:

  • kompaktowe rozmiary - centrala w 3 sekcjach,
  • ciche i wydajne wentylatory EC,
  • obrotowy wymiennik ciepła,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • sterowanie przepływem powietrza,
  • zmienne strony obsługi,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
  • efektywna filtracja powietrza nawiewanego (F7),
  • RHX - zmienna prędkość obrotowa wymiennika.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 2500 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
  • moc nagrzewnicy: 9,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,72 kW / 3,10 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: do 85%,
  • maksymalne zużycie energii: 10,43 kW / 19,20 A,
  • waga: 390 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 2500 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: SVS 600×350 / SVS 700×400,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,72 kW / 3,10 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: do 85%,
  • maksymalne zużycie energii: 1,43 kW / 6,20 A,
  • waga: 385 kg.

Wersje z nagrzewnicą elektryczną:

RIRS 2500 HE EKO 3.0 RHX
Wydajność/spręż [m³/h] / [Pa] 2500 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~3, 400
Nagrzewnica elektryczna | moc [kW] 9,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,72 / 3,10
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,72 / 3,10
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna do 85%
Maksymalne zużycie energii [kW] / [A] 10,43 / 19,20
Płyta sterująca PRV
Klasa filtra nawiewnego ePM1 70% (F7)
Klasa filtra wywiewnego ePM10 55% (M5)
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga [kg] 390
Eksploatacja w pomieszczeniu lub na zewnątrz
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018

Wersja z nagrzewnicą wodną:

RIRS 2500 HW EKO 3.0 RHX
Wydajność/spręż [m³/h] / [Pa] 2500 / 200
Nagrzewnica wodna (opcja) SVS 600×350 / SVS 700×400
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,72 / 3,10
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,72 / 3,10
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna do 85%
Maksymalne zużycie energii [kW] / [A] 1,43 / 6,20
Płyta sterująca PRV
Klasa filtra nawiewnego ePM1 70% (F7)
Klasa filtra wywiewnego ePM10 55% (M5)
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga [kg] 385
Eksploatacja w pomieszczeniu lub na zewnątrz
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
G
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
H1
[mm]
H2
[mm]
1608 1110 1105 700 400 500 606 500 141 95
F
[mm]
A1
[mm]
A2
[mm]
A3
[mm]
A4
[mm]
A5
[mm]
A6
[mm]
A7
[mm]
E1
[mm]
E2
[mm]
51 44 412 89 518 89 412 44 75 960
E3
[mm]
B1*
[mm]
B2
[mm]
B3*
[mm]
D1
[mm]
D2
[mm]
G1
[mm]
G2
[mm]
G3
[mm]
75 608 / 522 477 522 / 608 204 204 82 128 91

* wersja lewa / prawa

Układ strony serwisowej:

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

LEGENDA:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

DTJ - czujnik wilgotności i temperatury
EKS NV PH - nagrzewnica wstępna (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M2 - siłownik przepustnicy powietrza zewnętrznego
M3 - siłownik przepustnicy powietrza wywiewanego
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PF - filtr nawiewny
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
SVS - nagrzewnica montowana na kanale (opcja)
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
