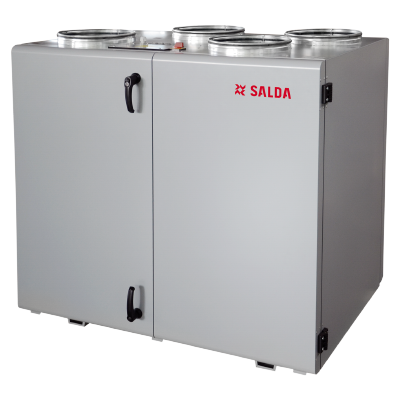

RIRS 1900 V EKO 3.0 RHX
RIRS 1900 V EKO 3.0 RHX
RIRS 1900 V EKO 3.0 RHX


Centrale wentylacyjne z serii RIRS to urządzenia wyposażone w wymienniki obrotowe z możliwością montażu urządzeń w pomieszczeniach nieogrzewanych.
Charakterystyka:
- kompaktowe rozmiary,
- ciche i wydajne wentylatory EC,
- obrotowy wymiennik ciepła,
- zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
- sterowanie nagrzewnicą elektryczną: 0-10 V,
- sterowanie przepływem powietrza,
- niski poziom hałasu,
- izolacja akustyczna ścian: 50 mm,
- szybki i łatwy montaż,
- całkowicie zintegrowany system sterowania typu plug&play,
- zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
- opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
- efektywna filtracja powietrza nawiewanego (F7),
- RHX - zmienna prędkość obrotowa wymiennika.
Wybrane dane techniczne:
Wersje z nagrzewnicą elektryczną:
- wydajność / spręż: 1800 m³/h / 69 Pa,
- napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
- moc nagrzewnicy: 9,0 kW,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 0,47 kW / 2,04 A,
- prędkość wentylatora: 2530 min-1,
- sprawność cieplna: do 85%,
- maksymalne zużycie energii: 9,94 kW / 17,18 A,
- waga: 238 kg.
Wersja z nagrzewnicą wodną:
- wydajność / spręż: 1800 m³/h / 69 Pa,
- opcjonalna nagrzewnica wodna: AVS 315,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 0,47 kW / 2,04 A,
- prędkość wentylatora: 2530 min-1,
- sprawność cieplna: do 85%,
- maksymalne zużycie energii: 0,94 kW / 4,08 A,
- waga: 235 kg.




Wersje z nagrzewnicą elektryczną:
RIRS 1900 VE EKO 3.0 RHX | ||
Wydajność / spręż | [m³/h] / [Pa] | 1800 / 69 |
Nagrzewnica elektryczna | faza, napięcie | [50Hz / V] | ~3, 400 |
Nagrzewnica elektryczna | moc | [kW] | 9,0 |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 0,47 / 2,04 |
Wentylatory EC | wywiew | prędkość | [min-1] | 2530 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 0,47 / 2,04 |
Wentylatory EC | nawiew | prędkość | [min-1] | 2530 |
Sprawność cieplna | do 85% | |
Maksymalne zużycie energii | [kW] / [A] | 9,94 / 17,18 |
Płyta sterująca | PRV | |
Klasa filtra nawiewnego | ePM1 70% (F7) | |
Klasa filtra wywiewnego | ePM10 55% (M5) | |
Izolacja cieplna | [mm] | 50 |
Kolor (RAL) | 7040 (szary) | |
Waga | [kg] | 238 |
Eksploatacja | w pomieszczeniu | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |
Wersja z nagrzewnicą wodną:
RIRS 1900 VW EKO 3.0 RHX | ||
Wydajność / spręż | [m³/h] / [Pa] | 1800 / 69 |
Nagrzewnica wodna (opcja) | AVS 315 | |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 0,47 / 2,04 |
Wentylatory EC | wywiew | prędkość | [min-1] | 2530 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 0,47 / 2,04 |
Wentylatory EC | nawiew | prędkość | [min-1] | 2530 |
Sprawność cieplna | do 85% | |
Maksymalne zużycie energii | [kW] / [A] | 0,94 / 4,08 |
Płyta sterująca | PRV | |
Klasa filtra nawiewnego | ePM1 70% (F7) | |
Klasa filtra wywiewnego | ePM10 55% (M5) | |
Izolacja cieplna | [mm] | 50 |
Kolor (RAL) | 7040 (szary) | |
Waga | [kg] | 235 |
Eksploatacja | w pomieszczeniu | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

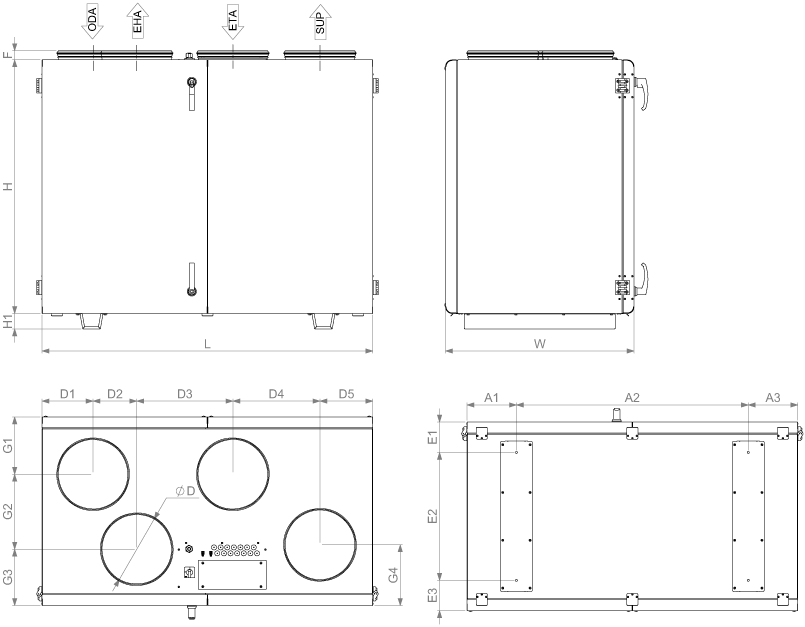

L [mm] |
W [mm] |
H [mm] |
øD [mm] |
G [mm] |
H1 [mm] |
F [mm] |
A1 [mm] |
A2 [mm] |
A3 [mm] |
E1 [mm] |
1500 | 855 | 1150 | 315 | - | 70 | 41 | 224 | 1052 | 224 | 138 |
E2 [mm] |
E3 [mm] |
D1* [mm] |
D2* [mm] |
D3 [mm] |
D4* [mm] |
D5* [mm] |
G1 [mm] |
G2* [mm] |
G3* [mm] |
G4* [mm] |
---|---|---|---|---|---|---|---|---|---|---|
580 | 138 | 231 / 240 | 198 / 395 | 436 | 395 / 198 | 240 / 231 | 260 | 340 / 280 | 255 / 315 | 275 / 255 |
* wersja lewa / prawa
Układ strony serwisowej:

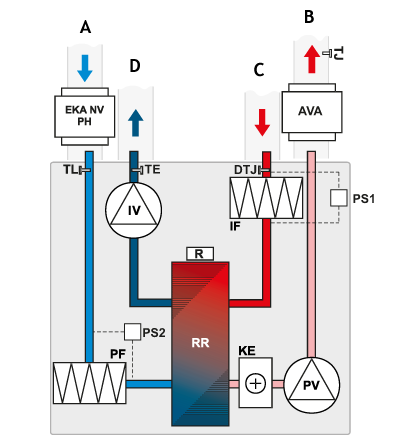

Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

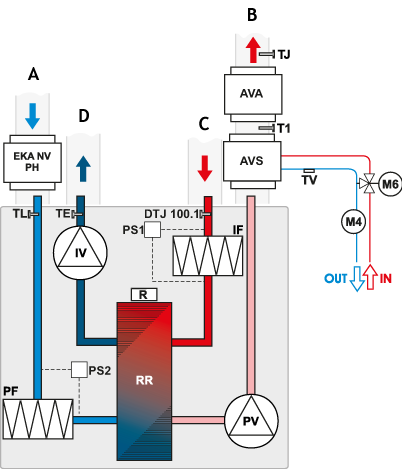

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:
LEGENDA:
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
AVA - chłodnica wodna (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna (opcja)
IF - filtr wyciągowy
IV - wentylator wywiewny
KE - nagrzewnica elektryczna
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PF - filtr nawiewny
PS1 - przełącznik różnicowo-ciśnieniowy powietrza nawiewanego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
PV - wentylator nawiewny
R - silnik obrotowego wymiennika ciepła
RR - obrotowy wymiennik ciepła
T1 - termostat przeciwzamrożeniowy
TE - czujnik temperatury powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
