Przepustnica z obejściem TATU
Przepustnica z obejściem TATU
Przepustnica z obejściem TATU

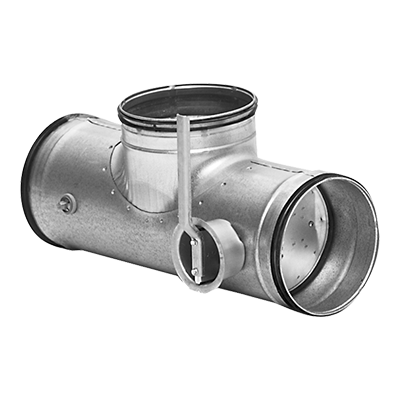

Przepustnica z obejściem.
Składa się z wydłużonego trójnika wyposażonego w dwie połączone ze sobą przepustnice DTU.
Może być stosowana dla kanałów "by-pass". Dlatego zastępuje dwie konwencjonalne przepustnice + dwie złączki + jeden trójnik i jest 20-30% krótsza.
Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.
Dla średnic ø100-400 spełnia wymagania klasy ciśnienia A w pozycji zamkniętej.

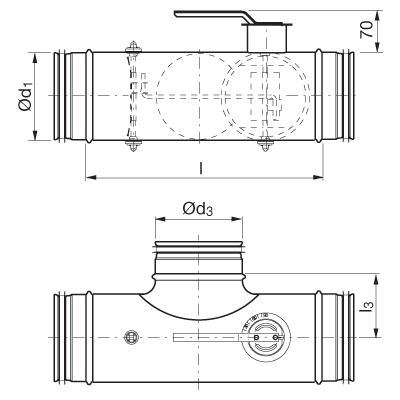

| ød1 [mm] |
ød3 [mm] |
l [mm] |
l3 [mm] |
Klasa szczelności w położeniu zamkniętym |
| 100 | 100 | 280 | 65 | 2 |
| 125 | 125 | 345 | 83 | 2 |
| 160 | 160 | 385 | 105 | 2 |
| 200 | 200 | 425 | 125 | 2 |
| 250 | 250 | 520 | 150 | 2 |
| 315 | 315 | 585 | 182 | 2 |
| 400 | 400 | 645 | 225 | 2 |

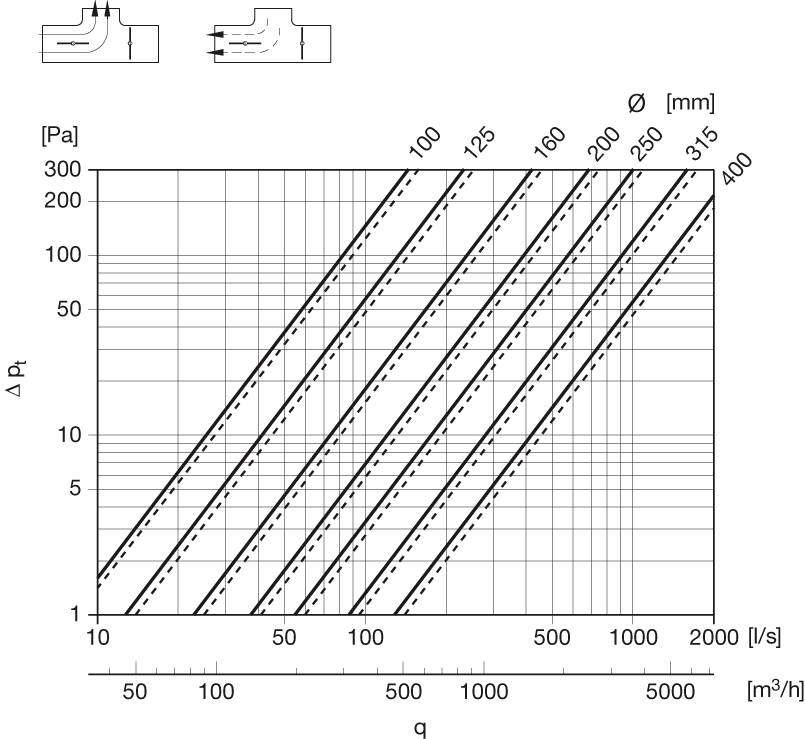

Charakterystyki ciśnienia narysowane linią przerywaną odnoszą się do przepływu powietrza jak na rysunku z prawej strony.
