Produkt marki Lindab

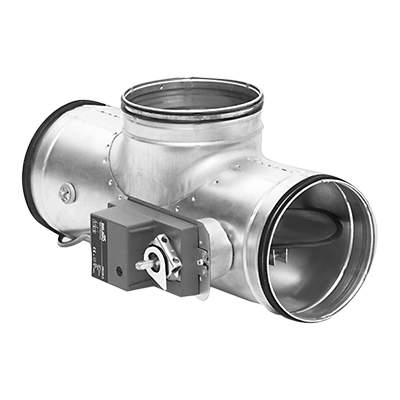

Przepustnica z obejściem z siłownikiem elektrycznym – NM 24 A-F lub NM 230 A-F. Składa się z wydłużonego trójnika wyposażonego w dwie połączone ze sobą przepustnice DTU oraz zamontowanego do nich siłownika 24 lub 230 V.

Może być stosowana dla kanałów "by-pass". Zastępuje przy tym dwie typowe przepustnice + dwie złączki + jeden trójnik i jest przy tym o 20–30% krótsza.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

Dla średnic ø100-400 spełnia wymagania klasy ciśnienia A w pozycji zamkniętej.

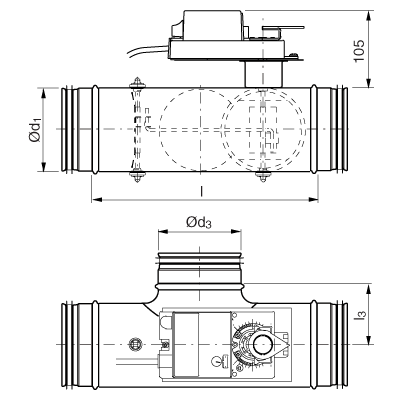

ød1
[mm]
ød3
[mm]
l
[mm]
l3
[mm]
Klasa szczelności
w położeniu zamkniętym
100 100 280 65 2
125 125 345 83 2
160 160 385 105 2
200 200 425 125 2
250 250 520 150 2
315 315 585 182 2
400 400 645 225 2

Siłowniki NM:

NM 24 A-F NM 230 A-F
Napięcie zasilające: AC 19,2-28,8 V, 50/60 Hz
DC 19,2-28,8 V
AC 85-265 V, 50/60 Hz
Pobór mocy: 1,5 W 2,5 W
Do doboru przewodów: 3,5 VA 6,0 VA
Podłączenie: Przewód 1 m, 3×0,75 mm² Przewód 1 m, 3×0,75 mm²
Kąt obrotu: maks. 95°, nastawiany 0-100% maks. 95°, nastawiany 0-100%
Moment obrotowy przy napięciu nominalnym: min. 10 Nm min. 10 Nm
Kierunek obrotu: Przełącznik wyboru Przełącznik wyboru
Wskaźnik położenia: Mechaniczny Mechaniczny
Czas otwierania dla 95°: 150 s 150 s
Poziom mocy akustycznej: maks. 35 dB(A) maks. 35 dB(A)
Klasa ochronności: III Napięcie bezpieczne - niskie II Pełna izolacja
Kategoria ochronna obudowy: IP 54 IP 54
Dopuszczalna temperatura otoczenia: od -30 do +50°C od -30 do +50°C
Wilgotność otoczenia: 95 % wilg. wzgl. 95 % wilg. wzgl.

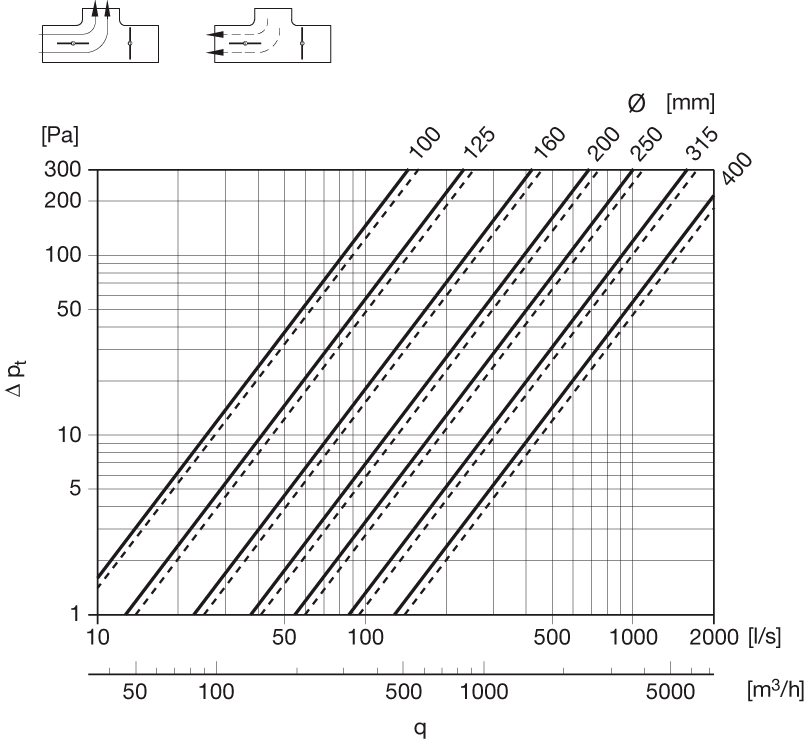

Charakterystyki ciśnienia narysowane linią przerywaną odnoszą się do przepływu powietrza jak na rysunku z prawej strony.
