Produkt marki Lindab

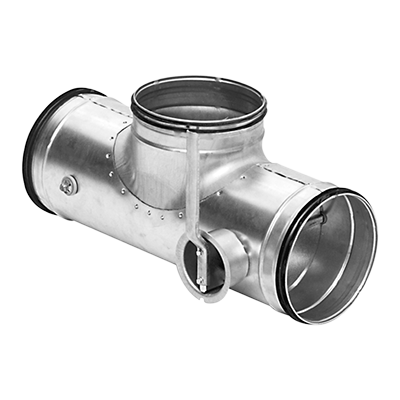

Przepustnica z obejściem.
Składa się z  przedłużonego trójnika i dwóch połączonych przepustnic DSU.

Może być stosowana dla kanałów "by-pass". Dlatego zastępuje dwie konwencjonalne przepustnice + dwie złączki + jeden trójnik i jest 20-30% krótsza.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

Dla średnic ø100-400 spełnia wymagania klasy ciśnienia A w pozycji zamkniętej.

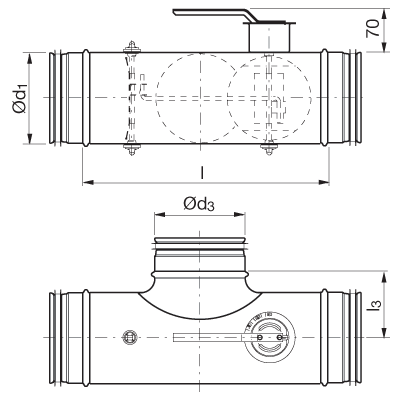

ød1
[mm]
ød3
[mm]
l
[mm]
l3
[mm]
Klasa szczelności
w położeniu zamkniętym
100 100 280 65 0
125 125 345 83 0
160 160 385 105 0
200 200 425 125 0
250 250 520 150 0
315 315 585 182 0
400 400 645 225 0

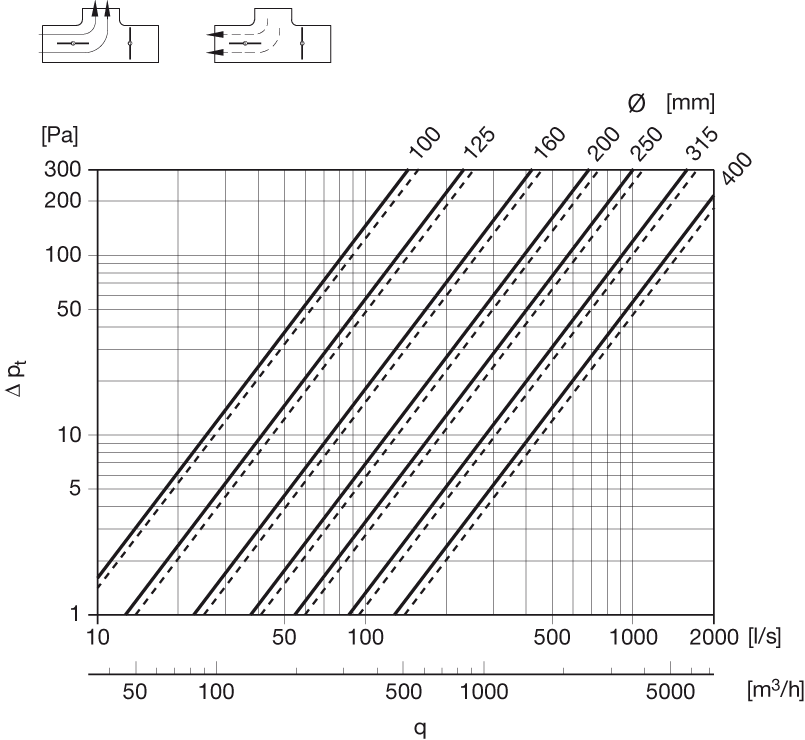

Charakterystyki ciśnienia narysowane linią przerywaną odnoszą się do przepływu powietrza jak na rysunku z prawej strony.
