Przepustnica wielopłaszczyznowa aluminiowa PW/PW-SI

Opis Wymiary Rysunek złożeniowy Dane techniczne Pliki do pobrania

Materiał:

• aluminium (obudowa + żaluzja);
• tworzywo PA (kółka napędowe);
• guma (uszczelki).

Charakterystyka produktu:

• mechanizm napędowy całkowicie ukryty w profilu bocznym;
• z uwagi na ograniczenia transportowe, jeden z wymiarów (A lub B) nie może być większy niż 2000 mm;
• zakres temp. pracy: od -20 do +80°C.

Wykonanie:

• z napędem ręcznym lub pod siłownik;

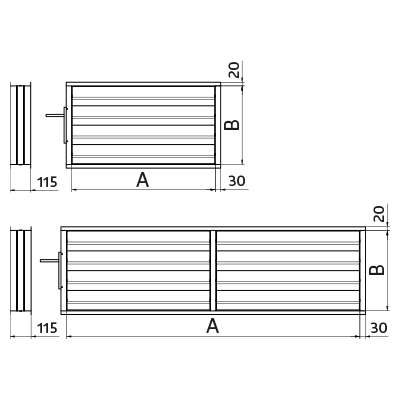

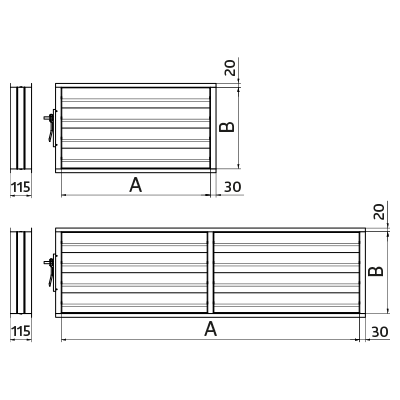

• przy A ≥ 1300 mm wykonywana jest jako dzielona;
• przy B ≥ 1600 mm - dodatkowa rączka/trzpień.

Oznaczenia:

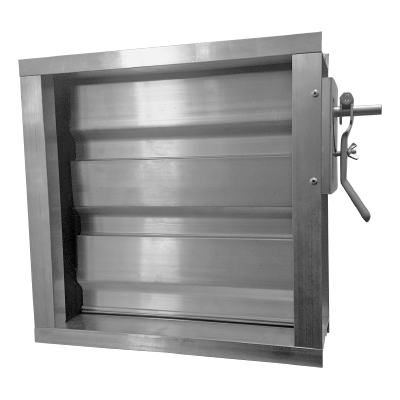

• PW - przepustnica wielopłaszczyznowa z mechanizmem ręcznym;

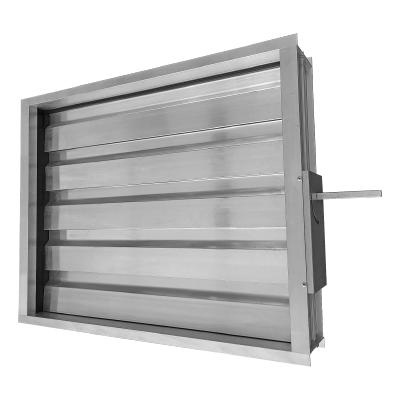

• PW-SI - przepustnica wielopłaszczyznowa pod siłownik (sworzeń 12×12 mm).

A [mm]	B [mm]
200 - 2000	200 - 2000

W przypadku zamówień pełnych wymiarów B, np. 200, 300, 400, 500, 600, etc. rzeczywisty wymiar będzie powiększony o 12 mm.

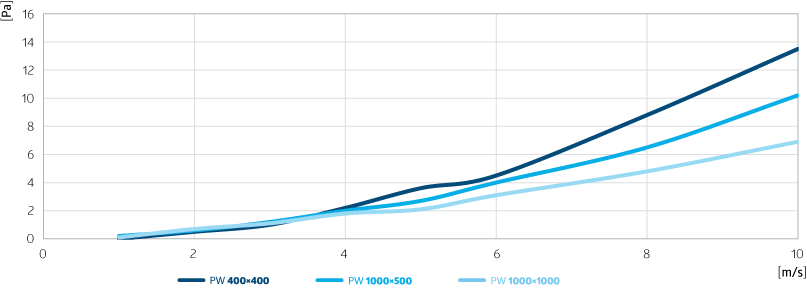

Wykres straty ciśnienia:

* Dla przepustnicy o wymiarach 1000×1000 mm wartość spadku ciśnienia dla prędkości 8 oraz 10 m/s została otrzymana na zasadzie ekstrapolacji.
