Przepustnica regulacyjna o przekroju prostokątnym LKSR

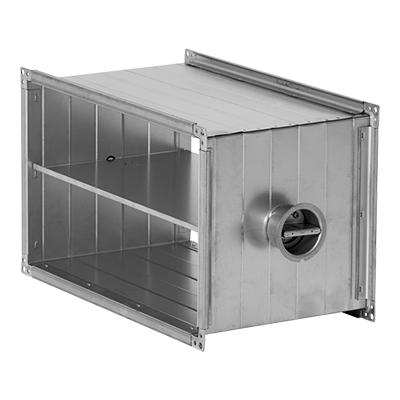

Przepustnica regulacyjna prostokątna.
Składa się z kanału z płaskiej blachy trapezowej i łopatki obrotowej. Łopatka może być ustawiana w pozycji 0-90° przy pomocy pokrętła w osłonie, a kąt nachylenia ostrza odczytuje się z wytłoczonej na krawędzi kielicha skali. Blokowanie przepustnicy w danym położeniu odbywa się przy pomocy dwóch śrub Pozidriv (krzyżakowym) PZD2.

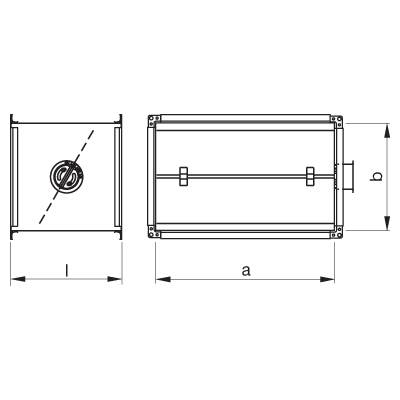

Przepustnica jest z obu stron wyposażona w ramkę przyłączeniową. Długość przepustnicy wynosi standardowo b + 10, ale można też zamówić przepustnicę o niestandardowych wymiarach.
Ze względu na wysokość pokrętła, przepustnica jest przystosowana do izolacji o grubości 50 mm Jeśli wymagana jest grubsza izolacja, stosuje się specjalną osłonę IK.
Maksymalne wymiary przepustnicy to 600 × 600 mm.
LKSR jest wyposażony w ramkę łączącą RJFP.
