Prostokątny regulator stałego przepływu DAC-R
Prostokątny regulator stałego przepływu DAC-R
Prostokątny regulator stałego przepływu DAC-R
Regulatory stałego przepływu są przeznaczone do instalacji nawiewnych i wywiewnych. Mogą być instalowane w pozycji poziomej lub pionowej z poziomą osia obrotu. Siły aerodynamiczne działające na urządzenie są kompensowane przez element regulacyjny tak, aby uzyskać zadana wartość przepływu.
Regulatory manualne nie wymagają podłączenia zewnętrznego źródła zasilania. Ustawienie wymaganej wartości przepływu odbywa się za pomocą dźwigi ze skalą i wskaźnikiem.
Regulator składa się z korpusu z przegrodą oraz elementu regulacyjnego. Element regulacyjny znajduje się na zewnątrz korpusu, w obudowie ze skalą służącą do ustawienia wymaganej wartości przepływu. Dokładność skali wynosi ±5%.
Dane techniczne:

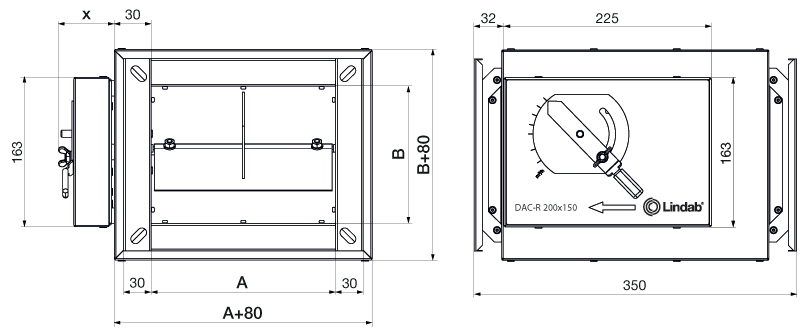

- wymiary nominalne: 200×100 ÷ 600×600;
- długość: L = 350;
- szczelność obudowy wg EN 1751: klasa C;
- zakres przepływu: 250 ÷ 12 000 m3/h;
- dokładność: 10-15% (dla nastaw min./max. - 20%).
Warunki pracy
Poprawna praca regulatora jest zapewniona w poniższych warunkach:
- maksymalna prędkość przepływu powietrza 10 m/s;
- maksymalne ciśnienie w kanale 1000 Pa;

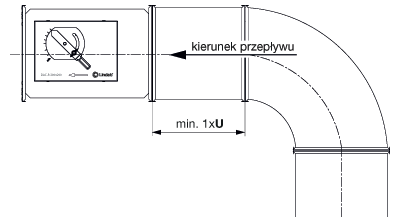

- ustabilizowany przepływ powietrza przez regulator.
Regulatory są zaprojektowane do stosowanie w strefie klimatu umiarkowanego zgodnie z EN 60 721-3-3. Regulatory są przeznaczone do instalacji czystego powietrza - nie zawierającego cząstek ściernych, agresywnych chemicznie, lepkich itp. Temperatura pracy od 0 do +50°C.
Budowa
Regulator składa się z korpusu z przegrodą regulująca przepływ i urządzenia sterującego. Łożyska ślizgowe osi przegrody są wykonane z tworzywa sztucznego. Urządzenie sterujące składa się ze sprężyny i amortyzatora. Na obudowie urządzenia sterującego znajduje się dźwignia ze wskazówką i podziałką do regulacji wymaganego przepływu.
Regulatory mogą być alternatywnie wyposażone w siłownik. Umożliwia to zdalną regulację wymaganego przepływu. W przypadku zastosowania siłownika zakres temperatur pracy wynosi od 0°C do +50°C.
Korpus sterownika może być opcjonalnie izolowany.

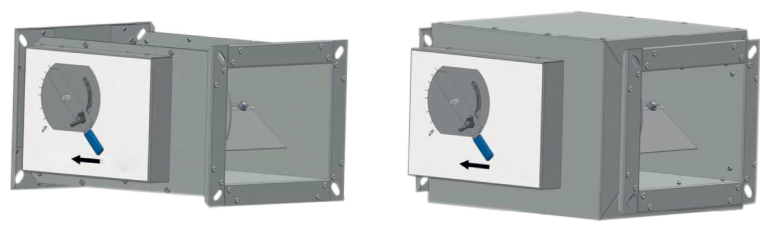

Wersja bez izolacji (po lewej) i z izolacją.
Materiał
Korpus regulatora i obudowa modułu sterującego wykonane są z blachy stalowej ocynkowanej. Przegroda wykonana jest z blachy aluminiowej. Oś i sprężyna wykonane są ze stali nierdzewnej, zaś łożyska osi obrotu z tworzywa sztucznego. Regulator jest dostarczany w wersji niemalowanej.
Na życzenie klienta regulator może być wykonany ze stali nierdzewnej AISI 304 (EN 1.4301). Większość metalowych elementów regulatora, z wyjątkiem siłownika wykonana jest ze wspomnianej stali nierdzewnej. Sprężyny w mechanizmie sterującym wykonane są ze stali nierdzewnej AISI301. Elementy plastikowe, uszczelniacze, siłowniki i wyłączniki krańcowe są identyczne dla wszystkich wariantów materiałowych regulatorów. Wszelkie inne wymagania dotyczące projektu należy uznać za nietypowe i należy je rozpatrywać indywidualnie.
Przeglądy i konserwacja
Urządzenie jest skonstruowane i wstępnie ustawione przez producenta, jego działanie uzależnione jest od prawidłowego montażu i regulacji.
Warunki przechowywania i transportu
Regulatory należy transportować bez bezpośredniego narażenia na wpływ warunków atmosferycznych, nie mogą wystąpić żadne gwałtowne wstrząsy, a temperatura otoczenia nie może przekraczać +40°C. Regulatory muszą być zabezpieczone przed uszkodzeniami mechanicznymi podczas transportu i przechowywania.
Sterowniki należy przechowywać w pomieszczeniach zamkniętych bez agresywnych oparów, gazów i pyłów. Temperatura w pomieszczeniu musi mieścić się w zakresie od -5 do +40°C, a maksymalna wilgotność względna 80%. Regulatory muszą być zabezpieczone przed uszkodzeniami mechanicznymi podczas transportu i manipulacji.
Parametry podstawowe
Przepływ powietrza
A [mm] |
B [mm] |
Przepływ [m³/h] | |
minimalny | maksymalny | ||
200 | 100 | 250 | 700 |
200 | 150 | 400 | 1000 |
200 | 200 | 500 | 1300 |
300 | 100 | 400 | 1000 |
300 | 150 | 500 | 1500 |
300 | 200 | 600 | 2000 |
300 | 250 | 800 | 2500 |
300 | 300 | 1000 | 3000 |
400 | 200 | 900 | 2700 |
400 | 250 | 1200 | 3400 |
400 | 300 | 1500 | 4200 |
400 | 400 | 1800 | 5400 |
500 | 200 | 1100 | 3400 |
500 | 250 | 1500 | 4200 |
500 | 300 | 1800 | 4800 |
500 | 400 | 2200 | 6800 |
500 | 500 | 3000 | 8400 |
600 | 200 | 1500 | 4000 |
600 | 250 | 1800 | 5000 |
600 | 300 | 2100 | 6000 |
600 | 400 | 3000 | 8000 |
600 | 500 | 3600 | 10000 |
600 | 600 | 4200 | 12000 |
Parametry regulatora
A [mm] |
B [mm] |
Przepływ [m³/h] |
Dokładność regulacji [%] |
Min. różnica ciśnień [Pa] |
200 | 100 | 250 400 500 700 |
20 15 15 10 |
70 70 70 80 |
200 | 150 | 400 600 800 1000 |
20 15 15 10 |
70 70 70 80 |
200 | 200 | 500 700 1000 1300 |
20 15 10 10 |
70 70 70 80 |
300 | 100 | 400 600 800 1000 |
20 15 10 10 |
70 70 70 80 |
300 | 150 | 500 800 1000 1500 |
20 15 10 10 |
70 70 70 70 |
300 | 200 | 600 800 1200 2000 |
20 15 15 10 |
70 70 80 80 |
300 | 250 | 800 1200 1700 2500 |
20 15 10 10 |
70 70 80 80 |
300 | 300 | 1000 1500 2000 3000 |
20 15 15 10 |
70 70 80 90 |
400 | 200 | 900 1500 2000 2700 |
20 15 10 10 |
70 70 70 70 |
400 | 250 | 1200 1600 2500 3400 |
20 15 15 10 |
70 70 70 80 |
400 | 300 | 1500 2500 3500 4200 |
20 15 15 10 |
70 70 70 90 |
400 | 400 | 1800 3000 4000 5400 |
20 15 10 10 |
70 70 70 70 |
500 | 200 | 1100 1500 2500 3400 |
20 15 15 10 |
70 70 70 80 |
500 | 250 | 1500 2500 3500 4200 |
20 15 15 10 |
70 70 80 90 |
500 | 300 | 1800 2500 3500 4800 |
20 15 15 10 |
70 70 80 90 |
500 | 400 | 2200 3000 5000 6800 |
20 15 15 10 |
70 70 70 80 |
500 | 500 | 3000 5000 7000 8400 |
20 15 15 10 |
70 70 80 90 |
600 | 200 | 1500 2000 3000 4000 |
20 15 15 10 |
70 70 70 80 |
600 | 250 | 1800 2500 3500 5000 |
20 15 15 10 |
70 70 80 80 |
600 | 300 | 2100 3500 4500 6000 |
20 15 10 10 |
70 70 80 80 |
600 | 400 | 3000 4000 6000 8000 |
20 15 15 10 |
70 70 70 80 |
600 | 500 | 3600 5000 7000 10000 |
20 15 15 10 |
70 70 80 80 |
600 | 600 | 4200 7000 9000 12000 |
20 15 10 10 |
70 70 80 80 |
Dane elektryczne, schematy połączeń
Parametry siłowników
Siłownik | Wskaźnik położenia |
Moment obrotowy |
Waga | Napięcie nominalne |
Zużycie energii | ||
podczas pracy |
w spoczynku | moc znamionowa | |||||
Belimo LM 230A | NO | 5 Nm | 0,50 kg | AC 100 ... 240 V, 50/60 Hz |
1,5 W | 0,4 W | 4,0 VA |
Belimo LM 230A-S | YES | 5 Nm | 0,60 kg | AC 100 ... 240 V, 50/60 Hz |
1,5 W | 0,4 W | 4,0 VA |
Belimo NM 230A | NO | 10 Nm | 0,75 kg | AC 100 ... 240 V, 50/60 Hz |
2,5 W | 0,6 W | 5,5 VA |
Belimo NM 230A-S | YES | 10 Nm | 0,85 kg | AC 100 ... 240 V, 50/60 Hz |
2,5 W | 0,6 W | 6,0 VA |
Belimo LM 24A | NO | 5 Nm | 0,50 kg | AC 24 V, 50/60 Hz DC 24 V |
1,0 W | 0,2 W | 2,0 VA |
Belimo LM 24A-S | YES | 5 Nm | 0,60 kg | AC 24 V, 50/60 Hz DC 24 V |
1,0 W | 0,2 W | 2,0 VA |
Belimo LM 24A-SR | YES | 5 Nm | 0,85 kg | AC 24 V, 50/60 Hz DC 24 V |
1,0 W | 0,4 W | 2,0 VA |
Belimo NM 24A | NO | 10 Nm | 0,75 kg | AC 24 V, 50/60 Hz DC 24 V |
1,5 W | 0,2 W | 3,5 VA |
Belimo NM 24A-S | YES | 10 Nm | 0,85 kg | AC 24 V, 50/60 Hz DC 24 V |
1,5 W | 0,2 W | 4,0 VA |
Belimo NM 24A-SR | YES | 10 Nm | 0,80 kg | AC 24 V, 50/60 Hz DC 24 V |
2,0 W | 0,4 W | 4,0 VA |
Belimo SM 230A | NO | 20 Nm | 1,05 kg | AC 100 ... 240 V, 50/60 Hz |
2,5 W | 0,6 W | 6,0 VA |
Belimo SM 230A-S | YES | 20 Nm | 1,10 kg | AC 100 ... 240 V, 50/60 Hz |
2,5 W | 0,6 W | 6,0 VA |
Belimo SM 24A | NO | 20 Nm | 1,00 kg | AC 24 V, 50/60 Hz DC 24 V |
2,0 W | 0,2 W | 4,0 VA |
Belimo SM 24A-S | YES | 20 Nm | 1,05 kg | AC 24 V, 50/60 Hz DC 24 V |
2,0 W | 0,2 W | 4,0 VA |
Belimo SM 24A-SR | YES | 20 Nm | 1,05 kg | AC 24 V, 50/60 Hz DC 24 V |
2,0 W | 0,4 W | 4,0 VA |

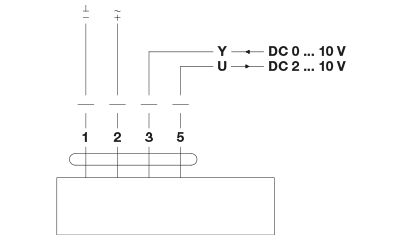

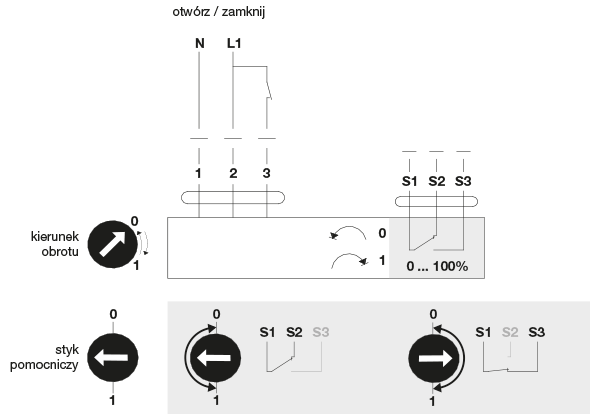

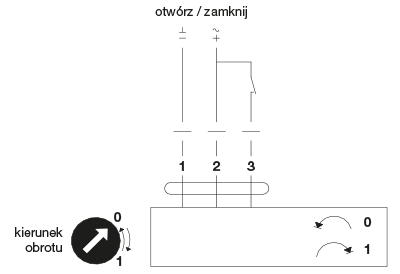

Schematy połączeń

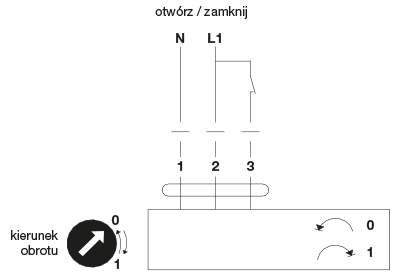

Siłowniki Belimo LM(NM, SM) 230A1)
Siłownik Belimo LM(NM, SM) 24A2)

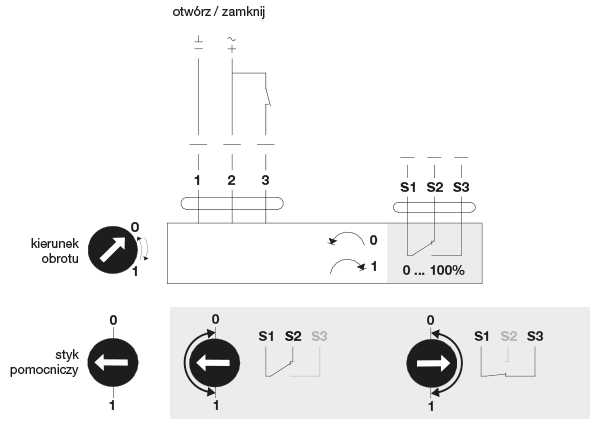

Siłownik Belimo NM (SM) 24A-SR2)
Siłownik Belimo LM(NM, SM) 230A-S1)
siłownik Belimo LM(NM, SM) 24A-S2)
Uwagi:
1) Napięcie zasilania 230V! Jest możliwe równoległe połączenie kilku siłowników, należy sprawdzać dane eksploatacyjne.
2) Podłączać przez transformator zabezpieczający. Jest możliwe równoległe połączenie kilku siłowników, należy sprawdzać dane eksploatacyjne.
Spadek ciśnienia
Δp [Pa]: spadek ciśnienia • V [m/s]: prędkość przepływu powietrza
ρ [kg/m3]: gęstość powietrza • ξ: współczynnik lokalnych strat ciśnienia
A [mm] | B [mm] | ξ |
200 | 100 | 1,386 |
200 | 150 | 1,379 |
200 | 200 | 1,372 |
300 | 100 | 1,379 |
300 | 150 | 1,368 |
300 | 200 | 1,358 |
300 | 250 | 1,347 |
300 | 300 | 1,337 |
400 | 200 | 1,344 |
400 | 250 | 1,330 |
400 | 300 | 1,316 |
400 | 400 | 1,288 |
500 | 200 | 1,330 |
500 | 250 | 1,312 |
500 | 300 | 1,295 |
500 | 400 | 1,260 |
500 | 500 | 1,224 |
600 | 200 | 1,316 |
600 | 250 | 1,295 |
600 | 300 | 1,274 |
600 | 400 | 1,231 |
600 | 500 | 1,189 |
600 | 600 | 1,147 |

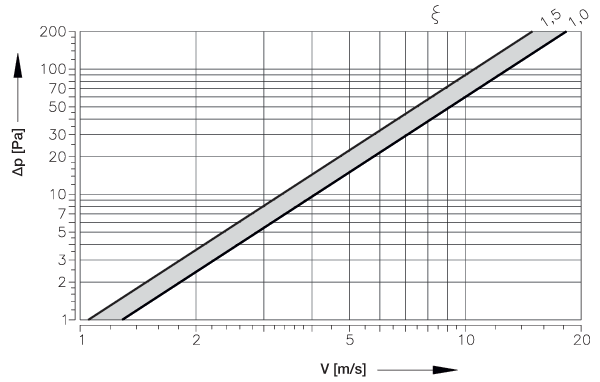

Spadek ciśnienia (wartości obowiązują przy całkowitym otwarciu przepustnicy regulatora):
Δp [Pa]: spadek ciśnienia • V [m/s]: prędkość przepływu powietrza

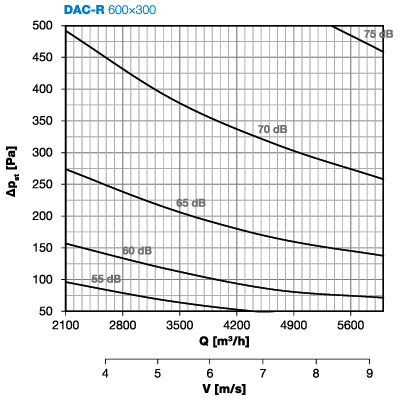

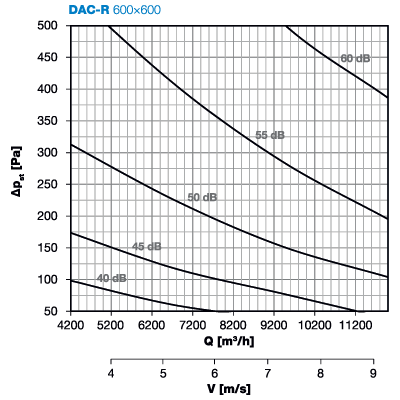

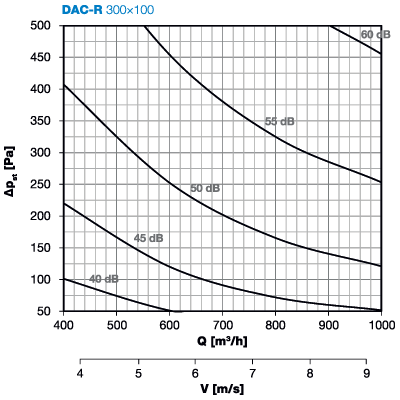

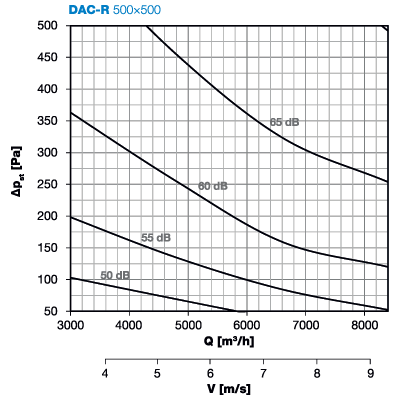

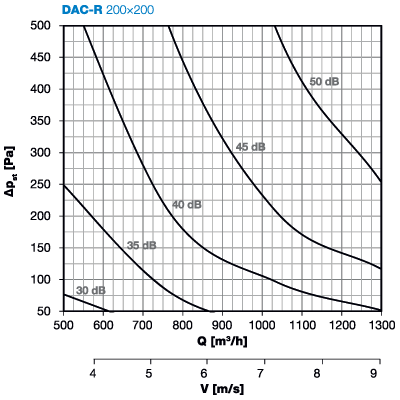

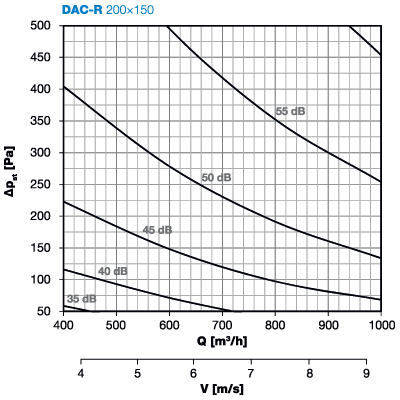

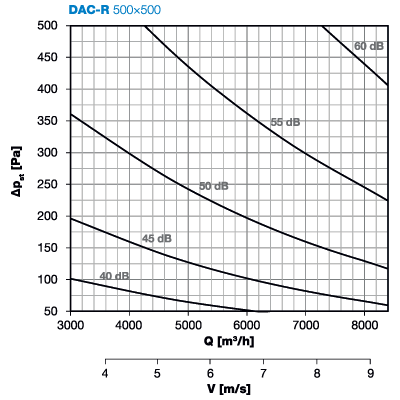

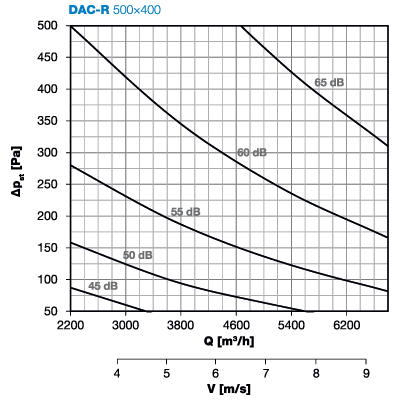

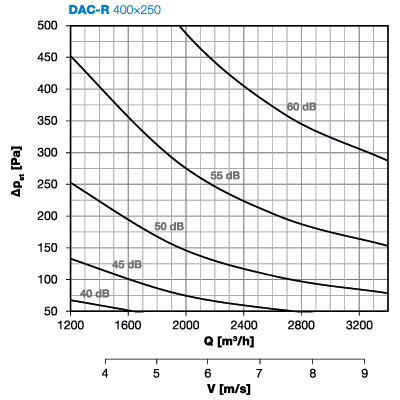

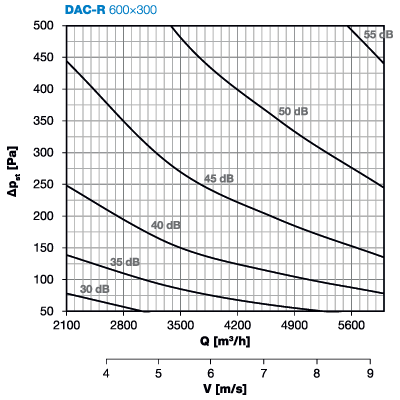

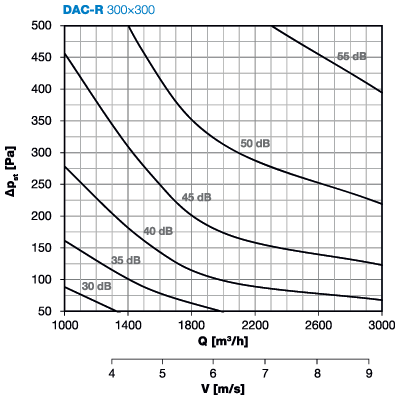

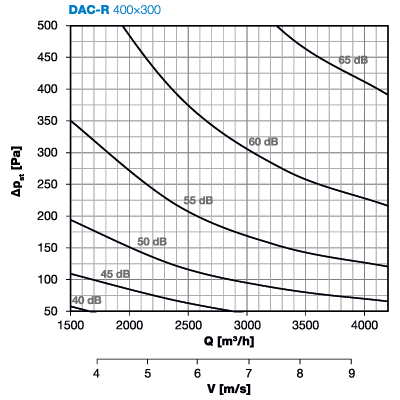

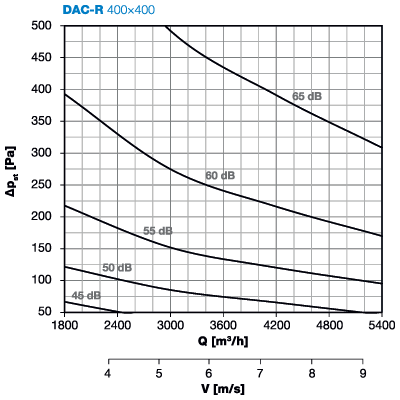

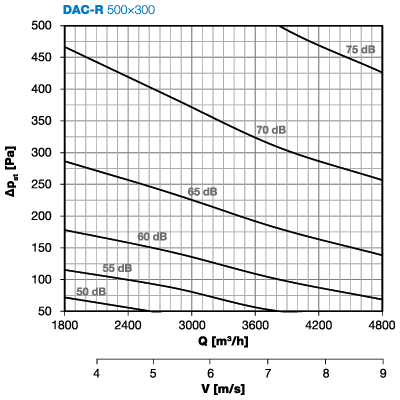

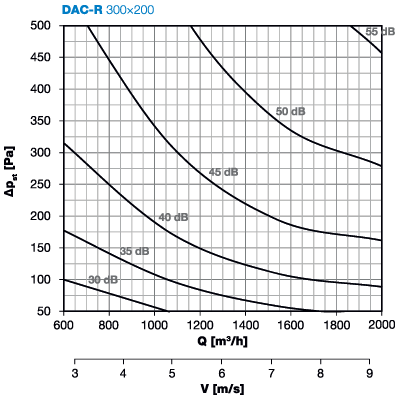

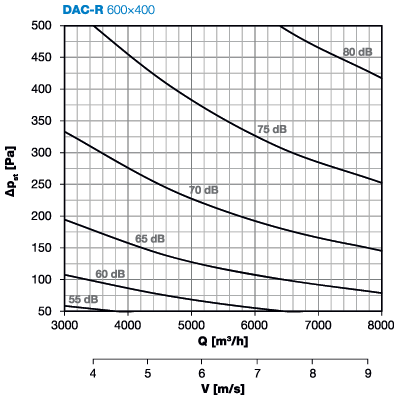

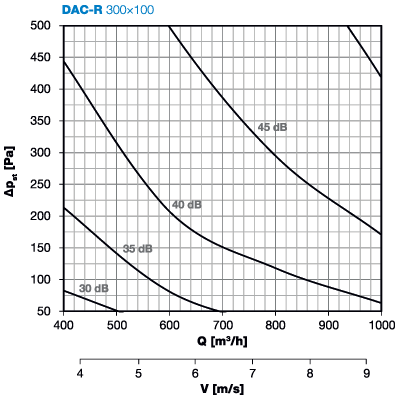

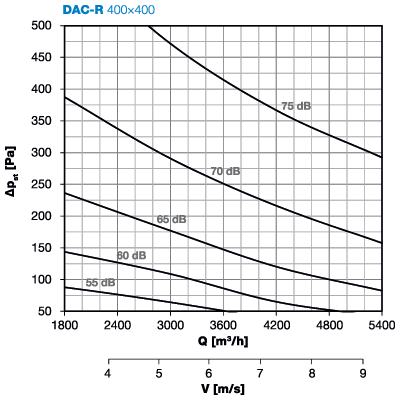

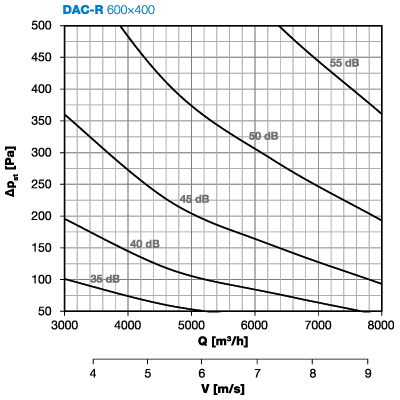

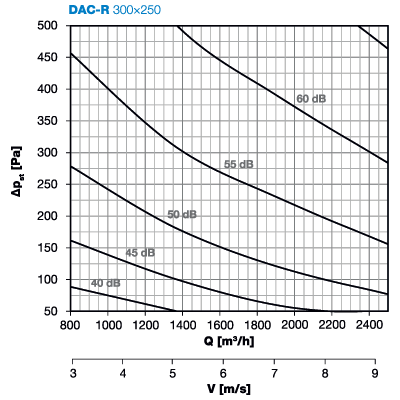

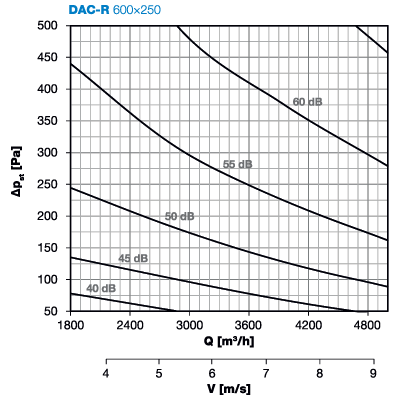

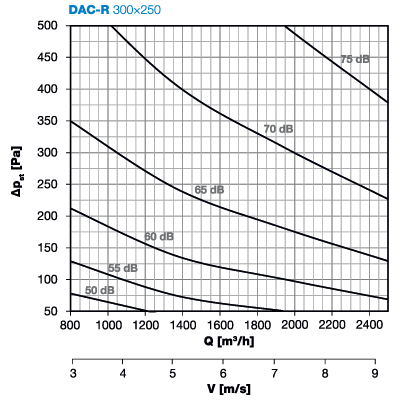

Dane akustyczne

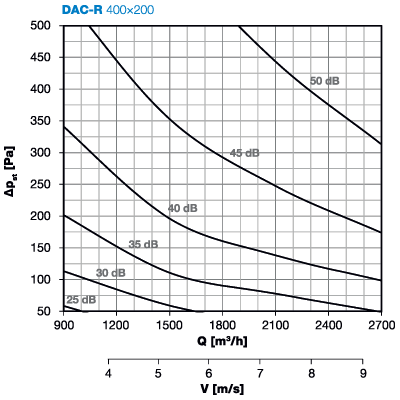

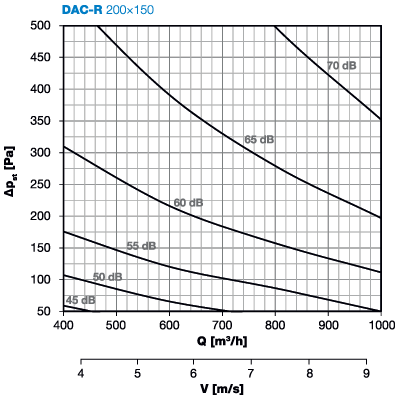

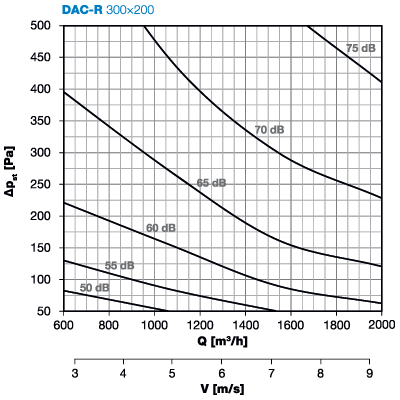

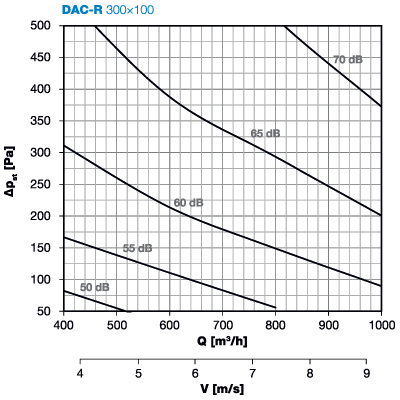

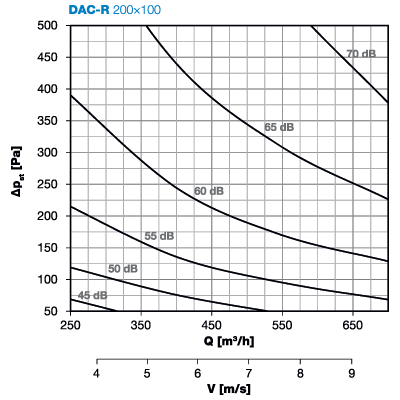

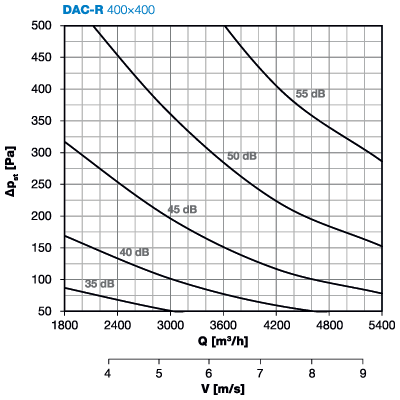

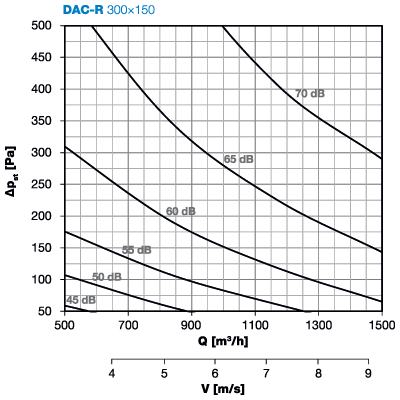

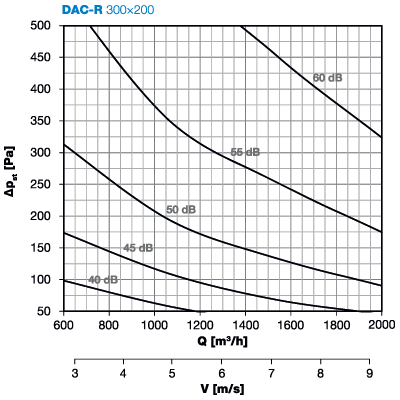

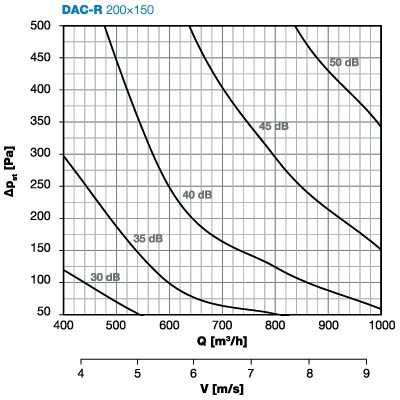

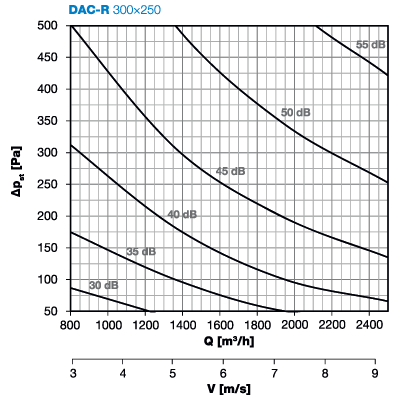

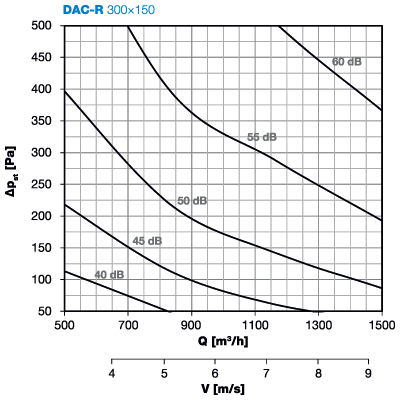

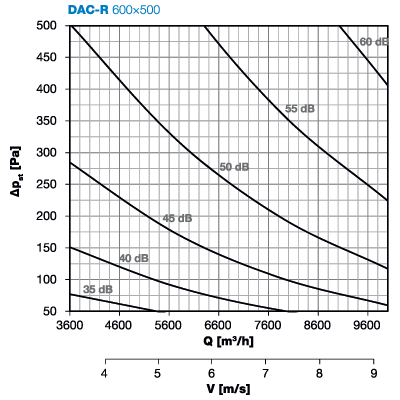

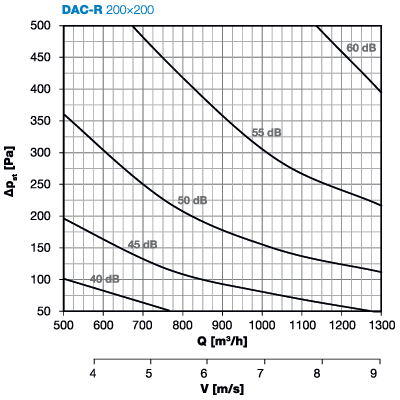

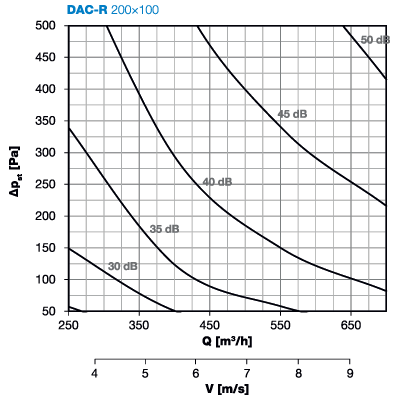

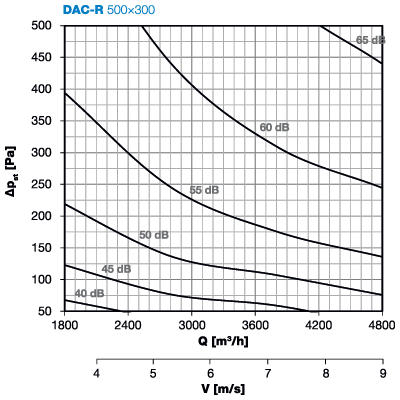

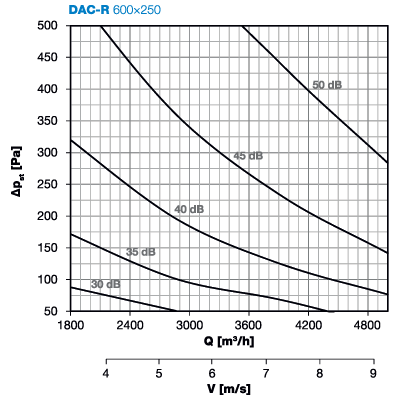

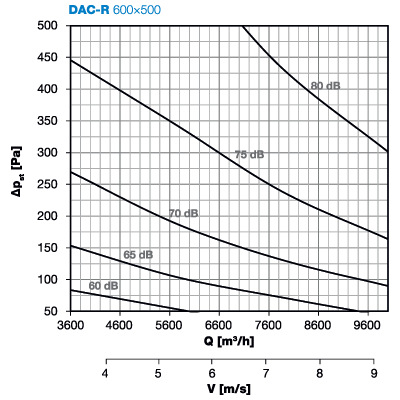

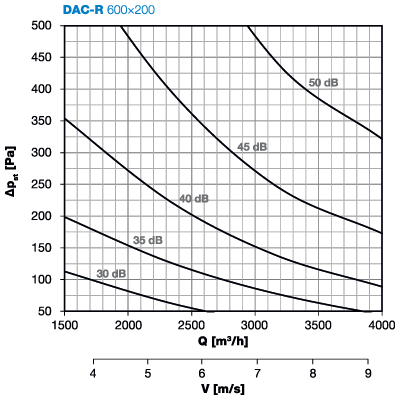

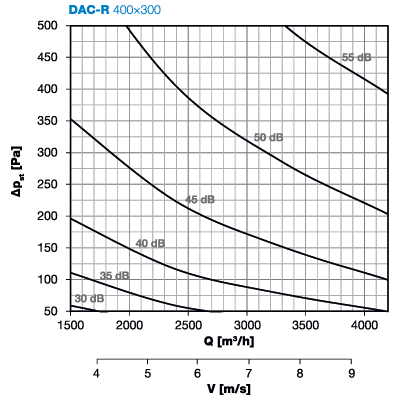

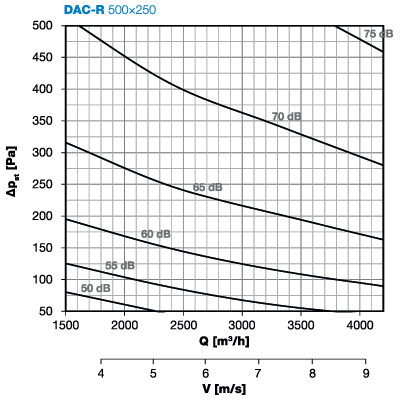

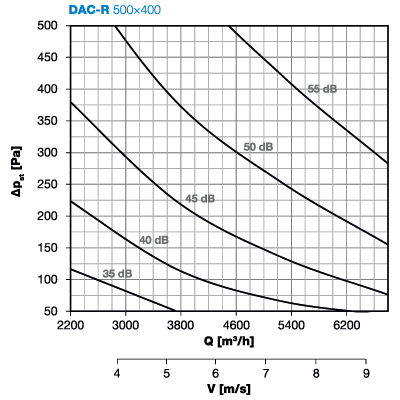

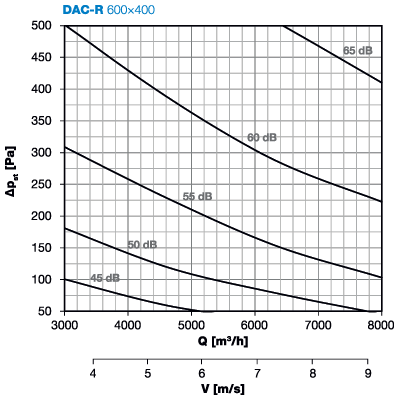

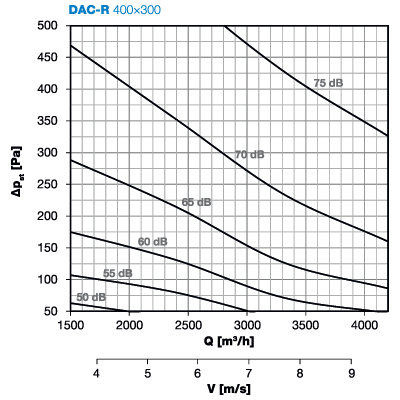

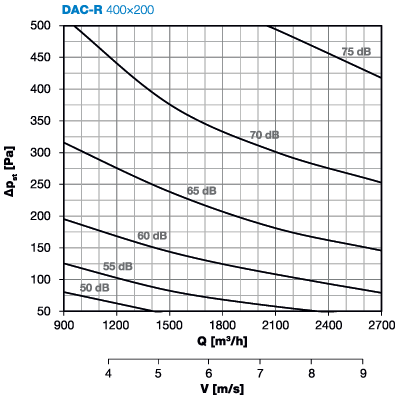

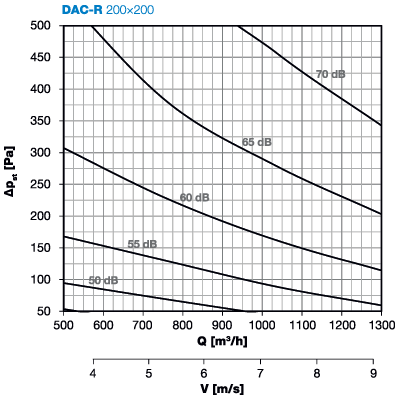

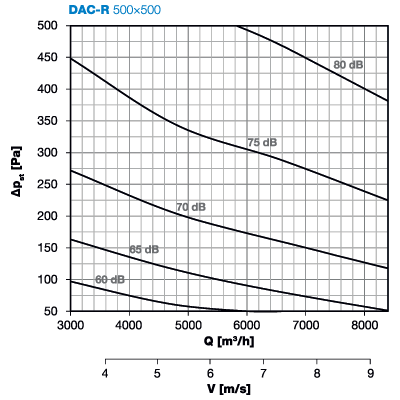

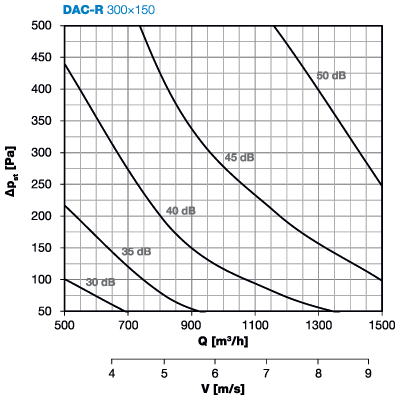

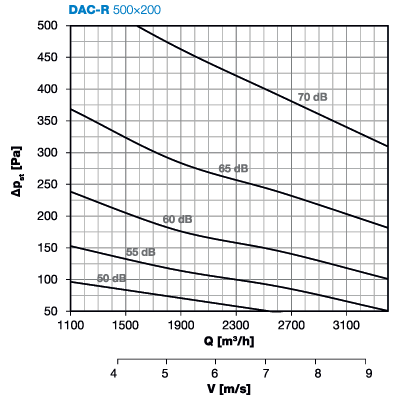

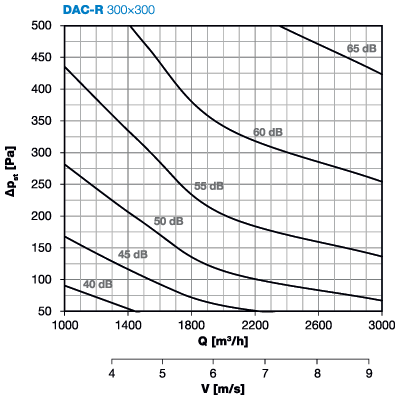

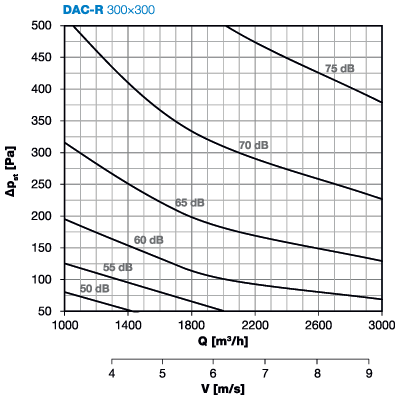

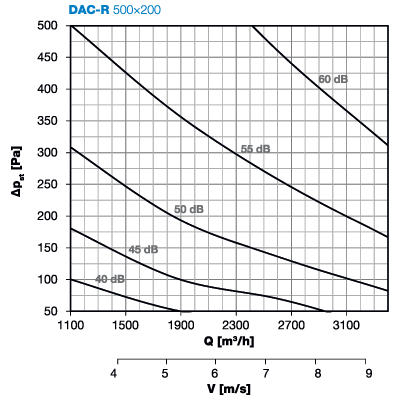

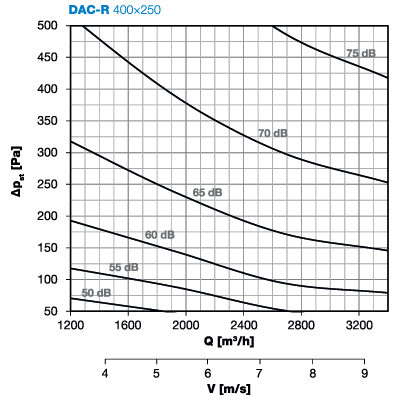

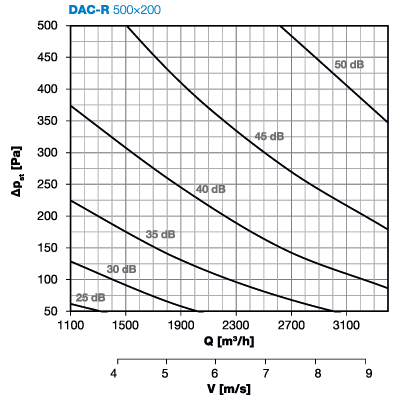

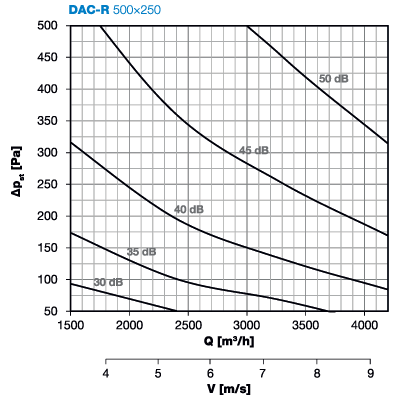

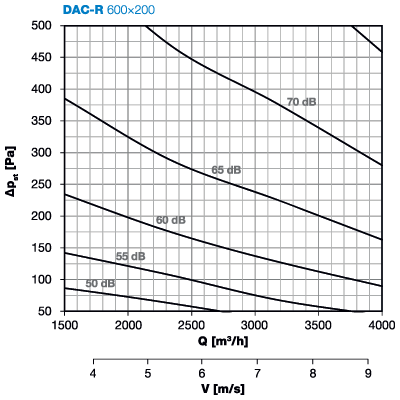

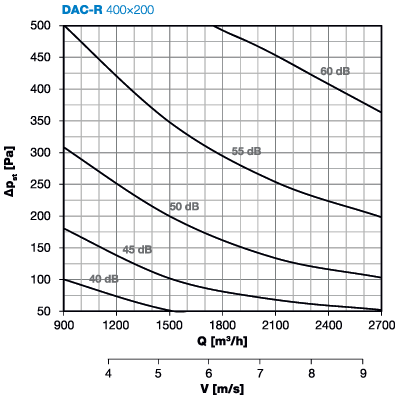

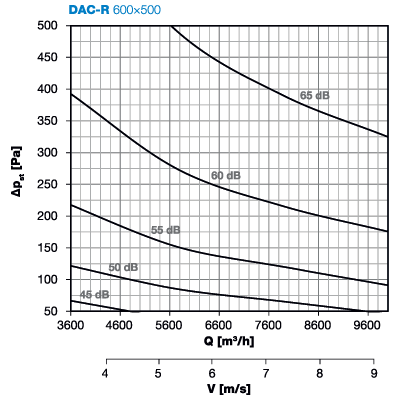

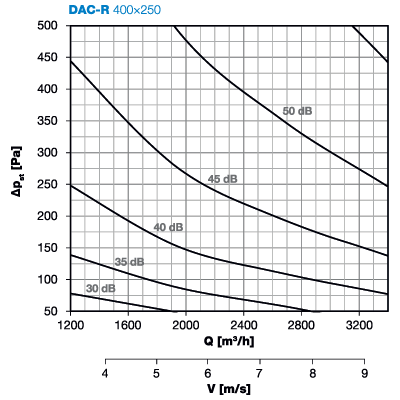

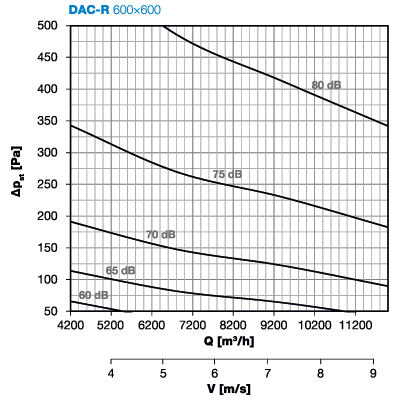

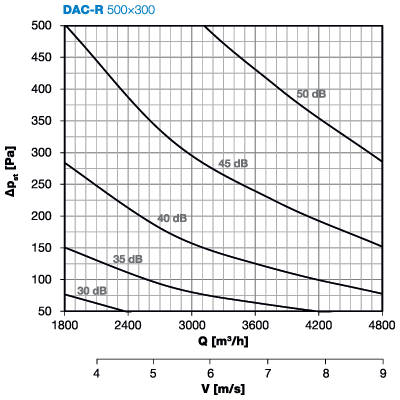

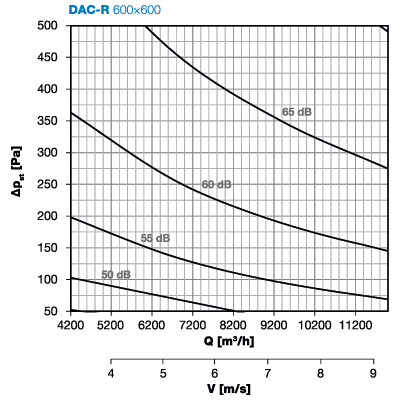

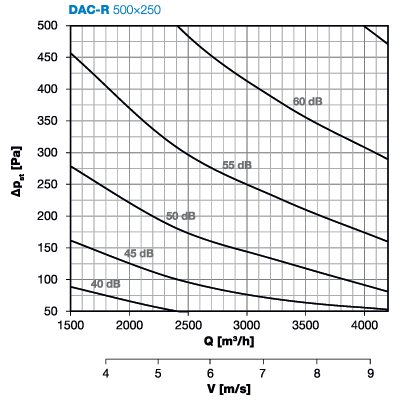

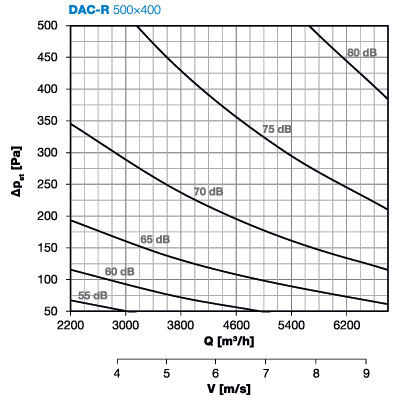

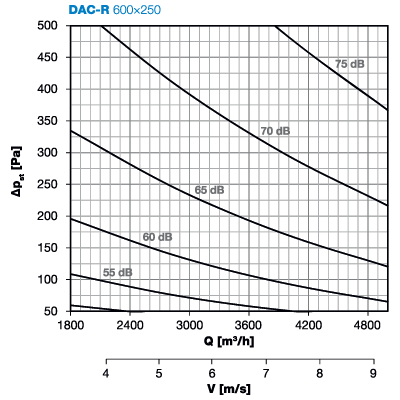

Generowany hałas przy pst = 50 Pa
A [mm] |
B [mm] |
Q [m³/h] |
LWA [dB(A)] |
LW [dB/Okt.] | |||||||
fm [Hz] | |||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||||
200 | 100 | 250 400 550 700 |
42 47 50 53 |
39 44 43 47 |
38 43 45 46 |
34 41 44 47 |
34 40 43 47 |
35 39 45 48 |
36 41 43 46 |
35 41 44 47 |
33 38 40 41 |
200 | 150 | 400 600 800 1000 |
44 49 52 55 |
42 44 45 49 |
41 43 46 49 |
37 42 45 48 |
37 43 45 48 |
37 42 46 49 |
38 42 45 48 |
38 42 46 48 |
35 39 43 44 |
200 | 200 | 500 765 1035 1300 |
44 48 51 54 |
42 45 44 47 |
41 44 46 46 |
37 42 47 47 |
37 41 46 48 |
37 40 46 48 |
38 42 44 47 |
38 42 44 47 |
35 39 38 39 |
300 | 100 | 400 600 800 1000 |
47 51 55 58 |
45 48 48 51 |
44 47 50 50 |
40 45 51 51 |
40 44 50 52 |
40 43 50 52 |
41 45 48 51 |
41 45 48 51 |
38 42 42 43 |
300 | 150 | 500 835 1165 1500 |
44 49 54 58 |
42 46 47 51 |
41 45 49 50 |
37 43 50 51 |
37 42 49 52 |
37 41 49 52 |
38 43 47 51 |
38 43 47 51 |
35 40 41 43 |
300 | 200 | 600 1065 1535 2000 |
46 50 54 59 |
44 47 47 52 |
43 46 49 51 |
39 44 50 52 |
39 43 49 53 |
39 42 49 53 |
40 44 47 52 |
40 44 47 52 |
37 41 41 44 |
300 | 250 | 800 1365 1935 2500 |
47 51 55 58 |
45 49 48 51 |
44 47 50 50 |
40 45 51 51 |
40 44 50 52 |
40 43 50 52 |
41 45 48 51 |
41 45 48 51 |
38 42 42 43 |
300 | 300 | 1000 4665 2335 3000 |
47 51 55 58 |
45 48 48 51 |
44 47 50 50 |
40 45 51 51 |
40 44 50 52 |
40 43 50 52 |
41 45 48 51 |
41 45 48 51 |
38 42 42 43 |
400 | 200 | 900 1500 2100 2700 |
47 50 54 57 |
45 47 47 50 |
44 46 49 49 |
40 44 50 50 |
40 44 49 51 |
40 42 49 51 |
41 44 47 50 |
41 44 47 50 |
38 41 41 42 |
400 | 250 | 1200 1935 2665 3400 |
48 51 54 57 |
46 48 47 50 |
45 47 49 49 |
41 45 50 50 |
41 44 49 51 |
40 43 49 51 |
42 45 47 50 |
42 45 47 50 |
39 42 41 42 |
400 | 300 | 1500 2400 3300 4200 |
49 52 56 60 |
47 49 49 53 |
46 48 51 52 |
42 46 52 53 |
42 45 51 54 |
41 44 51 54 |
43 46 49 53 |
43 46 49 53 |
40 43 43 45 |
400 | 400 | 1800 3000 4200 5400 |
51 54 57 62 |
48 51 50 55 |
48 51 50 55 |
44 48 53 55 |
44 47 52 56 |
43 46 52 56 |
45 48 50 55 |
45 48 50 55 |
42 45 44 47 |
500 | 200 | 1100 1865 2635 3400 |
45 48 51 55 |
43 45 44 48 |
42 43 46 47 |
38 42 47 48 |
38 41 46 49 |
37 39 46 49 |
39 42 44 48 |
39 42 44 48 |
36 39 38 40 |
500 | 250 | 1500 2400 3300 4200 |
47 51 54 56 |
45 48 47 49 |
44 47 49 48 |
40 45 50 49 |
40 44 49 50 |
39 42 49 50 |
41 45 47 49 |
41 45 47 49 |
38 42 41 41 |
500 | 300 | 1800 2800 3800 4800 |
48 51 55 58 |
46 48 48 51 |
45 47 50 50 |
41 45 51 51 |
41 44 50 52 |
40 42 50 52 |
42 45 48 51 |
42 45 48 51 |
39 42 42 43 |
500 | 400 | 2200 3735 5265 6800 |
53 57 60 63 |
51 54 53 56 |
50 53 55 55 |
46 51 56 56 |
46 50 55 57 |
45 47 55 57 |
47 51 53 56 |
47 51 53 56 |
44 48 47 48 |
500 | 500 | 3000 4800 6600 8400 |
55 59 62 65 |
53 56 55 58 |
52 55 57 57 |
48 53 58 58 |
48 52 57 59 |
48 49 57 59 |
49 53 55 58 |
49 53 55 58 |
46 50 49 50 |
600 | 200 | 1500 2335 3165 4000 |
46 49 53 56 |
43 47 46 49 |
42 45 48 48 |
39 43 49 49 |
39 42 48 50 |
39 40 48 50 |
40 43 46 49 |
40 43 46 49 |
37 40 40 41 |
600 | 250 | 1800 2865 3935 5000 |
48 51 54 57 |
45 48 47 50 |
45 47 49 49 |
41 45 50 50 |
41 44 49 51 |
41 42 49 51 |
42 45 47 50 |
42 45 47 50 |
39 42 41 42 |
600 | 300 | 2100 3400 4700 6000 |
50 52 55 58 |
48 49 48 51 |
47 48 50 50 |
43 46 51 51 |
43 45 50 52 |
43 44 50 52 |
44 46 48 51 |
44 46 48 51 |
41 43 42 43 |
600 | 400 | 3000 4665 6335 8000 |
53 56 60 62 |
51 53 53 55 |
50 52 55 54 |
46 50 56 55 |
46 49 55 56 |
46 48 55 56 |
47 50 53 55 |
47 50 53 55 |
44 47 47 47 |
600 | 500 | 3600 5735 7865 10000 |
55 59 62 65 |
53 56 55 58 |
52 55 57 57 |
48 53 58 58 |
48 52 57 59 |
48 51 57 59 |
49 53 55 58 |
49 53 55 58 |
46 50 49 50 |
600 | 600 | 4200 6800 9400 12000 |
58 61 64 66 |
56 58 57 59 |
55 57 59 58 |
51 55 60 59 |
51 54 59 60 |
51 53 59 60 |
52 55 57 59 |
52 55 57 59 |
49 52 51 51 |
Generowany hałas przy pst = 100 Pa
A [mm] |
B [mm] |
Q [m³/h] |
LWA [dB(A)] |
LW [dB/Okt.] | |||||||
fm [Hz] | |||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||||
200 | 100 | 250 400 550 700 |
48 52 55 58 |
46 49 50 52 |
45 48 50 51 |
41 46 51 53 |
41 45 50 52 |
41 44 50 52 |
42 46 48 51 |
42 46 48 51 |
39 43 43 45 |
200 | 150 | 400 600 800 1000 |
49 53 56 59 |
46 50 51 52 |
45 49 51 51 |
42 47 52 52 |
42 46 51 53 |
42 45 51 53 |
43 47 49 52 |
43 46 49 52 |
39 43 43 44 |
200 | 200 | 500 765 1035 1300 |
50 53 56 59 |
48 50 49 52 |
47 49 51 51 |
43 47 52 52 |
43 46 51 53 |
43 45 51 53 |
44 47 49 52 |
44 47 49 52 |
41 44 43 44 |
300 | 100 | 400 600 800 1000 |
51 54 58 61 |
49 51 51 54 |
48 50 53 53 |
44 48 54 54 |
44 47 53 55 |
44 46 53 55 |
45 48 51 54 |
45 48 51 54 |
42 45 45 46 |
300 | 150 | 500 835 1165 1500 |
49 54 59 63 |
47 51 52 57 |
46 50 54 55 |
42 48 55 56 |
42 47 54 57 |
42 46 54 57 |
43 48 52 56 |
43 48 52 56 |
40 45 46 48 |
300 | 200 | 600 1065 1535 2000 |
52 56 60 64 |
50 53 53 57 |
49 52 55 56 |
45 50 56 57 |
45 49 55 58 |
45 48 55 58 |
46 50 53 57 |
46 50 53 57 |
43 47 47 49 |
300 | 250 | 800 1365 1935 2500 |
53 57 60 63 |
51 55 53 56 |
50 53 55 55 |
46 51 56 56 |
46 50 55 57 |
46 49 55 57 |
47 51 53 56 |
47 51 53 56 |
44 48 47 48 |
300 | 300 | 1000 4665 2335 3000 |
53 57 60 63 |
51 54 54 56 |
50 53 55 55 |
46 51 56 56 |
46 50 55 57 |
46 49 55 57 |
47 51 53 56 |
47 51 53 56 |
44 48 47 48 |
400 | 200 | 900 1500 2100 2700 |
53 56 59 62 |
51 53 52 55 |
50 52 54 54 |
46 50 55 55 |
46 49 54 56 |
46 48 54 56 |
47 50 52 55 |
47 50 52 55 |
44 47 46 47 |
400 | 250 | 1200 1935 2665 3400 |
54 57 60 62 |
52 54 53 55 |
51 53 55 54 |
47 51 56 55 |
47 50 55 56 |
47 49 55 56 |
48 51 53 55 |
48 51 53 55 |
45 48 47 47 |
400 | 300 | 1500 2400 3300 4200 |
55 58 62 66 |
53 55 55 59 |
52 54 57 58 |
48 52 58 59 |
48 51 57 60 |
48 50 57 60 |
49 52 55 59 |
49 52 55 59 |
46 49 49 51 |
400 | 400 | 1800 3000 4200 5400 |
57 60 63 67 |
55 57 56 60 |
54 56 58 59 |
50 54 59 60 |
50 53 58 61 |
50 52 58 61 |
51 54 56 60 |
51 54 56 60 |
48 51 50 52 |
500 | 200 | 1100 1865 2635 3400 |
51 54 57 60 |
49 51 50 53 |
48 50 52 52 |
44 48 53 53 |
44 47 52 54 |
44 46 52 54 |
45 48 50 53 |
45 48 50 53 |
42 45 44 45 |
500 | 250 | 1500 2400 3300 4200 |
53 56 59 61 |
51 53 52 54 |
50 52 54 53 |
46 50 55 54 |
46 49 54 55 |
46 48 54 55 |
47 50 52 54 |
47 50 52 54 |
44 47 46 46 |
500 | 300 | 1800 2800 3800 4800 |
54 57 60 63 |
52 54 53 56 |
51 53 55 55 |
47 51 56 56 |
47 50 55 57 |
47 49 55 57 |
48 51 53 56 |
48 51 53 56 |
45 48 47 48 |
500 | 400 | 2200 3735 5265 6800 |
58 62 65 68 |
56 59 58 61 |
55 58 60 60 |
51 56 61 61 |
51 55 60 62 |
51 54 60 62 |
52 56 58 61 |
52 56 58 61 |
49 53 52 53 |
500 | 500 | 3000 4800 6600 8400 |
60 64 67 69 |
58 61 60 62 |
57 60 62 61 |
53 58 63 62 |
53 57 62 63 |
53 56 62 63 |
54 58 60 62 |
54 58 60 62 |
51 55 54 54 |
600 | 200 | 1500 2335 3165 4000 |
52 55 58 61 |
50 53 51 54 |
49 51 53 53 |
45 49 54 54 |
45 48 53 55 |
45 47 53 55 |
46 49 51 54 |
46 49 51 54 |
43 46 45 46 |
600 | 250 | 1800 2865 3935 5000 |
54 57 60 63 |
52 54 54 57 |
51 53 55 55 |
47 51 56 56 |
47 50 55 57 |
47 49 55 57 |
48 51 53 56 |
48 51 53 56 |
45 48 47 48 |
600 | 300 | 2100 3400 4700 6000 |
55 58 61 63 |
53 55 54 56 |
52 54 56 55 |
48 52 57 56 |
48 51 56 57 |
48 50 56 57 |
49 52 54 56 |
49 52 54 56 |
46 49 48 48 |
600 | 400 | 3000 4665 6335 8000 |
59 62 65 67 |
57 59 58 60 |
56 58 60 59 |
52 56 61 60 |
52 55 60 61 |
52 54 60 61 |
53 56 58 60 |
53 56 58 60 |
50 53 52 52 |
600 | 500 | 3600 5735 7865 10000 |
61 64 67 70 |
59 61 60 63 |
58 60 62 62 |
54 58 63 63 |
54 57 62 64 |
54 56 62 64 |
55 58 60 63 |
55 58 60 63 |
52 55 54 55 |
600 | 600 | 4200 6800 9400 12000 |
63 66 69 70 |
61 63 62 63 |
60 62 64 62 |
56 60 65 63 |
56 59 64 64 |
56 58 64 64 |
57 60 62 63 |
57 60 62 63 |
54 57 56 55 |
Generowany hałas przy pst = 250 Pa
A [mm] |
B [mm] |
Q [m³/h] |
LWA [dB(A)] |
LW [dB/Okt.] | |||||||
fm [Hz] | |||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||||
200 | 100 | 250 400 550 700 |
56 60 63 66 |
54 57 56 59 |
53 56 58 58 |
49 54 59 59 |
49 53 58 60 |
49 52 58 60 |
50 54 56 59 |
50 54 56 59 |
47 51 52 53 |
200 | 150 | 400 600 800 1000 |
58 61 64 67 |
55 58 57 60 |
54 57 58 59 |
50 55 60 61 |
50 54 58 61 |
50 53 59 61 |
51 55 57 60 |
52 55 57 59 |
49 52 51 53 |
200 | 200 | 500 765 1035 1300 |
58 61 64 67 |
56 58 57 60 |
55 57 59 59 |
51 55 60 60 |
51 54 59 61 |
51 53 59 61 |
52 55 57 60 |
52 55 57 60 |
49 52 51 52 |
300 | 100 | 400 600 800 1000 |
58 61 64 67 |
56 58 57 60 |
55 57 59 59 |
51 55 60 60 |
51 54 59 61 |
51 53 59 61 |
52 55 57 60 |
52 55 57 60 |
49 52 51 52 |
300 | 150 | 500 835 1165 1500 |
58 62 66 69 |
56 59 59 62 |
55 58 61 61 |
51 56 62 62 |
51 55 61 63 |
51 54 61 63 |
52 56 59 62 |
52 56 59 62 |
49 53 53 54 |
300 | 200 | 600 1065 1535 2000 |
61 64 68 71 |
59 61 61 64 |
58 60 63 63 |
54 58 64 64 |
54 57 63 65 |
54 56 63 65 |
55 58 61 64 |
55 58 61 64 |
52 55 55 56 |
300 | 250 | 800 1365 1935 2500 |
62 65 68 71 |
60 62 61 64 |
59 61 63 63 |
55 59 64 64 |
55 58 63 65 |
55 57 63 65 |
56 59 61 64 |
56 59 61 64 |
53 56 55 56 |
300 | 300 | 1000 4665 2335 3000 |
63 66 69 72 |
61 63 62 65 |
60 62 64 64 |
56 60 65 65 |
56 59 64 66 |
56 58 64 66 |
57 60 62 65 |
57 60 62 65 |
54 57 56 57 |
400 | 200 | 900 1500 2100 2700 |
63 65 68 70 |
61 62 61 63 |
60 61 63 62 |
56 59 64 63 |
56 58 63 64 |
56 57 63 64 |
57 59 61 63 |
57 59 61 63 |
54 56 55 55 |
400 | 250 | 1200 1935 2665 3400 |
63 66 68 70 |
61 63 61 63 |
60 62 63 62 |
56 60 64 63 |
56 59 63 64 |
56 58 63 64 |
57 60 61 63 |
57 60 61 63 |
54 57 55 55 |
400 | 300 | 1500 2400 3300 4200 |
64 67 70 73 |
62 64 64 66 |
61 63 65 65 |
57 61 66 66 |
57 60 65 67 |
57 59 65 67 |
58 61 63 66 |
58 61 63 66 |
55 58 57 58 |
400 | 400 | 1800 3000 4200 5400 |
66 69 71 74 |
64 66 64 67 |
63 65 66 66 |
59 63 67 67 |
59 62 66 68 |
59 61 66 68 |
60 63 64 67 |
60 63 64 67 |
57 60 58 59 |
500 | 200 | 1100 1865 2635 3400 |
61 64 66 68 |
59 61 59 61 |
58 60 61 60 |
54 58 62 61 |
54 57 61 62 |
54 56 61 62 |
55 58 59 61 |
55 58 59 61 |
52 55 53 53 |
500 | 250 | 1500 2400 3300 4200 |
63 65 67 69 |
61 62 60 62 |
60 61 62 61 |
56 59 63 62 |
56 58 62 63 |
56 57 62 63 |
57 59 60 62 |
57 59 60 62 |
54 56 54 54 |
500 | 300 | 1800 2800 3800 4800 |
64 66 68 70 |
62 63 61 63 |
61 62 63 62 |
57 60 64 63 |
57 59 63 64 |
57 58 63 64 |
58 60 61 63 |
58 60 61 63 |
55 57 55 55 |
500 | 400 | 2200 3735 5265 6800 |
67 70 73 76 |
65 67 66 69 |
64 66 68 68 |
60 64 69 69 |
60 63 68 70 |
60 62 68 70 |
61 64 66 69 |
61 64 66 69 |
58 61 60 61 |
500 | 500 | 3000 4800 6600 8400 |
69 72 74 76 |
67 69 67 69 |
66 68 69 68 |
62 66 70 69 |
62 65 69 70 |
62 64 69 70 |
63 66 67 69 |
63 66 67 69 |
60 63 61 61 |
600 | 200 | 1500 2335 3165 4000 |
61 64 66 69 |
59 61 59 62 |
58 60 61 61 |
54 58 62 62 |
54 57 61 63 |
54 56 61 63 |
55 58 59 62 |
55 58 59 62 |
52 55 53 54 |
600 | 250 | 1800 2865 3935 5000 |
62 65 68 71 |
60 63 61 64 |
59 61 63 63 |
55 59 64 64 |
55 58 63 65 |
55 57 63 65 |
56 59 61 64 |
56 59 61 64 |
53 56 55 56 |
600 | 300 | 2100 3400 4700 6000 |
64 66 68 70 |
62 63 61 63 |
61 62 63 62 |
57 60 64 63 |
57 59 63 64 |
57 58 63 64 |
58 60 61 63 |
58 60 61 63 |
55 57 55 55 |
600 | 400 | 3000 4665 6335 8000 |
67 70 73 75 |
65 67 66 68 |
64 66 68 67 |
60 64 69 68 |
60 63 68 69 |
60 62 68 69 |
61 64 66 68 |
61 64 66 68 |
58 61 60 60 |
600 | 500 | 3600 5735 7865 10000 |
69 72 75 78 |
67 69 68 71 |
66 68 70 70 |
62 66 71 71 |
62 65 70 72 |
62 64 70 72 |
63 66 68 71 |
63 66 68 71 |
60 63 62 63 |
600 | 600 | 4200 6800 9400 12000 |
72 74 76 77 |
70 71 69 70 |
69 70 71 69 |
65 68 72 70 |
65 67 71 71 |
65 66 71 71 |
66 68 69 70 |
66 68 69 70 |
63 65 63 62 |
Generowany hałas przy pst = 500 Pa
A [mm] |
B [mm] |
Q [m³/h] |
LWA [dB(A)] |
LW [dB/Okt.] | |||||||
fm [Hz] | |||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||||
200 | 100 | 250 400 550 700 |
62 66 69 73 |
60 63 64 66 |
59 62 63 65 |
55 60 65 66 |
55 59 64 67 |
55 58 64 67 |
56 60 62 66 |
56 60 62 65 |
53 57 59 61 |
200 | 150 | 400 600 800 1000 |
64 67 70 73 |
62 64 63 66 |
61 63 65 65 |
57 61 66 67 |
57 60 65 67 |
56 59 65 67 |
58 60 63 66 |
57 60 63 66 |
54 57 57 58 |
200 | 200 | 500 765 1035 1300 |
64 68 71 74 |
62 65 64 67 |
61 64 66 66 |
57 62 67 67 |
57 61 66 68 |
57 60 66 68 |
58 62 64 67 |
58 62 64 67 |
55 59 58 59 |
300 | 100 | 400 600 800 1000 |
64 67 70 73 |
62 64 63 66 |
61 63 65 65 |
57 61 66 66 |
57 60 65 67 |
57 59 65 67 |
58 61 63 66 |
58 61 63 66 |
55 58 57 58 |
300 | 150 | 500 835 1165 1500 |
64 68 72 75 |
62 65 65 68 |
61 64 67 67 |
57 62 68 68 |
57 61 67 69 |
57 60 67 69 |
58 62 65 68 |
58 62 65 68 |
55 59 59 60 |
300 | 200 | 600 1065 1535 2000 |
67 71 74 77 |
65 68 67 70 |
64 67 69 69 |
60 65 70 70 |
60 64 69 71 |
60 63 69 71 |
61 65 67 70 |
61 65 67 70 |
58 62 61 62 |
300 | 250 | 800 1365 1935 2500 |
69 72 75 78 |
67 69 68 71 |
66 68 70 70 |
62 66 71 71 |
62 65 70 72 |
62 64 70 72 |
63 66 68 71 |
63 66 68 71 |
60 63 62 63 |
300 | 300 | 1000 4665 2335 3000 |
70 73 76 79 |
68 70 69 72 |
67 69 71 71 |
63 67 72 72 |
63 66 71 73 |
63 65 71 73 |
64 67 69 72 |
64 67 69 72 |
61 64 63 64 |
400 | 200 | 900 1500 2100 2700 |
70 73 75 77 |
68 70 68 70 |
67 69 70 69 |
63 67 71 70 |
63 66 70 71 |
63 65 70 71 |
64 67 68 70 |
64 67 68 70 |
61 64 62 62 |
400 | 250 | 1200 1935 2665 3400 |
70 73 75 77 |
67 70 68 70 |
66 69 70 69 |
62 67 71 70 |
62 66 70 71 |
65 66 66 71 |
63 67 68 70 |
63 67 68 70 |
60 64 62 62 |
400 | 300 | 1500 2400 3300 4200 |
71 74 76 78 |
68 71 69 71 |
67 70 71 70 |
63 68 72 71 |
63 67 71 72 |
66 67 67 72 |
64 68 69 71 |
64 68 69 71 |
61 65 63 63 |
400 | 400 | 1800 3000 4200 5400 |
73 76 78 80 |
71 73 71 73 |
69 72 73 72 |
65 70 74 73 |
65 69 73 74 |
68 69 69 74 |
66 70 71 73 |
66 70 71 73 |
63 67 65 65 |
500 | 200 | 1100 1865 2635 3400 |
69 71 73 75 |
66 67 66 69 |
65 66 68 68 |
61 64 69 69 |
61 63 68 70 |
64 66 65 66 |
62 64 66 69 |
62 64 66 69 |
59 61 60 61 |
500 | 250 | 1500 2400 3300 4200 |
70 72 74 76 |
67 68 67 70 |
66 67 69 69 |
62 65 70 70 |
62 64 69 71 |
65 67 66 67 |
63 65 67 70 |
63 65 67 70 |
60 62 61 62 |
500 | 300 | 1800 2800 3800 4800 |
71 73 75 77 |
68 69 68 71 |
67 68 70 70 |
63 66 71 71 |
63 65 70 72 |
66 68 67 68 |
64 66 68 71 |
64 66 68 71 |
61 63 62 63 |
500 | 400 | 2200 3735 5265 6800 |
73 76 79 82 |
70 72 72 76 |
69 71 74 75 |
65 69 75 76 |
65 68 74 77 |
68 71 74 74 |
66 69 72 76 |
66 69 72 76 |
63 66 66 68 |
500 | 500 | 3000 4800 6600 8400 |
76 79 81 83 |
74 75 74 77 |
73 74 76 76 |
69 72 77 77 |
69 71 76 78 |
68 74 76 75 |
70 72 74 77 |
70 72 74 77 |
67 69 68 69 |
600 | 200 | 1500 2335 3165 4000 |
68 71 73 76 |
66 67 66 70 |
65 66 68 69 |
61 64 69 70 |
61 63 68 71 |
60 66 68 68 |
62 64 66 70 |
62 64 66 70 |
59 61 60 62 |
600 | 250 | 1800 2865 3935 5000 |
69 72 75 78 |
67 68 68 71 |
66 67 70 70 |
62 65 71 71 |
62 64 70 72 |
61 67 70 72 |
63 65 68 71 |
63 65 68 71 |
60 62 62 63 |
600 | 300 | 2100 3400 4700 6000 |
70 72 74 76 |
68 69 67 69 |
67 68 69 68 |
63 66 70 69 |
63 65 69 70 |
63 64 69 70 |
64 66 67 69 |
64 66 67 69 |
61 63 61 61 |
600 | 400 | 3000 4665 6335 8000 |
74 77 80 82 |
72 74 73 75 |
71 73 75 74 |
67 71 76 75 |
67 70 75 76 |
67 69 75 76 |
68 71 73 75 |
68 71 73 75 |
65 68 67 67 |
600 | 500 | 3600 5735 7865 10000 |
76 78 81 84 |
74 75 74 77 |
73 74 76 76 |
69 72 77 77 |
69 71 76 78 |
69 70 76 78 |
70 72 74 77 |
70 72 74 77 |
67 69 68 69 |
600 | 600 | 4200 6800 9400 12000 |
78 80 82 83 |
76 77 75 76 |
75 76 77 75 |
71 74 78 76 |
71 73 77 77 |
71 72 77 77 |
72 74 75 76 |
72 74 75 76 |
69 71 69 68 |
Objaśnienia:
- V [m³/h]: przepływ powietrza;
- Δpst [Pa]: różnica ciśnień;
- LW [dB/Okt.]: moc akustyczna w oktawach;
- LWA [dB(A)]: skorygowany poziom mocy akustycznej;
- fm [Hz]: częstotliwość.
Poziom mocy akustycznej LWA [dB(A)] w kanale:
Hałas emitowany
A [mm] |
B [mm] |
Q [m³/h] |
LWA [dB(A)] | |||
Δpst = 50 Pa | Δpst = 100 Pa | Δpst = 250 Pa | Δpst = 500 Pa | |||
200 | 100 | 250 400 550 700 |
33 38 42 45 |
39 43 46 49 |
48 51 53 55 |
55 57 59 61 |
200 | 150 | 400 600 800 1000 |
34 38 41 43 |
39 42 45 48 |
46 49 52 55 |
52 55 58 61 |
200 | 200 | 500 765 1035 1300 |
35 40 43 45 |
40 44 47 49 |
47 51 54 56 |
53 56 59 62 |
300 | 100 | 400 600 800 1000 |
36 40 43 45 |
40 44 47 49 |
46 50 53 55 |
52 56 59 61 |
300 | 150 | 500 835 1165 1500 |
35 40 44 47 |
39 44 48 51 |
46 51 54 57 |
52 57 60 63 |
300 | 200 | 600 1065 1535 2000 |
35 39 43 46 |
40 44 48 51 |
48 52 55 58 |
54 58 61 64 |
300 | 250 | 800 1365 1935 2500 |
36 40 44 47 |
41 45 49 52 |
49 53 56 59 |
56 60 63 66 |
300 | 300 | 1000 4665 2335 3000 |
36 40 44 48 |
41 45 49 53 |
49 53 57 60 |
57 61 64 67 |
400 | 200 | 900 1500 2100 2700 |
35 40 43 45 |
40 45 48 50 |
48 52 55 57 |
55 59 61 63 |
400 | 250 | 1200 1935 2665 3400 |
38 42 45 47 |
43 47 50 52 |
50 54 57 59 |
56 60 63 65 |
400 | 300 | 1500 2400 3300 4200 |
39 43 46 48 |
44 48 51 53 |
52 56 59 61 |
58 62 65 67 |
400 | 400 | 1800 3000 4200 5400 |
43 46 48 50 |
48 51 53 55 |
56 59 61 63 |
62 65 67 69 |
500 | 200 | 1100 1865 2635 3400 |
35 40 43 47 |
40 45 48 51 |
48 52 55 58 |
55 58 61 63 |
500 | 250 | 1500 2400 3300 4200 |
36 40 43 46 |
41 45 48 52 |
49 53 56 59 |
56 60 63 66 |
500 | 300 | 1800 2800 3800 4800 |
38 42 44 47 |
43 47 49 52 |
51 55 58 60 |
57 61 64 66 |
500 | 400 | 2200 3735 5265 6800 |
42 46 49 52 |
46 50 53 56 |
54 57 60 63 |
60 63 66 69 |
500 | 500 | 3000 4800 6600 8400 |
45 48 51 55 |
50 53 56 59 |
57 60 63 65 |
63 66 68 70 |
600 | 200 | 1500 2335 3165 4000 |
35 39 42 45 |
40 44 47 50 |
48 52 55 58 |
55 59 62 65 |
600 | 250 | 1800 2865 3935 5000 |
36 40 43 46 |
42 45 48 51 |
50 53 56 59 |
56 60 63 66 |
600 | 300 | 2100 3400 4700 6000 |
38 42 45 48 |
43 47 50 53 |
51 54 57 60 |
57 60 63 66 |
600 | 400 | 3000 4665 6335 8000 |
40 44 47 51 |
45 49 52 55 |
53 56 59 61 |
60 63 65 67 |
600 | 500 | 3600 5735 7865 10000 |
43 46 48 51 |
48 51 53 56 |
56 59 61 63 |
62 65 67 69 |
600 | 600 | 4200 6800 9400 12000 |
45 48 51 53 |
50 53 55 57 |
57 60 62 64 |
63 66 68 70 |
Objaśnienia:
- Q [m³/h]: przepływ powietrza;
- Δpst [Pa]: różnica ciśnień;
- LWA [dB(A)]: skorygowany poziom mocy akustycznej.
Poziom mocy akustycznej LWA [dB(A)] na zewnątrz kanału, bez izolacji:
Hałas emitowany - regulator izolowany
A [mm] |
B [mm] |
Q [m³/h] |
LWA [dB(A)] | |||
Δpst = 50 Pa | Δpst = 100 Pa | Δpst = 250 Pa | Δpst = 500 Pa | |||
200 | 100 | 250 400 550 700 |
24 30 34 37 |
28 34 38 41 |
33 39 43 46 |
38 44 48 52 |
200 | 150 | 400 600 800 1000 |
26 32 35 39 |
29 35 39 43 |
34 40 44 48 |
38 44 49 53 |
200 | 200 | 500 765 1035 1300 |
28 33 37 40 |
31 36 40 44 |
35 41 46 50 |
39 45 50 54 |
300 | 100 | 400 600 800 1000 |
27 33 36 39 |
31 36 39 42 |
36 41 44 47 |
41 45 48 51 |
300 | 150 | 500 835 1165 1500 |
26 33 38 42 |
30 37 41 45 |
36 42 46 50 |
41 47 50 54 |
300 | 200 | 600 1065 1535 2000 |
26 30 34 36 |
30 35 39 41 |
38 43 47 49 |
44 49 53 56 |
300 | 250 | 800 1365 1935 2500 |
26 31 35 38 |
31 35 40 43 |
38 43 47 50 |
45 50 54 57 |
300 | 300 | 1000 4665 2335 3000 |
26 31 35 38 |
31 36 40 43 |
39 44 48 51 |
46 51 54 57 |
400 | 200 | 900 1500 2100 2700 |
24 29 32 35 |
29 34 37 40 |
37 42 45 48 |
44 48 51 54 |
400 | 250 | 1200 1935 2665 3400 |
27 30 34 37 |
32 36 39 42 |
40 44 47 50 |
46 50 53 56 |
400 | 300 | 1500 2400 3300 4200 |
29 34 37 40 |
34 39 42 45 |
42 46 49 42 |
48 52 55 57 |
400 | 400 | 1800 3000 4200 5400 |
30 35 39 42 |
36 40 44 47 |
43 47 51 54 |
49 53 57 60 |
500 | 200 | 1100 1865 2635 3400 |
24 29 33 37 |
28 33 37 41 |
36 40 44 48 |
43 47 50 53 |
500 | 250 | 1500 2400 3300 4200 |
26 30 33 37 |
31 35 38 41 |
38 42 45 48 |
44 48 51 54 |
500 | 300 | 1800 2800 3800 4800 |
27 31 34 37 |
32 36 39 42 |
39 43 46 49 |
45 49 52 55 |
500 | 400 | 2200 3735 5265 6800 |
30 35 38 42 |
34 39 43 47 |
41 46 50 54 |
48 53 57 61 |
500 | 500 | 3000 4800 6600 8400 |
35 38 41 44 |
40 43 46 49 |
47 50 53 56 |
53 56 59 62 |
600 | 200 | 1500 2335 3165 4000 |
25 29 32 36 |
29 33 37 41 |
37 41 45 48 |
43 47 51 54 |
600 | 250 | 1800 2865 3935 5000 |
26 30 33 37 |
31 35 38 42 |
38 42 46 49 |
44 48 51 54 |
600 | 300 | 2100 3400 4700 6000 |
27 31 34 36 |
32 36 39 42 |
40 44 47 50 |
46 50 53 56 |
600 | 400 | 3000 4665 6335 8000 |
30 34 37 41 |
35 39 42 46 |
42 46 49 52 |
48 52 55 58 |
600 | 500 | 3600 5735 7865 10000 |
32 36 40 44 |
37 41 45 49 |
44 48 52 56 |
50 54 58 62 |
600 | 600 | 4200 6800 9400 12000 |
35 39 42 46 |
40 44 47 50 |
48 51 54 57 |
54 57 60 62 |
Objaśnienia:
- Q [m³/h]: przepływ powietrza;
- Δpst [Pa]: różnica ciśnień;
- LWA [dB(A)]: skorygowany poziom mocy akustycznej.
Poziom mocy akustycznej LWA [dB(A)] na zewnątrz kanału, z izolacją:
Regulatory są przeznaczone do montażu kanałowego. Mogą być zainstalowane w poziomie lub w pionie, z poziomą osią obrotu.
Regulator należy zainstalować zgodnie z kierunkiem przepływu powietrza oznaczonym strzałką na obudowie. Dla poprawnego działania należy zapewnić równomierny przepływ powietrza przez regulator. Odległość pomiędzy regulatorem a elementami instalacji (kolana, trójniki itp.) musi wynosić minimum 2x U (trójnik) i 1x U (kolano).
Nie wolno dopuścić do deformacji korpusu regulatora podczas montażu.

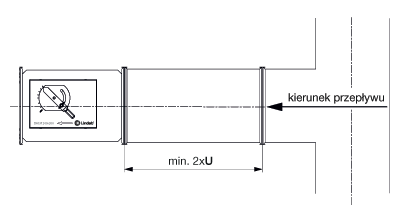

Zalecana odległość od trójnika i kolana. U: przekątna kanału.

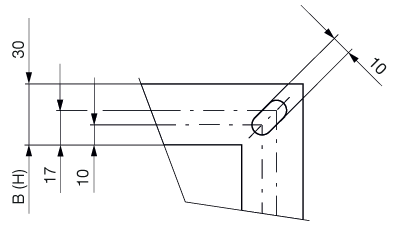

Ramki montażowe mają szerokość 30 mm oraz owalny otwór w narożniku:
Ramka montażowa.

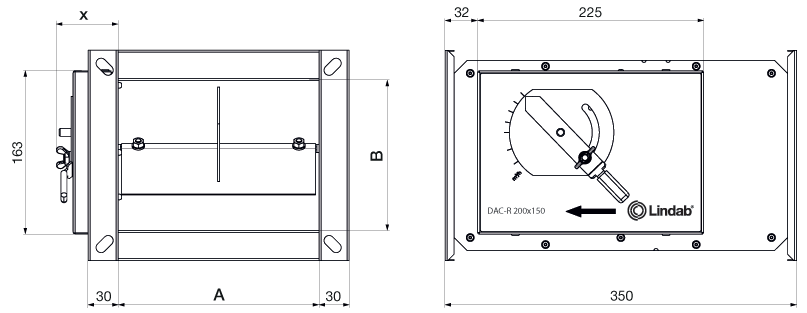

Sterowanie manualne:
Izolowany, sterowanie manualne:
Sterowanie siłownikiem:

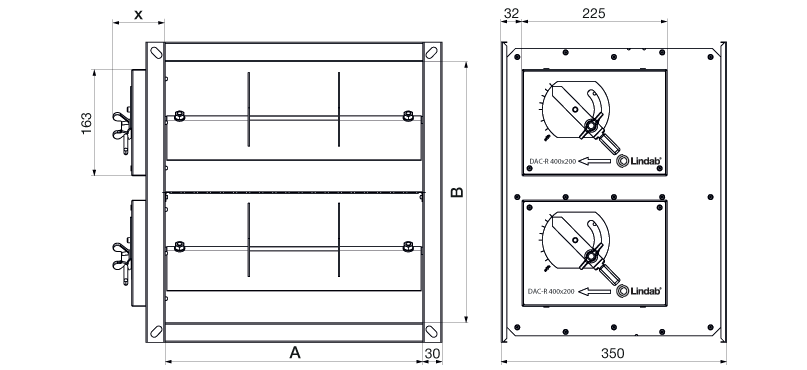

B ≥ 400, sterowanie manualne:

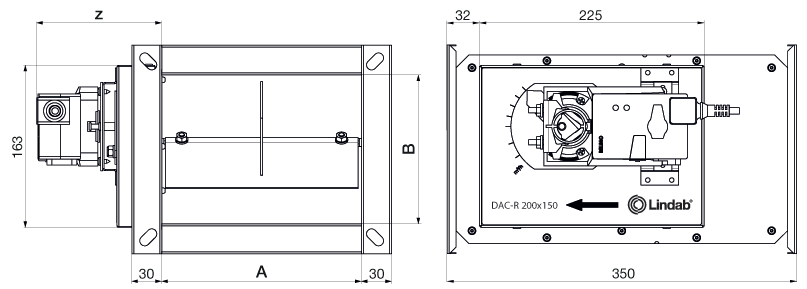

Wymiary:
Wymiar | x [mm] |
z [mm] |
Rodzaj siłownika |
Waga [kg] | ||||
A [mm] |
B [mm] |
manualna, bez izolacji |
manualna, z izolacją |
siłownik, bez izolacji |
siłownik, z izolacją |
|||
200 | 100 | 62 | 125 | LM | 3,97 | 6,10 | 4,63 | 6,76 |
200 | 150 | 62 | 125 | LM | 4,36 | 6,74 | 5,01 | 7,40 |
200 | 200 | 62 | 125 | LM | 4,79 | 7,43 | 5,45 | 8,09 |
300 | 100 | 62 | 125 | LM | 4,69 | 7,32 | 5,35 | 7,98 |
300 | 150 | 62 | 125 | LM | 5,15 | 8,03 | 5,80 | 8,69 |
300 | 200 | 62 | 125 | LM | 5,55 | 8,68 | 6,21 | 9,34 |
300 | 250 | 62 | 125 | NM | 5,96 | 9,35 | 6,62 | 10,01 |
300 | 300 | 81 | 132 | NM | 6,47 | 10,11 | 7,43 | 11,07 |
400 | 200 | 81 | 132 | LM | 6,38 | 10,02 | 7,04 | 10,68 |
400 | 250 | 87 | 137 | NM | 6,88 | 10,77 | 7,84 | 11,73 |
400 | 300 | 81 | 132 | NM | 7,93 | 12,0 | 8,88 | 13,02 |
400 | 400 | 81* | 132 | NM | 10,70 | 15,34 | 12,61 | 17,25 |
500 | 200 | 81 | 132 | NM | 7,19 | 11,32 | 8,15 | 12,28 |
500 | 250 | 87 | 137 | NM | 8,77 | 13,15 | 9,73 | 14,11 |
500 | 300 | 120 | 170 | SM | 9,95 | 14,58 | 11,10 | 15,74 |
500 | 400 | 81* | 132 | NM | 12,00 | 17,14 | 13,92 | 19,06 |
500 | 500 | 87* | 137 | NM | 15,17 | 20,81 | 17,08 | 22,72 |
600 | 200 | 120 | 170 | SM | 9,60 | 14,23 | 10,75 | 15,39 |
600 | 250 | 120 | 170 | SM | 10,26 | 15,15 | 11,42 | 16,31 |
600 | 300 | 120 | 170 | SM | 10,88 | 16,02 | 12,04 | 17,18 |
600 | 400 | 120* | 170 | SM | 16,48 | 22,12 | 18,80 | 24,44 |
600 | 500 | 120* | 170 | SM | 17,81 | 23,95 | 20,13 | 26,27 |
600 | 600 | 120* | 170 | SM | 19,06 | 25,70 | 21,37 | 28,01 |
* Dla wysokości B ≥ 400 regulatory wykonywane są jako podwójne, z dwoma przegrodami we wspólnej obudowie. Wymagana wielkość przepływu jest sumą wartości dla obu regulatorów. W tej wersji regulator jest wyposażony w dwa mechanizmy manualne lub dwa siłowniki.
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 163 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 177 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 119 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 110
Broszury i ulotki:
Certyfikaty i atesty:
aktualizacja: 2024-06-20 | typ: PDF | rozmiar: 2,90 MB | pobrano: 26212 Certyfikat ISO 9001:2015 dla Lindab
aktualizacja: 2023-04-07 | typ: PDF | rozmiar: 591 kB | pobrano: 22942
