Okrągły regulator przepływu VRU
Okrągły regulator przepływu VRU
Okrągły regulator przepływu VRU

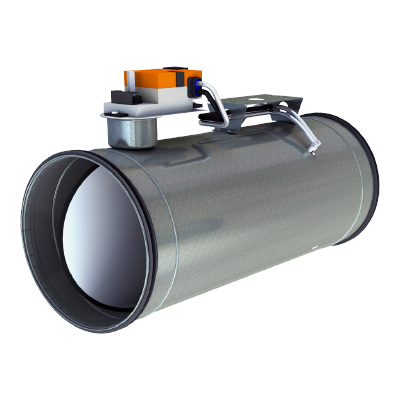

VRU to okrągły regulator przepływu stosowany w systemach VAV, składający się z jednostki pomiarowej i przepustnicy. Produkt VRU stosowany jest do regulacji przepływu w kanałach okrągłych kontrolowanych np. z poziomu sterownika w pomieszczeniu lub systemu BMS. Standardowo regulator VRU dostarczany jest z siłownikiem MF bez funkcji komunikacji, ale opcjonalnie może być także dostarczony z komunikacją w protokole Belimo MP, KNX lub ModBus. W celu uzyskania bardziej szczegółowej dokumentacji siłownika należy skontaktować się z działem technicznym Lindab.
Regulator VRU wyposażony jest w system LindabSafe służący do podłączania do kanału, a także jest przystosowany do montażu izolacji o grubości do 50 mm.
Rozwiązanie VRU może być zainstalowane w każdej orientacji bez konieczności regulacji. Aby uniknąć zanieczyszczenia krzyża pomiarowego, VRU należy stosować tylko z czystym powietrzem.
- Wymaga minimalnego ciśnienia początkowego (mniej niż 20 Pa przy Vnom).
- Łatwe dostosowywanie ustawień za pomocą ZTH lub narzędzia PC.
- Klasa szczelności przepustnicy: 4, zgodnie z normą EN 1751.
- Klasa szczelności: C, zgodnie z normą EN 1751.
- Standardowo dostarczany z sygnałem sterującym 2-10 V.
- Standardowo dostarczany z funkcją sygnału zwrotnego położenia przepustnicy 2-10 V.*
- Na życzenie może być dostarczony z osłoną tłumiącą.
- Możliwość dostarczenia wraz z siłownikiem dla kilku systemów BUS.
- Standardowy siłownik MF stosowany jest w systemach Pascal.
Ustawienia fabryczne
Standardowo:
- min. przepływ powietrza: 0;
- maks. przepływ powietrza: Vnom (7 m/s);
- sygnał sterujący: 2-10 V;
- sygnał zwrotny: położenia przepustnicy.*
Na zamówienie:
- min. przepływ powietrza: inna wartość min. przepływu powietrza;
- maks. przepływ powietrza: inna wartość maks. przepływu powietrza;
- sygnał sterujący: 0-10 V;
- sygnał zwrotny: przepływu powietrza.
* dotyczy MF i MP.

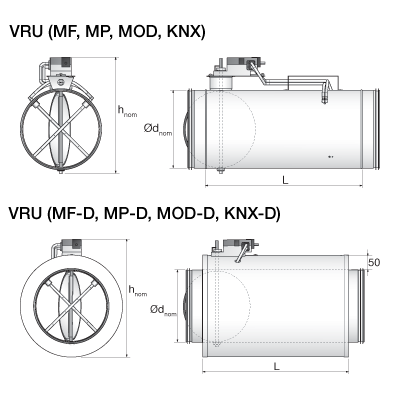

Ødnom [mm] | L [mm] | Waga [kg] | hnom [mm] | |
MF/MP/MOD/KNX | MF-D/MP-D/MOD-D/KNX-D | |||
100 | 400 | 1,90 | 225 | 262 |
125 | 400 | 2,00 | 250 | 287 |
160 | 400 | 2,50 | 285 | 322 |
200 | 400 | 2,75 | 325 | 358 |
250 | 500 | 3,95 | 375 | 407 |
315 | 500 | 4,85 | 440 | 471 |
400 | 510 | 6,75 | 526 | 557 |
500 | 610 | 10,20 | 626 | 657 |
630 | 660 | 15,50 | 756 | 787 |
Tabela z rodzajami siłownika
Type | ø100 - ø315 | ø400 - ø630 |
MF (standard) | LMV-D3-MF-F | NMV-D3-MF-F |
MP | LMV-D3-MP-F | NMV-D3-MP-F |
MOD | LMV-D3-MOD-F | NMV-D3-MOD-F |
KNX | LMV-D3-KNX-F | NMV-D3-KNX-F |
MF-D* | LMV-D3-MF-F | NMV-D3-MF-F |
MP-D* | LMV-D3-MP-F | NMV-D3-MP-F |
MOD-D* | LMV-D3-MOD-F | NMV-D3-MOD-F |
KNX-D* | LMV-D3-KNX-D-F | NMV-D3-KNX-D-F |
* VRU z osłoną tłumiącą.
Specyfikacja siłownik Belimo L/NMV-D3-MF-F
Zastosowanie
L/NMV-D3-MF-F wykorzystuje charakterystykę regulacji PI i jest stosowany do niezależnej od ciśnienia regulacji jednostek VAV w budownictwie mieszkaniowym.
Pomiar ciśnienia
Zintegrowany, bezobsługowy czujnik ciśnienia różnicowego Belimo D3 jest odpowiedni także do niewielkich przepływów objętościowych. To właśnie z tego względu znajduje szerokie zastosowanie w budownictwie mieszkaniowym, biurach, szpitalach, hotelach, statkach wycieczkowych itp.
Siłownik
- Siłownik obrotowy 5 / 10 Nm.
- ød = 100 - 315 mm => LMV-D3-MF-F = 5 Nm
- ød = 400 - 630 mm => NMV-D3-MF-F = 10 Nm
Funkcja sterowania
VAV (standardowo), CAV lub otwarta pętla regulacji do integracji z zewnętrzną pętlą sterowania VAV.
Informacje zwrotne
Informacja o pozycji przepustnicy (standardowo) w przypadku systemów Fan Optimiser, a także o aktualnej wartości przepływu objętościowego lub ciśnienia.
VAV - zmienny przepływ objętościowy
W przypadku zastosowań ze zmiennym przepływem objętościowym, wraz z modulowaną zmienną referencyjną, np. regulatorem temperatury pomieszczenia, bezpośrednim sterowaniem cyfrowym lub systemem magistralnym urządzenie umożliwia energooszczędną i zależną od zapotrzebowania wentylację poszczególnych pomieszczeń bądź całych obszarów.
Urządzenia do obsługi i konserwacji
Do urządzenia L/NMV-D3-MF-F można podłączyć Belimo PC-Tool lub narzędzie serwisowe ZTH, zarówno poprzez połączenie PP, jak i MP-Bus.
Montaż i podłączanie
Zamontowane na VRU urządzenie L/NMV-D3-MP-F podłącza się za pomocą prefabrykowanego kabla.
Funkcja testu/wyświetlacz testowy
L/NMV-D3-MF-F posiada dwie diody LED ze wskaźnikiem gotowości do uruchomienia i kontroli funkcji z zastosowaniem rozszerzonych informacji z ZTH-GEN.
Ustawienia fabryczne Lindab
Urządzenie L/NMV-D3-MF-F montowane jest na VRU-MF firmy Lindab, a jego ustawienia programowane są na podstawie rzeczywistej wielkości kanału.
W Pascalu nie należy zmieniać ustawień Vmax i Vmin w VRU-MF. Przepływy powietrza ustawiane są w Regula Combi.
Dane techniczne L/NMV-D3-MF-F
Zasilanie:
- napięcie nominalne: AC 24 V, 50/60 Hz, DC24 V;
- zakres pracy: AC 19,2 do 28,8 V, DC 21,6 do 28,8 V.
Czujnik ciśnienia różnicowego:
- typ, zasada działania: Czujnik Belimo D3, reakcja dynamiczna;
- zakres pracy: 0 do 600 Pa;
- tolerancja przeciążeń: ±3000 Pa;
- Pozycja montażu: niezależny od pozycji, brak konieczności zerowania;
- materiały mające kontakt z medium: szkło, żywica epoksydowa, PA, TPE;
- funkcja sterowania: reakcja VAV-CAV, praca w pętli otwartej.
Wartości regulacji:
- Vnom: standardowo jest to przepływ odpowiadający 7 m/s;
- Δp @ Vnom: od 50 do 450 Pa;
- Vmax: od 20 do 100% wartości Vnom (ustawienia fabryczne Lindab: 100%);
- Vmin: od 0 do 100% wartości Vnom (ustawienia fabryczne Lindab: 0%), granica pomiaru ~ 0.7 m/s;
- Vmid: 50% stosunku Vmin do Vmax.
Sterowanie klasyczne:
- przykłady dla trybu VAV*: DC od 2 do 10 V (standardowo);
- zakres roboczy Y*: DC od 0 do 10 V;
- przyłącze 3*: regulacja DC od 0 do 10 V;
- tryb dla wartości rzeczywistej**: DC od 2 do 10 V (standardowo);
- sygnał U5**: DC 0 do 10 V;
- przyłącze 5**: regulacja: położenia przepustnicy (standardowo), przepływu objętościowego lub ciśnienia różnicowego.
Obsługa i konserwacja:
- możliwość połączenia / PC-Tool (V3.7 lub nowsza) / narzędzie serwisowe ZTH-GEN;
- komunikacja: PP/MP-Bus, maks. DC 15V, 1200 bodów;
- przycisk: adaptacja / adresowanie;
- wyświetlacz LED: zasilanie 24 V, status / funkcja magistrali.
Siłownik:
- bezszczotkowy, nieblokujący się siłownik z trybem oszczędzania energii;
- kierunek obrotu: zgodnie z ruchem wskazówek zegara lub przeciwnie;
- adaptacja: przechwycenie zakresu nastaw i rozdzielczości do celów ustalenia zakresu sterowania;
- wyłączenie przekładni: samoczynne wyłączenie przyciskiem bez pogorszenia funkcjonalności;
- poziom mocy akustycznej: maks. 35 dB(A).
Siłownik - obrotowy:
- kąt obrotu: 95°, regulowany ogranicznik mechaniczny lub elektroniczny;
- wskazywanie pozycji: mechaniczne ze wskaźnikiem;
- sterownik wrzeciona: dopasowanie do kształtu w różnych wersjach, np. 8×8 mm.
Bezpieczeństwo:
- klasa ochronności: III safety extra-low voltage;
- stopień ochrony: IP54;
- kompatybilność elektromagnetyczna: CE zgodnie z 89/336/EWG;
- sposób działania: typ 1 (zgodnie z EN 60730-1);
- znamionowe napięcie impulsowe: 0,5 kV (zgodnie z EN 60730-1);
- stopień zanieczyszczenia: 2 (zgodnie z EN 60730-1);
- temperatura otoczenia: od 0 do +50°C;
- temperatura spoczynku: od -20 do +80°C;
- wilgotność otoczenia: od 5 do 95% RH, bez kondensacji (zgodnie z EN 60730-1);
- konserwacja: urządzenie bezobsługowe.
* impedancja wejściowa min. 100 kOhm.
** maks. 0,5 mA.
Ustawienia
Vnom określa zakres pomiarowy dla siłownika. Standardowo urządzenie VRU skalibrowane jest do wartości Vnom równej 7 m/s zgodnie z poniższą tabelą. W szczególnych przypadkach VRU może jednak zostać ustawione na wyższą wartość Vnom, np. 10 m/s. W przupadku urządzenia VRU wartości Vmax i Vmin wskazują granice zakresu roboczego siłowników.
Pomiędzy stosunkiem Vmin do Vmax a sygnałem wejściowym występuje liniowość. Wartość Vmax może zostać ustawiona w zakresie 20–100% Vnom, a Vmin w zakresie 0–100% Vnom (< Vmax). Regulacja pomiędzy 0,7 m/s a pozycją zamkniętą nie jest jednak możliwa.
Pomiar przepływu powietrza
Dokładność pomiaru przepływu powietrza zależy od warunków przepływu występujących przed krzyżem pomiarowym. Zaleca się, aby przed punktem pomiarowym znajdował się długi prosty odcinek kanału, zgodnie z poniższą tabelą. Nieprzestrzeganie tych zaleceń spowoduje niestabilność pomiaru przepływu, a tym samym większą niedokładność w regulacji wymaganego przepływu powietrza.
Podzespoły | Zaleca się montaż prostego, długiego kanału przed urządzeniem |
Kolanko | 3 x ød |
Trójnik | 4 x ød |
Przepustnica | 6 x ød |
Przy zainstalowaniu prostego kanału przed urządzeniem, zgodnie z zaleceniami, dokładność przepływu powietrza będzie prezentowała się tak, jak w tabeli poniżej.
Prędkość w kanale | Dokładność pomiaru przepływu powietrza |
> 3 m/s | +/- 5% |
1,2 - 3 m/s | +/- 10% |
0,7 - 1,2 m/s | +/- 25% |
Nominalny przepływ powietrza w VRU (Vnom) i granica pomiaru
Rozmiar ød | Granica pomiaru (0,7 m/s) | Standardowa wartość Vnom (7 m/s) | Vnom (10 m/s) | |||
[mm] | [m3/h] | [l/s] | [m3/h] | [l/s] | [m3/h] | [l/s] |
100 | 20 | 6 | 198 | 55 | 283 | 79 |
125 | 31 | 9 | 309 | 86 | 442 | 123 |
160 | 51 | 14 | 506 | 141 | 723 | 201 |
200 | 79 | 22 | 791 | 220 | 1130 | 314 |
250 | 124 | 34 | 1236 | 343 | 1766 | 491 |
315 | 196 | 54 | 1963 | 545 | 2804 | 779 |
400 | 317 | 88 | 3165 | 879 | 4522 | 1256 |
500 | 495 | 138 | 4946 | 1374 | 7065 | 1963 |
630 | 785 | 218 | 7851 | 2181 | 11216 | 3116 |

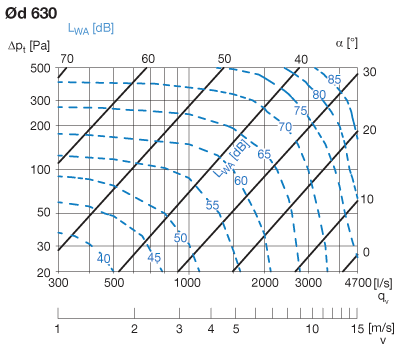

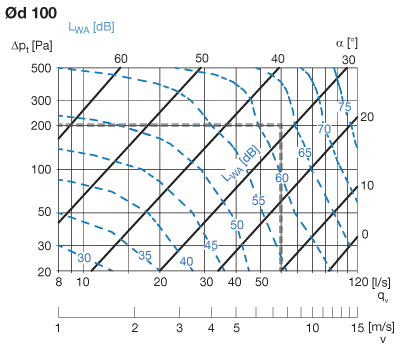

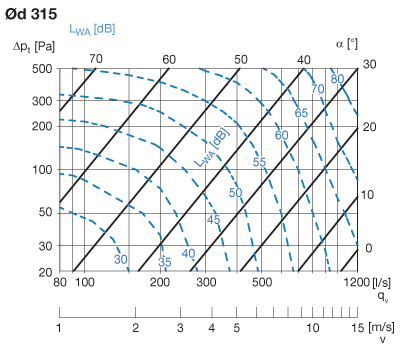

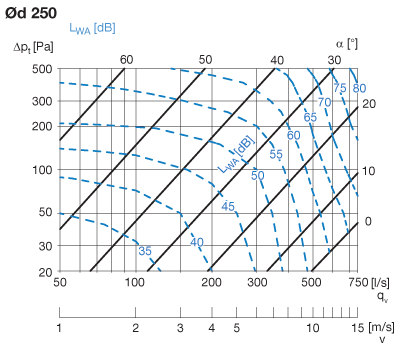

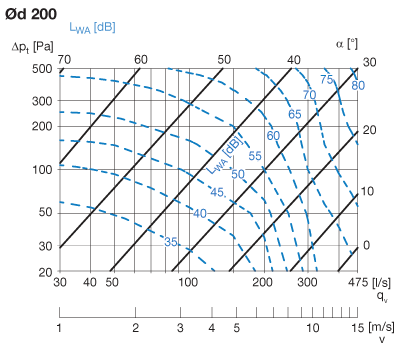

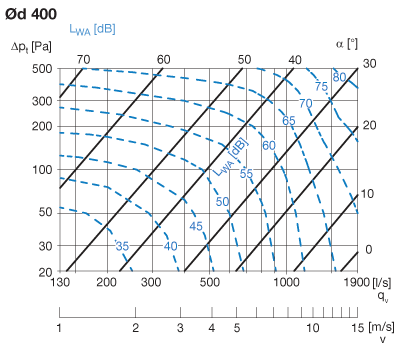

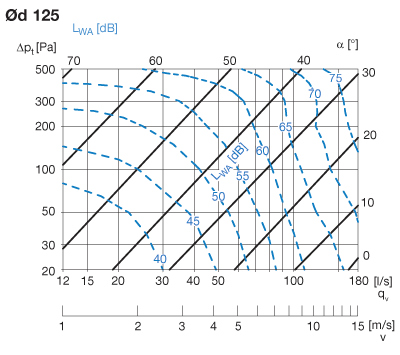

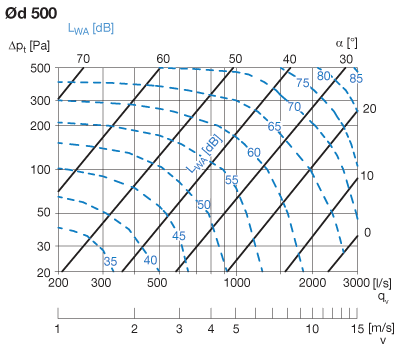

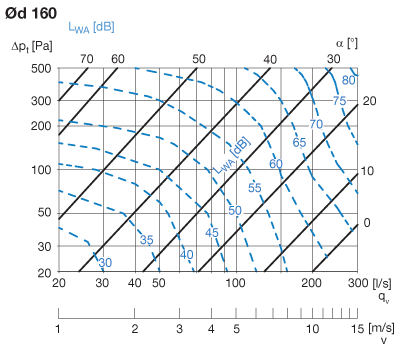

Dane dotyczące hałasu
Wartość poniżej poziomu mocy akustycznej dla kanałów (hałas przepływu), zgodnie z ISO 5135, jako funkcja przepływu powietrza i różnicy ciśnienia. Niezbędne minimalne ciśnienie wstępne wynosi 20 Pa dla wszystkich rozmiarów, co odpowiada całkowitej stracie ciśnienia przez VRU przy nominalnym przepływie powietrza i przy całkowicie otwartej przepustnicy.
ød = 100 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 8 l/s (29 m³/h) | Przepływ 25 l/s (90 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 60 | 60 | 59 | 52 | 50 | 44 | 44 | 44 | 67 | 64 | 64 | 57 | 54 | 48 | 48 | 48 |
200 | 53 | 51 | 53 | 43 | 42 | 35 | 32 | 32 | 59 | 58 | 58 | 50 | 48 | 40 | 37 | 37 |
100 | 51 | 46 | 44 | 38 | 35 | 28 | 21 | 20 | 58 | 55 | 53 | 46 | 41 | 34 | 26 | 24 |
50 | 48 | 42 | 38 | 33 | 26 | 19 | 16 | 14 | 55 | 53 | 48 | 42 | 35 | 26 | 22 | 18 |
20 | 43 | 35 | 30 | 23 | 17 | 9 | 7 | 6 | 50 | 49 | 42 | 37 | 28 | 17 | 15 | 14 |
Przepływ 50 l/s (180 m³/h) | ||||||||||||||||
500 | 72 | 69 | 69 | 62 | 59 | 52 | 52 | 52 | ||||||||
200 | 66 | 65 | 64 | 57 | 54 | 45 | 42 | 42 | ||||||||
100 | 65 | 64 | 62 | 54 | 48 | 40 | 31 | 29 | ||||||||
50 | 64 | 63 | 60 | 53 | 44 | 33 | 28 | 22 | ||||||||
20 | 62 | 61 | 57 | 51 | 41 | 27 | 25 | 15 |
ød = 125 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 12 l/s (43 m³/h) | Przepływ 40 l/s (144 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 66 | 63 | 61 | 55 | 52 | 46 | 47 | 44 | 71 | 68 | 65 | 59 | 56 | 50 | 50 | 47 |
200 | 59 | 53 | 49 | 44 | 38 | 34 | 33 | 32 | 65 | 62 | 57 | 51 | 46 | 41 | 38 | 38 |
100 | 58 | 49 | 43 | 40 | 31 | 28 | 22 | 22 | 64 | 59 | 53 | 47 | 39 | 34 | 29 | 27 |
50 | 57 | 42 | 41 | 31 | 29 | 20 | 17 | 15 | 63 | 54 | 50 | 41 | 36 | 27 | 25 | 20 |
20 | 56 | 32 | 39 | 29 | 27 | 11 | 15 | 11 | 62 | 48 | 48 | 34 | 34 | 20 | 22 | 15 |
Przepływ 75 l/s (270 m³/h) | ||||||||||||||||
500 | 76 | 73 | 70 | 63 | 60 | 53 | 53 | 50 | ||||||||
200 | 72 | 71 | 65 | 59 | 53 | 47 | 43 | 43 | ||||||||
100 | 71 | 70 | 63 | 55 | 47 | 40 | 35 | 32 | ||||||||
50 | 70 | 68 | 60 | 51 | 43 | 34 | 32 | 24 | ||||||||
20 | 68 | 65 | 56 | 47 | 39 | 29 | 28 | 17 |
ød = 160 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 20 l/s (72 m³/h) | Przepływ 60 l/s (216 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 62 | 63 | 61 | 56 | 52 | 51 | 50 | 49 | 68 | 67 | 64 | 59 | 55 | 53 | 52 | 51 |
200 | 52 | 52 | 51 | 44 | 43 | 38 | 37 | 36 | 61 | 58 | 56 | 50 | 48 | 42 | 40 | 40 |
100 | 47 | 43 | 39 | 37 | 32 | 27 | 27 | 25 | 59 | 54 | 50 | 45 | 40 | 35 | 33 | 31 |
50 | 42 | 36 | 33 | 28 | 25 | 20 | 17 | 16 | 54 | 50 | 46 | 37 | 33 | 29 | 25 | 25 |
20 | 37 | 30 | 30 | 26 | 19 | 16 | 11 | 10 | 49 | 46 | 43 | 35 | 27 | 24 | 19 | 18 |
Przepływ 120 l/s (432 m³/h) | ||||||||||||||||
500 | 73 | 71 | 68 | 62 | 59 | 55 | 54 | 53 | ||||||||
200 | 71 | 65 | 62 | 56 | 53 | 47 | 44 | 44 | ||||||||
100 | 70 | 64 | 60 | 53 | 48 | 42 | 39 | 38 | ||||||||
50 | 69 | 63 | 58 | 48 | 42 | 37 | 32 | 32 | ||||||||
20 | 68 | 61 | 55 | 44 | 36 | 32 | 27 | 23 |
ød = 200 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 30 l/s (108 m³/h) | Przepływ 100 l/s (360 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 65 | 60 | 56 | 52 | 49 | 47 | 44 | 42 | 70 | 64 | 61 | 55 | 52 | 52 | 55 | 55 |
300 | 55 | 52 | 51 | 43 | 40 | 37 | 38 | 38 | 62 | 57 | 55 | 47 | 44 | 42 | 42 | 42 |
200 | 46 | 43 | 41 | 34 | 32 | 29 | 29 | 29 | 57 | 52 | 48 | 41 | 39 | 36 | 34 | 34 |
100 | 40 | 38 | 33 | 30 | 28 | 27 | 23 | 22 | 51 | 45 | 41 | 36 | 32 | 32 | 28 | 28 |
50 | 34 | 31 | 26 | 25 | 25 | 23 | 18 | 16 | 44 | 37 | 33 | 29 | 27 | 25 | 21 | 19 |
Przepływ 200 l/s (720 m³/h) | ||||||||||||||||
500 | 75 | 69 | 65 | 59 | 55 | 55 | 59 | 59 | ||||||||
300 | 71 | 65 | 61 | 53 | 50 | 48 | 47 | 47 | ||||||||
200 | 69 | 64 | 58 | 50 | 47 | 44 | 42 | 42 | ||||||||
100 | 63 | 56 | 51 | 44 | 39 | 39 | 34 | 34 | ||||||||
50 | 56 | 47 | 43 | 36 | 29 | 27 | 24 | 22 |
ød = 250 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 50 l/s (180 m³/h) | Przepływ 150 l/s (540 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 67 | 65 | 57 | 50 | 47 | 52 | 51 | 50 | 69 | 66 | 59 | 53 | 50 | 54 | 53 | 52 |
200 | 55 | 54 | 49 | 43 | 42 | 38 | 42 | 42 | 59 | 57 | 52 | 46 | 44 | 41 | 44 | 44 |
100 | 52 | 48 | 40 | 37 | 34 | 33 | 31 | 28 | 56 | 52 | 45 | 41 | 38 | 36 | 34 | 31 |
50 | 44 | 41 | 35 | 32 | 29 | 24 | 22 | 20 | 52 | 48 | 40 | 38 | 34 | 30 | 28 | 24 |
20 | 33 | 35 | 29 | 29 | 25 | 15 | 12 | 10 | 47 | 44 | 37 | 35 | 31 | 25 | 22 | 17 |
Przepływ 300 l/s (1080 m³/h) | ||||||||||||||||
500 | 71 | 67 | 61 | 56 | 53 | 56 | 55 | 54 | ||||||||
200 | 63 | 60 | 55 | 49 | 46 | 44 | 46 | 46 | ||||||||
100 | 62 | 57 | 51 | 46 | 43 | 40 | 38 | 35 | ||||||||
50 | 61 | 56 | 47 | 45 | 40 | 38 | 33 | 28 | ||||||||
20 | 56 | 54 | 46 | 42 | 38 | 36 | 30 | 24 |
ød = 315 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 80 l/s (288 m³/h) | Przepływ 250 l/s (900 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 63 | 60 | 53 | 49 | 47 | 46 | 45 | 44 | 68 | 65 | 59 | 53 | 50 | 50 | 53 | 50 |
200 | 50 | 44 | 42 | 38 | 38 | 33 | 37 | 34 | 60 | 55 | 50 | 45 | 43 | 40 | 43 | 40 |
100 | 42 | 39 | 33 | 31 | 30 | 25 | 30 | 23 | 54 | 52 | 45 | 41 | 38 | 36 | 36 | 31 |
50 | 34 | 34 | 30 | 26 | 22 | 21 | 19 | 15 | 49 | 49 | 43 | 38 | 34 | 32 | 30 | 24 |
20 | 26 | 30 | 27 | 21 | 16 | 15 | 13 | 11 | 44 | 46 | 41 | 35 | 30 | 27 | 25 | 18 |
Przepływ 500 l/s (1800 m³/h) | ||||||||||||||||
500 | 74 | 71 | 65 | 58 | 55 | 55 | 58 | 55 | ||||||||
200 | 70 | 65 | 58 | 52 | 49 | 48 | 49 | 46 | ||||||||
100 | 66 | 64 | 56 | 50 | 47 | 46 | 44 | 39 | ||||||||
50 | 64 | 63 | 55 | 49 | 45 | 42 | 40 | 32 | ||||||||
20 | 62 | 61 | 54 | 48 | 43 | 37 | 34 | 24 |
ød = 400 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 130 l/s (468 m³/h) | Przepływ 400 l/s (1440 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 76 | 71 | 66 | 59 | 55 | 58 | 57 | 56 | 79 | 73 | 67 | 62 | 57 | 60 | 59 | 58 |
200 | 61 | 58 | 50 | 44 | 43 | 44 | 45 | 41 | 67 | 62 | 56 | 50 | 48 | 48 | 48 | 45 |
100 | 50 | 45 | 40 | 34 | 36 | 35 | 35 | 29 | 61 | 56 | 49 | 44 | 42 | 39 | 39 | 34 |
50 | 42 | 37 | 31 | 29 | 28 | 27 | 25 | 20 | 57 | 52 | 44 | 39 | 37 | 35 | 34 | 26 |
20 | 40 | 34 | 27 | 25 | 24 | 23 | 21 | 11 | 55 | 50 | 40 | 35 | 34 | 32 | 30 | 20 |
Przepływ 800 l/s (2880 m³/h) | ||||||||||||||||
500 | 82 | 75 | 68 | 65 | 59 | 62 | 61 | 60 | ||||||||
200 | 74 | 68 | 62 | 56 | 53 | 52 | 52 | 49 | ||||||||
100 | 72 | 67 | 58 | 53 | 49 | 47 | 46 | 40 | ||||||||
50 | 71 | 66 | 56 | 50 | 47 | 44 | 44 | 33 | ||||||||
20 | 70 | 65 | 54 | 47 | 44 | 40 | 38 | 28 |
ød = 500 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 200 l/s (720 m³/h) | Przepływ 600 l/s (2160 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 82 | 76 | 69 | 63 | 62 | 61 | 60 | 59 | 84 | 77 | 70 | 64 | 63 | 62 | 61 | 60 |
200 | 66 | 60 | 55 | 48 | 45 | 44 | 46 | 43 | 71 | 65 | 59 | 53 | 50 | 50 | 50 | 47 |
100 | 55 | 50 | 47 | 38 | 38 | 36 | 34 | 31 | 63 | 58 | 53 | 47 | 46 | 44 | 42 | 37 |
50 | 46 | 40 | 36 | 33 | 32 | 29 | 29 | 25 | 59 | 52 | 47 | 44 | 42 | 38 | 38 | 31 |
20 | 41 | 33 | 29 | 27 | 26 | 19 | 18 | 20 | 56 | 47 | 42 | 40 | 38 | 32 | 30 | 26 |
Przepływ 1200 l/s (4320 m³/h) | ||||||||||||||||
500 | 85 | 78 | 71 | 65 | 64 | 63 | 62 | 61 | ||||||||
200 | 77 | 70 | 64 | 58 | 56 | 55 | 54 | 51 | ||||||||
100 | 72 | 66 | 60 | 55 | 53 | 51 | 49 | 43 | ||||||||
50 | 71 | 63 | 57 | 54 | 51 | 46 | 46 | 37 | ||||||||
20 | 70 | 60 | 54 | 52 | 49 | 44 | 40 | 32 |
ød = 630 mm:
Spadek ciśnienia [Pa] |
Częstotliwość [Hz] | Częstotliwość [Hz] | ||||||||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
Przepływ 300 l/s (1080 m³/h) | Przepływ 900 l/s (3240 m³/h) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
500 | 86 | 77 | 71 | 67 | 64 | 61 | 61 | 60 | 88 | 80 | 73 | 69 | 66 | 64 | 63 | 62 |
200 | 76 | 70 | 63 | 60 | 56 | 53 | 52 | 48 | 78 | 72 | 65 | 62 | 59 | 55 | 55 | 49 |
100 | 65 | 61 | 52 | 49 | 45 | 43 | 41 | 37 | 71 | 66 | 59 | 54 | 50 | 46 | 45 | 40 |
50 | 54 | 49 | 45 | 39 | 34 | 36 | 30 | 26 | 66 | 58 | 53 | 48 | 43 | 40 | 39 | 30 |
20 | 45 | 35 | 38 | 30 | 29 | 29 | 26 | 20 | 61 | 50 | 47 | 43 | 38 | 36 | 33 | 25 |
Przepływ 1800 l/s (6480 m³/h) | ||||||||||||||||
500 | 90 | 83 | 75 | 71 | 68 | 67 | 65 | 64 | ||||||||
200 | 80 | 74 | 67 | 64 | 60 | 57 | 57 | 50 | ||||||||
100 | 78 | 71 | 66 | 59 | 56 | 49 | 48 | 44 | ||||||||
50 | 77 | 68 | 62 | 57 | 51 | 45 | 47 | 36 | ||||||||
20 | 75 | 65 | 57 | 55 | 46 | 42 | 39 | 30 |
Wykres strat ciśnienia i dane akustyczne do wymiarowania
Krzywe ciągłe przedstawiają całkowitą stratę ciśnienia Δpt na przepustnicy w funkcji przepływu powietrza qv i kąta nachylenia łopatek α. Krzywe przerywane przedstawiają dane dotyczące poziomu mocy akustycznej ważonej A, LWA, w dB do kanału.
Przykład:
- wymiary ød: 100 mm;
- przepływ powietrza qv: 60 l/s;
- całkowita strata ciśnienia Δpt: 200 Pa.
Z wykresu można uzyskać następujące informacje:
- kąt nachylenia łopatek α: 32°;
- poziom mocy akustycznej LWA: 63 dB(A).
Metoda pomiaru dźwięku:
Dane dotyczące dźwięku zostały zmierzone przez Szwedzki Narodowy Instytut Testów i Badań (SP) w odniesieniu do ISO 5135 i EN/ISO 3741.
Kąt nachylenia łopatek α:
- 0° = przepustnica otwarta;
- 90° = przepustnica zamknięta.
Wymiary
Przy wymiarowaniu przepustnic należy wziąć pod uwagę hałas własny przepustnic i ich właściwości regulacyjne (charakterystyka przepustnicy). W przypadku zastosowania zbyt dużych przepustnic powierzchnia robocza (kąt obrotu) dla danej wartości Vmin i Vmax może być na tyle ograniczona, że regulacja nie będzie działać w sposób zadowalający. Należy dołożyć starań, aby zastosować przepustnicę o wymiarach, które pozwolą uzyskać jak największe powierzchnie robocze (kąty obrotu).
W celu zachowania dokładności regulacji należy unikać powierzchni roboczych z kątami przepustnicy < 15°.
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 188 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 205 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 140 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 128
Broszury i ulotki:
Certyfikaty i atesty:
aktualizacja: 2024-06-20 | typ: PDF | rozmiar: 2,90 MB | pobrano: 26580 Certyfikat ISO 9001:2015 dla Lindab
aktualizacja: 2023-04-07 | typ: PDF | rozmiar: 591 kB | pobrano: 23166
