Produkt marki Lindab

Zastosowanie

Monitor jest przeznaczony do pomiaru i kontroli przepływu powietrza oraz pomiaru temperatury. Komunikacja odbywa się za pomocą sygnałów analogowych lub sygnału cyfrowego z wykorzystaniem protokołu Modbus. Monitor może być również sterowany przez Bluetooth. Aplikacja UltraLink App jest doskonałym narzędziem do monitorowania i regulacji przepływu powietrza bezpośrednio za pomocą urządzenia mobilnego, co przyspiesza montaż i uruchomienie.

Konstrukcja

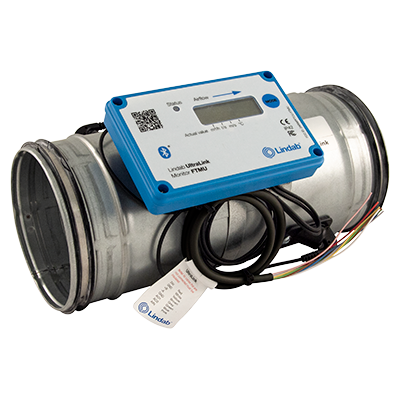

Monitor składa się z korpusu z uszczelkami systemu Lindab Safe. Dwa czujniki przepływu są montowane na korpusie i podłączone do modułu wyświetlacza. Wyświetlacz jest zamontowany na płycie montażowej korpusu. Produkt posiada wstępnie zamontowany przewód, który ułatwia połączenie. Płyta montażowa FTES może zostać wykorzystana do montażu wyposażenia np. skrzynki elektrycznej lub sterownika Regula Combi.

Konserwacja

Zwykle nie wymaga żadnej konserwacji. Widoczne elementy urządzenia można przetrzeć wilgotną szmatką.

Wykonania specjalne

FTMU możemy dostarczyć w poniższych wersjach specjalnych:

  • biały (RAL 9003),
  • czarny (RAL 9005),
  • stal nierdzewna 4404 (kwasoodporna).

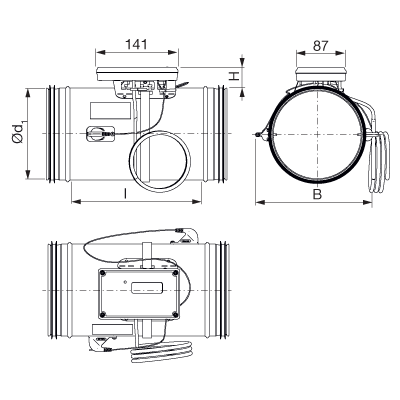

ød1
[mm]
l
[mm]
H
[mm]
B
[mm]
100 186 33 160
125 212 36 185
160 245 40 220
200 284 42 260
250 337 44 310
315 402 44 375
400 508 44 470
500 598 44 570
630 738 44 700
Zasilanie: DC
AC
24 (18-32) V
24 (24-32) V
Kabel: Maks. średnica zewnętrzna 7 mm
Pobór mocy: 0,4 W
Pobór mocy: Dla okablowania 0,5 VA
Wstępnie zamontowany kabel: Długość 0,7 m
Klasa IP: 42
Klasa szczelności w stosunku do środowiska: EN 12237 D
Zakres temperatury przechowywania: od -30 do +50°C
Maksymalna wilgotność otoczenia: 95 % wilg. wzgl.
Połączenie: RS485 standard lub analogowe
Kabel: Standardowy kabel RS485, 2-żyłowa skrętka ekranowana, min. 0,1 mm² (kabel LIYCY)
Protokół: Modbus
Wyjście: Przepływ
Przepływ
Prędkość
Temperatura
m³/h
l/s
m/s
°C
Zakres prędkości: Dla gwarantowanej niepewności pomiaru 0,2 - 15 m/s
Niepewność pomiarowa przepływu
(przy założeniu prawidłowej instalacji):
W zależności od tego, która z nich jest największa: w procentach lub w liczbach bezwzględnych dla danego rozmiaru produktów. ±5% lub
Śr. 100 = ±1,00 l/s
Śr. 125 = ±1,25 l/s
Śr. 160 = ±1,60 l/s
Śr. 200 = ±2,00 l/s
Śr. 250 = ±2,50 l/s
Śr. 315 = ±3,15 l/s
Śr. 400 = ±4,00 l/s
Śr. 500 = ±5,00 l/s
Śr. 630 = ±6,30 l/s
Zakres temperatur: od -10 do +50°C
Niepewność pomiaru temperatury: ±1°C
Śruby na pokrywie modułu wyświetlacza: Phillips 4 szt.
Sygnał Bluetooth: Częstotliwość
Moc wyjściowa
2402-2480 MHz
od -40 do +9 dB
