Nawiewnik sufitowy KN (kwadratowy)

Wielokierunkowe kwadratowe nawiewniki serii KN z aluminium charakteryzują się wysoką wydajnością i są idealnym rozwiązaniem dla wszystkich przypadków, w których występują duże różnice temperatur.

Nawiewnik posiada demontowaną część środkową, dzięki czemu może być montowany bez użycia specjalnej ramy nośnej.

Dyfuzja strumienia powietrza może być ukierunkowana lub asymetryczna – każdy wariant gwarantuje prawidłowe działanie przy wysokości montażu od minimum 2,5 metra do maksimum 4,5 metra. Opisywane anemostaty występują w 6 kombinacjach, aby sprostać wszystkim możliwym wymaganiom. Są one wymienione w następujący sposób: 4-stronne, 3-stronne, 2-stronne narożne, dwustronne przeciwległe, jednostronne.

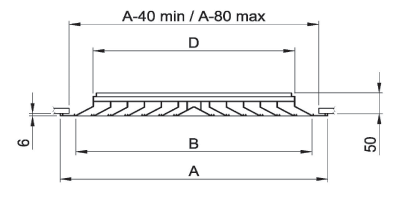

Mocowanie:

• zastosowanie ukrytych wkrętów od strony przyłącza nawiewnika;
• modele KN 450x450 są szczególnie odpowiednie do modułowych sufitów podwieszanych dzięki zewnętrznym wymiarom 595x595, które umożliwiają montaż poprzez prostą wymianę nawiewnika na jeden z modułów sufitowych.

Wykończenie standardowe:

• naturalne anodyzowane aluminium i z powłoką epoksydową;
• kolor RAL 9010.

Nieodpowiednie środowisko

Wyroby aluminiowe nie nadają się do montażu w środowiskach o atmosferze zawierającej substancje korozyjne dla tego materiału, a w szczególności zawierające chlor, takich jak pływalnie, uzdrowiska i niektóre rodzaje przemysłu spożywczego.

Wariant KN4:

KN4 150×150

Powierzchnia efektywna Ak [m²]: 0,0094.

KN40 225×225

Powierzchnia efektywna Ak [m²]: 0,0212.

KN40 300×300

Powierzchnia efektywna Ak [m²]: 0,0377.

KN40 375×375

Powierzchnia efektywna Ak [m²]: 0,0589.

KN40 450×450

Powierzchnia efektywna Ak [m²]: 0,0848.

KN40 525×525

Powierzchnia efektywna Ak [m²]: 0,1154.

KN40 600×600

Powierzchnia efektywna Ak [m²]: 0,1507.

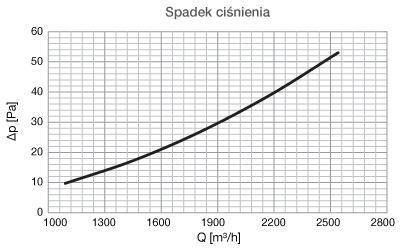

Metodologia pomiarów:

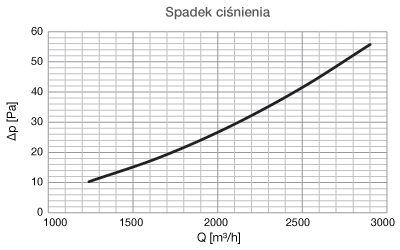

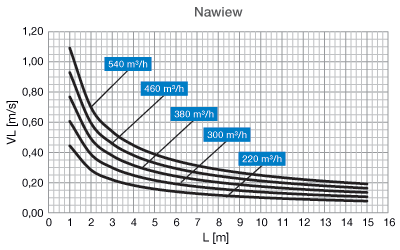

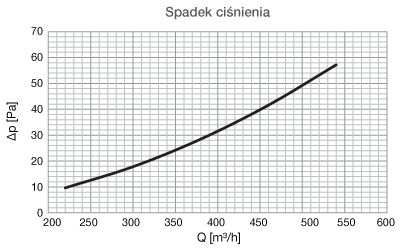

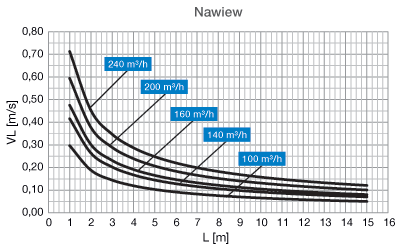

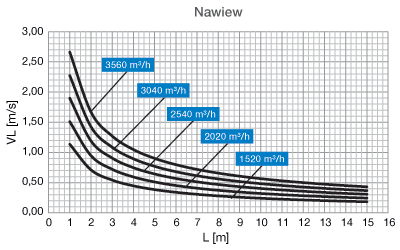

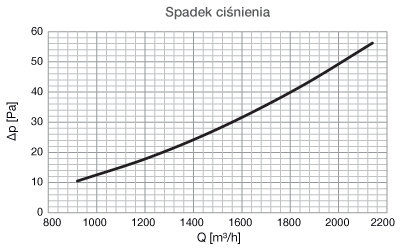

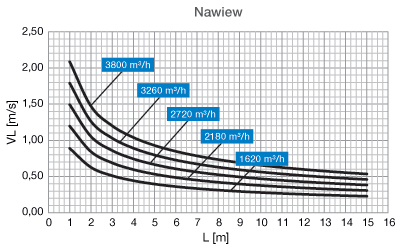

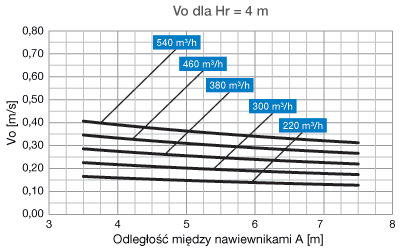

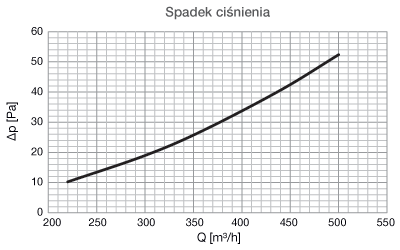

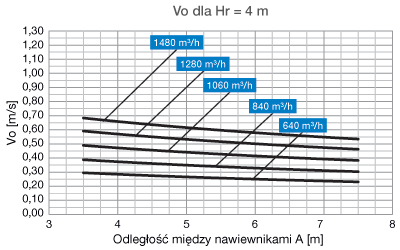

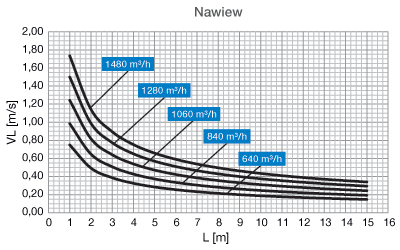

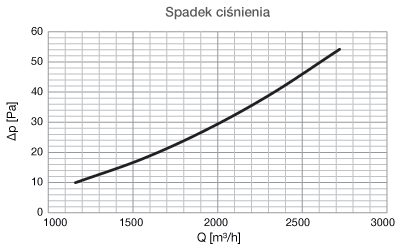

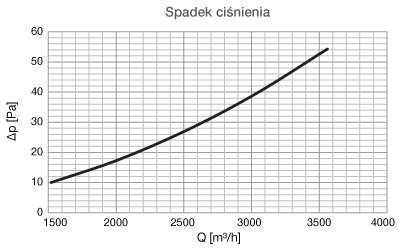

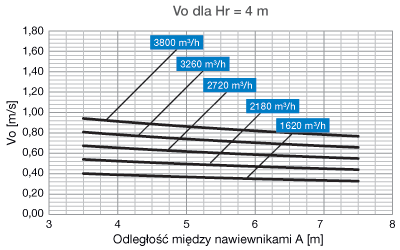

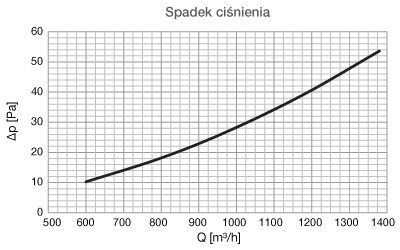

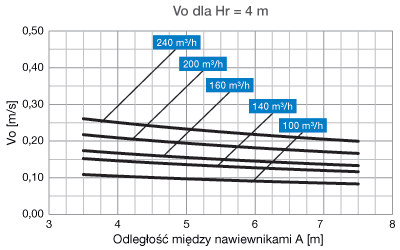

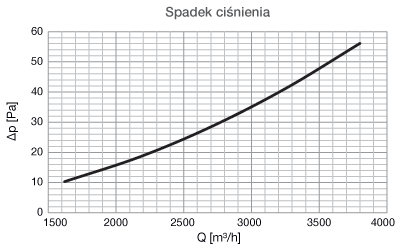

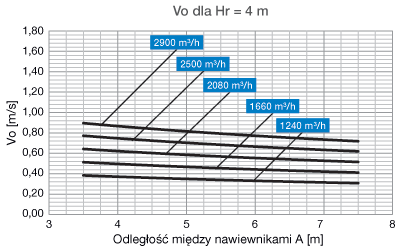

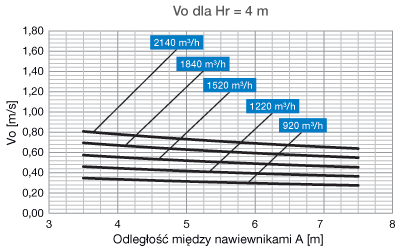

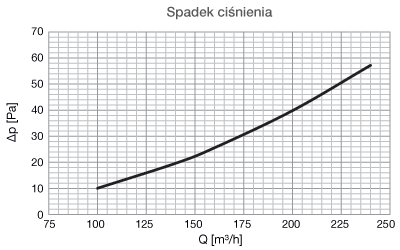

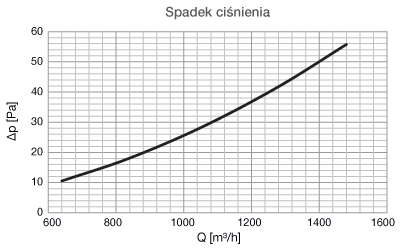

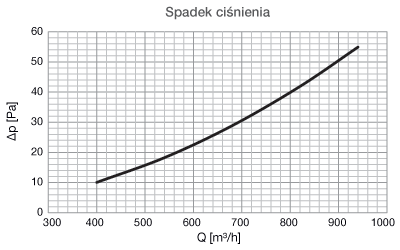

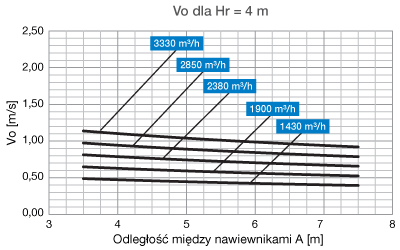

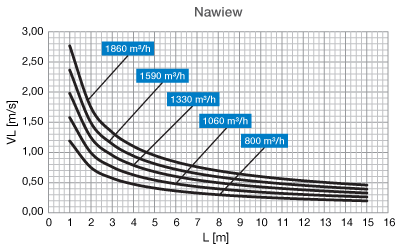

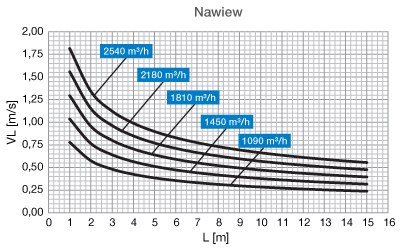

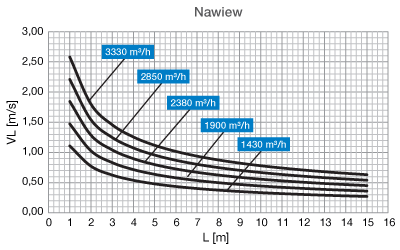

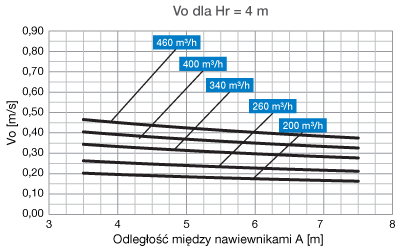

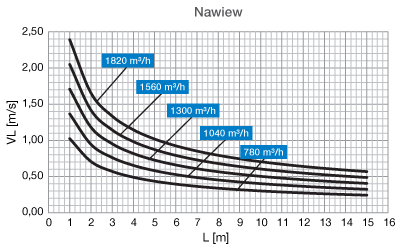

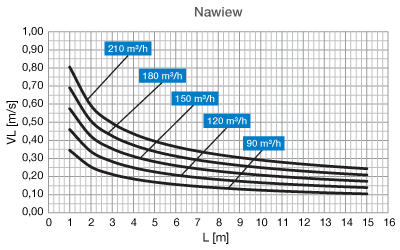

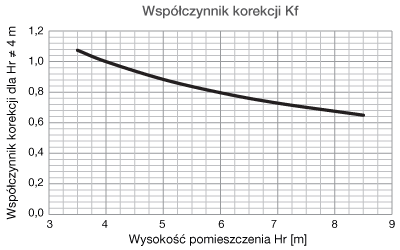

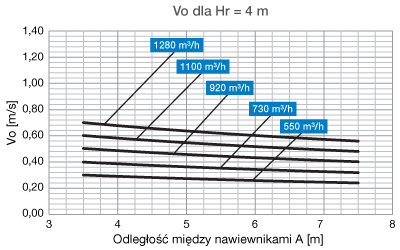

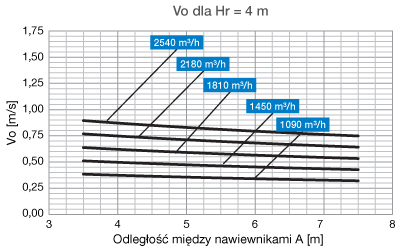

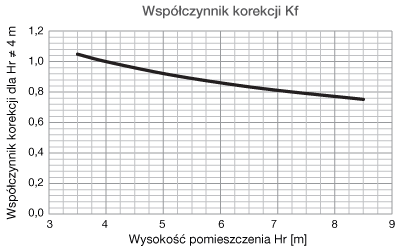

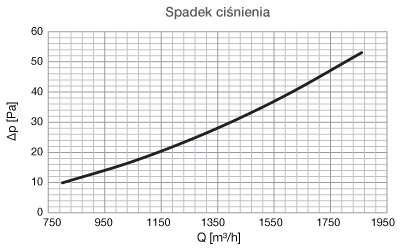

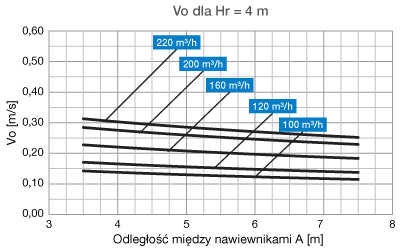

Vo dla Hr = 4 m / współczynnik korekcji Kf / nawiew / spadek ciśnienia

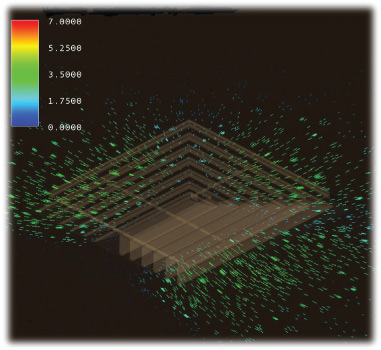

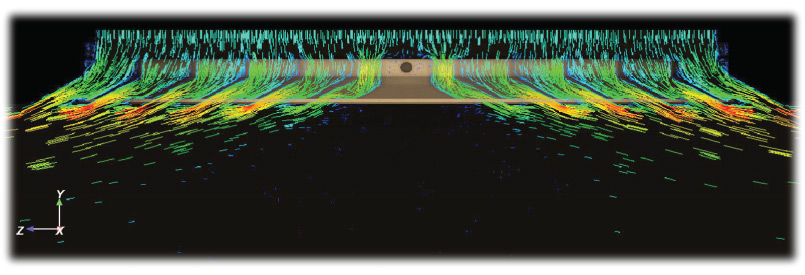

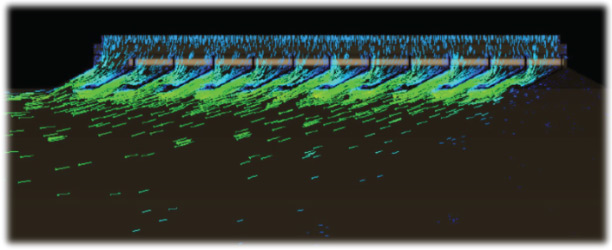

Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej pracującej w warunkach izotermicznych zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowe dla elementów końcowych instalacji wentylacyjnej.

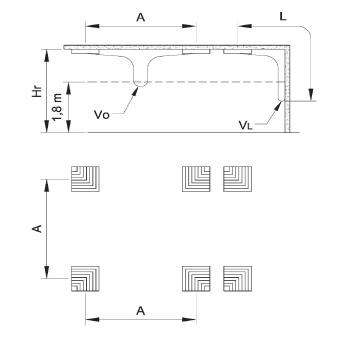

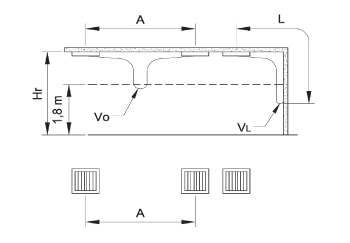

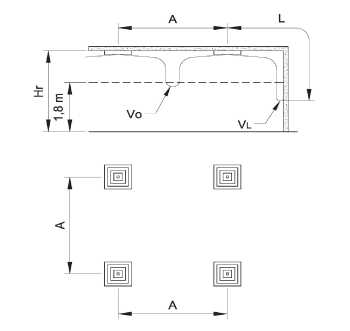

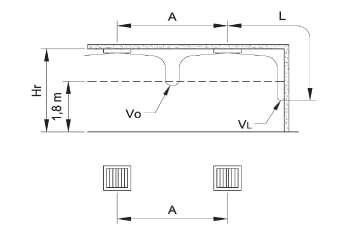

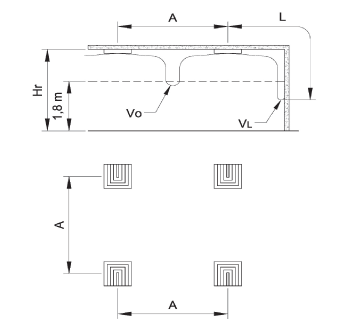

A [m] - odległość pomiędzy nawiewnikami.
Vo [m/s] - prędkość na granicy strefy komfortu.
L [m] - odległość pozioma od środka nawiewnika.

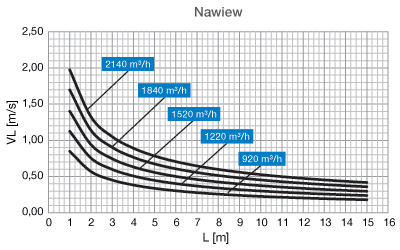

VL [m/s] - prędkość maksymalna w strumieniu powietrza.

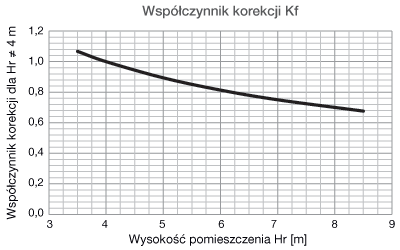

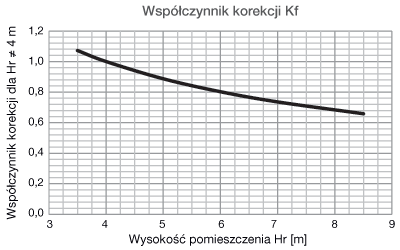

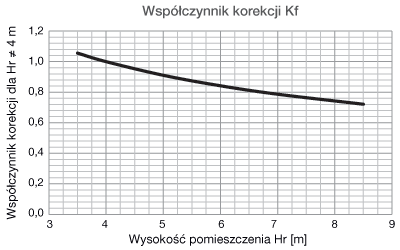

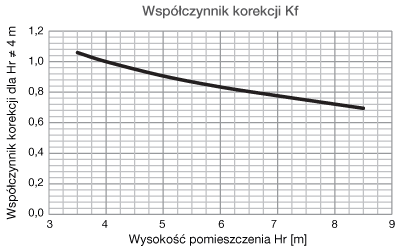

Dla Hr innego od 3m: Vo (h) = Vo x Kf

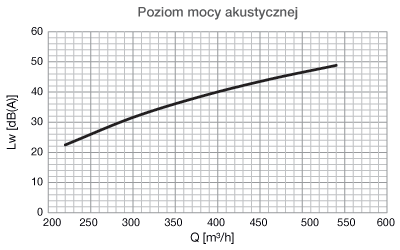

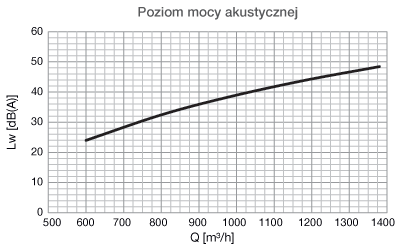

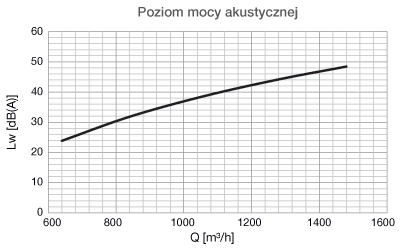

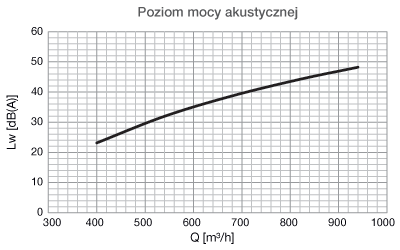

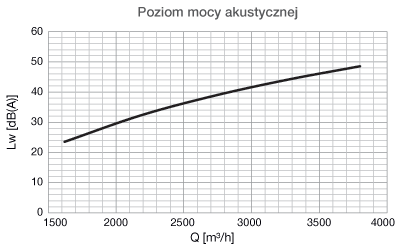

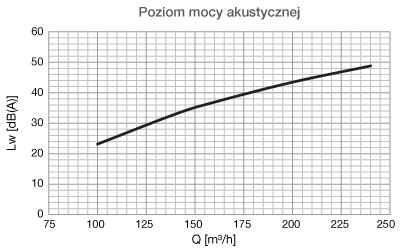

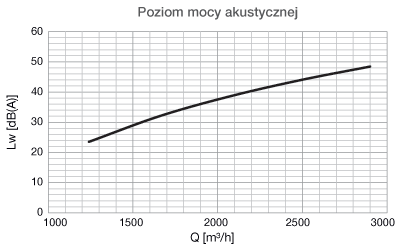

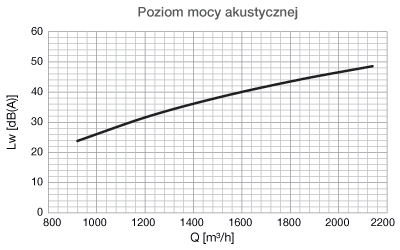

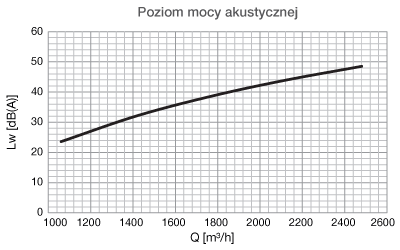

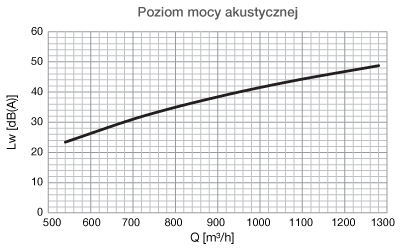

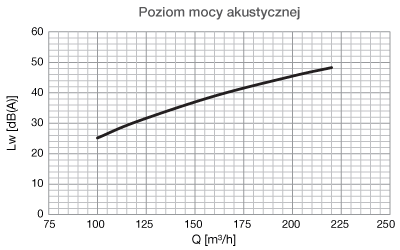

Poziom mocy akustycznej

Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych. ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.

Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dB(A) i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.

Wariant KN3:

KN3 150×150

Powierzchnia efektywna Ak [m²]: 0,0095.

KN30 225×225

Powierzchnia efektywna Ak [m²]: 0,0202.

KN30 300×300

Powierzchnia efektywna Ak [m²]: 0,0353.

KN30 375×375

Powierzchnia efektywna Ak [m²]: 0,0550.

KN30 450×450

Powierzchnia efektywna Ak [m²]: 0,0791.

KN30 525×525

Powierzchnia efektywna Ak [m²]: 0,1078.

KN30 600×600

Powierzchnia efektywna Ak [m²]: 0,1409.

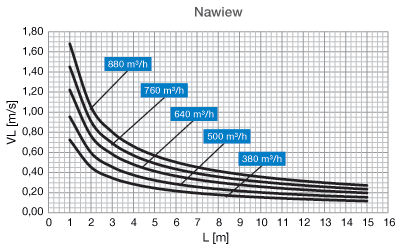

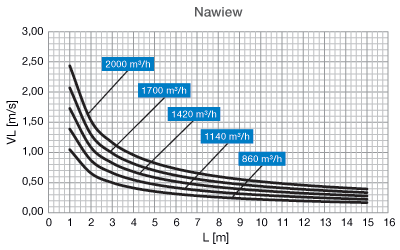

Metodologia pomiarów:

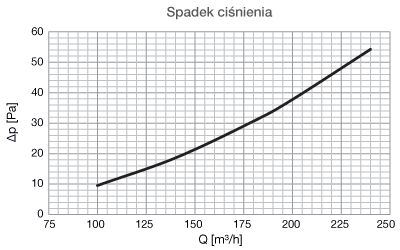

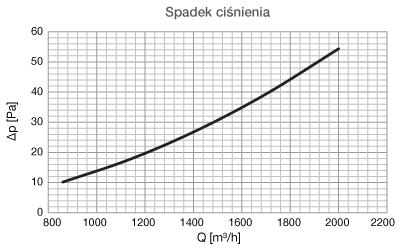

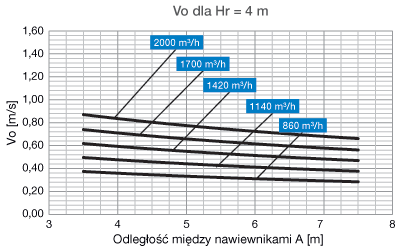

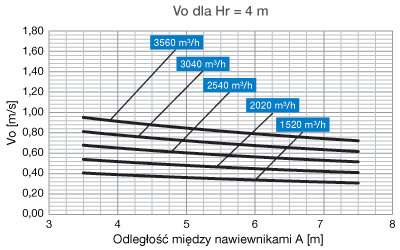

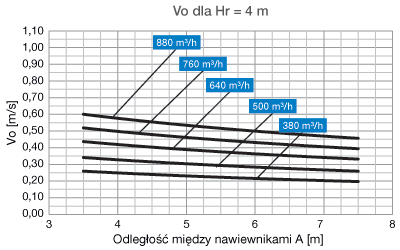

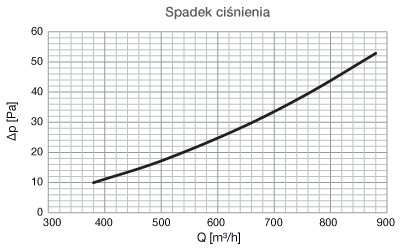

Vo dla Hr = 4 m / współczynnik korekcji Kf / nawiew / spadek ciśnienia

Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej pracującej w warunkach izotermicznych zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowe dla elementów końcowych instalacji wentylacyjnej.

A [m] - odległość pomiędzy nawiewnikami.
Vo [m/s] - prędkość na granicy strefy komfortu.
L [m] - odległość pozioma od środka nawiewnika.
VL [m/s] - prędkość maksymalna w strumieniu powietrza.

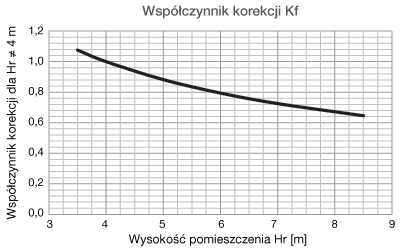

Dla Hr innego od 3m: Vo (h) = Vo x Kf

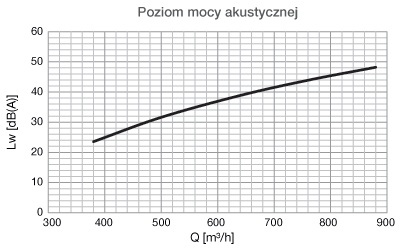

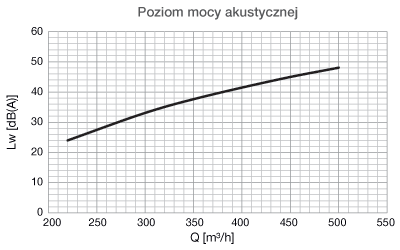

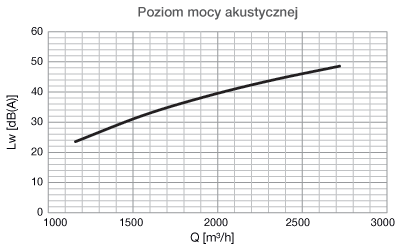

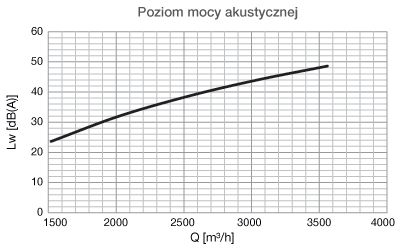

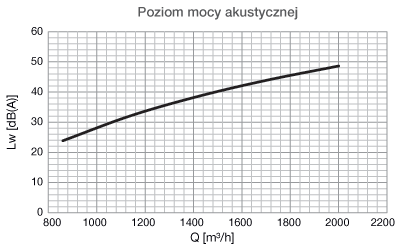

Poziom mocy akustycznej

Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych. ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.

Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dB(A) i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.

Wariant KN25:

KN25 150×150

Powierzchnia efektywna Ak [m²]: 0,0088.

KN250 225×225

Powierzchnia efektywna Ak [m²]: 0,0186.

KN250 300×300

Powierzchnia efektywna Ak [m²]: 0,0325.

KN250 375×375

Powierzchnia efektywna Ak [m²]: 0,0504.

KN250 450×450

Powierzchnia efektywna Ak [m²]: 0,0724.

KN250 525×525

Powierzchnia efektywna Ak [m²]: 0,0984.

KN250 600×600

Powierzchnia efektywna Ak [m²]: 0,1285.

Metodologia pomiarów:

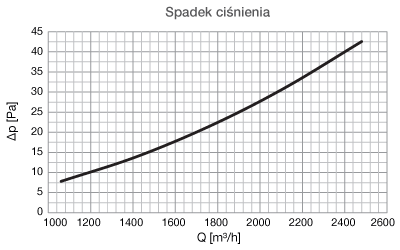

Vo dla Hr = 4 m / współczynnik korekcji Kf / nawiew / spadek ciśnienia

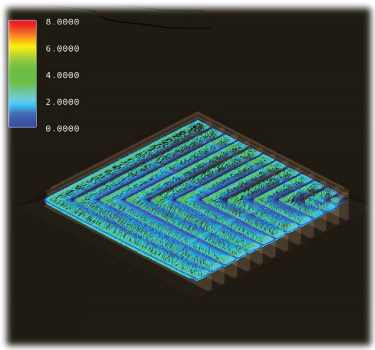

Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej pracującej w warunkach izotermicznych zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowe dla elementów końcowych instalacji wentylacyjnej.

A [m] - odległość pomiędzy nawiewnikami.
Vo [m/s] - prędkość na granicy strefy komfortu.
L [m] - odległość pozioma od środka nawiewnika.
VL [m/s] - prędkość maksymalna w strumieniu powietrza.

Dla Hr innego od 3m: Vo (h) = Vo x Kf

Poziom mocy akustycznej

Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych. ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.

Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dB(A) i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.

Wariant KN2:

KN2 150×150

Powierzchnia efektywna Ak [m²]: 0,0083.

KN20 225×225

Powierzchnia efektywna Ak [m²]: 0,0187.

KN20 300×300

Powierzchnia efektywna Ak [m²]: 0,0333.

KN20 375×375

Powierzchnia efektywna Ak [m²]: 0,0509.

KN20 450×450

Powierzchnia efektywna Ak [m²]: 0,0738.

KN20 525×525

Powierzchnia efektywna Ak [m²]: 0,1008.

KN20 600×600

Powierzchnia efektywna Ak [m²]: 0,1320.

Metodologia pomiarów:

Vo dla Hr = 4 m / współczynnik korekcji Kf / nawiew / spadek ciśnienia

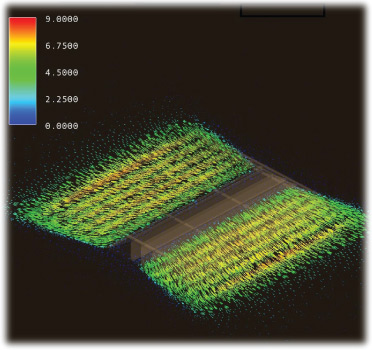

Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej pracującej w warunkach izotermicznych zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowe dla elementów końcowych instalacji wentylacyjnej.

A [m] - odległość pomiędzy nawiewnikami.
Vo [m/s] - prędkość na granicy strefy komfortu.
L [m] - odległość pozioma od środka nawiewnika.
VL [m/s] - prędkość maksymalna w strumieniu powietrza.

Dla Hr innego od 3m: Vo (h) = Vo x Kf

Poziom mocy akustycznej

Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych. ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.

Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dB(A) i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.

Wariant KN1:

KN1 150×150

Powierzchnia efektywna Ak [m²]: 0,0083.

KN10 225×225

Powierzchnia efektywna Ak [m²]: 0,0187.

KN10 300×300

Powierzchnia efektywna Ak [m²]: 0,0333.

KN10 375×375

Powierzchnia efektywna Ak [m²]: 0,0509.

KN10 450×450

Powierzchnia efektywna Ak [m²]: 0,0738.

KN10 525×525

Powierzchnia efektywna Ak [m²]: 0,1008.

KN10 600×600

Powierzchnia efektywna Ak [m²]: 0,1320.

Metodologia pomiarów:

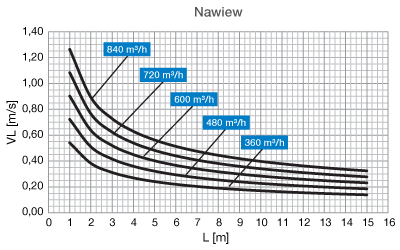

Vo dla Hr = 4 m / współczynnik korekcji Kf / nawiew / spadek ciśnienia

Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej pracującej w warunkach izotermicznych zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowe dla elementów końcowych instalacji wentylacyjnej.

A [m] - odległość pomiędzy nawiewnikami.
Vo [m/s] - prędkość na granicy strefy komfortu.
L [m] - odległość pozioma od środka nawiewnika.
VL [m/s] - prędkość maksymalna w strumieniu powietrza.

Dla Hr innego od 3m: Vo (h) = Vo x Kf

Poziom mocy akustycznej

Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych. ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.

Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dB(A) i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.
