Nawiewnik liniowy dyszowy KVM
Nawiewnik liniowy dyszowy KVM
Nawiewnik liniowy dyszowy KVM
Nawiewniki KVM zostały zaprojektowane z myślą o montażu w prostokątnych kanałach wentylacyjnych lub na ścianach. Płyta posiada szereg indywidualnie regulowanych mikrodysz; ta cecha zapewnia KVM wysoką wszechstronność, w zależności od rodzaju środowiska, w którym jest montowany.
Jego szczególna geometria umożliwia uzyskanie dalekiego zasięgu, który przepuszcza strumień powietrza w całym pomieszczeniu, a nie tylko w pobliżu nawiewnika, co pozwala na montaż nawet w pomieszczeniach o wysokości poniżej normy.
Duża liczba nawiewów zapewnia bardzo wysoką indukcję pomiędzy powietrzem pierwotnym a powietrzem otoczenia, co pozwala na szybkie zmniejszenie prędkości i temperatury zanim powietrze dostanie się do strefy przebywania ludzi.
Materiały wykończeniowe:
- płyta stalowa;
- obramowanie aluminiowe;
- mikrodysze nylonowe;
- kolor: RAL9010.
Wyposażenie dodatkowe:
Uwaga: dla wymiarów, które są oznaczone gwiazdką i gdzie mogą być zastosowane skrzynki rozprężne TE-PAB axb.
- skrzynka rozprężna;
- izolowana skrzynka rozprężna;
- płyta rozpraszająca na nawiewniku;
- przepustnica skrzynki rozprężnej.
Montaż:
- na kanale poprzez mocowanie czołowe za pomocą śruby.
Nieodpowiednie środowiska
Wyroby aluminiowe nie nadają się do montażu w środowiskach o atmosferze zawierającej substancje korozyjne dla tego materiału, a w szczególności zawierające chlor, takich jak pływalnie, uzdrowiska i niektóre rodzaje przemysłu spożywczego. Wyroby z malowanej stali węglowej nie nadają się do montażu w środowisku o dużej wilgotności i w środowisku z atmosferą potencjalnie wybuchową lub zawierającą proszki i opary substancji korozyjnych.

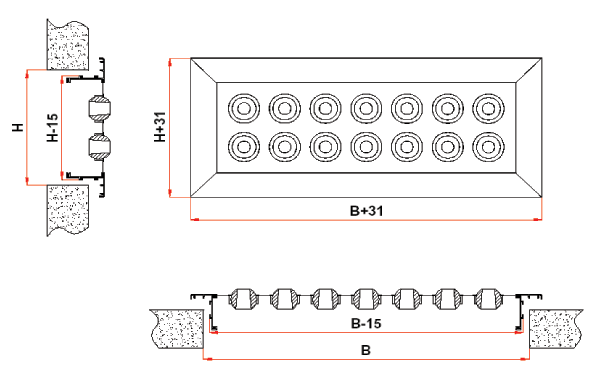

Wymiary i ilość dysz:
H [mm] / Ilość rzędów | ||||||
B [mm] | 100 / 1 | 150 / 2 | 200 / 3 | 250 / 4 | 300 / 5 | 350 / 6 |
250 | 4 | |||||
300 | 5* | 10* | 15 | |||
400 | 7* | 14* | 21* | 28 | ||
500 | 9 | 18* | 27* | 36 | 45 | |
600 | 11 | 22* | 33* | 44 | 55 | |
700 | 13 | 26 | 39 | 52 | 65 | 78 |
800 | 15 | 30 | 45 | 60 | 75 | 90 |
900 | 17 | 34 | 51 | 68 | 85 | 102 |
1000 | 19 | 38 | 57 | 76 | 95 | 114 |
1100 | 63 | 84 | 105 | 126 | ||
1200 | 92 | 115 | 138 | |||
1300 | 100 | 125 | 150 | |||
1400 | 162 | |||||
1500 | 174 |
* kompatybilny z TE-PAB
Powierzchnia efektywna Ak [m²]:
H [mm] / Ilość rzędów | ||||||
B [mm] | 100 / 1 | 150 / 2 | 200 / 3 | 250 / 4 | 300 / 5 | 350 / 6 |
250 | 0,000707 | |||||
300 | 0,000884 | 0,001767 | 0,002651 | |||
400 | 0,001237 | 0,002474 | 0,003711 | 0,004948 | ||
500 | 0,001590 | 0,003181 | 0,004771 | 0,006362 | 0,007952 | |
600 | 0,001944 | 0,003888 | 0,005832 | 0,007775 | 0,009719 | |
700 | 0,002297 | 0,004595 | 0,006892 | 0,009189 | 0,011486 | 0,013784 |
800 | 0,002651 | 0,005301 | 0,007952 | 0,010603 | 0,013254 | 0,015904 |
900 | 0,003004 | 0,006008 | 0,009012 | 0,012017 | 0,015021 | 0,018025 |
1000 | 0,003358 | 0,006715 | 0,010073 | 0,013430 | 0,016788 | 0,020145 |
1100 | 0,011133 | 0,014844 | 0,018555 | 0,022266 | ||
1200 | 0,016258 | 0,020322 | 0,024387 | |||
1300 | 0,017671 | 0,022089 | 0,026507 | |||
1400 | 0,028628 | |||||
1500 | 0,030748 |
Przepływ powietrza Q w m³/h > Vk (m/s) = Q/3600/Ak
Przepływ powietrza Q w l/s > Vk (m/s) = Q/1000/Ak
Parametry techniczne:
Metodologia pomiarów:

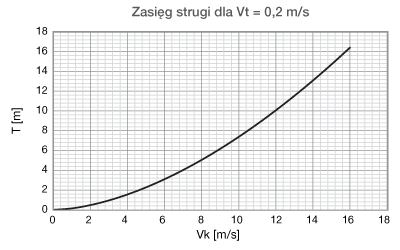

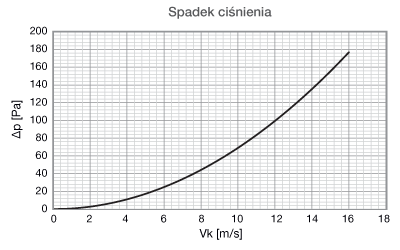

Zasięg strugi / spadek ciśnienia
Dane zmierzone w warunkach izotermicznych zgodnie z międzynarodowym standardem ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowe dla elementów końcowych instalacji wentylacyjnej.

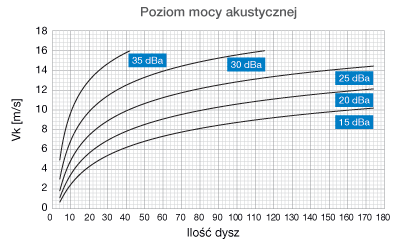

Poziom mocy akustycznej
Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych. ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.
Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dB(A) i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.
Kod zamówienia
R: RAL 9010
W: biały
D: czarny
E: tak
S: nie
