Nawiewnik szczelinowy LDW

Nawiewnik szczelinowy LDW

MP3 > Nawiewnik szczelinowy
#LDW
Produkt marki MP3

Nawiewniki liniowe serii LDW umożliwiają nawiew dużych ilości powietrza przy minimalnych startach ciśnienia i przy niskiej emisji mocy akustycznej. Pozwalają one w pełni wykorzystać zasadę indukcji, gwarantując optymalne warunki komfortu, brak odczuwalnych ciągów powietrza i jednorodność warunków temperaturowych, nawet na dużych obszarach poprzez umieszczenie nawiewników wzdłuż obwodu sufitu.

Największą innowacją nawiewników liniowych LDW jest możliwość zmiany powierzchni efektywnej. Dla przepływu poziomego możliwe są 2 ustawienia i mogą być na każdym etapie zmienione na budowie, także po zamontowaniu. Pierwsze ustawienie wykorzystuje efekt Coandy, podczas gdy drugie ustawienie pozwala dodatkowo znacząco zwiększyć przepływ powietrza zachowując niski spadek ciśnienia oraz niski poziom mocy akustycznej.

Charakterystyka i działanie

Nawiewniki serii LDW są zbudowane z aluminiowego korpusu oraz serii deflektorów, również z aluminium, do nawiewu poziomego i pionowego. Zmiana kierunku przepływu powietrza może być wykonana bez demontażu nawiewnika.

Zastosowanie

Nawiewniki szczelinowe srerii LDW są idealne do zastosowania z sufitami na wysokości od 3 do 6 metrów w pomieszczeniach biurowych typu open space, galeriach handlowych, szpitalach lub w pokojach hotelowych.

Wersje:

  • Standard, z lub bez uchwytu na filtr;
  • Fineline, z lub bez uchwytu na filtr;
  • Fitted, bez uchwytu filtra;
  • Z panelem, z lub bez uchwytu na filtr.

Instalacja nawiewnika

Nawiewniki szczelinowe serii LDW są instalowane w specjalnych skrzynkach rozprężnych, używając złączek typu "quick fix". To rozwiązanie pozwala na szybką instalację nawet po zakończeniu prac wykończeniowych na placu budowy. Możliwość instalacji w linii ciągłej.

Wykończenie:

  • nawiewniki LDW są zbudowane z aluminium anodyzowanego lub malowanego na kolor RAL9010;
  • deflektory mogą być anodyzowane, malowane na RAL9010 lub malowane na kolor czarny;
  • nawiewnik LDW z panelem jest wykonany obudowy aluminiowej oraz panel ze stali węglowej;
  • na zapytanie możliwe jest wykonanie specjalnego zakończenia.

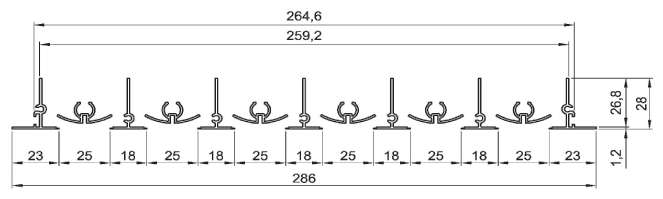

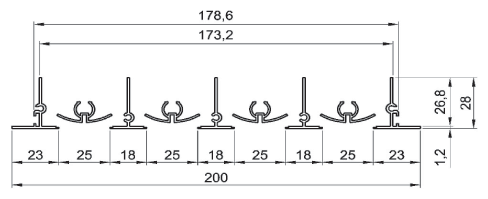

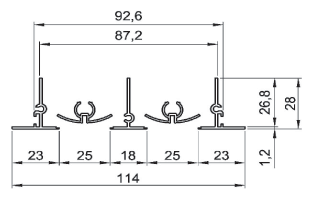

Wymiary całkowite:





Ak - powierzchnia efektywna nawiewnika L = 1 m [m²]:

1 slot 2 sloty 3 sloty 4 sloty 5 slotów 6 slotów
Przepływ poziomy - high Coanda 0,00944 0,01888 0,02832 0,03776 0,04720 0,05664
Przepływ poziomy - duży przepływ 0,01544 0,03088 0,04632 0,06176 0,0772 0,09264
Przepływ pionowy 0,01500 0,03000 0,04500 0,06000 0,07500 0,09000

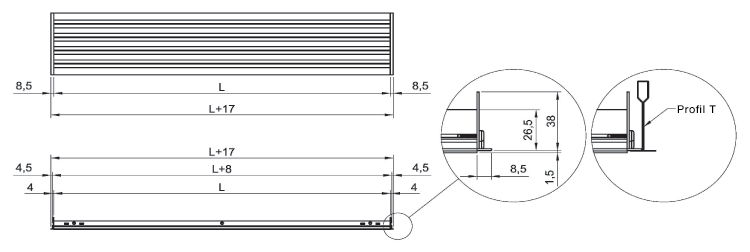

Wersje:

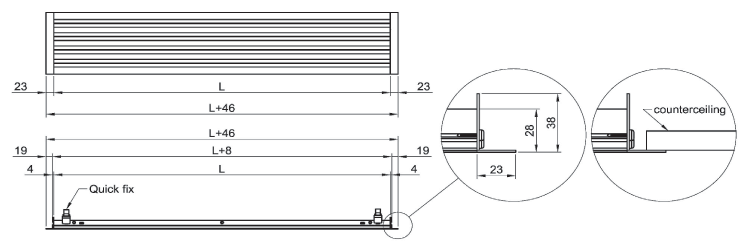

Wersja Standard: skrzynka - montaż systemu quick fix

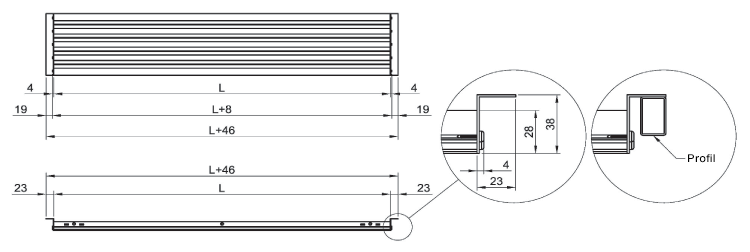

Wersja Fineline: skrzynka - montaż na nity

Wersja Fitted: skrzynka - montaż na nity

Wersja z panelem: skrzynka - montaż na nity (wymiary panelu na zapytanie)

1 slot:

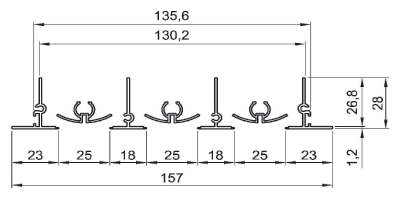

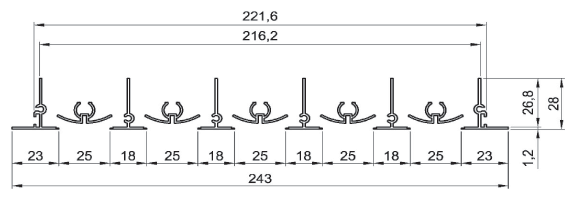

2, 3, 4, 5 i 6 slotów:

  • L: długość nominalna nawiewnika;
  • A: wersja instalacji z quick fix (standardowa wersja bez filtra);
  • B: wersja montażu na nity (uchwyt filtra, finline, fitted, z panelem).

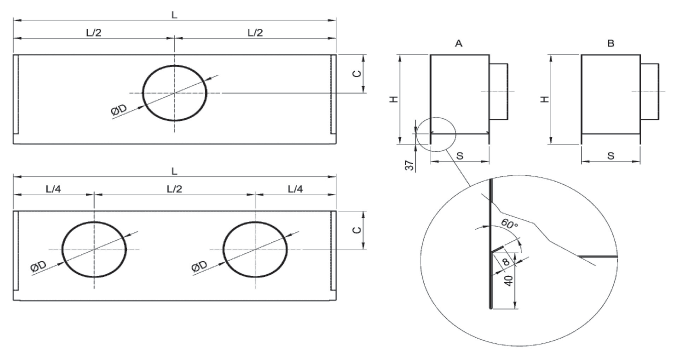

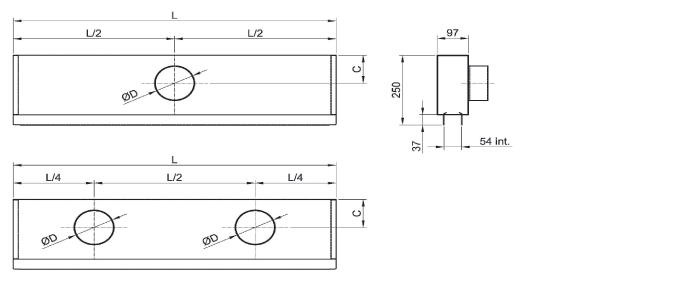

Wymiary skrzynek rozprężnych:

Sloty H
[mm]
S
[mm]
C
[mm]
Otwory do montażu
w suficie podwieszanym
Wersja Standard
L ≤ 1200 mm 1201≤L≤2000 mm
króciec
[szt.]
øD
[mm]
króciec
[szt.]
øD
[mm]
1 250 54 100 L+15×61 1 124 2 124
2 250 95 115 L+15×104 1 158 2 158
3 320 138 135 L+15×147 1 198 2 198
4 320 181 135 L+15×190 1 198 2 198
5 370 224 160 L+15×233 1 248 2 248
6 370 267 160 L+15×276 1 248 2 248

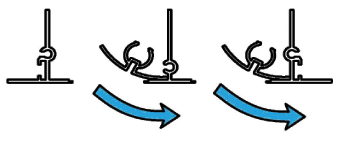

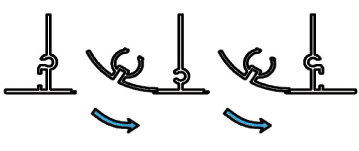

Ustawienia przepływu powietrza

Przepływ poziomy reprezentuje najbardziej popularne zastosowanie tego typu nawiewnika. Strumień powietrza podąża wzdłuż sufitu zwiększając jego zasięg. Zwiększa to cyrkulację powietrza w pionie, gwarantując idealne mieszanie powietrza w strefie przebywania ludzi. Strumień pionowy stosowany w trybie grzania, pozwala skierować strumień ciepłego powietrza bezpośrednio do strefy przebywania ludzi likwidując efekt uwarstwienia się cieplejszego powietrza pod sufitem ze względu na mniejszą gęstość. Zmiana kierunku przepływu powietrza następuje poprzez zmianę położenia ukośnego deflektora do kierunku poziomego i odwrotnie.

Poziome ustawienie przepływu z efektem high Coanda

Przepływ przyklejony do sufitu, gwarantuje to brak wyczuwalnych przeciągów w pionie zarówno przy grzaniu jak i chłodzeniu.

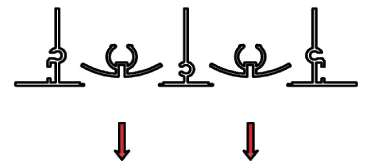

Ustawienie przepływu pionowego

Strumień kierowany pionowo do pomieszczenia, zapobiega uwarstwieniu ciepłego powietrza w przypadku trybu grzania.

Ustawienie przepływu poziomego dla dużej wydajności

Strumień porusza się wzdłuż sufitu, gwarantuje to nawiew dużej ilości powietrza z minimalnym spadkiem ciśnienia i poziomem mocy akustycznej.

Montaż / demontaż

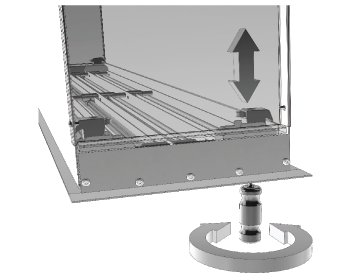

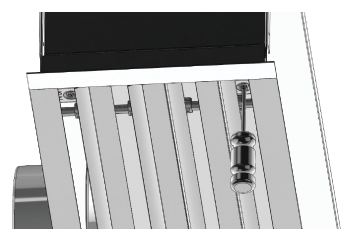

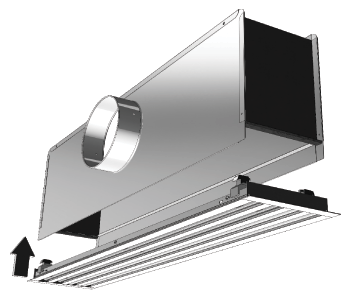

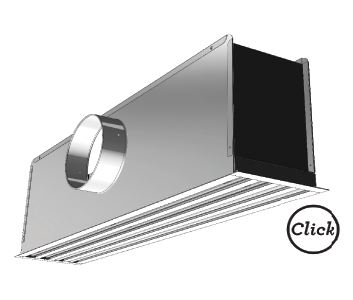

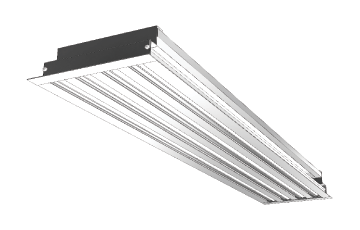

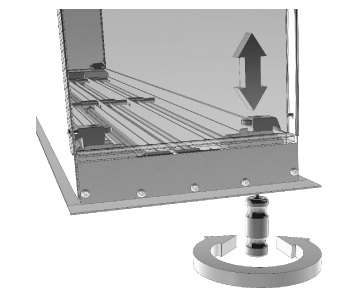

Instalacja Quick Fix - wersja Standard

Włóż nawiewnik do skrzynki rozprężnej.

Nawiewnik pozostanie zawieszony.

Otwórz deflektory.

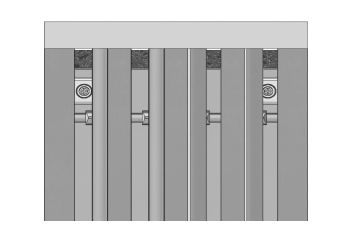

Włóż śrubokręt.

Dokręć śruby zatrzasków Quick Fix.

Gotowe.

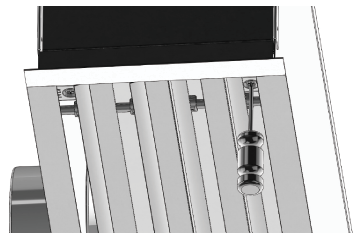

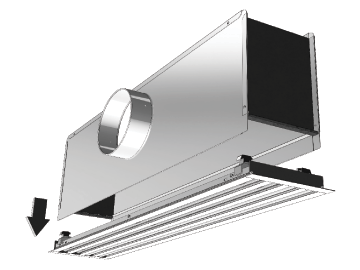

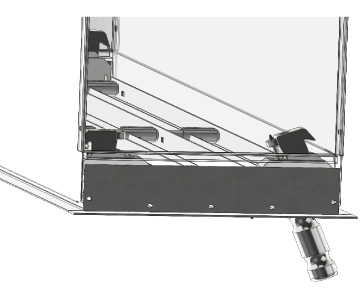

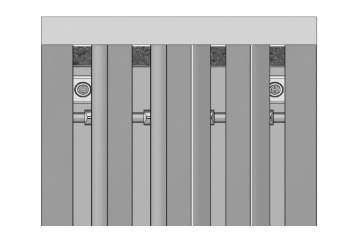

Demontaż nawiewnika z montażem Quick Fix

Otwórz deflektory.

Włóż śrubokręt.

Poluzuj śruby.

Odciągnij quick fixa śrubokrętem.

Wyciągnij nawiewnik.

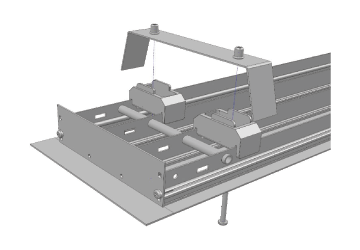

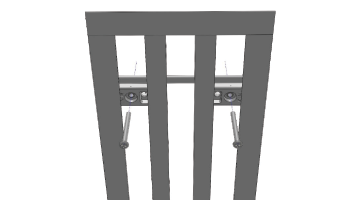

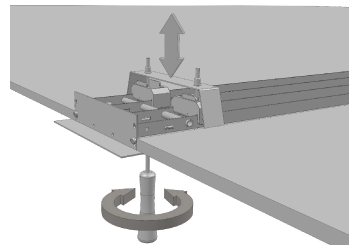

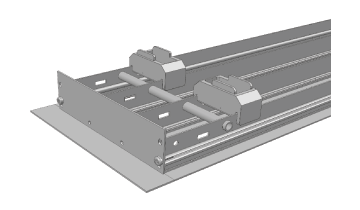

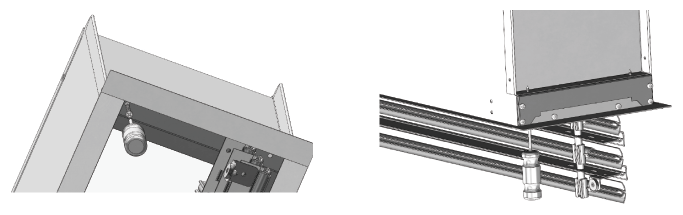

Instalacja w suficie podwieszanym płaskim bez skrzynki rozprężnej

Zamontuj łączniki plastikowe.

Włóż śruby.

Zamontuj metalową poprzeczkę.

Włóż nawiewnik w sufit podwieszany i dokręć śruby.

Gotowe.

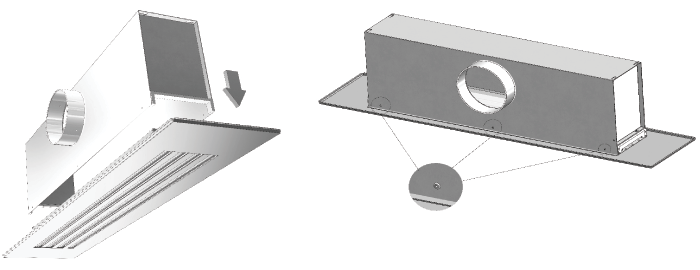

Instalacja na nity

Wersja Fineline

Zamontuj obie strony na nity ø4,8×10.
Wyrównaj je z każdą rurką umieszoną na ramie nawiewnika.

Wersja Fitted

Zamontuj obie strony na nity ø4,8×10.
Wyrównaj je z każdą rurką umieszoną na ramie nawiewnika.

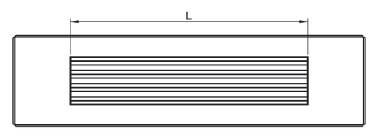

Wersja z panelem

Zamontuj obie strony na nity ø4,8×10.
Wyrównaj je z każdą rurką umieszoną na ramie nawiewnika.

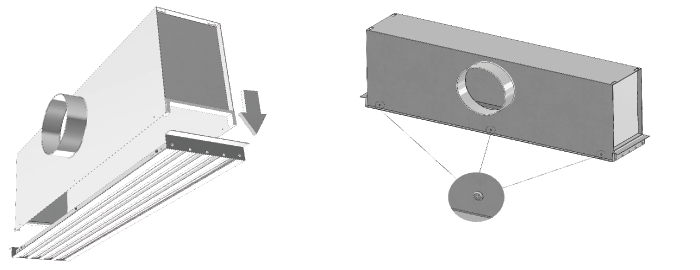

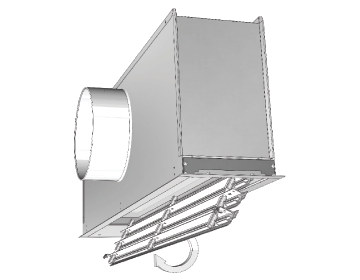

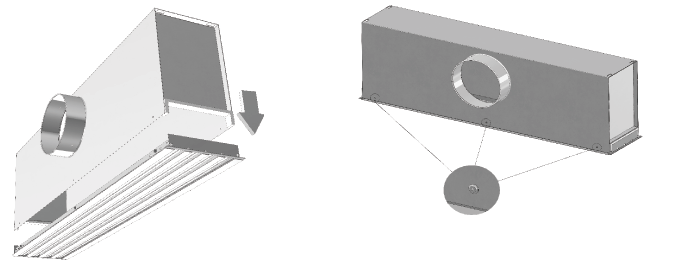

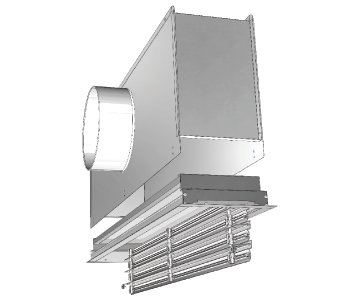

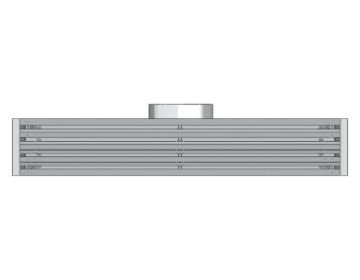

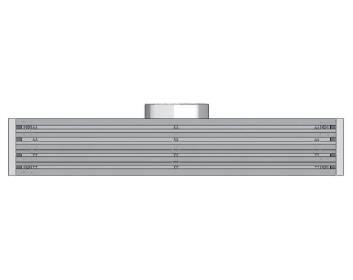

Instalacja na wkręty samowiercące

Otwórz nawiewnik.

Włóż nawiewnik do skrzynki rozprężnej.

Przymocuj nawiewnik do skrzynki za pomocą wkrętów samowiercących.

Zamknij nawiewnik.

Gotowe.

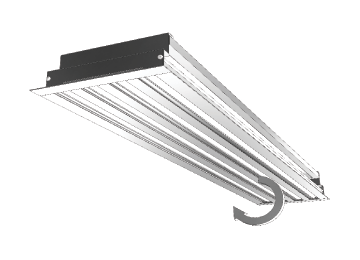

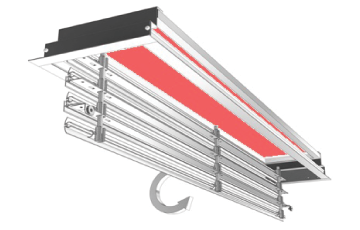

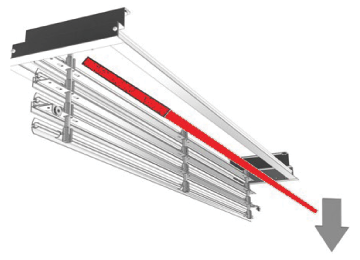

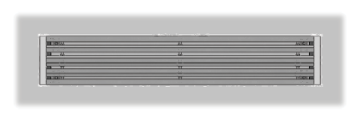

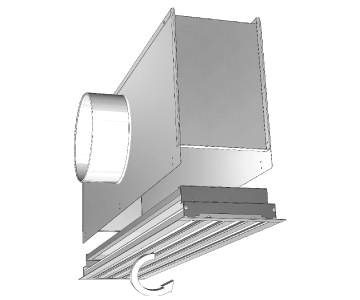

Wymiana filtra

Otwórz nawiewnik.

Wyciągnij stary filtr, włóż nowy i przymocuj go do magnesów.
.

Zamknij nawiewnik.

Gotowe.

Kod zamówienia

LDW -A -3 -SB -A -0900
Szczegóły kodu:
LDW
Produkt
-A
Wykończenie nawiewnika
A:
 anodowany
R: RAL 9010
-3
Ilość slotów
od 1 do 6
-SB
Wersja nawiewnika
SB: Standard + quick fix, bez uchwytu na filtr
SF: Standard, z uchwytem na filtr
FB: Fineline, bez uchwytu na filtr
FF: Fineline, z uchwytem na filtr
RB: Fitted, bez uchwytu na filtr
PB: z panelem, bez uchwytu na filtr
PF: z panelem, z uchwytem na filtr
-A
Wykończenie deflektorów
A: anodowane
B: czarne
R: RAL 9010
Z: bez deflektorów
-0900
Długość
od 300 do 2000 mm*
* w zależności od montażu skrzynki rozprężnej i ilości slotów
