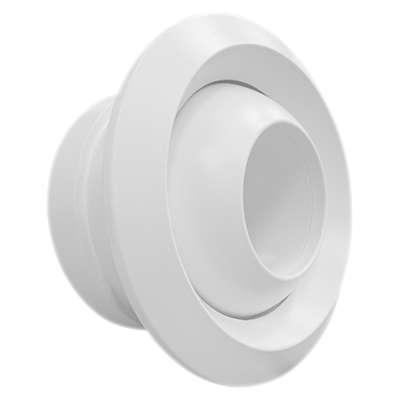

Dysza dalekiego zasięgu JNS
Dysza dalekiego zasięgu JNS
Dysza dalekiego zasięgu JNS



Materiał i kolorystyka:
- aluminium;
- stal ocynkowana;
- RAL 9003.
Charakterystyka produktu:
- zastosowanie: obiekty wielkokubatorowe;
- zasięg roboczy do 30 metrów;
- niski poziom hałasu, duża wydajność;
- możliwość ręcznej regulacji wypływu strugi;
- lakierowany proszkowo;
- atest NIZP-PZH.

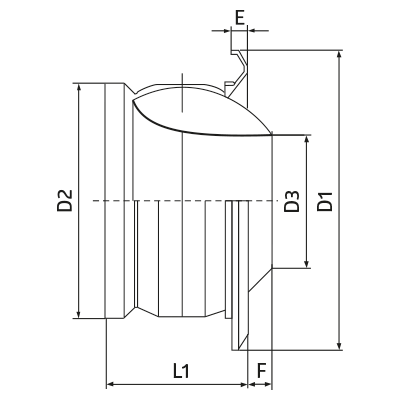

Wymiar dyszy [mm] |
D1 [mm] |
D2 [mm] |
D3 [mm] |
E [mm] |
F [mm] |
L1 [mm] |
Pakowanie [szt.] |
100 | 139,4 | 97,4 | 45,0 | 15,4 | 3,5 | 72,0 | 4 |
125 | 170,4 | 123,3 | 60,2 | 17,9 | 8,1 | 90,8 | 4 |
160 | 210,0 | 157,9 | 80,0 | 21,0 | 9,7 | 110,5 | 4 |
200 | 264,2 | 197,5 | 104,7 | 23,7 | 11,2 | 131,4 | 4 |
250 | 315,4 | 247,0 | 128,1 | 28,9 | 17,1 | 182,5 | 4 |
315 | 388,0 | 313,0 | 163,3 | 30,4 | 28,5 | 200,0 | 2 |
400 | 495,0 | 397,0 | 210,3 | 35,0 | 30,7 | 250,0 | 1 |
500 | 617,0 | 496,0 | 255,9 | 44,8 | 50,3 | 350,0 | 1 |
Wymiar dyszy [mm] | Rekomendowana średnica rury | ||||||
200 | 250 | 315 | 500 | 630 | 800 | 1000 | |
100 | • | ||||||
125 | • | ||||||
160 | • | • | • | • | |||
200 | • | • | • | ||||
250 | • | • | • | ||||
315 | • | • | • | ||||
400 | • | • | |||||
500 | • | • |
Wielkość [mm] | Zasięg strugi | Końcowa prędkość powietrza [m/s] | ||||||||
10 m | 20 m | 30 m | ||||||||
Wydatek powietrza [m³/h] | Strata ciśnienia [Pa] | Poziom hałasu [db(A)] | Wydatek powietrza [m³/h] | Strata ciśnienia [Pa] | Poziom hałasu [db(A)] | Wydatek powietrza [m³/h] | Strata ciśnienia [Pa] | Poziom hałasu [db(A)] | ||
100 | - | - | - | 93.6 | 86 | 29 | 140 | 175 | 41 | 0,25 |
125 | - | - | - | 122 | 71 | 25 | 180 | 136 | 36 | 0,25 |
160 | 82.8 | 11 | <20 | 165 | 26 | <20 | 250 | 98 | 35 | 0,25 |
200 | 104 | - | <20 | 220 | 29 | <20 | 306 | 67 | 27 | 0,25 |
250 | 133 | - | <20 | 272 | 8.3 | <20 | 382 | 34 | 22 | 0,25 |
315 | 180 | - | <20 | 350 | 11 | <20 | 540 | 36 | 20 | 0,25 |
400 | 234 | - | <20 | 465 | 8.0 | <20 | 702 | 13 | <20 | 0,25 |
500 | 275 | - | <20 | 525 | 6.5 | <20 | 865 | 8 | <20 | 0,25 |
100 | 93.6 | 86 | 29 | 187 | 300 | 50 | - | - | - | 0,5 |
125 | 122 | 71 | 25 | 245 | 265 | 46 | - | - | - | 0,5 |
160 | 165 | 26 | <20 | 330 | 113 | 44 | 497 | 200 | 55 | 0,5 |
200 | 220 | 29 | <20 | 435 | 123 | 38 | 655 | 218 | 50 | 0,5 |
250 | 274 | 8.3 | <20 | 548 | 63 | 34 | 825 | 112 | 45 | 0,5 |
315 | 350 | 11 | <20 | 690 | 57 | 28 | 1055 | 104 | 40 | 0,5 |
400 | 464 | 8 | <20 | 930 | 32 | 20 | 1394 | 69 | 33 | 0,5 |
500 | 545 | 6 | <20 | 1252 | 24 | 15 | 1650 | 45 | 28 | 0,5 |
100 | 187 | 300 | 50 | - | - | - | - | - | - | 1,0 |
125 | 245 | 265 | 46 | - | - | - | - | - | - | 1,0 |
160 | 330 | 113 | 44 | - | - | - | - | - | - | 1,0 |
200 | 435 | 123 | 38 | 870 | 312 | - | - | - | - | 1,0 |
250 | 548 | 63 | 34 | 1100 | 160 | 53 | - | - | - | 1,0 |
315 | 700 | 57 | 28 | 1400 | 150 | 48 | 2106 | 243 | - | 1,0 |
400 | 930 | 32 | 20 | 1860 | 123 | 42 | 2783 | 273 | 53 | 1,0 |
500 | 1151 | 26 | 14 | 2245 | 95 | 37 | 3280 | 296 | 49 | 1,0 |

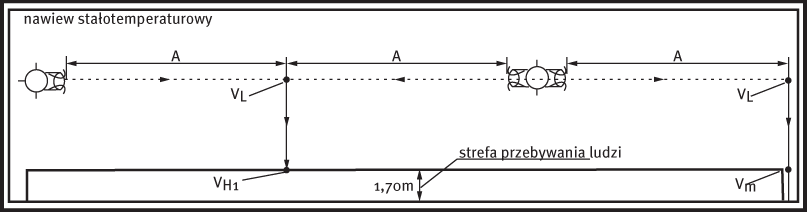

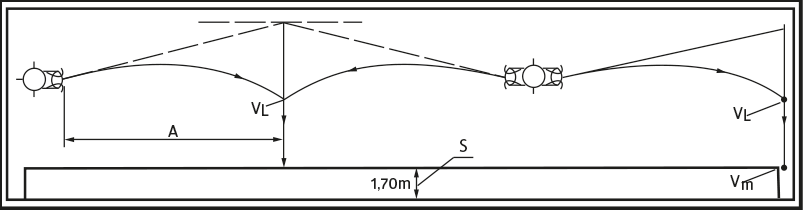

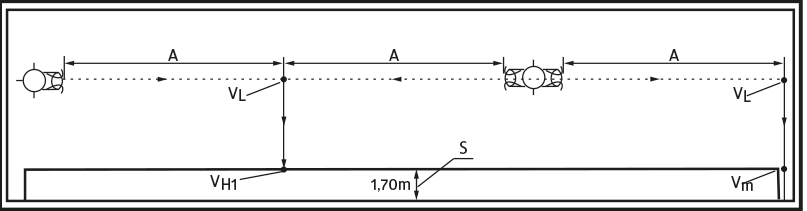

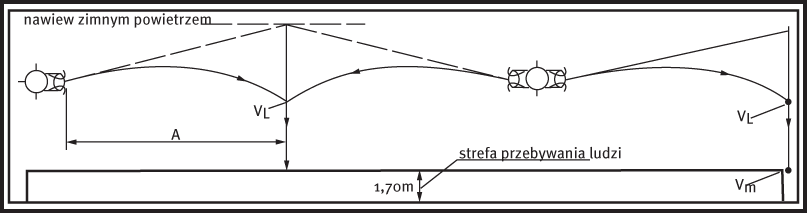

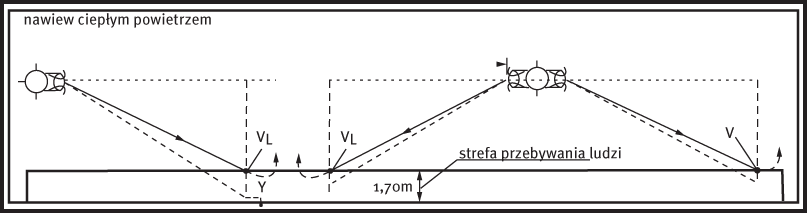

Nawiewy:
A - pozioma odległość od dyszy do punktu spotkania dwóch strumieni,
VL - prędkość osiowa na końcu strumienia,
Vm - średnia w czasie prędkość powietrza w strefie przebywania ludzi,

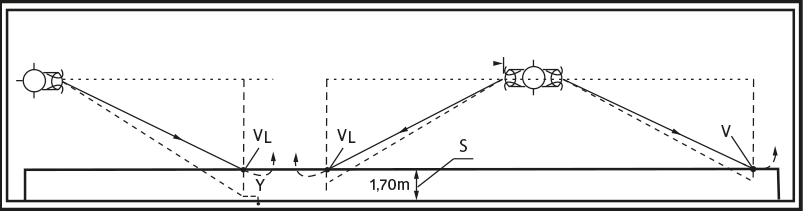

Y - ugięcie strumienia wskutek różnicy temperatur, w stosunku do strumienia stałotemperaturowego.

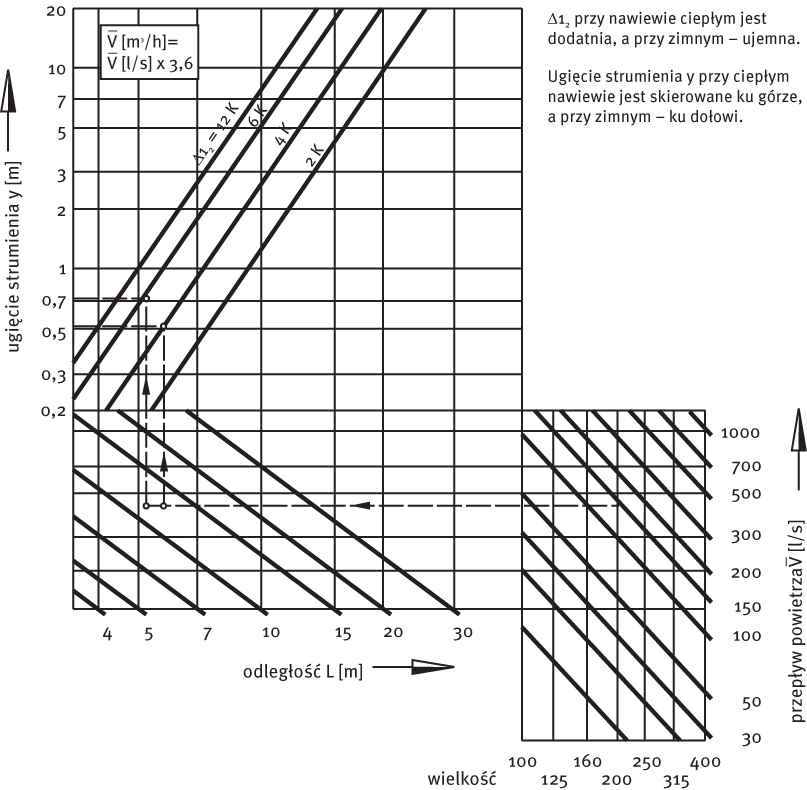

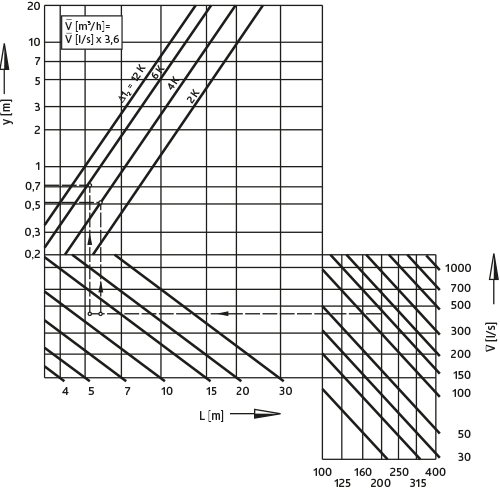

Ugięcie strumienia:
Dysze dalekiego zasięgu JNS nadają się do montażu na przewodach prostokątnych i okrągłych. Wyposażone są w kołnierz blaszany nie przewiercany przymocowany za pomocą nitów co ułatwia montaż. Przed złączeniem należy włożyć uszczelkę. Dla bezpośrednich połączeń z rurami lub przewodami elastycznymi przewidziano króciec przyłączny. Średnica króćca jest dopasowana do handlowych wymiarów przewodów.
Przykład podłączenia do przewodu prostokątnego:
Przykład podłączenia do przewodu okrągłego:

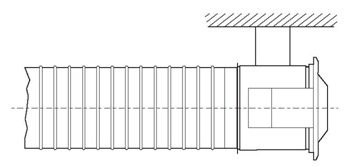

Przykładowe bezpośrednie połączenie z rurą lub przewodem elastycznym:
