Produkt marki Lindab

DAD jest regulowaną dyszą nawiewną odpowiednią do wentylacji dużych powierzchni, w których wymagany jest duży zasięg strumieni powietrza. Dysza może być swobodnie obracana o 30 stopni w dowolnym kierunku w stosunku do linii centralnej dyszy. Dysza może być stosowana zarówno do nawiewu cieplego jak i chłodnego powietrza. Dysza może być zainstalowana bezpośrednio w kanale okrągłym, kształtce, ścianie lub boku kanału. Dostarczane z otworami na śruby do kołnierza (DAD-0).

  • Elastyczna, regulowana dysza.
  • Duży zasięg strumienia.
  • Łatwy montaż.

Konserwacja

Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

  • materiał: aluminium.
  • standardowe wykończenie: malowane proszkowo.
  • kolor standardowy: RAL 9003 lub RAL 9010, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

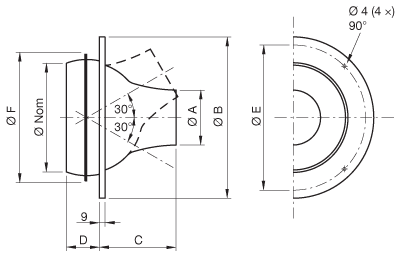

DAD-0: z kołnierzem do montażu na ścianie lub od strony kanału


øF = min. wymiar otworu.

ødnom
[mm]		 øA
[mm]		 øB
[mm]		 C
[mm]		 D
[mm]		 øE
[mm]		 øF
[mm]		 Waga
[kg]
160 85 248 120 51 225 200 0,6
200 110 298 150 66 270 245 0,9
250 140 363 190 81 320 295 1,4
315 175 448 255 90 390 360 2,4

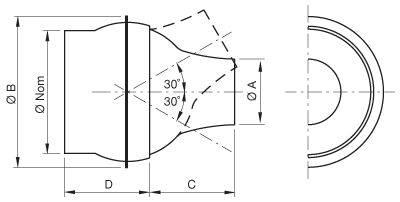

DAD-1: montaż w kanale okrągłym


øNom obejmuje połączenie męskie.

ødnom
[mm]		 øA
[mm]		 øB
[mm]		 C
[mm]		 D
[mm]		 Waga
[kg]
160 85 196 110 110 0,5
200 110 238 140 125 0,9
250 140 288 180 140 1,4
315 175 355 245 165 2,4

Powierzchnia efektywna dla dyszy DAD - patrz obliczenia dla dysz.

Wydajność

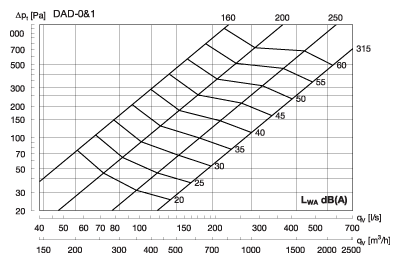

Strumień objętości qv [l/s] i [m3/h], całkowite ciśnienie Δpt [Pa], wyrzut l0.3 [m] i poziom hałasu LWA [dB(A)] mogą zostać odczytane z diagramu.

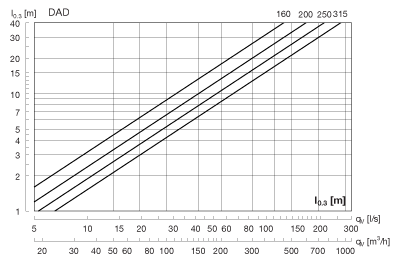

Wyrzut l0.3

Wyrzut l0.3 może zostać odczytany z diagramu dla powietrza przy prędkości 0,3 m/s.

Uzyskany poziom dźwięku

Poziom dźwięku z dysz należy dodać logarytmicznie do poziomu dźwięku pochodzącego od szumów przepływu
powietrza w kanale.

Poziom dźwięku w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako Lwok = LWA+ Kok. Wartość Kok podano w tabeli poniżej.

Rozmiar Średnia częstotliwość [Hz]
63 125 250 500 1K 2K 4K 8K
160 10 -1 -5 -5 -5 -8 -9 -10
200 11 1 1 -4 -4 -10 -16 -23
250 17 0 0 -4 -4 -13 -21 -29
315 16 1 -1 -2 -4 -13 -21 -32

Nawiew

Przykładowa kalkulacja została zaprezentowana dla dyszy nawiewnej LAD ».

Współczynniki obliczeniowe dla DAD:

Rozmiar Swobodny
przekrój A		 K1 K2 K3
[m2] [m3/h] [l/s] [m3/h] [l/s] [m3/h] [l/s]
160 0,0056 0,0260 0,094 10,7 0,83 0,145 0,520
200 0,0095 0,0200 0,072 24,0 1,85 0,097 0,350
250 0,0154 0,0157 0,057 49,0 3,78 0,068 0,240
315 0,0240 0,0127 0,046 96,0 7,41 0,048 0,170
