Dysza nawiewna GTI

Dysza nawiewna GTI

Dysze > Dysza nawiewna GTI
Produkt marki Lindab

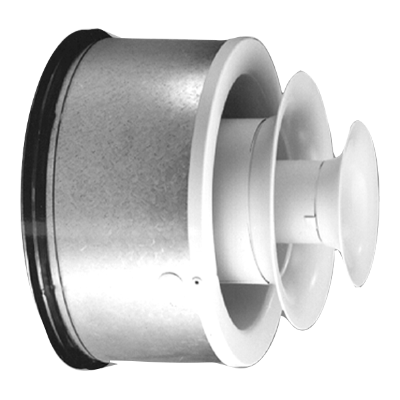

GTI jest elastyczną dyszą nawiewną odpowiednią do wentylacji dużych powierzchni. Dysza może być stosowana zarówno do nawiewu powietrza ciepłego jak i chłodnego oraz pozwala na regulację przepływu strumienia powietrza (strumień rozproszony, strumień skoncentrowany). Strumień powietrza może być regulowany poprzez obrót wkładki w stosunku do linii centralnej dyszy. Dysza jest wyposażona w przyłącze Lindab Safe może być zainstalowana bezpośrednio w kanale okrągłym, kształtce, ścianie lub boku kanału.

  • Elastyczna dysza do chłodzenia i ogrzewania.
  • Regulowany strumień powietrza.
  • Łatwy montaż.

Konserwacja

Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

  • wkładka: stal;
  • połączenie: stal ocynkowana;
  • standardowe wykończenie: malowane proszkowo;
  • kolor standardowy: RAL 9003 lub RAL 9010, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

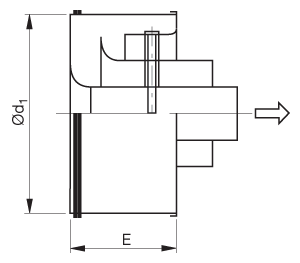

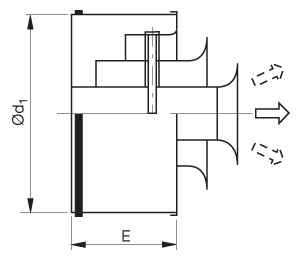

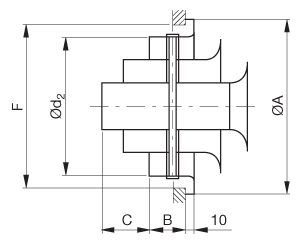

Wymiar øA
[mm]
B
[mm]
C
[mm]
ød1
[mm]
E
[mm]
F
[mm]
ød2
[mm]
Waga
[kg]
200 203 40 55 198 109 170 158 0,8
250 253 50 75 248 139 210 198 1,3
315 318 60 95 313 169 260 248 2,0
400 403 70 115 398 199 321 313 2,8

Montaż 0

Nawiew rozproszony - montaż w kanale okrągłym lub kształtce. Dostarczane standardowo dostosowane do tego typu montażu.

Montaż 1

Nawiew skoncentrowany - montaż w kanale okrągłym lub kształtce. Wkładka jest obrócona o 180 stopni.

Montaż 2

Nawiew rozproszony - montaż na ścianie lub boku kanału. Należy zdjąć rurę zewnętrzną.

Wydajność

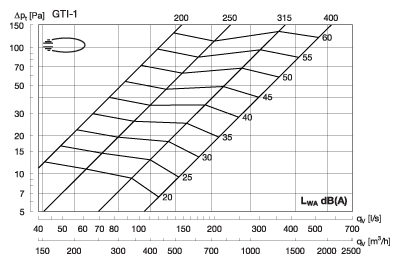

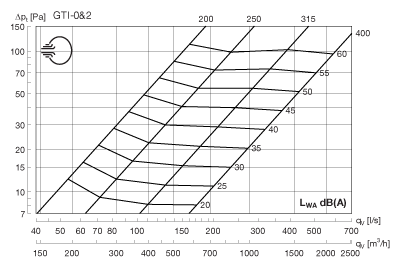

Strumień objętości qv [l/s] i [m3/h], całkowite ciśnienie Δpt [Pa], wyrzut l0.3 [m] i poziom hałasu LWA [dB(A)] mogą zostać odczytane z diagramu.

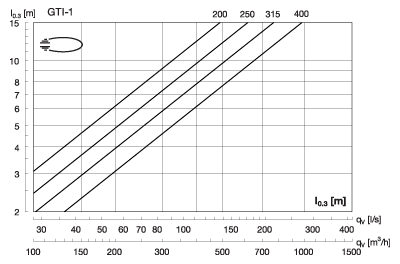

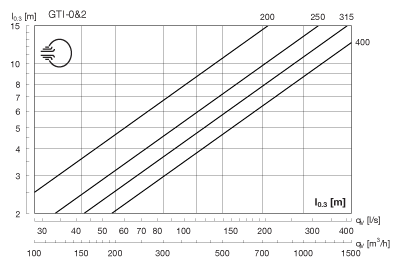

Wyrzut l0.3

Wyrzut l0.3 może zostać odczytany z diagramu dla powietrza przy prędkości 0,3 m/s.

Uzyskany poziom dźwięku

Poziom dźwięku z dysz należy dodać logarytmicznie do poziomu dźwięku pochodzącego od szumów przepływu
powietrza w kanale.

Poziom dźwięku w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako Lwok = LWA+ Kok. Wartość Kok podano w tabeli poniżej.

Rozproszone powietrze nawiewane:

Rozmiar Średnia częstotliwość [Hz]
63 125 250 500 1K 2K 4K 8K
200 15 0 -5 -6 -2 -10 -22 -32
250 13 -3 -6 -6 -1 -14 -14 -33
315 16 -1 -6 -2 -3 -15 -26 -35
400 14 -1 -3 0 -5 -16 -27 -32

Skoncentrowane powietrze nawiewane:

Rozmiar Średnia częstotliwość [Hz]
63 125 250 500 1K 2K 4K 8K
200 14 0 -3 -4 -2 -13 -27 -37
250 16 -3 -6 -4 -2 -16 -25 -28
315 18 -1 -5 -2 -3 -16 -29 -40
400 15 -4 -6 -4 -2 -21 -34 -38

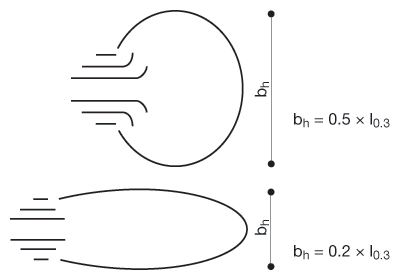

Szerokość strumienia powietrza bh


rozproszone / skoncentrowane

Nawiew

Rozproszone powietrze nawiewane:

Skoncentrowane powietrze nawiewane:

Przykładowa kalkulacja została zaprezentowana dla dyszy nawiewnej LAD ».

Współczynniki obliczeniowe dla GTI:

Rozmiar Swobodny
przekrój A
K1 K2 K3
[m2] [m3/h] [l/s] [m3/h] [l/s] [m3/h] [l/s]
200 0,0200 0,0090 0,032 114,0 8,80 0,048 0,173
250 0,0310 0,0073 0,026 219,0 16,90 0,034 0,122
315 0,0490 0,0058 0,021 435,0 34,00 0,024 0,086
400 0,0780 0,0046 0,017 875,0 68,00 0,017 0,062
