Dysza dalekiego zasięgu KV / KV-CT
Dysza dalekiego zasięgu KV / KV-CT
Dysza dalekiego zasięgu KV / KV-CT
Dysza dalekiego zasięgu z regulowanym kierunkiem wypływu. Dostosowana do pracy w pomieszczeniach o wysokości od 2,8 do 30,0 metrów.
Charakterystyka:
- wykończenie: KV z aluminium - KVR pomalowane białą farbą epoksydową z wykończeniem proszkowym RAL 9010 - płyta montażowa pomalowana białą farbą epoksydową z wykończeniem proszkowym RAL 9010;
- materiały: KV i KVR wyprodukowane z blachy aluminiowej - płyty montażowe wyprodukowane z galwanizowanej blachy stalowej;
- mocowanie: za pomocą śrub przednich (nie w komplecie) bezpośrednio do kanału lub do skrzynki rozprężnej.
Wersja KV-CT
Dysze KV-CT wyposażone są w siłownik termostatyczny. Geometria nawiewiu zmienia się automatycznie w zależności od temperatury powietrza nawiewanego.
W przypadku nawiewu ciepłego powietrza napęd termostatyczny ustawia dyszę do nawiewu w kierunku podłogi. W przypadku nawiewu chłodnego powietrza napęd termostatyczny ustawia dyszę do nawiewu w kierunku sufitu.
Wybór dyszy KV-CT umożliwia wyeliminowanie:
- siłowników elektrycznych;
- specjalnej instalacji elektrycznej.
Maksymalny zasięg to +/- 30°. Można go ograniczyć do mniejszych kątów o skoku co 5°, nawet przy innej regulacji dla ogrzewania i chłodzenia, poprzez umieszczenie i wyregulowanie ograniczników.
Regulacja automatyczna z serwomotorem
W przypadku nawiewu ciepłego powietrza napęd termostatyczny ustawia dyszę do nawiewu w kierunku podłogi. W przypadku nawiewu chłodnego powietrza napęd termostatyczny ustawia dyszę do nawiewu w kierunku sufitu.
Element zawirowujący
Dysza z elementem zawirowującym stosowana jest w przypadkach, gdzie wymagane jest skrócenie zasięgu strumienia powietrza nawiewanego.

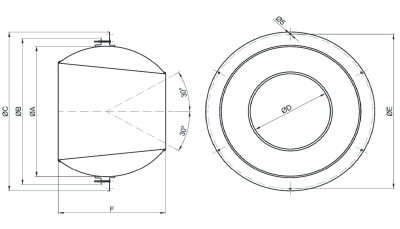

Dysza dalekiego zasięgu KV 40 - KV 230:
standardowa / z przyłączem dla przewodu elastycznego
Model | øA [mm] |
øB [mm] |
øC [mm] |
øD [mm] |
øE [mm] |
N | F [mm] |
DC [mm] |
L [mm] |
Ak [m2] |
KV 40 | 80 | 109 | 135 | 40 | 119 | 3 | 56 | - | - | 0,0013 |
KV 50 | 102 | 132 | 166 | 50 | 148 | 3 | 78 | - | - | 0,0020 |
KV 80 | 160 | 203 | 254 | 80 | 220 | 3 | 131 | 160 | 45 | 0,0050 |
KV 110 | 200 | 246 | 285 | 110 | 266 | 3 | 144 | 200 | 45 | 0,0095 |
KV 150 | 300 | 350 | 387 | 150 | 368 | 6 | 233 | 300 | 45 | 0,0177 |
KV 200 | 400 | 448 | 485 | 200 | 472 | 6 | 308 | 400 | 45 | 0,0314 |
KV 230 | 400 | 448 | 485 | 230 | 472 | 6 | 308 | 400 | 45 | 0,0415 |
KV 230S* | 400 | 448 | 485 | 230 | 472 | 6 | 308 | 400 | 45 | 0,0415 |
* bez stożka wewnętrznego.

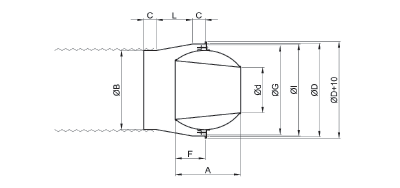

Skrzynka rozprężna dla przyłącza przewodu elastycznego KV-RF
Model | øD [mm] |
ød [mm] |
A [mm] |
F [mm] |
B [mm] |
øG [mm] |
I [mm] |
L [mm] |
C [mm] |
Otwór instalacyjny [mm] |
KV-RF040 | 119 | 40 | 56 | 22 | 78 | 109 | 113 | 40 | 40 | 113 |
KV-RF050 | 148 | 50 | 78 | 30 | 98 | 132 | 138 | 40 | 60 | 136 |
KV-RF080 | 220 | 80 | 131 | 57 | 158 | 203 | 210 | 100 | 60 | 207 |
KV-RF110 | 266 | 110 | 144 | 60 | 195 | 246 | 251 | 100 | 60 | 250 |
KV-RF150 | 368 | 150 | 233 | 103 | 298 | 350 | 358 | 170 | 60 | 354 |
KV-RF200 | 472 | 200 | 308 | 141 | 398 | 448 | 462 | 170 | 60 | 452 |
KV-RF230 | 472 | 230 | 308 | 141 | 398 | 448 | 462 | 170 | 60 | 452 |

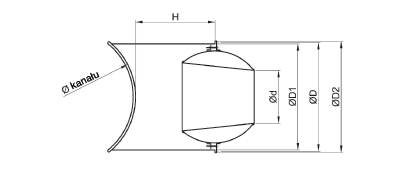

Skrzynka rozprężna dla przyłącza przewodu okrągłego KV-RC
Model | ilość otworów | ø otworów [mm] |
øD [mm] |
ød [mm] |
øD1 [mm] |
øD2 [mm] |
H [mm] |
ø przewodu (min.-maks.) [mm] |
KV-RC040 | 3 | 4,2 | 119 | 40 | 113 | 129 | 150 | 160-450 |
KV-RC050 | 3 | 4,2 | 148 | 50 | 138 | 158 | 150 | 200-500 |
KV-RC080 | 3 | 5 | 220 | 80 | 210 | 230 | 200 | 315-630 |
KV-RC110 | 3 | 5 | 266 | 110 | 251 | 282 | 300 | 315-800 |
KV-RC150 | 6 | 5 | 368 | 150 | 358 | 378 | 300 | 500-800 |
KV-RC200 | 6 | 5 | 472 | 200 | 462 | 480 | 350 | 500-1000 |
KV-RC230 | 6 | 5 | 472 | 230 | 462 | 480 | 350 | 500-1000 |

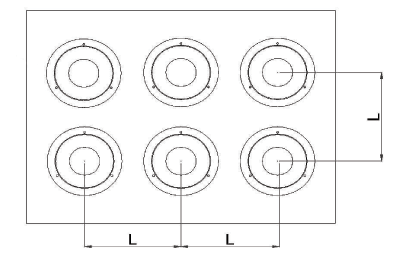

Dysze montowane na płycie montażowej P30
Model | I min [mm] |
KV 40 | 170 |
KV 50 | 210 |
KV 80 | 300 |
KV 110 | 350 |
KV 150 | 430 |
KV 200 | 550 |
KV 230 | 550 |
Pierścień maskujący śruby montażowe KV-C
Model | Kołnierz śrub pokrywy [mm] |
KV 40 | KV-C40 |
KV 50 | KV-C50 |
KV 80 | KV-C80 |
KV 110 | KV-C110 |
KV 150 | KV-C150 |
KV 200 | KV-C200 |
KV 230 | KV-C230 |

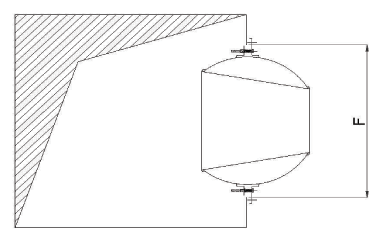

Montaż w przewodzie lub na ścianie
Model | F [mm] |
KV 40 | 113 |
KV 50 | 136 |
KV 80 | 207 |
KV 110 | 250 |
KV 150 | 354 |
KV 200 | 452 |
KV 230 | 452 |

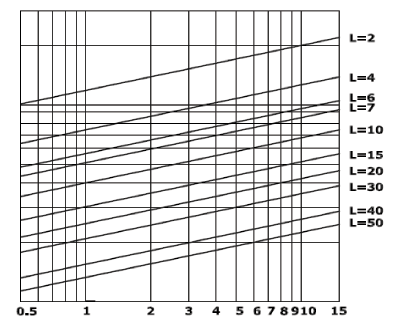

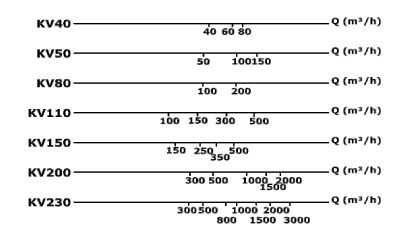

Wydajność

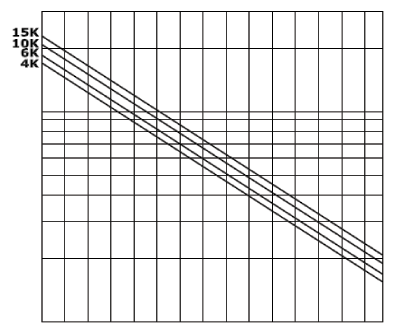

ΔK - różnica temperatur między powietrzem nawiewanym a temperaturą otoczenia.

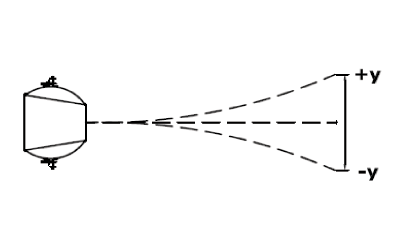

Diagram pozwala na uzyskanie szerokości otworu, przez jaki pada powietrze w preferowanej odległości od anemostatu. Na linii odnoszącej się do wielkości anemostatu poprowadź linię pionową od wymaganej prędkości przepływu powietrza. W miejscu przecięcia tej linii oraz linii pod kątem odpowiednim dla wybranej różnicy temperatur, poprowadź drugą linię poziomą. W miejscu przecięcia tej linii oraz linii pod kątem odpowiednim dla wybranej odległości, poprowadź trzecią linię pionową. Ze skali graficznej po prawej stronie jest zatem możliwe odczytanie rozmiaru otworu, przez jaki pada powietrze w wymaganych warunkach.
Wydajność
KV 40
KV 50
KV 80
KV 80 + element zawirowujący
KV 110
KV 110 + element zawirowujący
KV 150
KV 150 + element zawirowujący
KV 200
KV 200 + element zawirowujący
KV 230
KV 230 + element zawirowujący
KV 230S
KV 230S + element zawirowujący

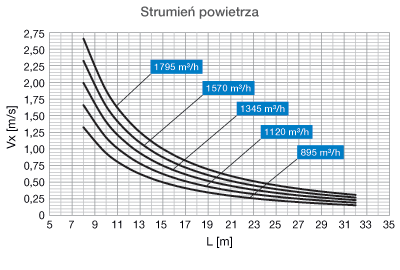

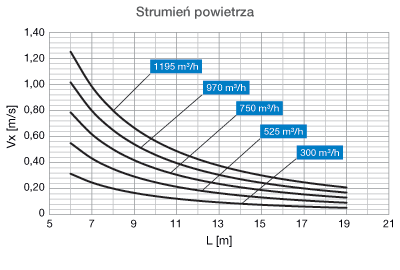

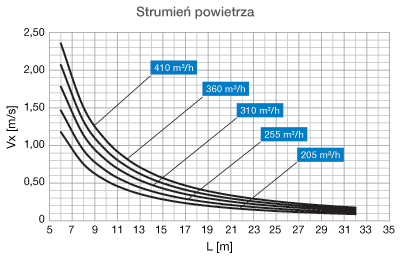

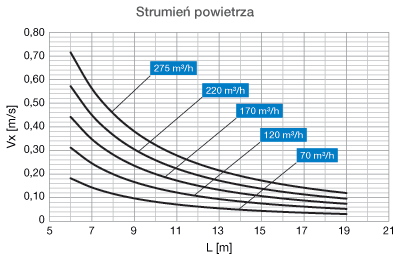

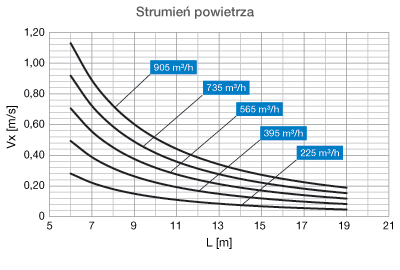

Metodologia pomiarów

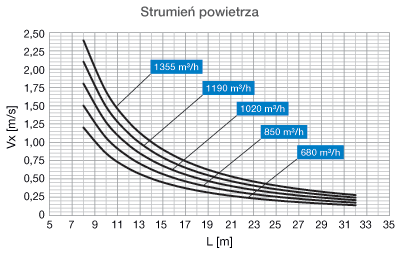

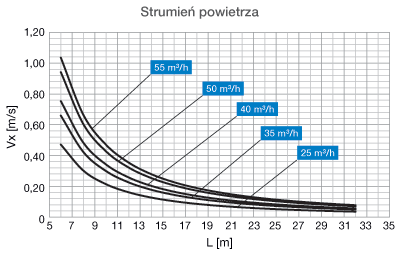

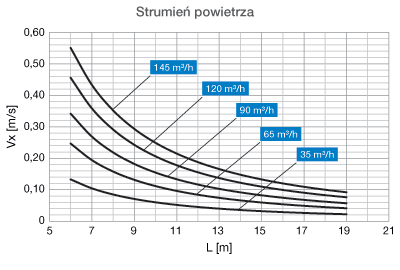

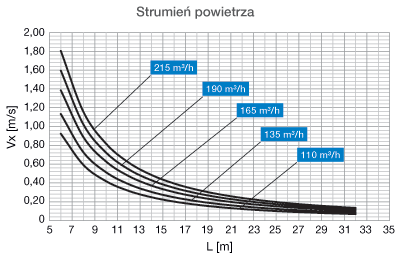

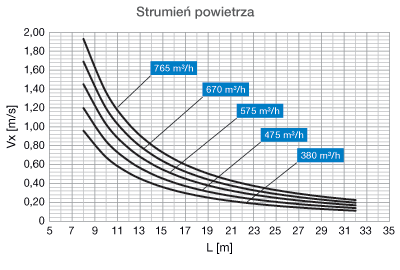

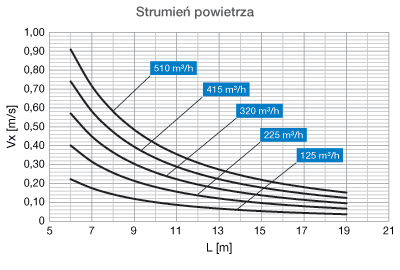

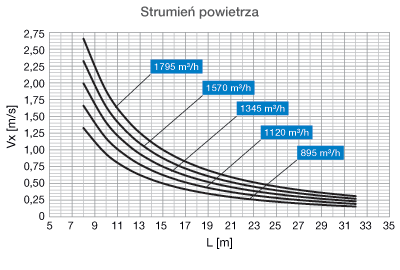

Dane wentylacyjne
Dane uzyskane dzięki modelowaniu matematycznemu w komorze testowej CFD pracującej we względnej zgodzie z normą międzynarodową: ISO 5219 1984: Dystrybucja i dyfuzja powietrza - Laboratoryjne testy aerodynamiczne oraz klasyfikacja urządzeń przepływu powietrza.

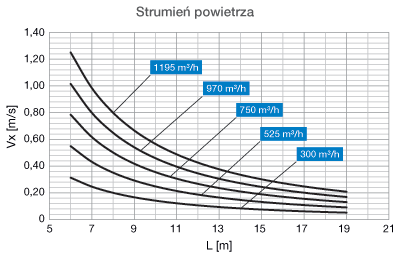

L [m] - odległość pozioma od środka anemostatu.
VL [m/s] - maksymalna prędkość w strumieniu powietrza.

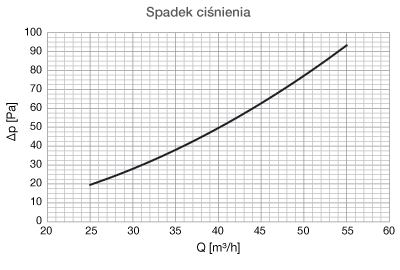

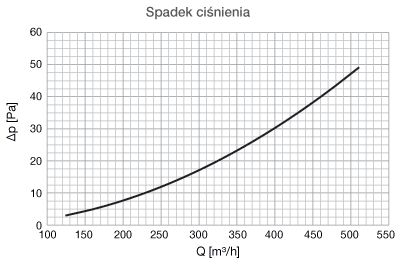

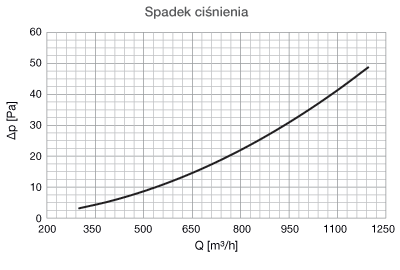

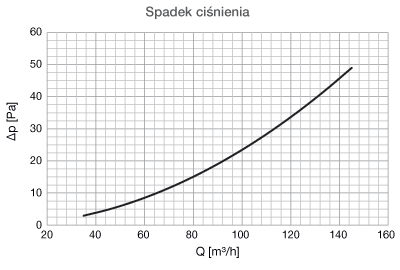

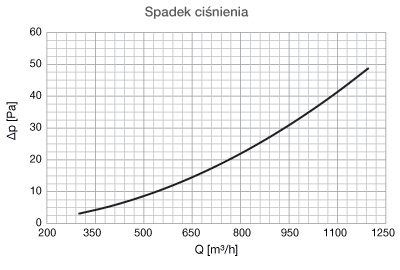

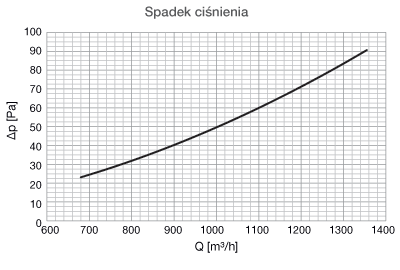

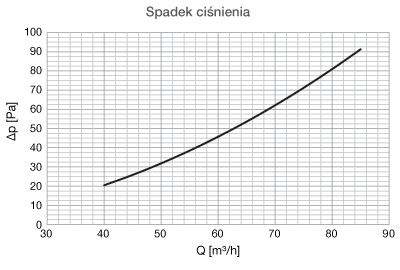

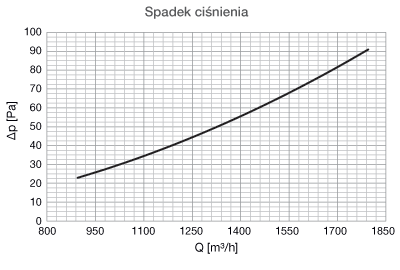

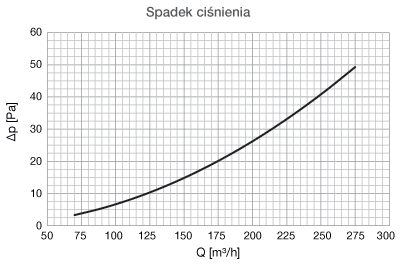

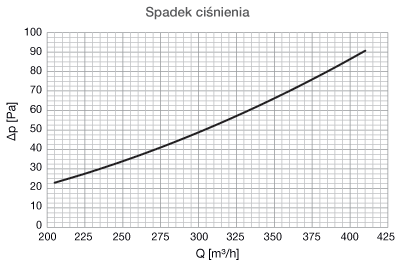

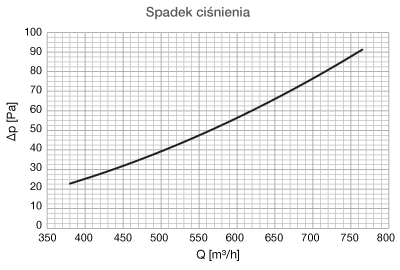

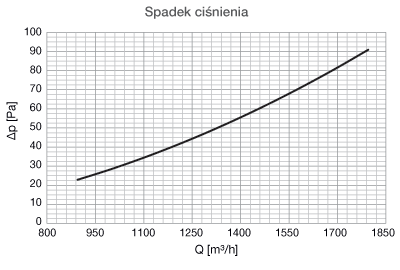

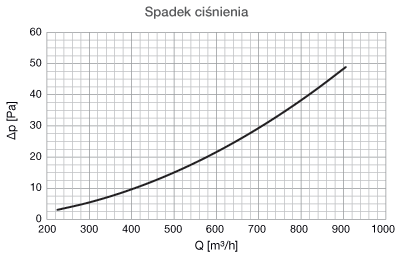

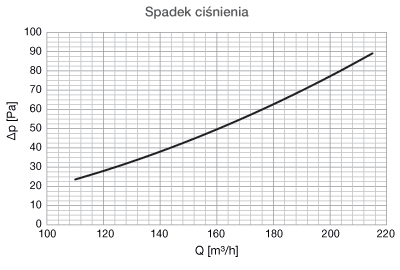

Spadek ciśnienia
Dane uzyskane dzięki modelowaniu matematycznemu w komorze testowej CFD pracującej we względnej zgodzie z normą międzynarodową: ISO 5219 1984: Dystrybucja i dyfuzja powietrza - Laboratoryjne testy aerodynamiczne oraz klasyfikacja urządzeń przepływu powietrza.

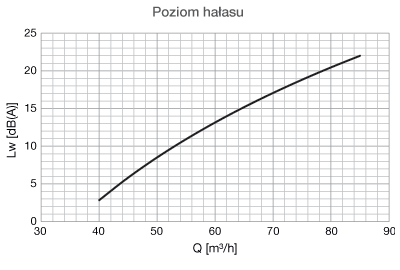

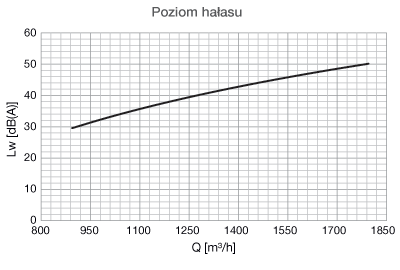

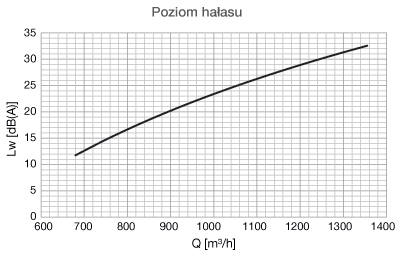

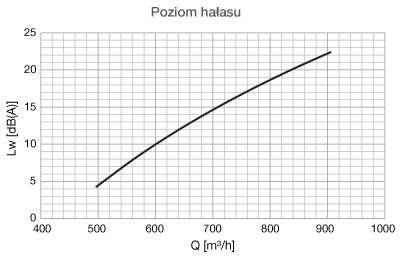

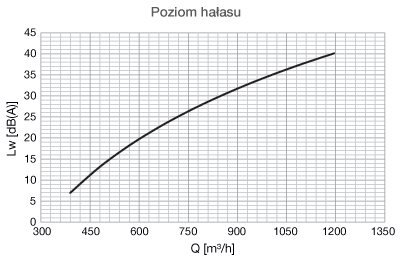

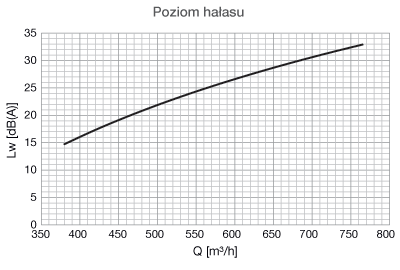

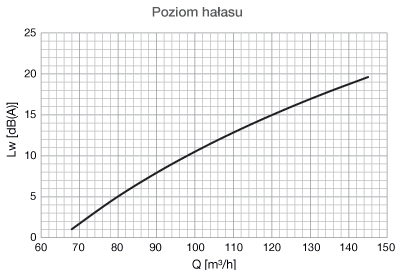

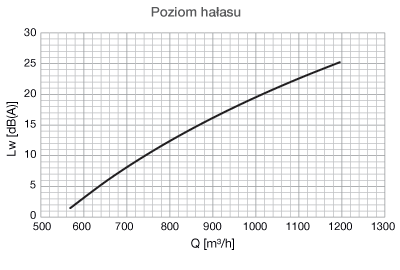

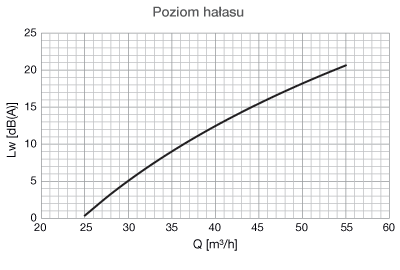

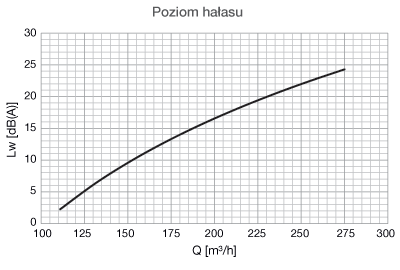

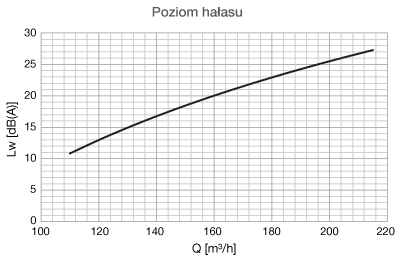

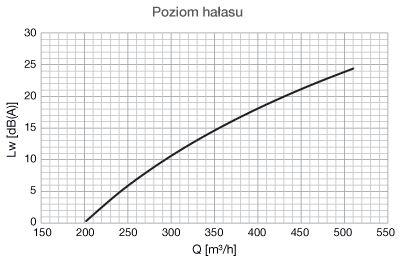

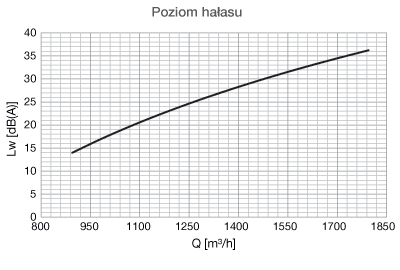

Poziom hałasu
Dane pomierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych; ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.
Przedstawione dane nie uwzględniają tłumienia wywołanego otoczeniem, w którym zainstalowana jest dysza. Tego typu tłumienie zazwyczaj waha się w zakresie od 6 do 10 dB(A) i określone jest rozmiarem otaczającej przestrzeni, jej kształtem i charakterystyką mebli oraz armatury pomieszczenia.
