Wyczystna przepustnica regulacyjna TDRU

Opis Wymiary Pliki do pobrania

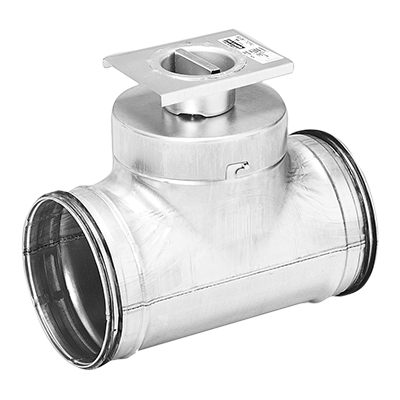

Wyczystna przepustnica regulacyjna składa się z pokrywy otworów rewizyjnych KCU oraz z łopatki regulacyjnej podobnej do zastosowanej w przepustnicy DRU, a także z trójnika TCPU, w którego odgałęzieniu zamontowana jest pokrywa KCU.

Odgałęzienie wyposażone jest w uszczelki Safe.

Ze względu na łatwość demontażu pokrywy wyczystnej razem z łopatką regulacyjną, przepustnicę TDRU stosuje się jako element inspekcyjny i wyczystny instalacji wentylacyjnej. Spadek ciśnienia wyregulowany na przepustnicy nie ulega zmianie, gdyż po zdemontowaniu łopatka regulacyjna nie zmienia swojego położenia względem pokrywy wyczystnej KCU.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

ø100-400 spełniają wymagania ciśnieniai w klasie A w pozycji zamkniętej.

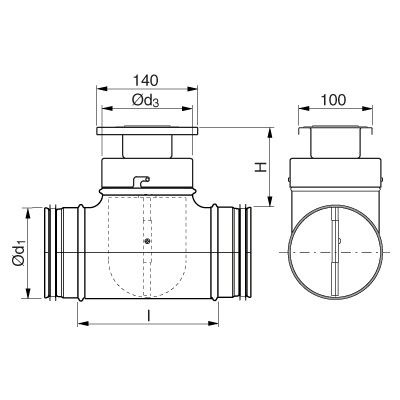

ød1 [mm]	ød3 [mm]	l [mm]	H [mm]	Klasa szczelności w położeniu zamkniętym
100	100	130	100	0
125	125	165	105	0
160	160	209	110	0
200	200	249	110	0
250	250	296	120	0
315	315	363	120	0
400	400	510	175	0
