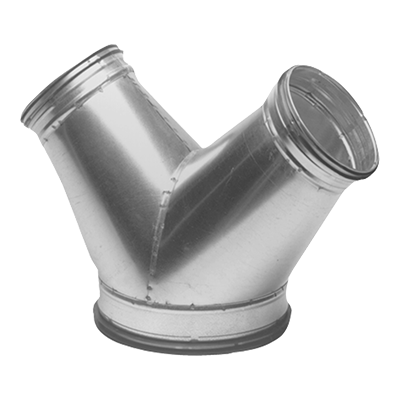

Trójnik orłowy YVU 45°

Opis Wymiary Pliki do pobrania

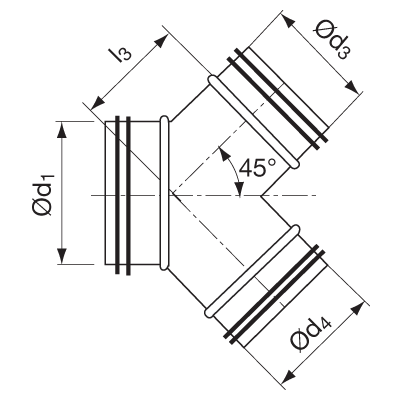

Trójnik orłowy o standardowych wymiarach ød3=ød4 i kącie 45°.

Inne wymiary dostępne na specjalne zamówienie.

ød1 [mm]	ød3 [mm]	ød4 [mm]	I3 [mm]
80	80	80	120
100	80	80	140
100	100	100	140
112	80	80	160
125	100	100	170
125	125	125	170
140	100	100	185
150	100	100	190
150	150	150	190
160	112	112	205
160	160	160	205
180	125	125	215
180	180	180	215
200	140	140	230
200	200	200	230
224	160	160	250
224	224	224	250
250	180	180	280
250	200	200	280
250	250	250	280
280	200	200	310
280	280	280	310
300	200	200	320
300	300	300	320
315	224	224	335
315	315	315	335
355	250	250	365
355	355	355	365
400	280	280	410
400	300	300	410
400	355	355	410
450	300	300	440
450	315	315	440
500	355	355	490
560	400	400	550
600	400	400	580
630	450	450	610
630	630	630	610
710	500	500	670
710	710	710	670
800	560	560	740
800	800	800	740
900	630	630	825
1000	710	710	920
1120	800	800	1030
1250	900	900	1150
