Produkt marki Lindab

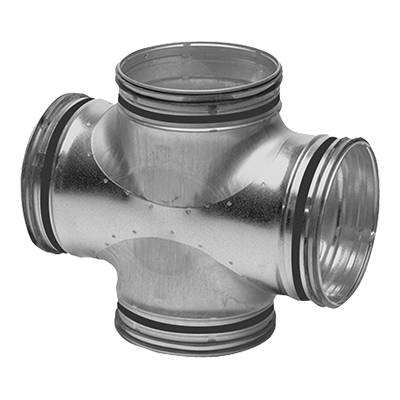

Czwórnik, produkowany ręcznie przy użyciu siodeł PSU.

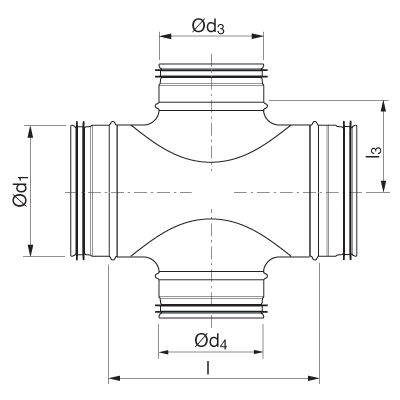

ød4 może mieć inny wymiar niż ød3.

ød1
[mm]
ød3=ød4
[mm]
I
[mm]
I3
[mm]
63 63 125 42
80 63 125 50
80 80 140 52
100 63 125 60
100 80 126 65
100 100 130 65
112 63 125 66
112 80 140 68
112 100 175 71
125 80 146 75
125 100 175 78
125 125 165 83
140 80 140 82
140 100 175 85
140 140 230 90
150 80 140 87
150 100 175 90
150 125 215 95
150 140 230 95
150 150 260 95
160 80 140 92
160 100 175 95
160 125 215 100
160 140 230 100
160 150 260 100
160 160 209 105
180 80 140 102
180 100 175 105
180 125 215 110
180 140 230 110
180 150 260 110
180 160 260 115
180 180 285 115
200 80 140 112
200 100 175 115
200 125 215 115
200 140 230 120
200 150 260 120
200 160 260 125
200 180 285 125
200 200 249 125
224 80 140 124
224 100 175 127
224 125 215 132
224 140 230 132
224 150 260 132
224 160 260 137
224 180 285 137
224 200 346 137
224 224 346 137
250 80 156 137
250 100 175 140
250 125 220 145
250 140 230 145
250 150 255 145
250 160 256 150
250 180 306 150
250 200 306 150
250 224 350 150
250 250 296 150
280 80 156 137
280 100 175 140
280 125 220 145
280 140 230 145
280 150 255 145
280 160 256 150
280 180 306 150
280 200 306 150
280 224 350 150
300 80 156 162
300 100 175 165
300 125 220 170
300 140 230 170
300 150 255 170
300 160 256 175
300 180 306 175
300 200 306 175
300 224 350 175
300 250 350 175
315 80 156 170
315 100 175 173
315 125 220 178
315 140 230 178
315 150 255 178
315 160 256 182
315 180 306 182
315 200 306 182
315 224 350 182
315 250 350 182
315 315 363 182
355 100 175 193
355 125 220 198
355 160 256 203
355 200 306 203
355 224 350 203
355 250 350 203
355 355 430 203
400 100 175 215
400 125 225 220
400 160 266 225
400 200 300 225
400 224 350 225
400 250 350 225
400 315 415 225
400 400 510 225
450 125 225 245
450 160 266 250
450 200 300 250
450 250 350 250
450 315 415 250
450 400 510 250
500 125 225 270
500 160 266 275
500 200 300 275
500 250 350 275
500 315 415 275
500 400 510 275
560 200 300 305
560 250 350 305
560 315 415 305
560 400 510 305
600 250 350 325
600 300 350 325
600 315 415 325
600 400 510 325
630 200 300 340
630 250 350 340
630 315 415 340
630 400 510 340
