Produkt marki Lindab

Czwórnik osiowy może być wykonany w kilku wersjach:

  • całkowicie wytłaczany,
  • składany z kołnierzem siodłowym PSU,
  • lub składany z kolnierzem siodłowym TSTCU.

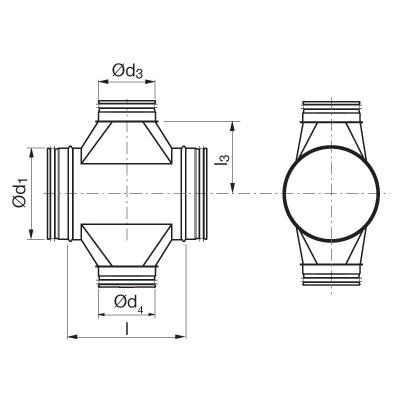

ød1
[mm]
ød3=ød4
[mm]
I
[mm]
I3
[mm]
112 112 225 100
125 112 225 110
140 63 178 115
140 112 225 115
140 125 240 115
150 63 178 120
150 112 225 120
160 63 178 125
160 112 225 125
180 63 178 135
180 112 225 135
200 63 178 145
200 112 225 145
224 63 178 160
224 112 225 160
250 63 178 170
250 112 225 170
280 112 225 185
280 250 385 205
280 280 425 215
300 112 225 195
300 280 425 225
315 112 235 205
315 280 435 235
355 112 235 225
355 280 435 245
355 315 470 255
355 355 520 265
400 112 235 245
400 140 270 250
400 180 310 250
400 280 435 275
400 355 520 285
450 140 270 275
450 180 310 275
450 280 435 300
450 355 520 310
450 450 615 310
500 140 270 300
500 180 310 300
500 280 435 325
500 355 520 335
500 450 615 335
500 500 670 340
560 280 435 355
560 355 520 365
560 500 670 370
560 560 730 370
600 280 435 375
600 355 520 385
600 450 615 385
600 500 670 390
600 560 730 390
600 600 770 390
630 280 445 390
630 355 560 400
630 450 625 400
630 500 680 405
630 560 740 405
630 600 780 405
630 630 810 405
710 250 455 420
710 280 495 420
710 300 515 430
710 315 530 430
710 355 580 440
710 400 625 440
710 450 675 440
710 500 730 445
710 560 790 445
710 600 830 445
710 630 860 445
710 710 940 445
800 250 455 465
800 280 495 475
800 300 515 475
800 315 530 475
800 355 580 485
800 400 625 485
800 450 675 485
800 500 730 490
800 560 790 490
800 600 830 490
800 630 860 490
800 710 940 490
800 800 1030 490
900 315 530 525
900 355 580 535
900 400 625 535
900 450 675 535
900 500 730 540
900 560 790 540
900 600 830 540
900 630 860 540
900 710 940 540
900 800 1030 540
900 900 1150 540
1000 315 530 575
1000 355 580 585
1000 400 625 585
1000 450 675 585
1000 500 730 590
1000 560 790 590
1000 600 830 590
1000 630 860 590
1000 710 940 590
1000 800 1030 590
1000 900 1150 590
1000 1000 1250 590
1120 500 730 650
1120 560 790 650
1120 600 830 650
1120 630 860 650
1120 710 940 650
1120 800 1030 650
1120 900 1150 650
1120 1000 1250 650
1120 1120 1370 650
1250 500 730 715
1250 560 790 715
1250 600 830 715
1250 630 860 715
1250 710 940 715
1250 800 1030 715
1250 900 1150 715
1250 1000 1250 715
1250 1120 1370 715
1250 1250 1500 715
