Czwórnik styczny XU

Czwórnik styczny XU

Trójniki wentylacyjne > Czwórnik styczny XU
Trójniki wentylacyjne > Czwórnik styczny XU
  • Trójniki wentylacyjne > Czwórnik styczny XU
  • Trójniki wentylacyjne > Czwórnik styczny XU
Produkt marki Lindab

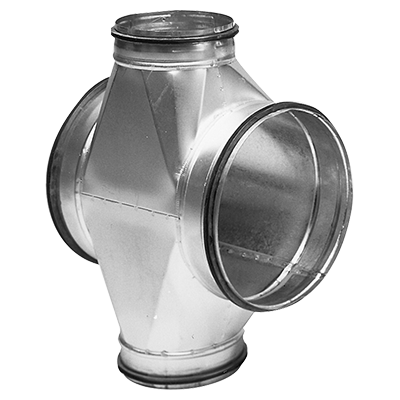

Czwórnik styczny składany z segmentowym kołnierzem siodłowym TSTU.

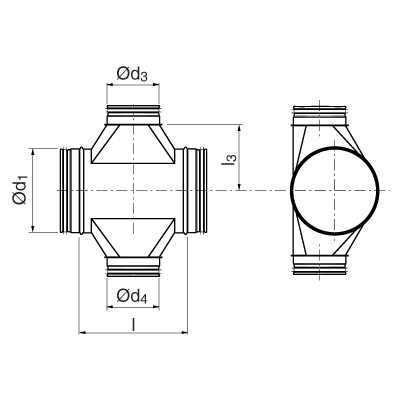

ød1
[mm]
ød3=ød4
[mm]
I
[mm]
I3
[mm]
80 63 178 85
100 63 178 95
100 80 195 95
112 63 178 100
112 80 195 100
112 100 215 100
125 63 178 110
125 80 195 110
125 100 215 110
125 112 225 110
140 63 178 115
140 80 195 115
140 100 215 115
140 112 225 115
140 125 240 115
150 63 178 120
150 80 195 120
150 100 215 120
150 112 225 120
150 125 240 120
150 140 260 125
160 63 178 125
160 80 195 125
160 100 215 125
160 112 225 125
160 125 240 125
160 140 260 130
160 150 270 130
180 63 178 135
180 80 195 135
180 100 215 135
180 112 225 135
180 125 240 135
180 140 260 140
180 150 270 140
180 160 280 140
200 63 178 145
200 80 195 145
200 100 215 145
200 112 225 145
200 125 240 145
200 140 260 150
200 150 270 150
200 160 280 150
200 180 300 150
224 63 178 160
224 80 195 160
224 100 215 160
224 112 225 160
224 125 240 160
224 140 260 165
224 150 270 165
224 160 280 165
224 180 300 165
224 200 335 180
250 63 178 170
250 80 195 170
250 100 215 170
250 112 225 170
250 125 240 170
250 140 260 175
250 150 270 175
250 160 280 175
250 180 300 175
250 200 335 190
250 224 360 190
280 80 195 185
280 100 215 185
280 112 225 185
280 125 240 185
280 140 260 190
280 150 270 190
280 160 280 190
280 180 300 190
280 200 335 205
280 224 360 205
280 250 385 205
300 80 195 195
300 100 215 195
300 112 225 195
300 125 240 195
300 140 260 200
300 150 270 200
300 160 280 200
300 180 300 200
300 200 335 215
300 224 360 215
300 250 385 215
300 280 425 225
315 80 205 205
315 100 225 205
315 112 235 205
315 125 250 205
315 140 270 210
315 150 280 210
315 160 290 210
315 180 310 210
315 200 345 225
315 224 370 225
315 250 395 225
315 280 435 235
315 300 455 235
355 100 225 250
355 112 235 250
355 125 250 250
355 140 270 230
355 150 280 230
355 160 290 230
355 180 310 230
355 200 345 245
355 224 370 245
355 250 395 245
355 280 435 245
355 300 455 255
355 315 470 255
400 100 225 245
400 112 235 245
400 125 250 245
400 140 270 250
400 150 280 250
400 160 290 250
400 180 310 250
400 200 345 265
400 224 370 265
400 250 395 265
400 280 435 275
400 300 455 275
400 315 470 275
400 355 520 285
450 125 250 270
450 140 270 275
450 150 280 275
450 160 290 275
450 180 310 275
450 200 345 290
450 224 370 290
450 250 395 290
450 280 435 300
450 300 455 300
450 315 470 300
450 355 520 310
450 400 565 310
500 125 250 295
500 140 270 300
500 150 280 300
500 160 290 300
500 180 310 300
500 200 345 315
500 224 370 315
500 250 395 315
500 280 435 325
500 300 455 325
500 315 470 325
500 355 520 335
500 400 565 335
500 450 615 335
560 200 345 345
560 224 370 345
560 250 395 345
560 280 435 355
560 300 455 355
560 315 470 355
560 355 520 365
560 400 565 365
560 450 615 365
560 500 670 370
600 200 345 365
600 224 370 365
600 250 395 365
600 280 435 375
600 300 455 375
600 315 470 375
600 355 520 385
600 400 565 385
600 450 615 385
600 500 670 390
600 560 730 390
630 200 355 380
630 224 380 380
630 250 405 380
630 280 445 390
630 300 465 390
630 315 480 390
630 355 530 400
630 400 575 400
630 450 625 400
630 500 680 405
630 560 740 405
630 600 780 405
710 250 455 420
710 280 495 420
710 300 515 430
710 315 530 430
710 355 580 440
710 400 625 440
710 450 675 440
710 500 730 445
710 560 790 445
710 600 830 445
710 630 860 445
800 250 455 465
800 280 495 475
800 300 515 475
800 315 530 475
800 355 580 485
800 400 625 485
800 450 675 485
800 500 730 490
800 560 790 490
800 600 830 490
800 630 860 490
800 710 940 490
900 315 530 525
900 355 580 535
900 400 625 535
900 450 675 535
900 500 730 540
900 560 790 540
900 600 830 540
900 630 860 540
900 710 940 540
900 800 1030 540
1000 315 530 575
1000 355 580 585
1000 400 625 585
1000 450 675 585
1000 500 730 590
1000 560 790 590
1000 600 830 590
1000 630 860 590
1000 710 940 590
1000 800 1030 590
1000 900 1150 590
1120 500 730 650
1120 560 790 650
1120 600 830 650
1120 630 860 650
1120 710 940 650
1120 800 1030 650
1120 900 1150 650
1120 1000 1250 650
1250 500 730 715
1250 560 790 715
1250 600 830 715
1250 630 860 715
1250 710 940 715
1250 800 1030 715
1250 900 1150 715
1250 1000 1250 715
1250 1120 1370 715
