Tłumik prostokątny prosty DLDR

Opis Dobór ręczny Dane techniczne Pliki do pobrania

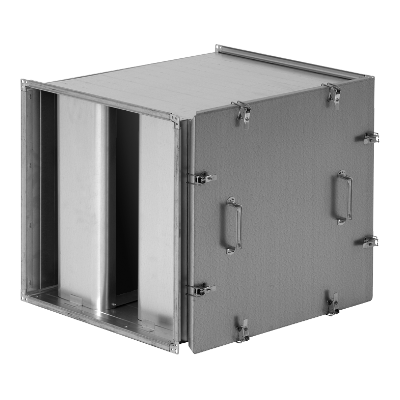

Tłumik DLDR to prostokątny tłumik prosty o standardowej konstrukcji Tłumik może być wykonany w rozmiarach odpowiadających wszystkim standardowym rozmiarom kanałów. Tłumik jest wyposażony w klapę rewizyjną i wyjmowane kulisy.

Konstrukcja

Tłumik DLDR jest zbudowany z trapezowej blachy z przetłoczeniami zapewniającą stabilność i zmniejszającą ryzyko naturalnych oscylacji na skutek wibracji. Tłumik DLDR został zaprojektowany z myślą o niskim oporze powietrza, a poszczególne kombinacje kulis dobrze tłumią dźwięki, szczególnie w niskich częstotliwościach. Materiał izolacyjny został dobrany, aby zapewnić dobre właściwości akustyczne, mały ciężar i możliwość czyszczenia. DLDR spełnia wymagania klasy szczelności C i 2 klasy ciśnienia zgodnie z normą EN 1507:2006. DLDR jest wyposażony w ramkę łączącą typu RJFP.

Dobór tłumików DLDR

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

Przebadany zgodnie z normą ISO 7235.

Materiał to stal ocynkowana.

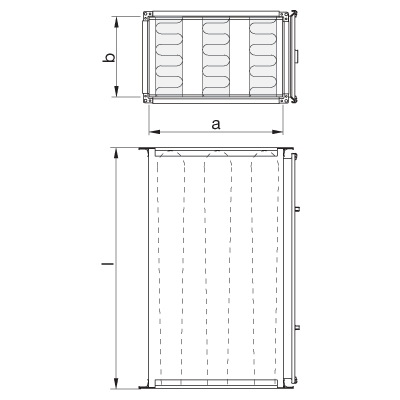

Wymiary:

• standardowa długość (l): 750, 1350, 1950, 2550 mm;
• standardowa wysokość (b): 300, 600, 900 , 1200, 1800 mm;
• w przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Tłumik można również zakupić z następującymi akcesoriami/opcjami:

• TRB: pokrywa rewizyjna przeznaczona do izolacji zewnętrznej;*
• TRC: pokrywa rewizyjna przeznaczona do izolacji zewnętrznej;*
• AIA: izolacja ogniochronna 50 mm  (uwaga: wymiar a i b zwiększa się o 100 mm);
• AIB: izolacja ogniochronna 100 mm (uwaga: wymiar a i b zwiększa się o 200 mm);

Wymiary otworów są dostosowane do czyszczenia i kontroli wszystkich odstępów między kulisami.

* przy zamawianiu należy podać grubość izolacji.

Tłumiki można zaprojektować ręcznie; w celu uzyskania większej liczby kombinacji tłumików i szybszych obliczeń należy użyć narzędzia online LindQST lub DIMsilencer:

A - Należy określić wymiary przyłączy i miejsce instalacji (nawiew/wywiew):

• szerokość: 800 mm,
• wysokość: 1000 mm,
• długość: 1250 mm,
• lokalizacja: wywiew powietrza.

» DLD-800-1000-1250-1016

B - Należy określić poziom mocy akustycznej przed tłumikiem.

Odczytaj wartość tłumienia z tabel.
Oblicz poziom mocy akustycznej za tłumikiem bez uwzględniania przepływu (bez uwzględniania szumów własnych).

Tłumienie

	63 Hz	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz	Opór	Szumy własne na wlocie
Poziom mocy akustycznej przed tłumikiem	72	73	73	64	62	59	52	44
Tłumienie z tabeli	3	9	16	23	23	17	12	9	2,8	2,7
Poziom mocy akustycznej za tłumikiem bez hałasu wytwarzanego przez urządzenie	69	64	57	41	39	42	40	35

C - Należy wyznaczyć stratę ciśnienia za pomocą wykresu.

W tym przypadku mamy do czynienia z prostymi kanałami przed i za tłumikiem.

Strata ciśnienia

	Powierzchnia:	0,8 m²	Przepływ powietrza:	400 l/s
Wykres spadku ciśnienia; podaj opór, powierzchnię i prędkość powietrza	Prędkość powietrza:	5 m/s	Strata ciśnienia:	42 Pa
Korekta przy zakłóceniu zgodnie z tabelą	Współczynnik:	1	Strata ciśnienia po korekcie:	42 Pa

D - Należy określić hałas wytwarzany przez tłumik przy obecnym przepływie powietrza (szumy własne).

Oblicz poziom mocy akustycznej za tłumikiem z uwzględnieniem hałasu wytwarzanego przez urządzenie.

Hałas wytwarzany przez urządzenie

	63 Hz	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz
Wykres "Hałas wytwarzany przez urządzenie"; podaj opór i prędkość powietrza	59	55	54	51	48	45	41	35
Korekta dla powierzchni przekroju poprzecznego brutto	-1	-1	-1	-1	-1	-1	-1	-1
Hałas wytwarzany przez urządzenie	58	54	53	50	47	44	40	34
Poziom mocy akustycznej za tłumikiem	69	64	58	51	48	46	43	38

Logarytmiczne zsumowanie hałasu wytwarzanego przez urządzenie i poziomu mocy akustycznej za tłumikiem bez hałasu wytwarzanego przez urządzenie.

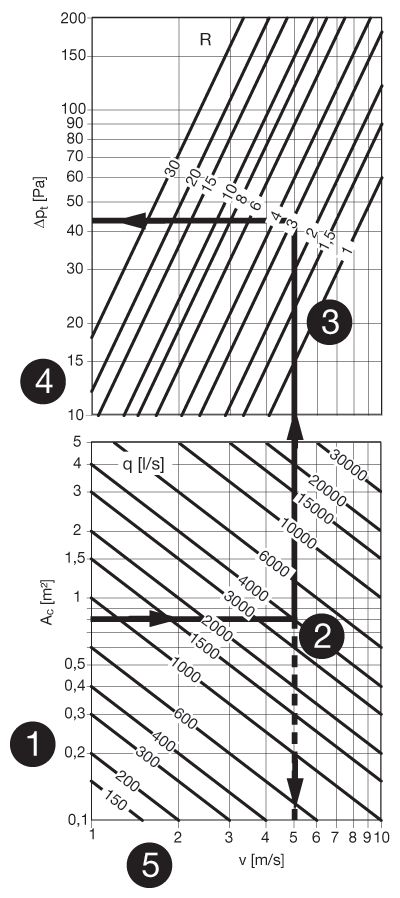

Strata ciśnienia

Postępuj zgodnie z poniższymi instrukcjami oraz z wykresem.

• 1: Oblicz powierzchnię przekroju poprzecznego brutto a × b in m².
• 2: Przejdź poziomo na wykresie do wybranego przepływu powietrza, l/s.
• 3: Przejdź do oporu odczytanego z tabel.
• 4: Odczytaj wartość spadku ciśnienia na tłumiku, na prostym przyłączu kanałów przed i za tłumikiem, (korekta spadku ciśnienia równa 1.0). Informacje o innych wariantach przyłączeń można znaleźć w tabeli korekt.
• 5: Odczytaj prędkość przepływu powietrza, której używa się do obliczania hałasu wytwarzanego przez urządzenie.

Aktualna strata ciśnienia = odczytana strata ciśnienia × korekta
D = większa wartość pomiędzy wymiarami a lub b tłumika.

Tabela zawiera wybór najczęstszych przypadków zakłóceń.

Przed tłumikiem				Tłumik	Za tłumikiem
Odległość przed tłumikiem					Odległość za tłumikiem
3xD	2xD	1xD	0xD		0xD	1xD	2xD	3xD	Korekta
Kanał				Tłumik	Kanał				1,0
Kolano				Tłumik	Kanał				1,1
	Kolano			Tłumik	Kanał				1,2
		Kolano		Tłumik	Kanał				1,4
			Kolano	Tłumik	Kanał				1,5
Kanał				Tłumik		Kolano			1,2
Kanał				Tłumik	Bend				1,3
Kolano				Tłumik		Kolano			1,3
Kolano				Tłumik	Bend				1,4
	Kolano			Tłumik		Kolano			1,5
	Kolano			Tłumik	Bend				1,6
		Kolano		Tłumik		Kolano			1,7
		Kolano		Tłumik	Bend				1,8
			Kolano	Tłumik		Kolano			1,9
			Kolano	Tłumik	Bend				2,0
			Komora	Tłumik	Odgałęzienie kanału				2,0
Kanał				Tłumik	Komora				3,0
			Komora	Tłumik	Komora				3,5

Suma logarytmiczna

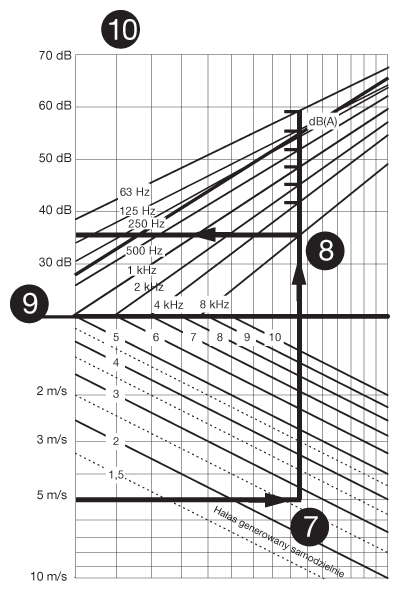

Hałas wytworzony przez urządzenie dla każdego pasma częstotliwości

Postępuj zgodnie z poniższymi instrukcjami oraz z wykresem.

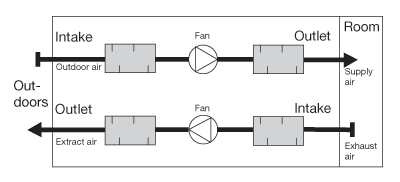

• 6: Na podstawie lokalizacji tłumika należy zdecydować, czy użyć wykresu do wlotu czy wylotu. Jeśli tłumik jest rozpatrywany na nawiewie to należy skorzystać z wykresu do strony wylotu. Jeśli tłumik jest rozpatrywany na wyciągu to należy skorzystać z wykresu do strony wlotu.

• 7: Przejdź poziomo do odpowiedniego wykresu, przy aktualnej prędkości powietrza, do poziomu hałasu wytwarzanego przez urządzenie.
• 8: Następnie przejdź pionowo w górę do skrzyżowania linii z różnymi pasmami częstotliwości.
• 9: Odczytaj poziom hałasu wytwarzanego przez urządzenie, przy powierzchni przekroju poprzecznego brutto 1 m², dla każdego pasma częstotliwości. W przykładzie pokazano tylko odczyt dla częstotliwości 8000 Hz.
• 10: Dodaj lub odejmij poprawkę na aktualną wartość powierzchni przekroju poprzecznego brutto.

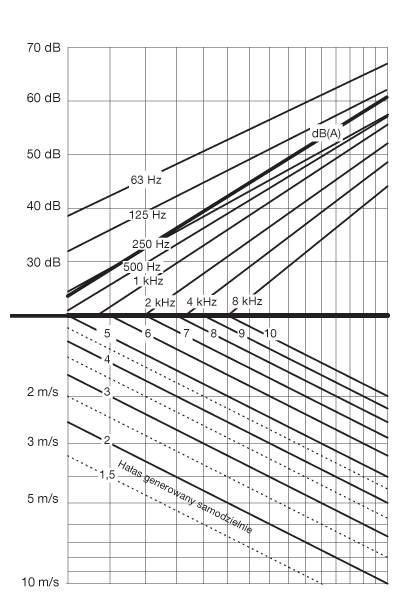

Self generated noise in intake / Self generated noise in outlet

Poziom mocy akustycznej za tłumikiem

Poziom mocy akustycznej za tłumikiem można obliczyć dla wszystkich częstotliwości poprzez logarytmiczne zsumowanie: "Hałasu wytwarzanego przez urządzenie (szumy własne)" i "Poziomu mocy akustycznej przed tłumikiem minus wartość tłumienia".

Na przedstawionym przykładzie podano częstotliwość 8000 Hz:

Hałas wytwarzany przez urządzenie = 35 dB - 1 dB = 34 dB
Poziom mocy akustycznej przed tłumikiem - tłumienie: 44 dB - 9 dB = 35 dB
Suma logarytmiczna 34 i 35 = 36 dB

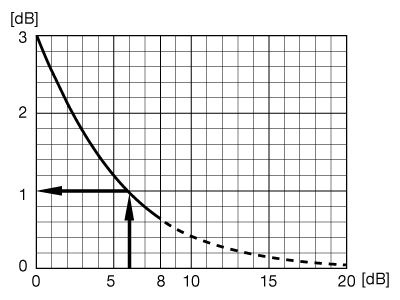

Odczytaj sumę logarytmiczną z wykresu.

øa [mm]	Kod	Długość  l [mm]	Opór [mm]	Szumy własne wlot/wylot	Tłumienie / częstotliwość [dB]
					63	125	250	500	1000	2000	4000	8000
400	1009	750	1,0	2,0/1,6	2	4	7	11	10	9	7	5
400	1010	750	2,5	2,7/2,0	2	6	9	14	13	11	8	6
400	1011	750	6,9	4,0/2,7	3	8	12	19	19	14	11	9
400	1009	1350	1,2	2,0/1,6	2	7	12	18	18	13	10	7
400	1010	1350	2,8	2,7/2,0	3	9	16	23	23	17	12	9
400	1011	1350	8,0	4,0/2,7	5	13	22	31	32	24	17	13
400	1009	1950	1,3	2,0/1,6	2	10	18	25	26	18	13	9
400	1010	1950	3,2	2,7/2,0	4	13	23	32	33	24	16	12
400	1011	1950	9,1	4,0/2,7	6	18	32	43	46	34	23	17
500	1013	750	2,2	2,5/2,0	2	6	8	12	10	9	7	5
500	1014	750	4,7	3,3/2,5	3	7	10	15	13	11	8	6
500	1013	1350	2,4	2,5/2,0	3	10	15	20	18	13	10	7
500	1014	1350	5,3	3,3/2,5	5	12	19	25	23	17	12	9
500	1013	1950	2,6	2,5/2,0	4	13	22	28	26	18	13	9
500	1014	1950	5,9	3,3/2,5	6	17	28	35	33	24	16	12
600	1012	750	3,1	3,0/2,0	2	6	9	17	19	14	11	9
600	1014	750	15,3	6,0/3,0	4	9	14	23	29	23	18	14
600	1017	750	3,8	3,0/2,4	3	7	10	13	10	9	7	5
600	1012	1350	3,8	3,0/2,0	3	9	17	28	32	24	17	13
600	1014	1350	19,1	6,0/3,0	5	15	27	38	50	40	29	22
600	1017	1350	4,1	3,0/2,4	5	12	18	21	18	13	10	7
600	1012	1950	4,4	3,0/2,0	3	13	25	39	46	34	23	17
600	1014	1950	22,9	6,0/3,0	7	21	39	53	60	57	39	29
600	1017	1950	4,5	3,0/2,4	6	17	26	30	26	18	13	9
700	1012	750	1,6	2,3/1,8	2	5	8	13	13	11	8	6
700	1013	750	4,8	3,5/2,3	3	7	11	18	19	14	11	9
700	1012	1350	1,9	2,3/1,8	2	8	14	22	23	17	12	9
700	1013	1350	5,7	3,5/2,3	4	11	20	30	32	24	17	13
700	1012	1950	2,2	2,3/1,8	3	11	21	30	33	24	16	12
700	1013	1950	6,5	3,5/2,3	5	16	29	42	46	34	23	17
800	1014	750	1,0	2,0/1,6	2	4	7	11	10	9	7	5
800	1015	750	6,1	4,0/2,3	2	7	11	21	25	19	15	12
800	1016	750	2,5	2,7/2,0	2	6	9	14	13	11	8	6
800	1017	750	6,9	4,0/2,7	3	8	12	19	19	14	11	9
800	1014	1350	1,2	2,0/1,6	2	7	12	18	18	13	10	7
800	1015	1350	7,6	4,0/2,3	3	11	21	36	44	33	24	18
800	1016	1350	2,8	2,7/2,0	3	9	16	23	23	17	12	9
800	1017	1350	8,0	4,0/2,7	5	13	22	31	32	24	17	13
800	1014	1950	1,3	2,0/1,6	2	10	18	25	26	18	13	9
800	1015	1950	9,1	4,0/2,3	4	15	31	50	60	46	32	24
800	1016	1950	3,2	2,7/2,0	4	13	23	32	33	24	16	12
800	1017	1950	9,1	4,0/2,7	6	18	32	43	46	34	23	17
800	1014	2550	1,5	2,0/1,6	3	12	23	32	33	23	15	11
800	1016	2550	3,5	2,7/2,0	5	17	31	41	43	30	20	15
800	1017	2550	10,3	4,0/2,7	8	23	42	56	60	43	29	22
900	1017	750	1,5	2,3/1,8	2	5	7	11	10	9	7	5
900	1018	750	15,3	6,0/3,0	4	9	14	23	29	23	18	14
900	1019	750	3,5	3,0/2,3	3	7	10	14	13	11	8	6
900	1020	750	9,4	4,5/3,0	4	9	13	19	19	14	11	9
900	1017	1350	1,7	2,3/1,8	3	8	14	19	18	13	10	7
900	1018	1350	19,1	6,0/3,0	5	15	27	38	50	40	29	22
900	1019	1350	4,0	3,0/2,3	4	11	18	24	23	17	12	9
900	1020	1350	10,8	4,5/3,0	6	15	24	32	32	24	17	13
900	1017	1950	1,9	2,3/1,8	3	12	20	27	26	18	13	9
900	1018	1950	22,9	6,0/3,0	7	21	39	53	60	57	39	29
900	1019	1950	4,4	3,0/2,3	5	15	26	34	33	24	16	12
900	1020	1950	12,2	4,5/3,0	8	20	35	45	46	34	23	17
900	1017	2550	2,1	2,3/1,8	4	15	27	34	33	23	15	11
900	1018	2550	26,7	6,0/3,0	9	26	51	60	60	60	50	37
900	1019	2550	4,9	3,0/2,3	6	20	34	43	43	30	20	15
900	1020	2550	13,6	4,5/3,0	10	26	45	58	60	43	29	22
1000	1019	750	6,5	4,0/2,5	3	7	12	20	21	16	13	10
1000	1020	750	2,2	2,5/2,0	2	6	8	12	10	9	7	5
1000	1021	750	4,7	3,3/2,5	3	7	10	15	13	11	8	6
1000	1022	750	12,2	5,0/3,3	5	10	14	20	19	14	11	9
1000	1019	1350	7,8	4,0/2,5	4	12	21	33	37	28	20	15
1000	1020	1350	2,4	2,5/2,0	3	10	15	20	18	13	10	7
1000	1021	1350	5,3	3,3/2,5	5	12	19	25	23	17	12	9
1000	1022	1350	13,9	5,0/3,3	7	16	25	33	32	24	17	13
1000	1019	1950	9,1	4,0/2,5	5	17	31	46	53	39	27	20
1000	1020	1950	2,6	2,5/2,0	4	13	22	28	26	18	13	9
1000	1021	1950	5,9	3,3/2,5	6	17	28	35	33	24	16	12
1000	1022	1950	15,7	5,0/3,3	9	23	37	46	46	34	23	17
1000	1019	2550	10,4	4,0/2,5	7	22	41	59	60	50	34	25
1000	1020	2550	2,9	2,5/2,0	5	17	29	36	33	23	15	11
1000	1021	2550	6,4	3,3/2,5	8	22	37	45	43	30	20	15
1000	1022	2550	17,4	5,0/3,3	12	29	49	60	60	43	29	22
1100	1017	750	1,4	2,2/1,7	2	5	7	12	12	10	8	6
1100	1018	750	5,0	3,7/2,2	2	6	11	20	23	18	14	11
1100	1022	750	13,6	5,5/3,1	4	9	14	24	25	19	15	12
1100	1023	750	2,9	2,8/2,2	3	6	9	12	10	9	7	5
1100	1024	750	6,2	3,7/2,8	4	8	11	15	13	11	8	6
1100	1017	1350	1,6	2,2/1,7	2	8	13	20	21	16	11	8
1100	1018	1350	6,2	3,7/2,2	3	11	20	33	41	30	22	16
1100	1022	1350	16,3	5,5/3,1	6	15	26	39	44	33	24	18
1100	1023	1350	3,2	2,8/2,2	4	11	17	21	18	13	10	7
1100	1024	1350	6,8	3,7/2,8	6	14	21	26	23	17	12	9
1100	1017	1950	1,8	2,2/1,7	2	11	20	28	30	21	15	11
1100	1018	1950	7,4	3,7/2,2	4	15	29	47	58	42	29	22
1100	1022	1950	19,1	5,5/3,1	8	21	38	55	60	46	32	24
1100	1023	1950	3,5	2,8/2,2	5	15	24	29	26	18	13	9
1100	1024	1950	7,5	3,7/2,8	7	19	30	36	33	24	16	12
1100	1017	2550	2,0	2,2/1,7	3	14	26	37	39	27	18	13
1100	1018	2550	8,5	3,7/2,2	5	19	38	60	60	55	37	27
1100	1022	2550	21,9	5,5/3,1	10	27	50	60	60	60	40	30
1100	1023	2550	3,8	2,8/2,2	6	19	32	37	33	23	15	11
1100	1024	2550	8,2	3,7/2,8	9	24	40	46	43	30	20	15
1200	1019	750	1,0	2,0/1,6	2	4	7	11	10	9	7	5
1200	1020	750	3,1	3,0/2,0	2	6	9	17	19	14	11	9
1200	1024	750	6,9	4,0/2,7	3	8	12	19	19	14	11	9
1200	1026	750	29,7	8,0/4,0	5	11	17	25	29	23	18	14
1200	1027	750	3,8	3,0/2,4	3	7	10	13	10	9	7	5
1200	1019	1350	1,2	2,0/1,6	2	7	12	18	18	13	10	7
1200	1020	1350	3,8	3,0/2,0	3	9	17	28	32	24	17	13
1200	1024	1350	8,0	4,0/2,7	5	13	22	31	32	24	17	13
1200	1026	1350	36,5	8,0/4,0	8	19	32	41	50	40	29	22
1200	1027	1350	4,1	3,0/2,4	5	12	18	21	18	13	10	7
1200	1019	1950	1,3	2,0/1,6	2	10	18	25	26	18	13	9
1200	1020	1950	4,4	3,0/2,0	3	13	25	39	46	34	23	17
1200	1024	1950	9,1	4,0/2,7	6	18	32	43	46	34	23	17
1200	1026	1950	43,2	8,0/4,0	11	27	47	58	60	57	39	29
1200	1027	1950	4,5	3,0/2,4	6	17	26	30	26	18	13	9
1200	1019	2550	1,5	2,0/1,6	3	12	23	32	33	23	15	11
1200	1020	2550	5,0	3,0/2,0	4	17	33	51	60	43	29	22
1200	1024	2550	10,3	4,0/2,7	8	23	42	56	60	43	29	22
1200	1027	2550	4,8	3,0/2,4	8	21	34	38	33	23	15	11
