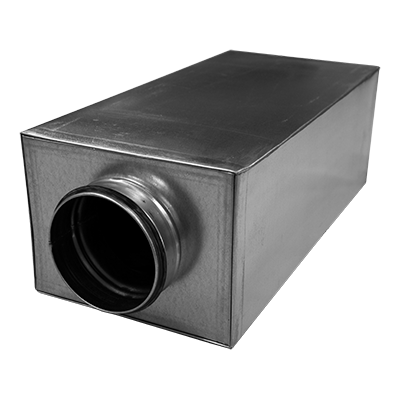

Tłumik prostokątny do kanałów okrągłych SLL-R
Tłumik prostokątny do kanałów okrągłych...
Tłumik prostokątny do kanałów okrągłych SLL-R



Zastosowanie:
- tłumienie hałasu w instalacjach kanałów wentylacji i klimatyzacji o przekroju okrągłym.
Konstrukcja:
- warstwa tłumiąca: łupki z wełny mineralnej o gęstości ~55 kg/m³,
- króćce przyłączeniowe w wykonaniu z uszczelką.
Standardowe długości tłumików:
- L = 300, 500, 600, 900 i 1000 mm.
Tłumiki posiadają badania akustyczne wg normy ISO 7235.
øD [mm] |
A [mm] |
B [mm] |
100 | 210 | 158 |
125 | 239 | 181 |
160 | 275 | 218 |
200 | 328 | 254 |
250 | 390 | 308 |
315 | 453 | 372 |
Tolerancja wymiarów liniowych: ±2 mm.
Tłumienie [dB] dla częstotliwości [Hz]:
Typ | Tłumienie [dB] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
SLL-R 100 1000 | 18 | 22 | 20 | 34 | 50 | 50 | 42 | 25 |
SLL-R 100 500 | 9 | 16 | 13 | 21 | 35 | 30 | 20 | 13 |
SLL-R 125 1000 | 18 | 16 | 20 | 32 | 50 | 46 | 32 | 21 |
SLL-R 125 500 | 8 | 9 | 10 | 18 | 29 | 24 | 14 | 10 |
SLL-R 160 1000 | 12 | 15 | 17 | 28 | 47 | 36 | 21 | 14 |
SLL-R 160 500 | 8 | 6 | 9 | 17 | 25 | 19 | 12 | 10 |
SLL-R 200 1000 | 13 | 8 | 14 | 26 | 46 | 33 | 15 | 10 |
SLL-R 200 500 | 4 | 6 | 8 | 14 | 21 | 17 | 8 | 7 |
SLL-R 250 1000 | 9 | 5 | 12 | 24 | 40 | 21 | 12 | 10 |
SLL-R 250 500 | 4 | 4 | 7 | 13 | 20 | 12 | 7 | 7 |
SLL-R 315 1000 | 8 | 5 | 11 | 22 | 31 | 14 | 8 | 10 |
SLL-R 315 500 | 4 | 3 | 6 | 11 | 16 | 8 | 6 | 7 |

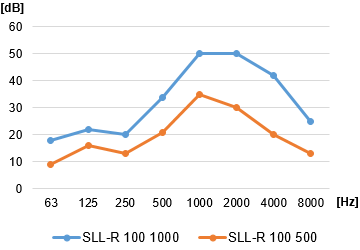

Tłumienie (średnica=100)![]() |

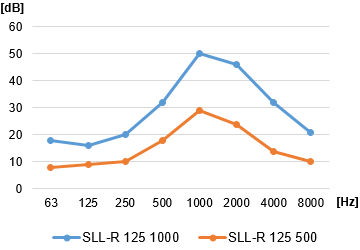

Tłumienie (średnica=125)![]() |

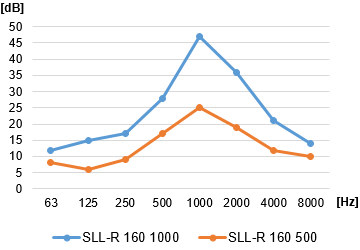

Tłumienie (średnica=160)![]() |

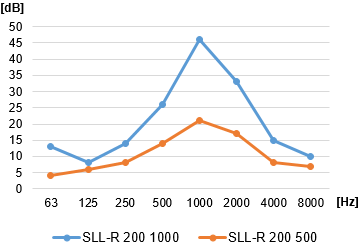

Tłumienie (średnica=200)![]() |

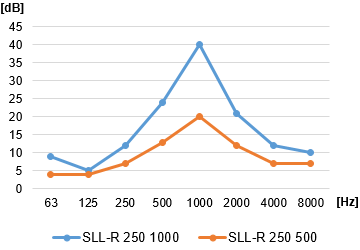

Tłumienie (średnica=250)![]() |

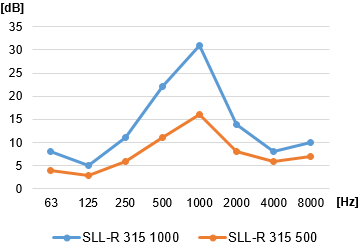

Tłumienie (średnica=315)![]() |
