Tłumik okrągły prosty SLU 50
Tłumik okrągły prosty SLU 50
Tłumik okrągły prosty SLU 50

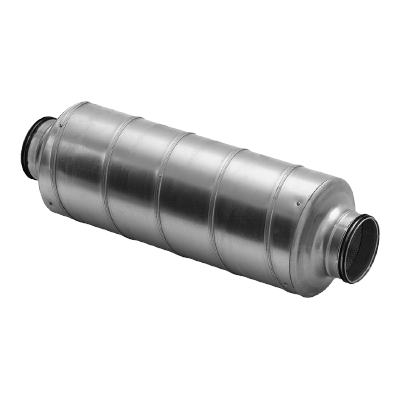

SLU to okrągły tłumik prosty.
Nominalna grubość izolacji wynosi 50 mm.
Materiałem tłumiącym jest wełna mineralna. Tłumiki SLU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.
Przebadany zgodnie z normą ISO 7235.
Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.
Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

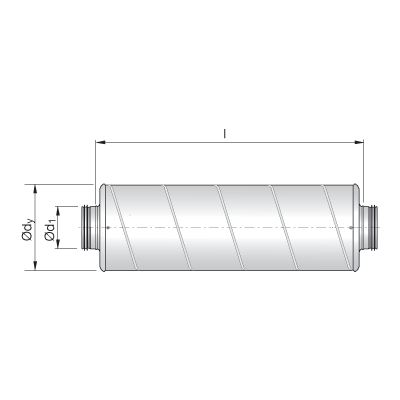

ød1 [nom] |
l [nom] |
ødy [mm] |
l [mm] |
m [kg] |
Tłumienie [dB] w częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
63 | 300 | 170 | 300 | 1,5 | 0 | 6 | 13 | 21 | 32 | 44 | 36 | 26 |
63 | 600 | 170 | 600 | 2,7 | 0 | 7 | 20 | 35 | 50 | 50 | 50 | 34 |
80 | 300 | 190 | 300 | 2,0 | 1 | 5 | 8 | 15 | 25 | 25 | 21 | 15 |
80 | 600 | 190 | 600 | 3,4 | 2 | 8 | 14 | 28 | 49 | 50 | 47 | 24 |
80 | 900 | 190 | 900 | 4,9 | 3 | 10 | 21 | 40 | 50 | 50 | 50 | 34 |
80 | 1200 | 190 | 1200 | 6,4 | 4 | 13 | 27 | 50 | 50 | 50 | 50 | 43 |
100 | 300 | 210 | 360 | 2,1 | 1 | 5 | 7 | 15 | 25 | 25 | 21 | 13 |
100 | 600 | 210 | 660 | 3,5 | 1 | 7 | 12 | 25 | 43 | 48 | 35 | 20 |
100 | 900 | 210 | 960 | 5,0 | 2 | 10 | 17 | 34 | 50 | 50 | 49 | 28 |
100 | 1200 | 210 | 1260 | 6,5 | 3 | 12 | 22 | 44 | 50 | 50 | 50 | 35 |
125 | 300 | 235 | 365 | 2,6 | 0 | 4 | 5 | 13 | 23 | 20 | 16 | 11 |
125 | 600 | 235 | 665 | 4,3 | 1 | 5 | 10 | 22 | 39 | 37 | 26 | 16 |
125 | 900 | 235 | 965 | 6,0 | 1 | 7 | 14 | 30 | 50 | 50 | 37 | 21 |
125 | 1200 | 235 | 1265 | 7,7 | 2 | 9 | 18 | 39 | 50 | 50 | 47 | 26 |
160 | 300 | 270 | 370 | 2,7 | 0 | 3 | 5 | 11 | 22 | 16 | 11 | 7 |
160 | 600 | 270 | 670 | 4,7 | 1 | 4 | 8 | 19 | 37 | 28 | 17 | 11 |
160 | 900 | 270 | 970 | 6,7 | 1 | 5 | 12 | 27 | 50 | 39 | 24 | 14 |
160 | 1200 | 270 | 1270 | 8,6 | 2 | 6 | 15 | 35 | 50 | 50 | 30 | 17 |
200 | 300 | 310 | 385 | 3,8 | 0 | 2 | 4 | 9 | 19 | 11 | 7 | 5 |
200 | 600 | 310 | 685 | 6,2 | 1 | 3 | 8 | 15 | 28 | 19 | 12 | 8 |
200 | 900 | 310 | 985 | 8,7 | 2 | 4 | 11 | 21 | 37 | 28 | 16 | 10 |
200 | 1200 | 310 | 1285 | 11,1 | 2 | 5 | 14 | 27 | 46 | 36 | 21 | 13 |
250 | 300 | 365 | 300 | 4,9 | 0 | 1 | 3 | 7 | 15 | 8 | 5 | 5 |
250 | 600 | 365 | 600 | 7,9 | 1 | 2 | 6 | 14 | 26 | 14 | 8 | 7 |
250 | 900 | 365 | 900 | 10,9 | 1 | 3 | 9 | 19 | 38 | 19 | 11 | 9 |
250 | 1200 | 365 | 1200 | 13,9 | 2 | 4 | 11 | 24 | 50 | 24 | 13 | 11 |
315 | 300 | 427 | 300 | 6,5 | 0 | 1 | 2 | 6 | 12 | 5 | 4 | 4 |
315 | 600 | 427 | 600 | 10,1 | 0 | 2 | 4 | 10 | 22 | 9 | 6 | 7 |
315 | 900 | 427 | 900 | 13,6 | 2 | 3 | 7 | 16 | 31 | 13 | 8 | 9 |
315 | 1200 | 427 | 1200 | 17,2 | 2 | 3 | 8 | 20 | 39 | 16 | 9 | 10 |
400 | 300 | 508 | 300 | 7,9 | 0 | 1 | 2 | 3 | 3 | 2 | 3 | 1 |
400 | 600 | 508 | 600 | 12,9 | 0 | 2 | 4 | 8 | 10 | 5 | 4 | 4 |
400 | 900 | 508 | 900 | 18,0 | 0 | 2 | 5 | 12 | 16 | 7 | 5 | 6 |
400 | 1200 | 508 | 1200 | 23,0 | 0 | 2 | 7 | 16 | 20 | 9 | 6 | 7 |
W powyższej tabeli podano maksymalne wartości tłumienia wynoszące 50 dB.

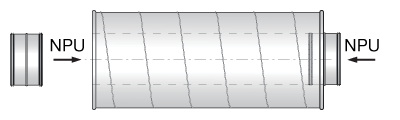

Rozmiary 63-315 są dostarczane z fabrycznie zainstalowanymi nyplami typu NPU.
Wymiar 400 dostarczany jest z dwoma oddzielnymi nyplami typu NPU.

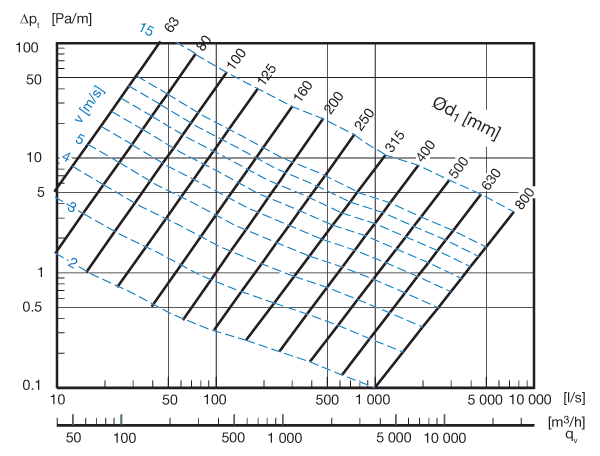

Strata ciśnienia:
