Tłumik okrągły kątowy BSLU 100
Tłumik okrągły kątowy BSLU 100
Tłumik okrągły kątowy BSLU 100

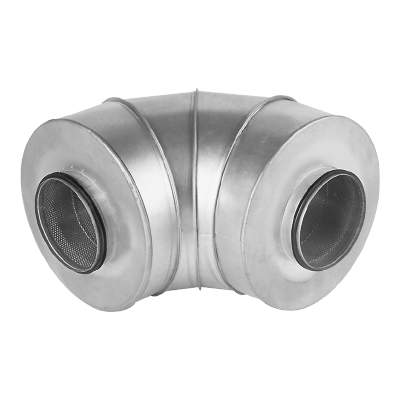

BSLU to okrągły tłumik kątowy.
Brak miejsca to stale spotykany problem w instalacjach wentylacyjnych. Znalezienie wystarczającej długości odcinków prostych do zainstalowania tłumika prostego jest często utrudnione. Problem ten można wyeliminować, stosując tłumiki kątowe. Przy tej samej długości ma on przeważnie lepszą skuteczność tłumienia niż równoważny tłumik prosty. W szczególności uzyskuje się lepszą skuteczność tłumienia przy wysokich częstotliwościach (4 i 8 kHz).
Nominalna grubość izolacji wynosi 100 mm.
Materiałem tłumiącym jest wełna mineralna. BSLU jest wykonany z blachy stalowej, natomiast rura wewnętrzna z perforowanej blachy stalowej, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między tymi rurami wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.
Przebadany zgodnie z normą ISO 7235.
Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.
Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

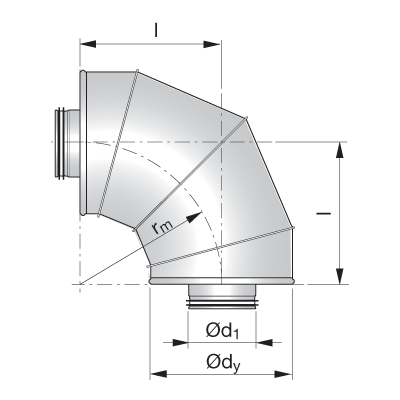

ød1 nom |
l [mm] |
ødy [mm] |
m [kg] |
Tłumienie [dB] w częstotliwości[Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
125 | 260 | 325 | 7,7 | 7 | 6 | 17 | 22 | 28 | 38 | 33 | 26 |
160 | 280 | 365 | 8,9 | 4 | 6 | 13 | 17 | 25 | 33 | 26 | 25 |
200 | 325 | 410 | 11,8 | 2 | 5 | 14 | 19 | 29 | 24 | 25 | 22 |
250 | 370 | 465 | 16,0 | 3 | 5 | 11 | 15 | 28 | 22 | 26 | 21 |
315 | 375 | 510 | 19,6 | 2 | 4 | 10 | 15 | 20 | 17 | 22 | 17 |
400* | 420 | 615 | 29,9 | 2 | 4 | 8 | 13 | 13 | 13 | 14 | 13 |
500* | 510 | 735 | 45,0 | 1 | 4 | 9 | 13 | 10 | 13 | 13 | 12 |
630* | 610 | 880 | 64,1 | 2 | 6 | 13 | 12 | 11 | 12 | 13 | 12 |
* dostarczany z dwoma oddzielnymi nyplami.
