Produkt marki Lindab

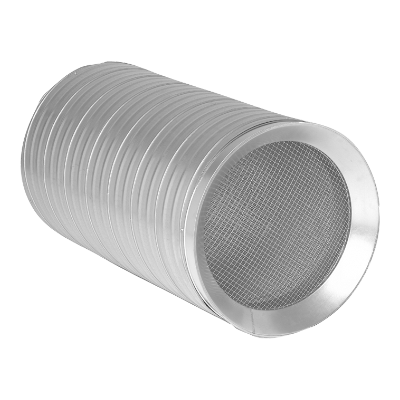

SLKNU składa się z tłumika i króćca wlotowego z siatką.

Nominalna grubość izolacji wynosi 50 mm.

Materiałem tłumiącym jest wełna mineralna. Urządzenia SLKNU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej perforowanej blachy, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. SLKNU można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Specjalne materiały, rozmiary i malowanie dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Materiał i wykończenie powierzchni

SLKNU jest produkowane z blachy ocynkowanej i standardowo dostarczane jest w wersji niemalowanej. SLKNU może również zostać dostarczone w wersji malowanej na życzenie.

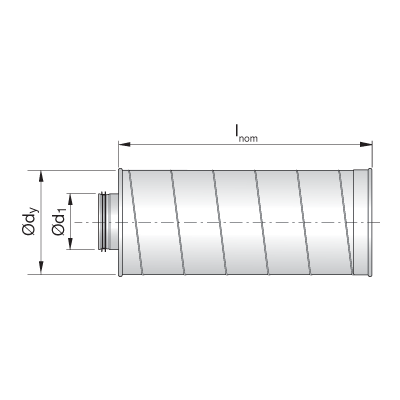

ød1
[nom]
l
[nom]
l
[mm]
ødy
[mm]
m
[kg]
Tłumienie [dB] w częstotliwości [Hz]
63 125 250 500 1000 2000 4000 8000
100 300 412 210 2,32 24 18 16 19 23 26 20 11
100 600 712 210 4,27 26 19 21 29 38 50 34 17
100 900 1012 210 5,51 27 20 25 39 52 51 48 23
100 1200 1312 210 6,94 28 21 29 50 52 51 50 29
125 300 415 235 2,69 22 16 15 17 17 20 15 10
125 600 715 235 4,59 23 17 15 27 31 40 22 14
125 900 1015 235 6,56 24 18 21 37 46 50 30 17
125 1200 1315 235 8,00 25 19 24 47 51 50 38 21
160 300 420 270 2,99 19 14 11 13 13 15 8 8
160 600 720 270 5,57 20 15 14 22 28 29 14 11
160 900 1020 270 7,87 20 16 17 31 43 43 20 15
160 1200 1320 270 9,82 20 17 20 40 51 50 26 19
200 300 410 325 4,03 17 12 10 10 11 11 5 5
200 600 710 325 6,82 18 13 12 18 22 23 9 8
200 900 1010 325 9,66 18 14 13 26 33 34 13 10
200 1200 1310 325 11,90 19 15 15 33 44 45 18 13
250 600 693 365 8,43 17 11 11 14 17 16 8 6
250 900 993 365 11,60 17 13 12 21 26 23 10 8
250 1200 1293 365 14,90 18 14 13 27 35 30 12 10
315 600 701 427 10,90 12 9 9 12 14 9 4 5
315 900 1001 427 15,30 13 10 10 17 22 12 6 7
315 1200 1301 427 20,20 13 10 11 23 30 16 7 9
400* 600 655 508 18,90 10 8 6 7 8 4 4 4
400* 900 955 508 24,30 11 8 7 11 13 7 5 6
400* 1200 1255 508 26,70 11 9 9 15 19 10 7 8

* dostarczane z jednym oddzielnym nyplem typu NPU.

Poprawka korekcyjna dla poziomu szumów własnych ( LWO)

ød1
[mm]
Korekta, Koct (dB) w częstotliwości [Hz]
63 125 250 500 1000 2000 4000 8000
100 5 -11 -17 -15 -9 -2 -15 -22
125 9 -9 -14 -12 -8 -3 -13 -21
160 3 -14 -18 -14 -9 -2 -13 -20
200 12 -9 -12 -9 -5 -4 -16 -21
250 7 -8 -13 -10 -4 -5 -16 -22
315 20 -8 -14 -12 -7 -4 -17 -27
400 11 -3 -8 -10 -10 -2 -19 -28

Poziomy mocy akustycznej w oktawie LWoct są obliczane poprzez dodanie poprawek korekcyjnych Koct do całkowitego poziomu mocy LWA z wykresów.

LWoct = LWA + Koct

Wydajność

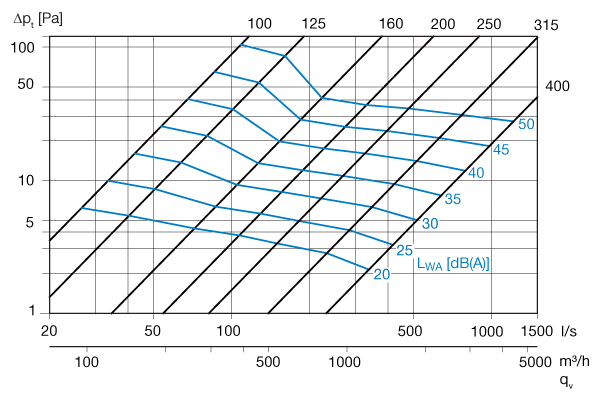

Przepływ powietrza qv [l/s] i [m³/h], ciśnienie całkowite Δpt [Pa] oraz poziom mocy akustycznej LWA [dB(A)] odczytuje się z wykresu.
