Produkt marki Lindab

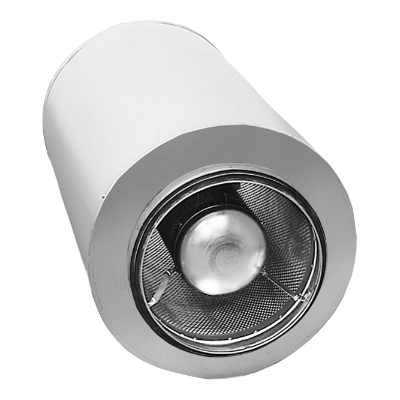

PVAP to okrągły tłumik prosty z dodatkowym rdzeniem tłumiącym.

Nominalna grubość izolacji wynosi 100 mm.

Materiałem tłumiącym jest wełna mineralna. PVAP są wykonane z ocynkowanej blachy stalowej, natomiast rura wewnętrzna z perforowanej blachy stalowej, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik PVAP posiada dodatkowy rdzeń, który poprawia parametry akustyczne tłumika przy nieco zwiększonym spadku ciśnienia w stosunku do wersji bez rdzenia. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Przebadany zgodnie z normą ISO 7235.

Spełnia wymagania klasy szczelności C.

Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

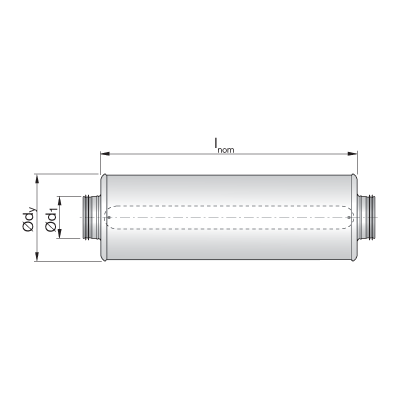

ød1 nom
nom
lnom
[mm]
ødy
[mm]
m
[kg]
Tłumienie [dB] w częstotliwości [Hz]
63 125 250 500 1000 2000 4000 8000
250 600 455 12 3 6 12 25 32 36 28 18
250 900 455 16 3 8 16 33 44 50 36 23
250 1200 455 20 4 10 20 39 49 53 44 26
315 600 520 17 2 5 11 22 31 35 26 18
315 900 520 23 3 7 15 29 40 44 34 23
315 1200 520 29 3 8 19 36 46 50 39 26
400 600 605 21 2 4 11 21 28 31 23 15
400 900 605 28 3 6 16 30 37 40 30 19
400 1200 605 36 3 7 19 35 37 40 33 22
400 1500 605 44 3 9 22 43 44 44 39 25
500 600 705 25 1 3 8 18 25 26 20 10
500 900 705 34 2 5 14 27 33 35 24 14
500 1200 705 44 3 6 17 31 37 41 28 17
500 1500 705 54 3 7 20 35 39 43 31 20
630 600 835 33 1 3 8 17 20 17 15 8
630 900 835 44 2 4 12 20 30 24 19 9
630 1200 835 56 2 5 14 23 37 30 21 12
630 1500 835 68 2 6 17 26 42 35 22 13
710 710 915 44 1 3 10 12 14 12 9 9
710 1000 915 61 2 4 13 16 21 15 11 11
710 1200 915 69 2 5 14 19 25 17 12 12
710 1420 915 77 3 6 15 21 28 19 13 13
710 1500 915 81 3 6 15 21 29 19 13 13
710 2000 915 104 4 7 17 25 35 22 15 15
800 800 1005 52 2 5 11 15 21 17 13 11
800 1000 1005 63 3 6 13 20 26 20 15 12
800 1200 1005 74 3 7 15 25 31 22 17 13
800 1500 1005 85 4 8 19 31 37 27 19 15
800 1600 1005 95 4 8 19 32 39 28 20 15
800 2000 1005 108 5 10 25 44 52 36 25 18
900 900 1105 63 2 4 10 20 21 17 13 13
900 1000 1105 67 2 4 11 22 23 18 13 13
900 1200 1105 80 3 5 13 25 25 19 14 13
900 1500 1105 89 3 6 16 31 30 21 16 14
900 1800 1105 114 3 7 19 36 34 23 17 14
900 2000 1105 126 4 8 21 40 37 25 18 15
1000 1000 1205 77 2 4 11 23 20 14 12 12
1000 1200 1205 90 2 5 13 26 23 16 13 13
1000 1500 1205 109 3 6 16 31 27 18 15 15
1000 2000 1205 140 3 7 20 38 34 22 17 17
1120 1000 1325 91 2 4 10 21 17 14 12 11
1120 1120 1325 99 2 4 11 22 18 15 12 11
1120 1200 1325 105 2 4 12 23 19 16 12 11
1120 1500 1325 125 3 5 14 27 23 18 13 13
1120 2000 1325 160 3 7 18 33 30 21 14 14
1120 2240 1325 177 3 8 20 36 33 22 15 15
1250 1000 1455 85 2 3 10 18 14 13 10 10
1250 1250 1455 141 2 4 12 21 17 14 11 10
1250 1500 1455 197 3 5 14 24 20 16 12 11
1250 2000 1455 225 3 7 18 30 25 18 13 11
1250 2500 1455 253 3 8 22 36 30 21 14 12

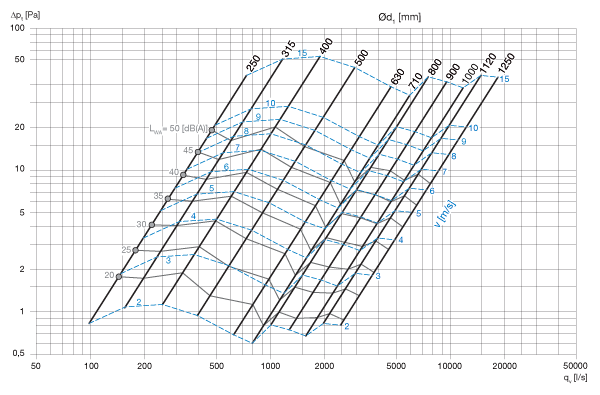

Strata ciśnienia dla tłumika z izolacją 100 mm, wariant krótki:

  • ød1 : 250 – 630 mm, L = 600 mm
  • ød1 : 710 – 1000 mm, L = 1 x ød1
  • ød1 : 1120 – 1250 mm, L = 1000 mm

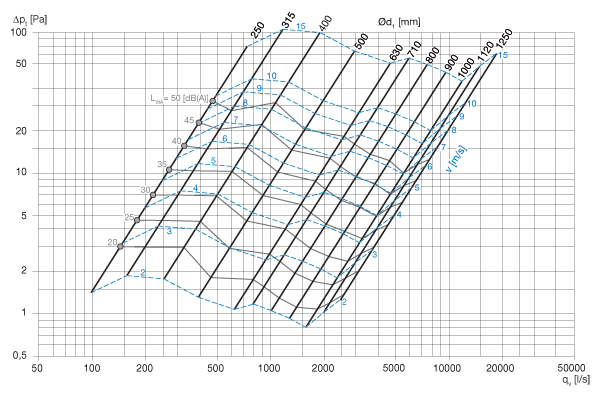

Strata ciśnienia dla tłumika z izolacją 100 mm, wariant długi:

  • ød1: 250 – 315 mm, L = 1200 mm
  • ød1: 400 – 630 mm, L = 1500 mm
  • ød1: 710 – 1000 mm, L = 2000 mm
  • ød1: 1120 mm, L = 2240 mm
  • ød1: 1250 mm, L = 2500 mm
